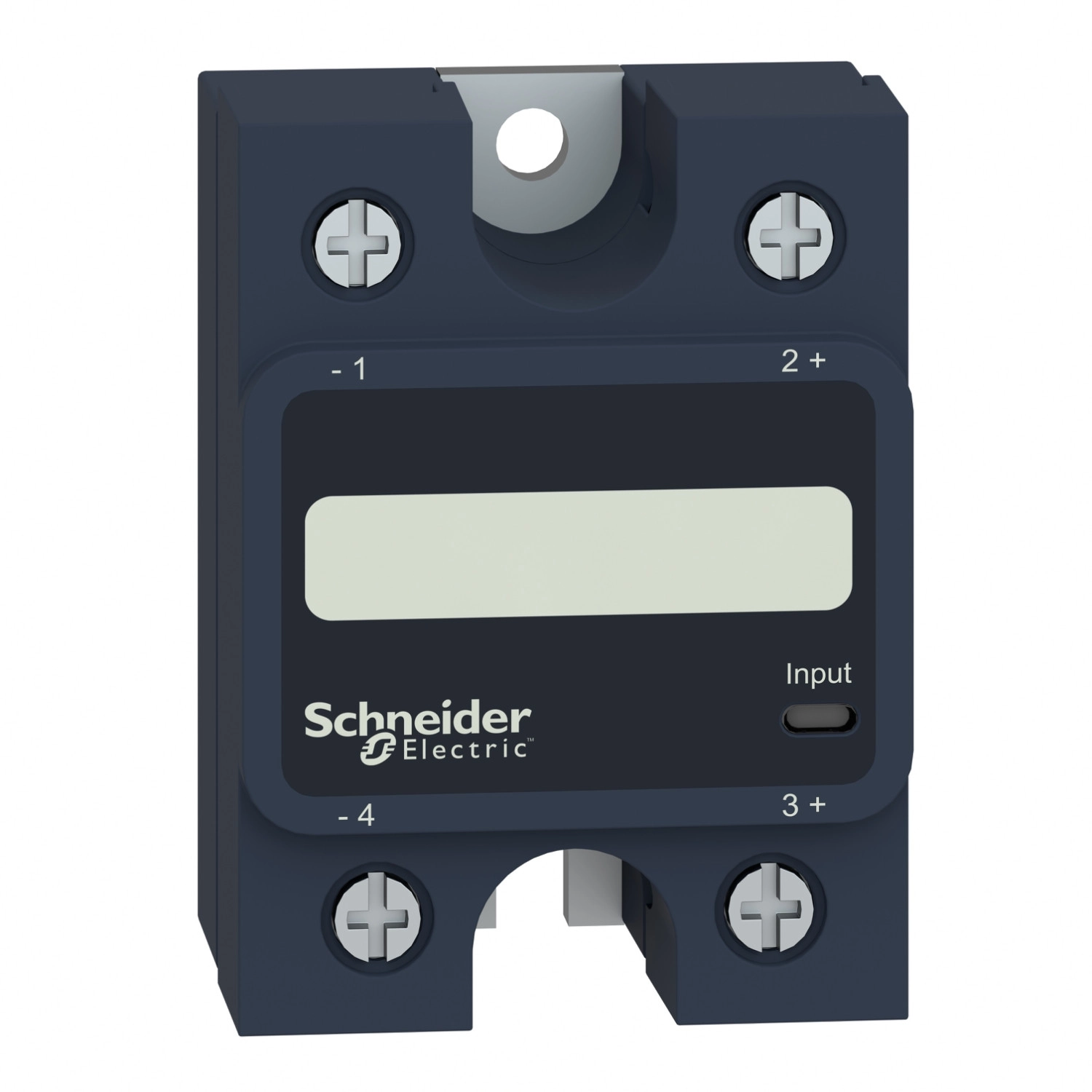

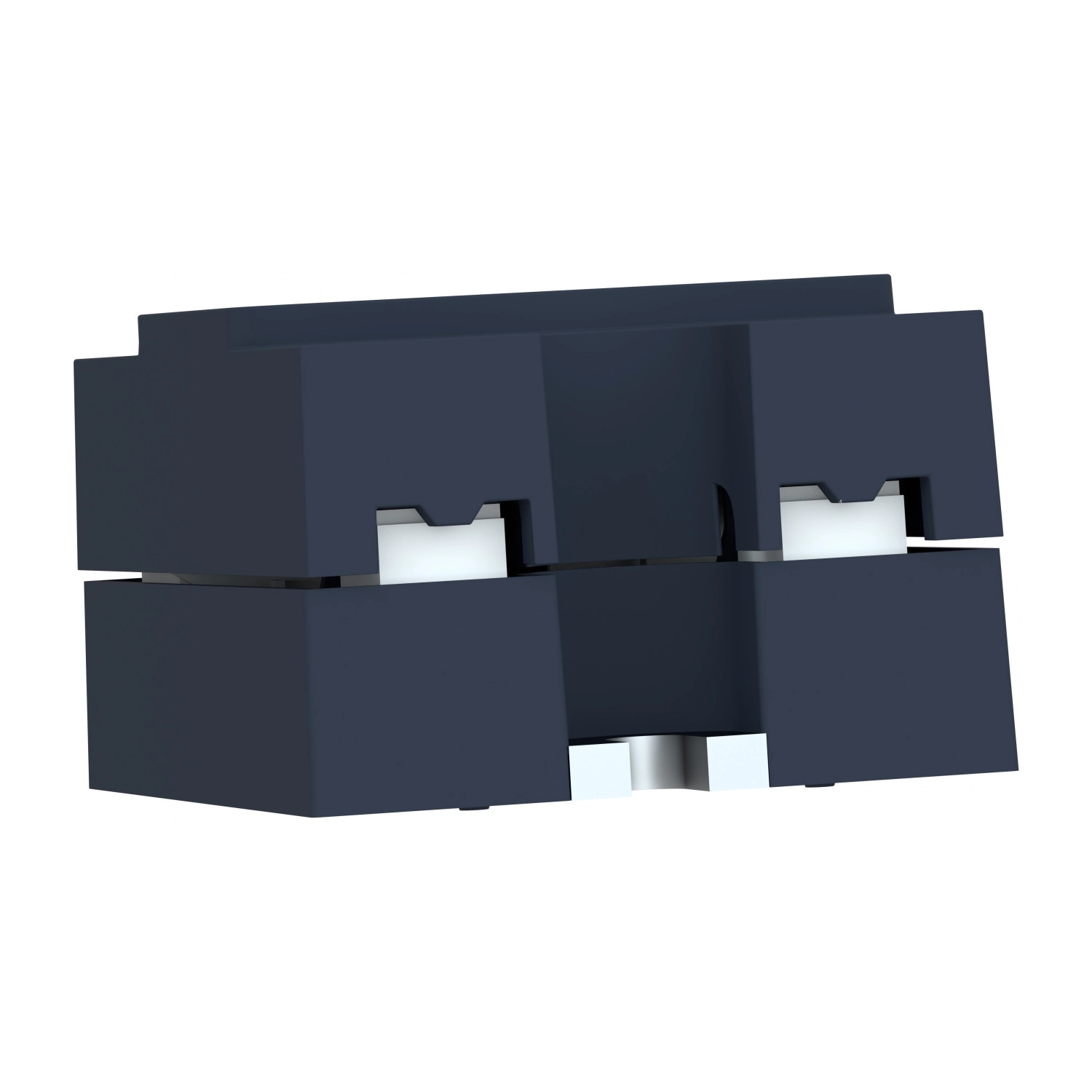

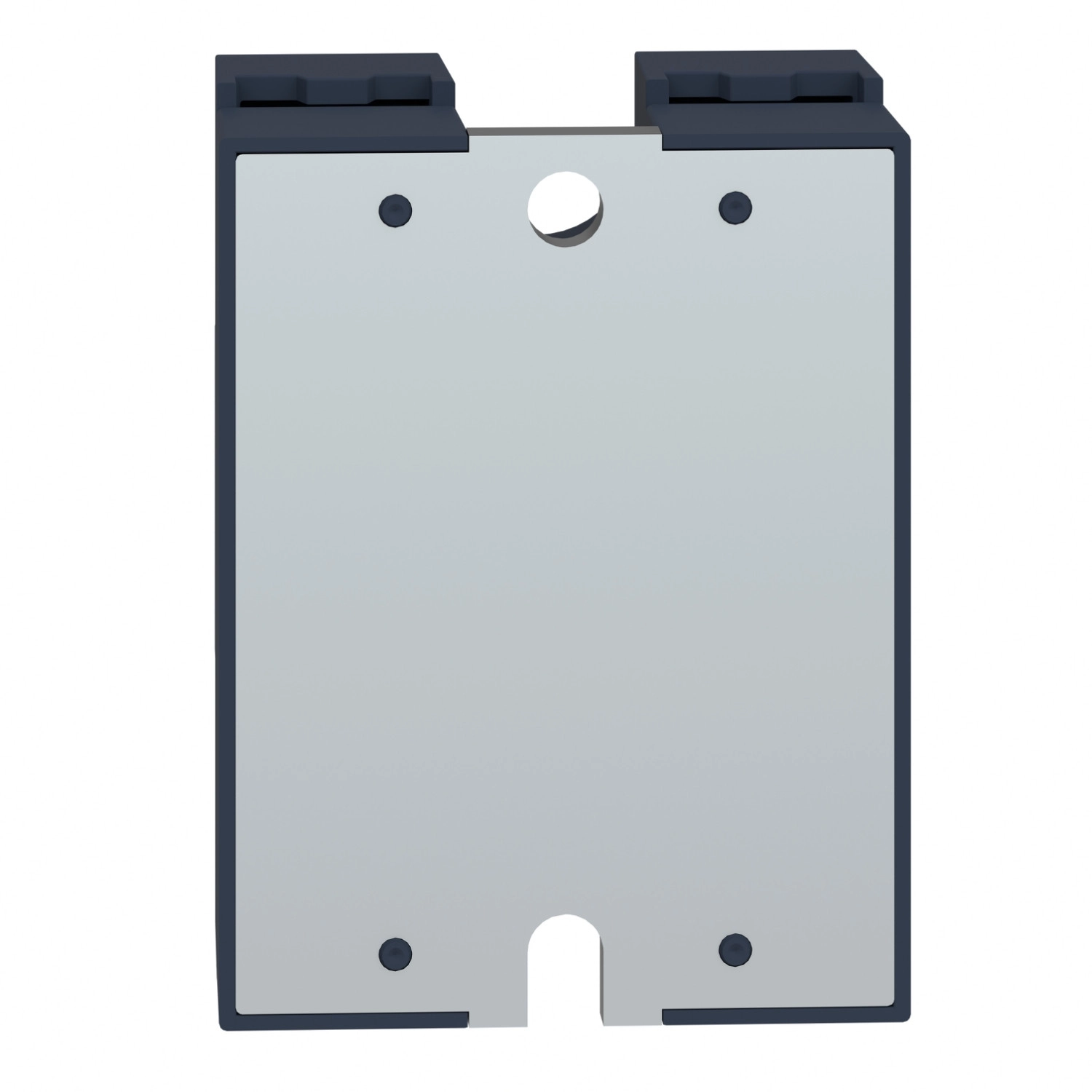

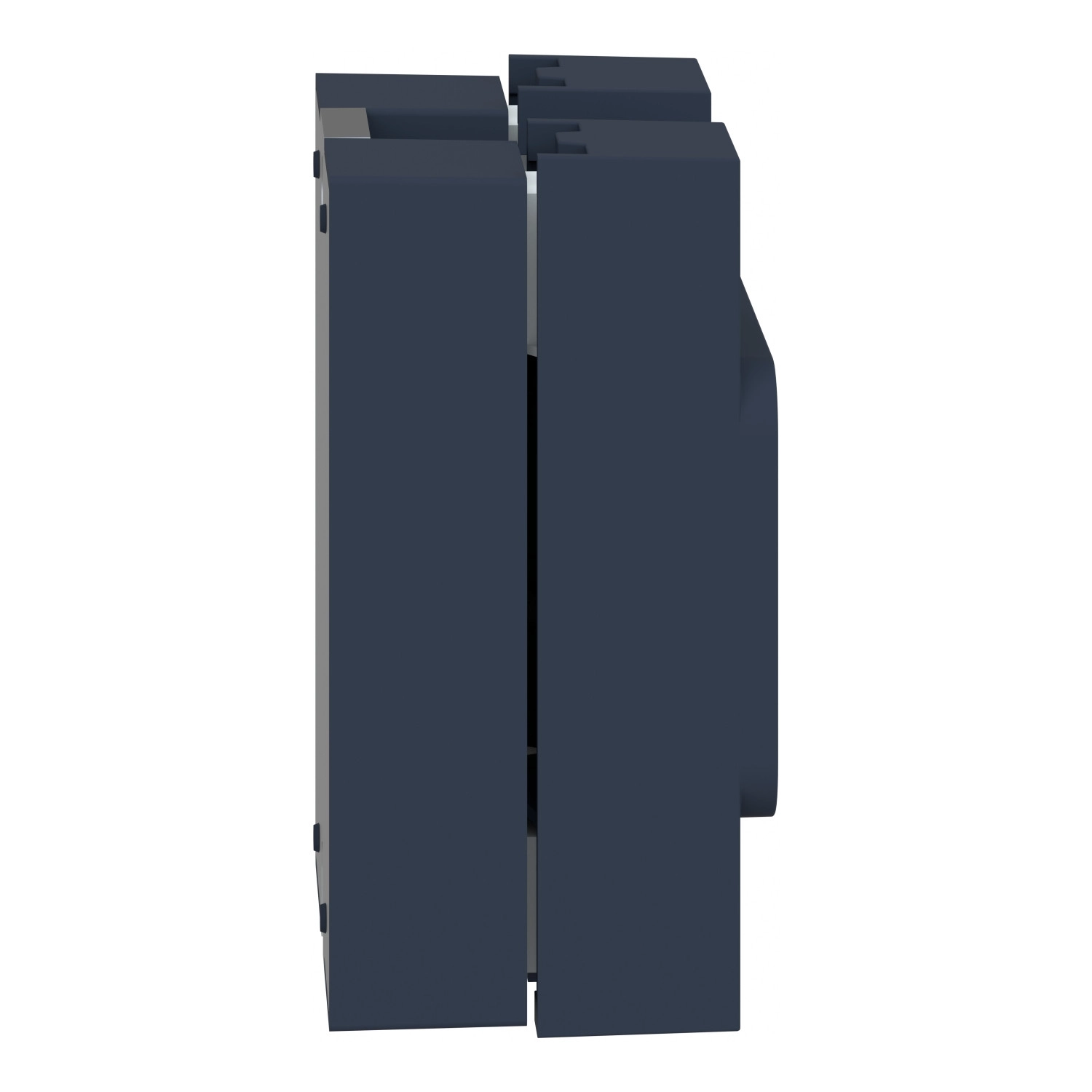

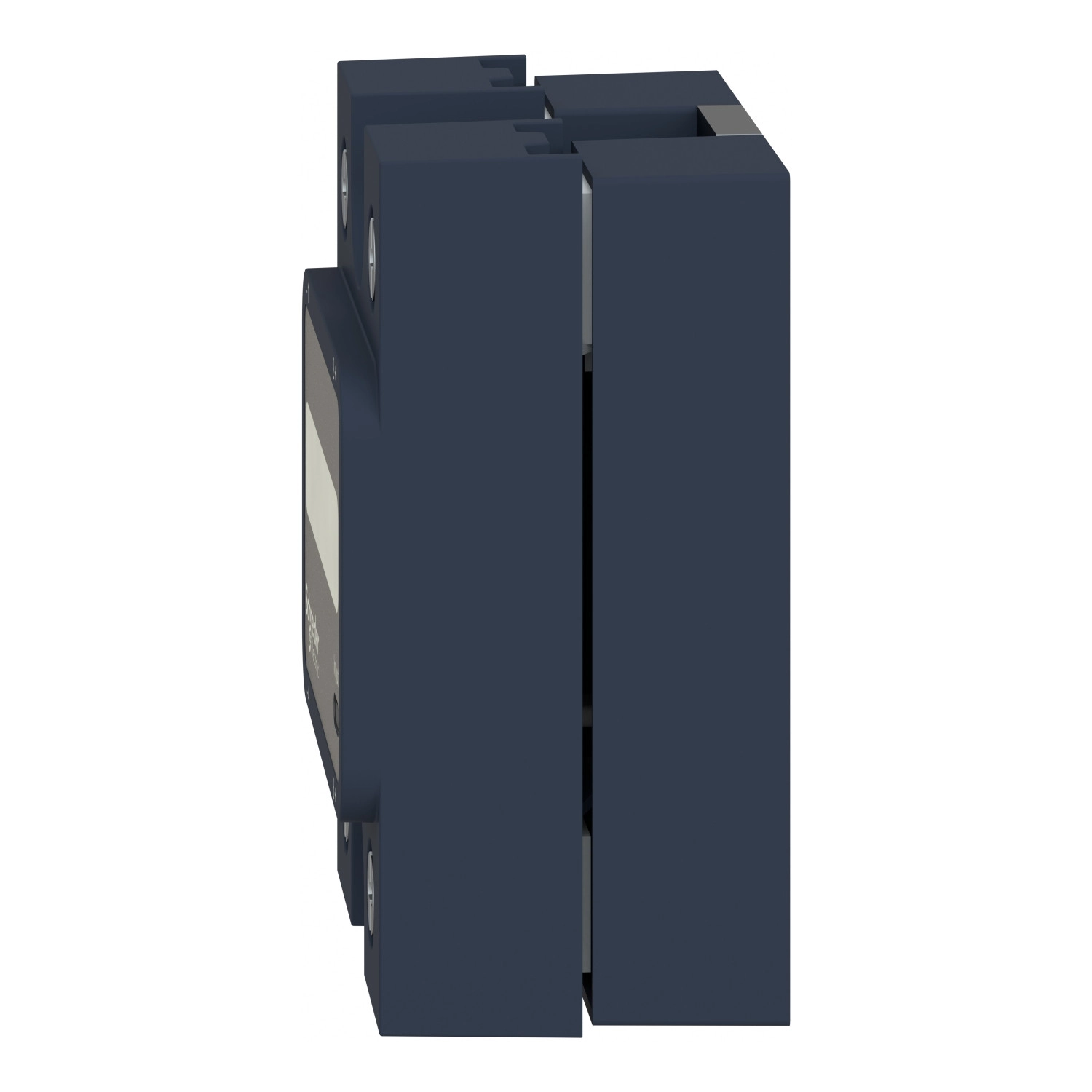

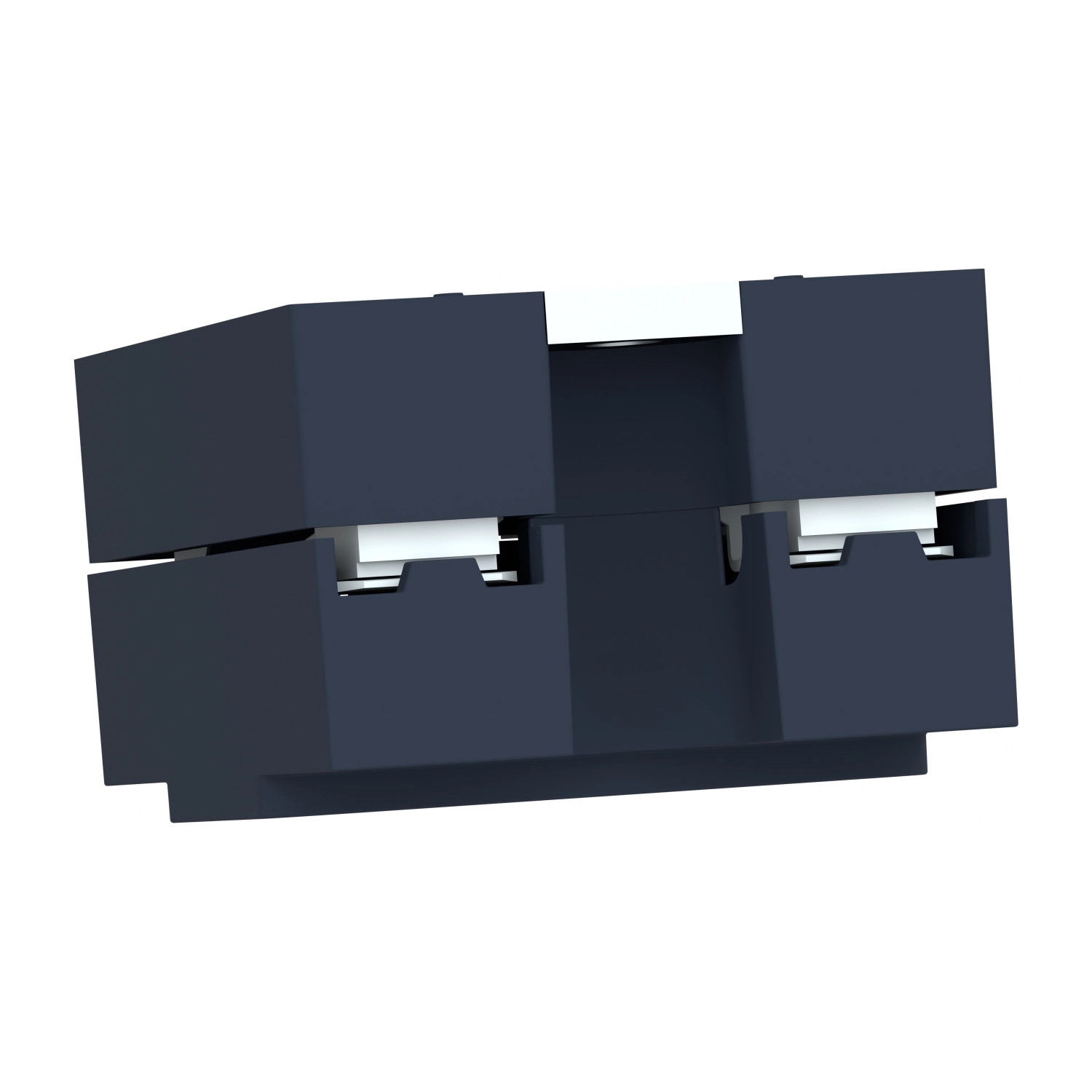

A Schneider Electric Harmony Solid State Relays sorozatból származó SSP1A475BDT egy nagy teljesítményű, egyfázisú szilárdtestrelé, amely nullfeszültségű kapcsolási technológiával rendelkezik. Ez a panel típusú relé tökéletes választás ipari automatizálási rendszerekhez, ahol nagy megbízhatóságra és hosszú élettartamra van szükség. A termék 75 amper névleges áramerősséggel rendelkezik, és a csomag tartalmazza a hőátadó felületet is, amely biztosítja az optimális hőelvezetést működés közben.
A relé vezérlő feszültsége 4-32 V DC tartományban működik, míg a kimeneti feszültség 48-660 V AC között lehet. A SSP1 termékcsalád része, és panelre történő rögzítésre tervezték. A nullfeszültségű kapcsolás (Zero Voltage Switching) SCR kimeneti technológia biztosítja, hogy a kapcsolás mindig a szinuszhullám nullátmenetekor történjen, ami minimalizálja az elektromágneses interferenciát és a kapcsolási tranziens jelenségeket.
A termék kiváló technikai paraméterekkel rendelkezik: a bekapcsolási áram 7-12 mA között van, a terhelési áram pedig 0,15-75 A tartományban mozoghat. A relé rendkívül gyors reakcióidővel rendelkezik, mind a bekapcsolási, mind a kikapcsolási idő 0,5 ciklus. A termék 1000 A túlfeszültséget képes elviselni 16,6 ms ideig, és I²t értéke 4150 A².s 8,33 ms-nál 60 Hz frekvencián, illetve 4555 A².s 10 ms-nál 50 Hz frekvencián. A maximális szivárgási áram kikapcsolt állapotban mindössze 1 mA, a bekapcsolt állapotban a feszültségesés pedig kevesebb mint 1,15 V. A motorvezérlési besorolása 1,5 LE 120 V AC, 3 LE 240 V AC és 7,5 LE 480 V AC feszültségnél.
A termék kiemelkedő szigetelési ellenállása 1000 MOhm 500 V DC feszültségnél, és a dielektromos szilárdság 4 kV AC a bemenet/kimenet között, valamint a bemenet vagy kimenet és a ház között. A relé védettsége IP20, működési hőmérséklet tartománya -40°C és +80°C között van, tárolási hőmérséklete pedig -40°C és +125°C között. A termék megfelel a legfontosabb nemzetközi szabványoknak és rendelkezik CE, EAC, UL és CSA tanúsítvánnyal, ami biztosítja a megfelelést a globális piacok követelményeinek. A megbízhatósági mutatók is kiemelkedőek: B10d értéke 1731395, MTTFd értéke pedig 1875,9 év, ami rendkívül hosszú várható élettartamot jelez. A termék kompakt méretei (58,89 mm magasság, 44,45 mm szélesség, 34,29 mm mélység) és könnyű súlya (89,2 g) tovább növelik a felhasználhatóságát különböző alkalmazási területeken.
Schneider Electric Harmony Solid State Relays - SSP1A475BDT - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kapcsolás, 1NO, 48 - 660VAC, 75A, 24VDC, hőátadóval műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Mellékelt tartozék: Hőátadó felület
Termék vagy komponens típusa: Panel rögzítésű relé
Eszköz rövid neve: SSP1
Rögzítési mód: Panel
Fázisok száma: 1 fázis
Névleges áram: 75 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Tesztgomb: Nincs tesztgomb
Vezérlő áramkör feszültsége: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 7…12 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15…75 A
Tranziens túlfeszültség: 1200 V
Túláram: 1000 A 16,6 ms-ig
Maximum I²t biztosítékolvadás esetén: 4150 A².s 8,33 ms-nál 60 Hz-en, 4555 A².s 10 ms-nál 50 Hz-en
Koordinációs típus: 1-es típus - 50 A kismegszakító (MCB) - B görbe, 2-es típus - 40 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő besorolás
1,5 LE 120 V AC
3 LE 240 V AC
7,5 LE 480 V AC
Szigetelés és elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-állóság: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozások és mechanikai jellemzők
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - sorkapcsok: Csavaros sorkapcsok különböző vezeték méretekhez
Hőellenállás: 0,3 °C/W csatlakozás és ház között
Hőátadó impedancia: 0,48 °C-in²/W 25 psi-nél
LED kijelző: LED, zöld a bemenetnél
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok
B10d = 1731395
MTTFd = 1875,9 év
Környezeti feltételek
Működési környezeti hőmérséklet: -40…80 °C
Tárolási környezeti hőmérséklet: -40…125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Szabványok és tanúsítványok
Terméktanúsítványok: CE, EAC, UL, CSA
Jelölések: CSA, CE, UL, EAC
Szabványok: IEC 60950-1, UL 508, CSA C22.2 No 14-13, IEC 62314
