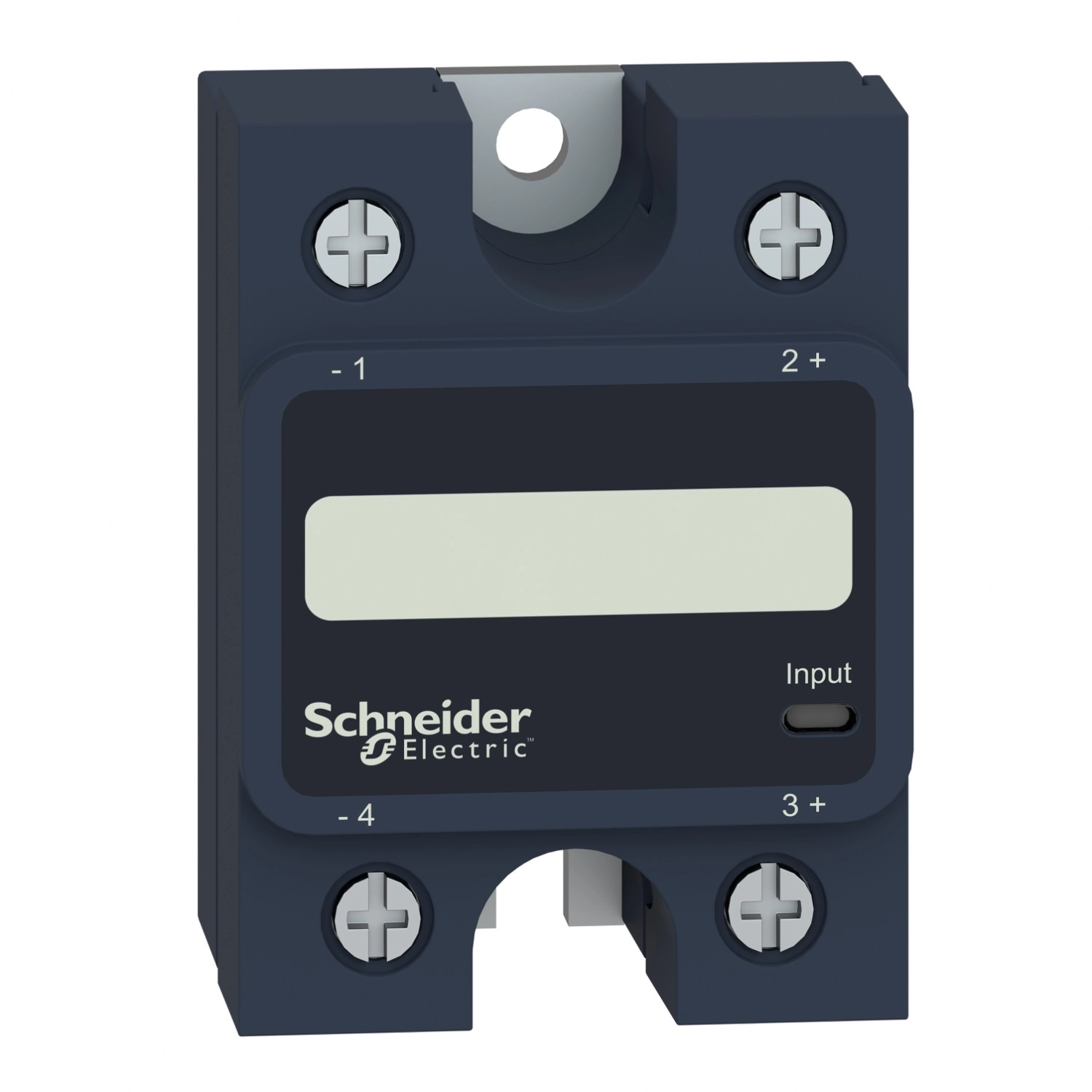

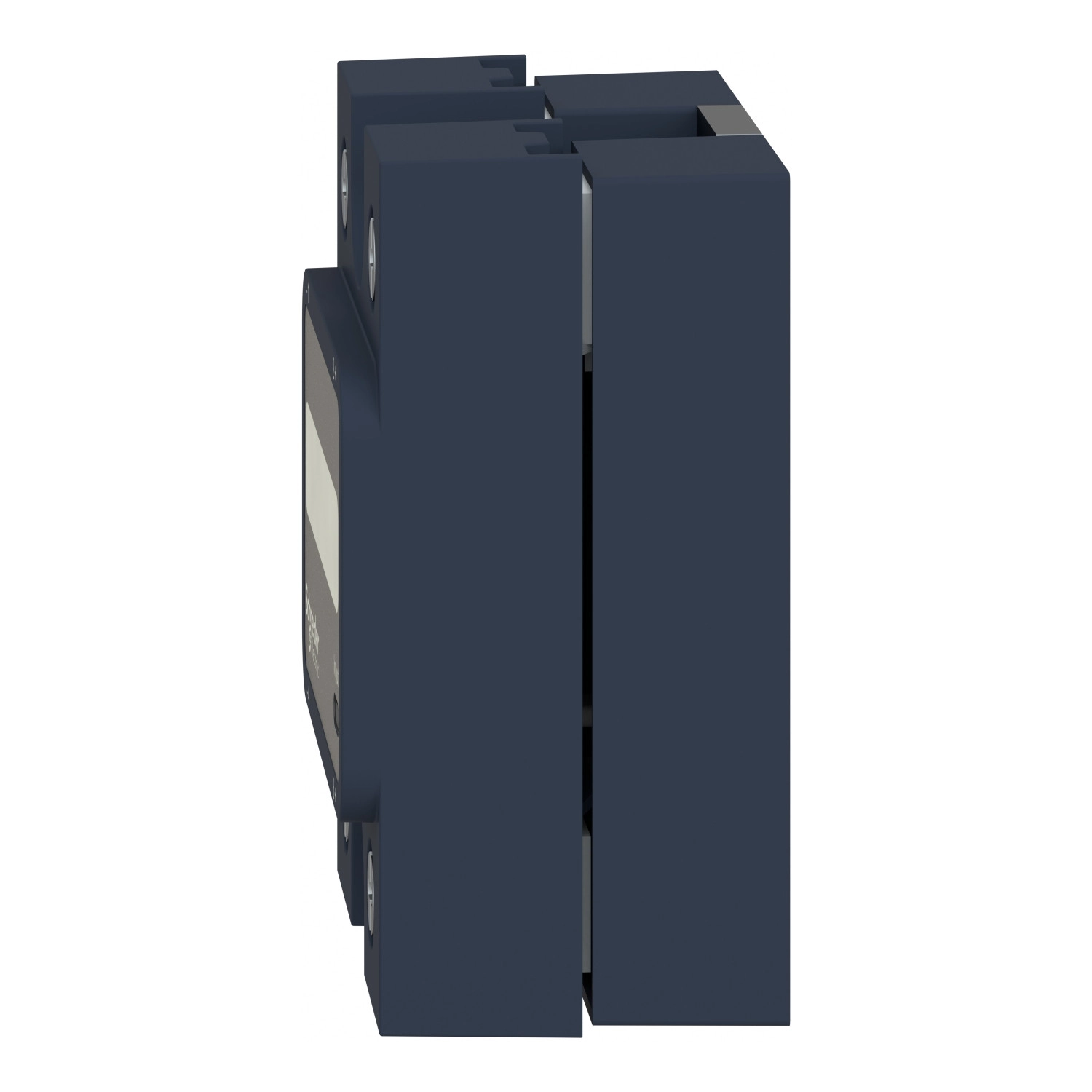

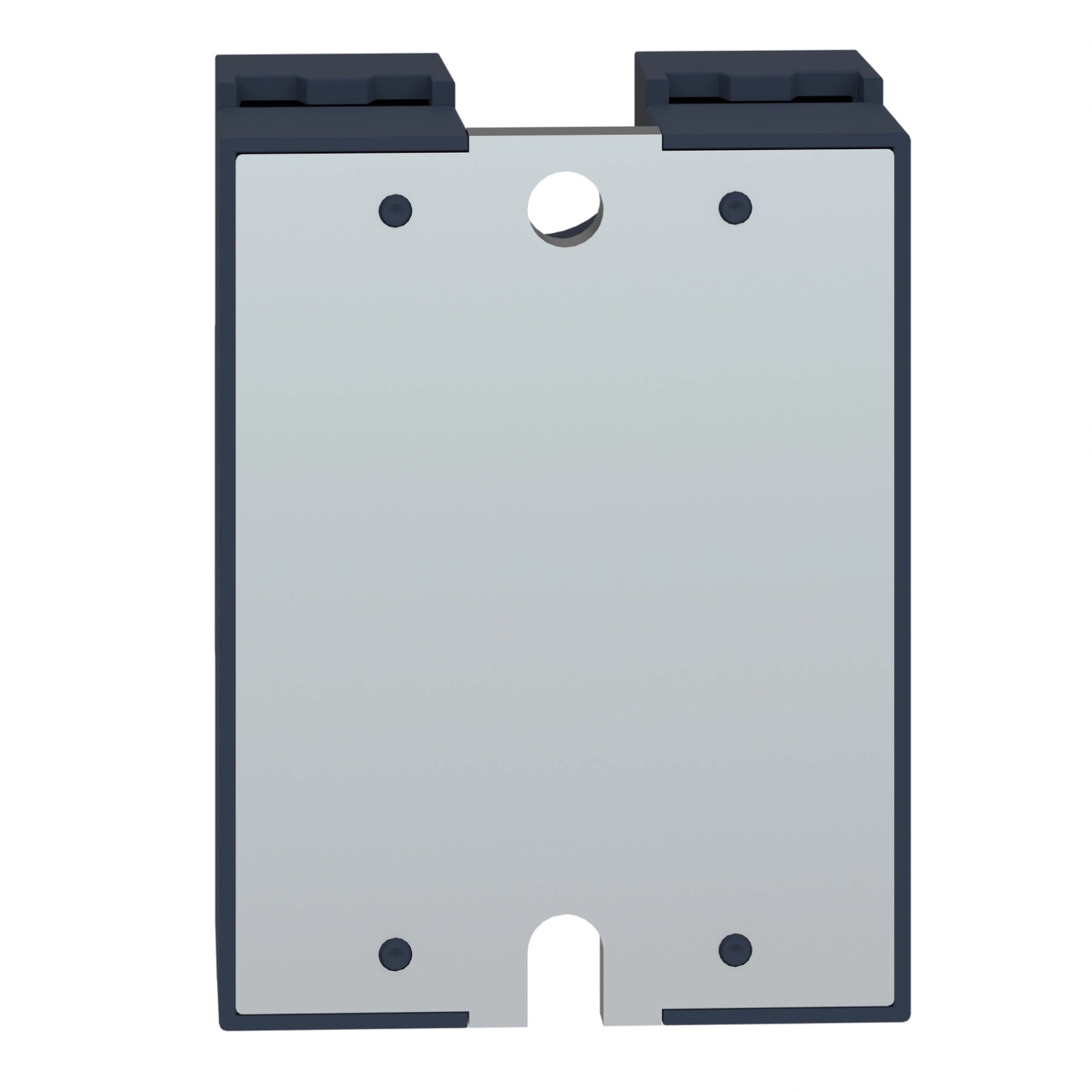

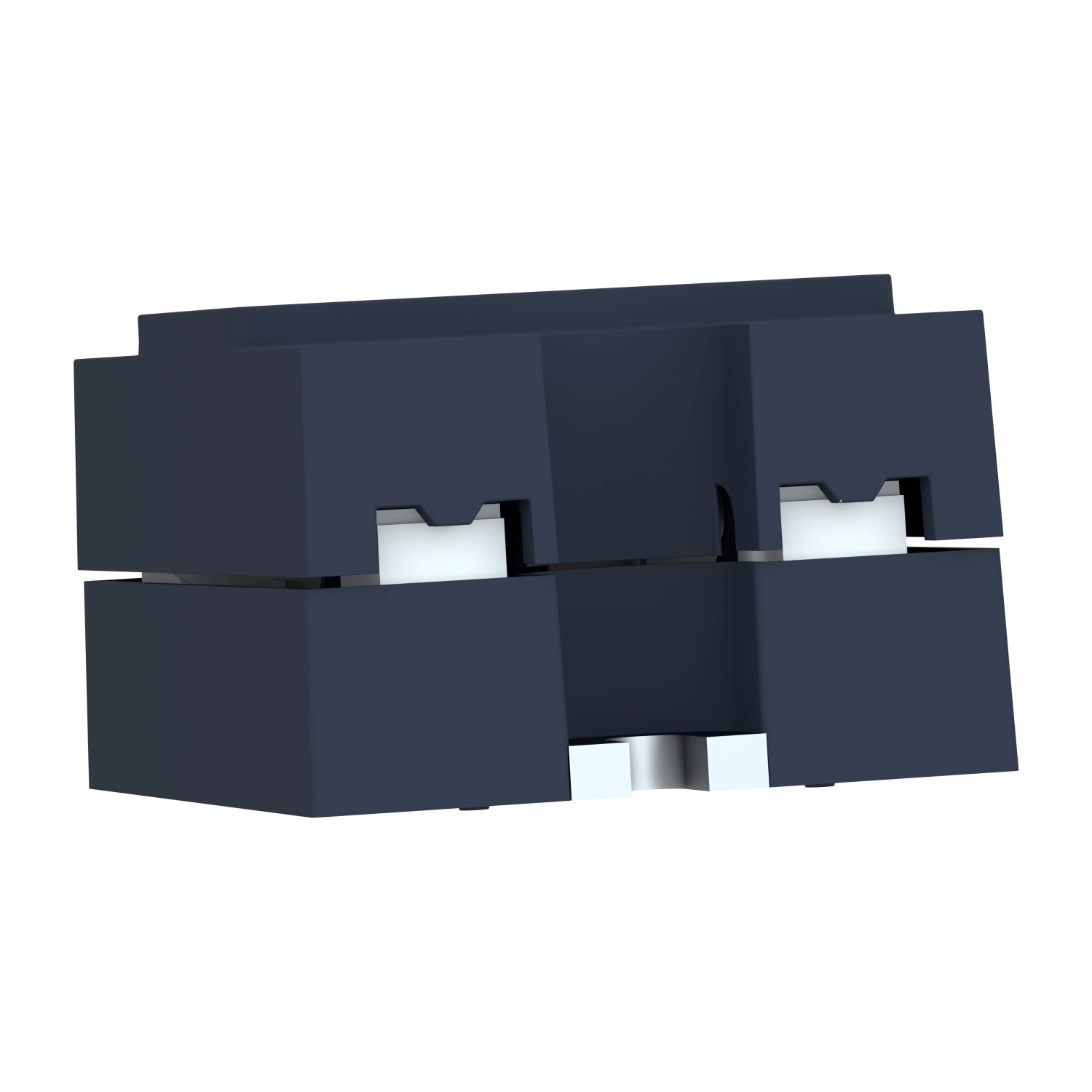

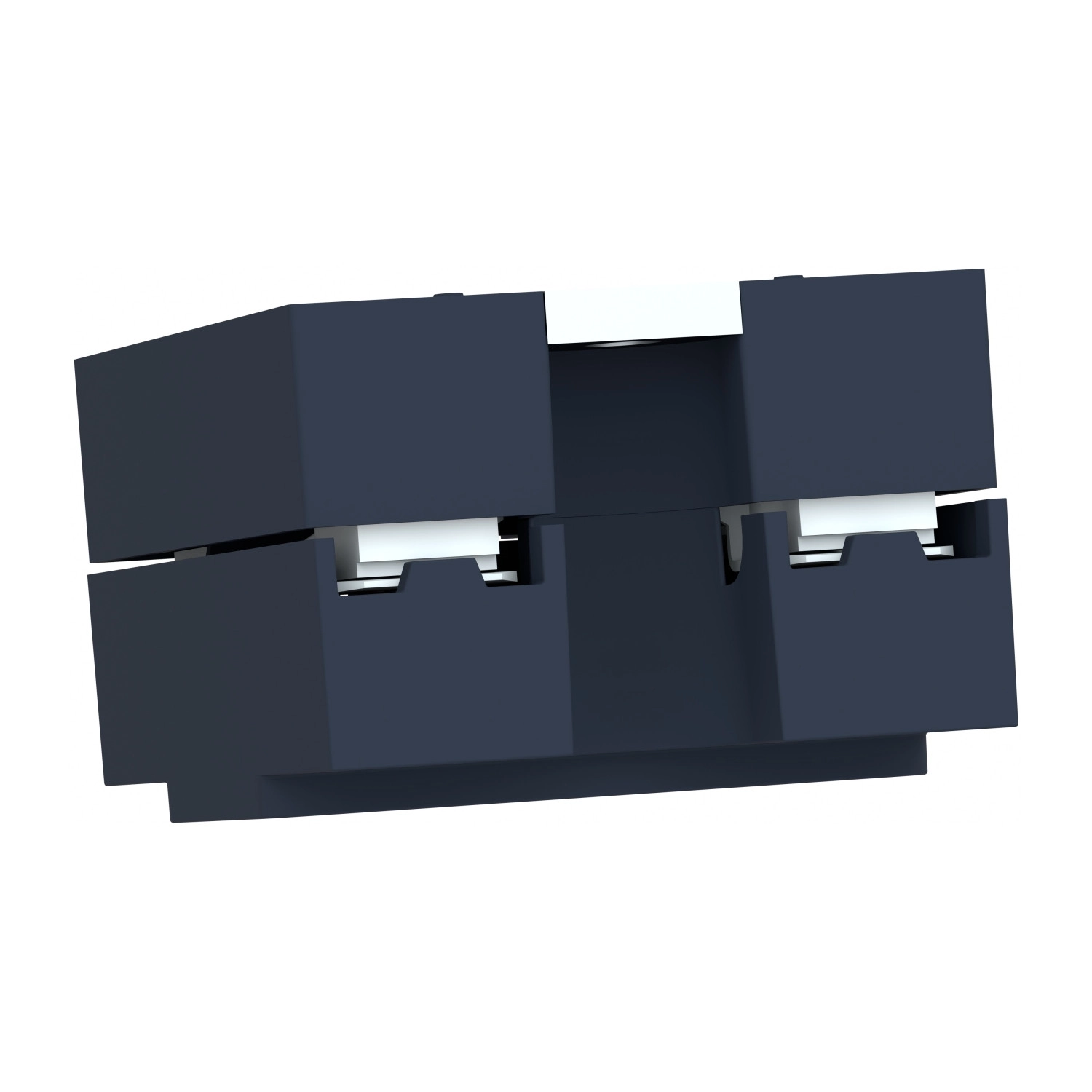

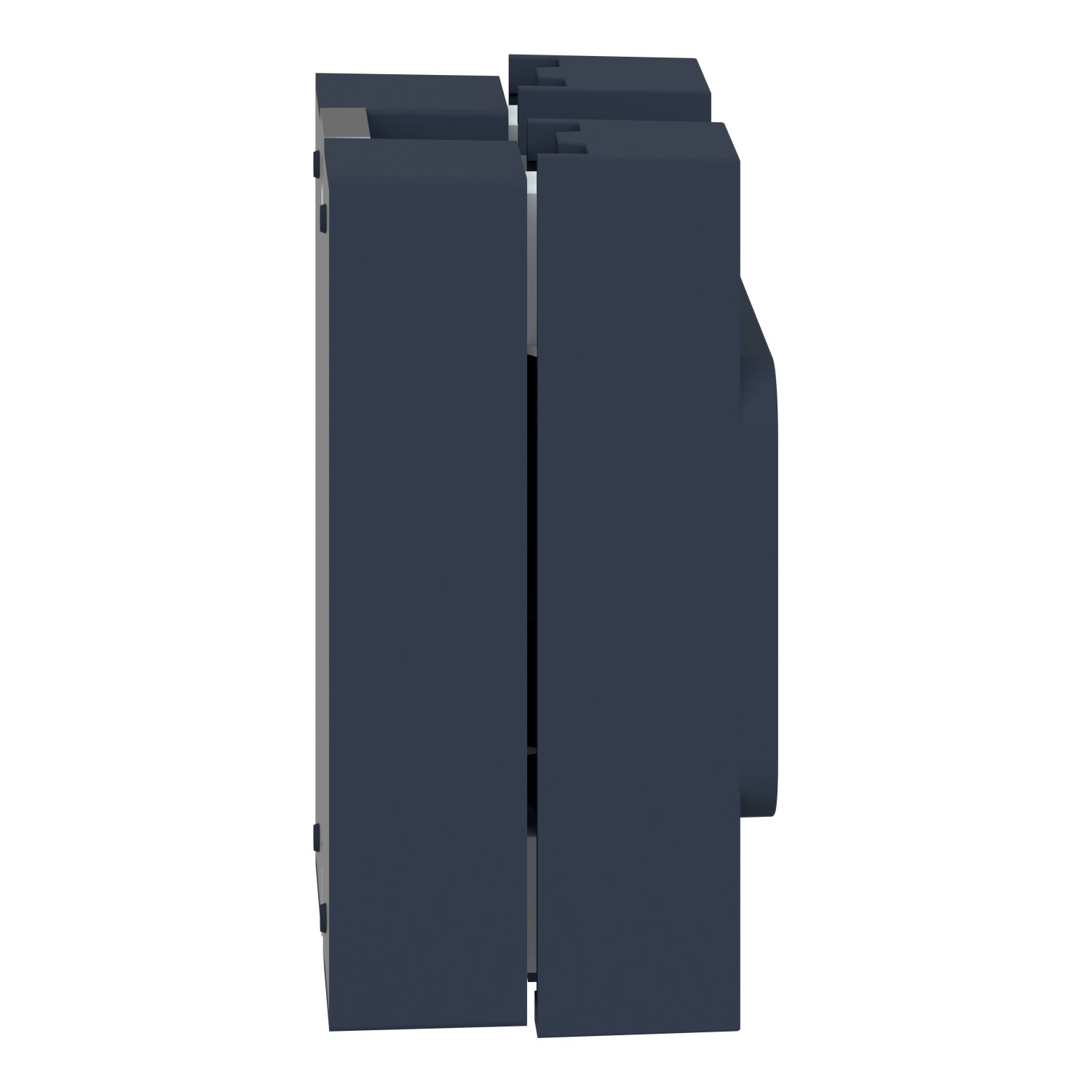

A Schneider Electric Harmony szilárdtest relé családjának SSP1A4125BDT típusú egyfázisú relé modulja egy kiváló minőségű, nullfeszültségű kapcsolási technológiával rendelkező panelra szerelhető kivitelű eszköz, amely kifejezetten nagy teljesítményigényű ipari alkalmazásokhoz lett tervezve. Ez a 125 amper névleges áramerősségű relé az SSP1 sorozat része, amely megbízható működést és hosszú élettartamot biztosít a legigényesebb ipari környezetben is.
Az SSP1A4125BDT relé fő jellemzője a nullfeszültségű kapcsolási mód, amely jelentősen csökkenti a kapcsoláskor fellépő tranziens túlfeszültségeket és zavarokat a hálózatban. A készülék SCR (Silicon Controlled Rectifier) kimenete 48-660 V AC feszültségtartományban működik, míg a vezérlőáramkör 4-32 V DC tartományban üzemel. A vezérlőjel minimális bekapcsolási szintje 4 V DC, a kikapcsolási szint pedig 1 V DC, ami stabil működést biztosít változó vezérlési körülmények között is. A relé gyors reakcióidővel rendelkezik: mind a be-, mind a kikapcsolási válaszidő mindössze 0,5 ciklus, ami precíz időzítést tesz lehetővé az automatizált rendszerekben.
Teljesítmény szempontjából az SSP1A4125BDT igazán kiemelkedő: 0,15-125 A terhelési áramot képes kapcsolni, 1750 A túláram-kezelési képességgel 16,6 ms időtartamig. A maximális I²t értéke 12709 A².s 8,33 ms időtartamra 60 Hz-en, illetve 13950 A².s 10 ms időtartamra 50 Hz-en. A relé motorvezérlési teljesítménye is figyelemre méltó: 2 lóerő 120 V AC, 5 lóerő 240 V AC és 10 lóerő 480 V AC esetén. A termék koordinációs típusként mind Type 1 (80 A kismegszakító, B karakterisztika), mind Type 2 (63 A kismegszakító, B karakterisztika) kiépítéssel kompatibilis, így különböző védelmi megoldásokhoz rugalmasan illeszthető.
A termék elsődlegesen panelra szerelhető kivitelben készült, a mellékelt hőátadó párnával hatékony hőleadást biztosít. A hőmérséklet szempontjából fontos jellemzők közé tartozik a 0,22 °C/W junction-to-case hőellenállás, valamint a hőátadó párna 0,48 °C-in²/W impedanciája 25 psi nyomáson. Az eszköz széles működési hőmérséklet-tartománnyal rendelkezik: -40...+80 °C között használható, tárolási hőmérséklet-tartománya pedig -40...+125 °C. Megbízhatósági mutatók tekintetében kiemelkedő: MTTFd értéke 1875,9 év, B10d értéke pedig 1731395. A termék komplett megoldást kínál, IP20 védettségi fokozattal és zöld LED jelzőfénnyel, amely a bemeneti jelet mutatja.
Schneider Electric Harmony Solid State Relays - SSP1A4125BDT műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Mellékelt tartozék: Hőátadó párna
Termék vagy alkatrész típusa: Panel mount relé
Eszköz rövid neve: SSP1
Rögzítési mód: Panel
Fázisok száma: 1 fázis
Névleges áram [In]: 125 A
Kimeneti jellemzők
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15...125 A
Tranziensek túlfeszültsége: 1200 V
Túláram: 1750 A 16,6 ms-ig
Maximális I²t biztosítóhoz: 12709 A².s 8,33 ms-nál 60 Hz esetén, 13950 A².s 10 ms-nál 50 Hz esetén
Koordinációs típus: Type 1 - 80 A kismegszakító (MCB) - B görbe, Type 2 - 63 A kismegszakító (MCB) - B görbe
Maximális szivárgó áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Bemeneti jellemzők
Vezérlőáramkör feszültsége [Uc]: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 7...12 mA
Tesztgomb
Tesztgomb nélkül
Motorkontroller jellemzők
Motorkontroller besorolás: 2 LE 120 V AC, 5 LE 240 V AC, 10 LE 480 V AC
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-állófeszültség [Uimp]: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozók és terminálok
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - terminálok: Csavaros terminálok, villás típusú csatlakozók, gyűrűs csatlakozók különböző méretekben
Hőtechnikai adatok
Hőellenállás: 0,22 °C/W junction to case
Hőátadó párna impedancia: 0,48 °C-in²/W 25 psi nyomáson
Jelzők és védelem
LED jelző: LED, zöld a bemenethez
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok
MTTFd: 1875,9 év
B10d: 1731395
Környezeti feltételek
Működési környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok és szabványok
Terméktanúsítványok: CSA, CE, UL, EAC
Jelölések: CSA, UL, CE, EAC
Szabványok: IEC 60950-1, IEC 62314, CSA C22.2 No 14-13, UL 508
