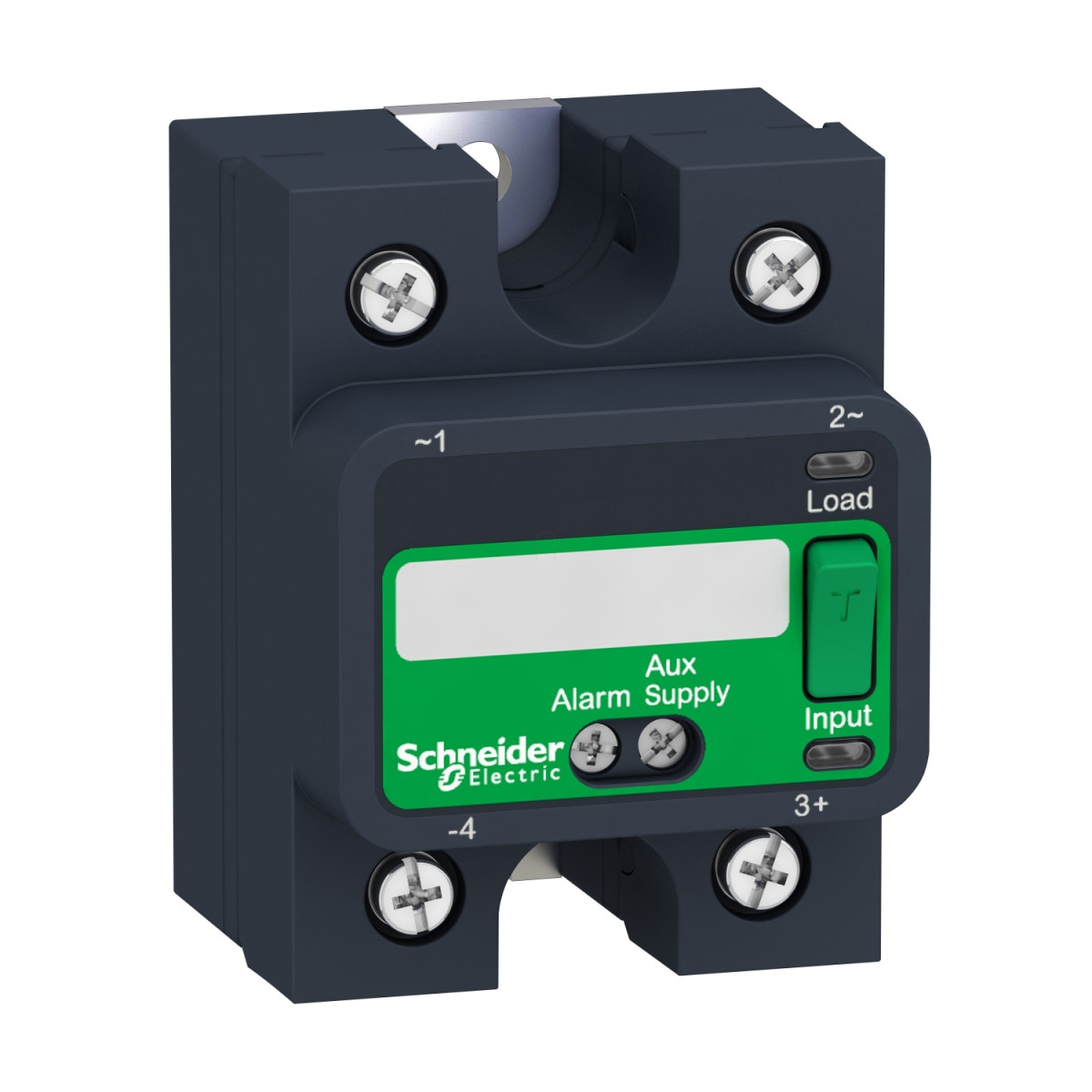

Schneider Electric Harmony Solid State Relays - SSP1A4125BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kap., 1NO, tesztgomb, 48 - 660VAC, 125A, 24VDC, hőátadóval

Szélesség méret: 47 mm

Hosszúság méret: 66 mm

Magasság méret: 48 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony Solid State Relays - SSP1A4125BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kap., 1NO, tesztgomb, 48 - 660VAC, 125A, 24VDC, hőátadóval

Name: Schneider Electric Harmony Solid State Relays - SSP1A4125BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kap., 1NO, tesztgomb, 48 - 660VAC, 125A, 24VDC, hőátadóval
Brand: Schneider Electric
SKU: 3606485442273
Price: 35902 HUF
Availability: InStock

35 902 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Szilárdtest relé

Schneider Electric Harmony szilárdtest relé

A Schneider Electric Harmony Solid State Relays termékcsaládba tartozó SSP1A4125BDS egy csúcstechnológiás szilárdtestrelé, amely professzionális ipari alkalmazásokhoz készült. A panelre szerelhető kivitelnek köszönhetően rendkívül sokoldalúan alkalmazható, miközben a beépített termikus pad optimális hőelvezetést biztosít a hosszú élettartam és a megbízható működés érdekében. A nullfeszültségű kapcsolási technológia minimalizálja a kapcsolási zavarokat, így ideális választás zajérzékeny környezetben és kritikus alkalmazásokban.

A relé 125 A névleges árammal rendelkezik, és képes kezelni a 48-660 V AC tartományban működő egyfázisú terheléseket. A vezérlőáramkör 4-32 V DC tartományban működik, így kompatibilis a legtöbb ipari automatizálási rendszerrel. A beépített tesztgomb lehetővé teszi a relé működésének gyors ellenőrzését a telepítés során vagy hibaelhárításkor. A nullfeszültségű kapcsolás (ZVS) technológiának köszönhetően a relé pontosan a hullám nullátmeneteinél kapcsol, így jelentősen csökkenti a kapcsolási tranziens jelenségeket és az elektromágneses zavarokat, valamint növeli a kapcsolt eszközök élettartamát.

A Schneider Electric SSP1A4125BDS modell különleges intelligens diagnosztikai funkciókkal is rendelkezik, amelyek jelzik a kapcsolási állapotot és a potenciális hibákat. A LED-es állapotjelzők egyértelműen mutatják a vezérlőjel, terhelés és hibaállapotokat: a zöld LED a vezérlőbemenet/tesztgomb működését jelzi, a folyamatos borostyánsárga a terhelés bekapcsolt állapotát, a villogó borostyánsárga a terhelés aktiválását, a folyamatos piros a szakadt vezérlőáramkört, míg a villogó piros a terhelés kikapcsolását vagy rövidzárlatot jelez. Ez a vizuális diagnosztika rendkívül értékes a gyors hibaelhárításhoz és a rendszer megfelelő működésének ellenőrzéséhez. Az SSP1A4125BDS modell riasztási kimenettel is rendelkezik, amely lehetővé teszi a hibák automatikus jelzését a vezérlőrendszer felé, maximum 30 mA áramerősséggel 32 V DC feszültség mellett.

Motoros terheléseknél is kiválóan alkalmazható: 120 V AC esetén 2 LE, 240 V AC esetén 5 LE, valamint 480 V AC esetén 10 LE teljesítményig. A túlfeszültség elleni védelmet az 1200 V-os tranziens túlfeszültség-védelem biztosítja. Az SCR kimenettel ellátott relé 1750 A-es túláramot képes elviselni 16,6 ms-ig, valamint az I²t értéke 12709 A².s 8,33 ms-on 60 Hz-en, illetve 13950 A².s 10 ms-on 50 Hz-en. A koordinációs típusa 1-es típus 80 A kismegszakítóval (B jelleggörbéjű), valamint 2-es típus 63 A kismegszakítóval (szintén B jelleggörbéjű). A szivárgási áram kikapcsolt állapotban legfeljebb 1 mA, míg a maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,15 V.

Schneider Electric Harmony Solid State Relays - SSP1A4125BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kap., 1NO, tesztgomb, 48 - 660VAC, 125A, 24VDC, hőátadóval műszaki adatok

Fő jellemzők

Termékcsalád: Harmony Solid State Relays

Mellékelt tartozék: Hőátadó lap

Termék vagy alkatrész típusa: Panelre szerelhető relé

Eszköz rövid neve: SSP1

Rögzítési támogatás: Panel

Fázisok száma: 1 fázis

Névleges áram: 125 A

Szilárdtest kimenet típusa: SCR kimenet, Nullfeszültségű kapcsolás

Kimenet kapcsolási mód: Nullfeszültségű kapcsolás

Kiegészítő jellemzők

Tesztgomb: Tesztgombbal

Vezérlőáramkör feszültsége: 4...32 V DC

Minimális kapcsolási feszültség: 4 V DC bekapcsoláskor

Maximális kapcsolási feszültség: 1 V DC kikapcsoláskor

Válaszidő: 0,5 ciklus (bekapcsoláskor), 0,5 ciklus (kikapcsoláskor)

Bemeneti áram: 7...12 mA

Kimeneti feszültség: 48...660 V AC

Terhelési áram: 0,15...125 A

Tranziens túlfeszültség: 1200 V

Túláram: 1750 A 16,6 ms-ra

Maximális I²t biztosítókhoz: 12709 A².s 8,33 ms-ra 60 Hz-nél, 13950 A².s 10 ms-ra 50 Hz-nél

Koordinációs típus: 1-es típus - 80 A kismegszakító (MCB) - B jelleggörbe, 2-es típus - 63 A kismegszakító (MCB) - B jelleggörbe

Maximális szivárgási áram: 1 mA kikapcsolt állapotban

Maximális feszültségesés: <1,15 V bekapcsolt állapotban

DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél

Teljesítménytényező: 0,5 (maximális terhelésnél)

Motorvezérlő értékek

2 LE 120 V AC

5 LE 240 V AC

10 LE 480 V AC

Elektromos jellemzők

Szigetelési ellenállás: 1000 MOhm 500 V DC-nél

Maximális kapacitás: 8 pF bemenet/kimenet esetén

Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és burkolat között

Névleges impulzus-állófeszültség: 6 kV kimenet-burkolat között, 6 kV bemenet-kimenet között

Csatlakozások

Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél, 0,5...0,6 N.m segédkapocsnál

Csatlakozások - kapcsok: Csavaros kapcsok különböző kábelméretekhez a bemenet és kimenet számára

Segéd/riasztó csatlakozó kapocs: Csavaros csatlakozó, 0,5...1,5 mm² (AWG 20...AWG 16) hornyolt Philips csavarhúzóval

Jelzőfények

LED kijelző: LED, folyamatos, zöld a BE állapot jelzéséhez vezérlőbemenet/tesztgomb működtetésekor

LED, folyamatos, borostyánsárga a BE állapot jelzéséhez terhelésnél

LED, villogó, borostyánsárga a vezérlőbemenet jelzéséhez a terhelés energizálásához

LED, folyamatos, piros szakadás jelzéséhez a vezérlőbemenetben

LED, villogó, piros terhelés lekapcsolás/rövidzárlat jelzéséhez

Környezeti jellemzők

IP védettségi fokozat: IP20

Üzemi környezeti hőmérséklet: -40...80 °C

Tárolási környezeti hőmérséklet: -40...125 °C

Szennyezettségi fok: 2

Túlfeszültségi kategória: III

Tanúsítványok

Termék tanúsítványok: CE, EAC, UL, CSA

Jelölések: CE, EAC, CSA, UL

Szabványok: CSA C22.2 No 14-13, IEC 62314, UL 508, IEC 60950-1

Termék adatok

Szélesség méret

47 mm

Hosszúság méret

66 mm

Magasság méret

48 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485442273

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Tömeg

114 g/db

Cikkszám

3606485442273
