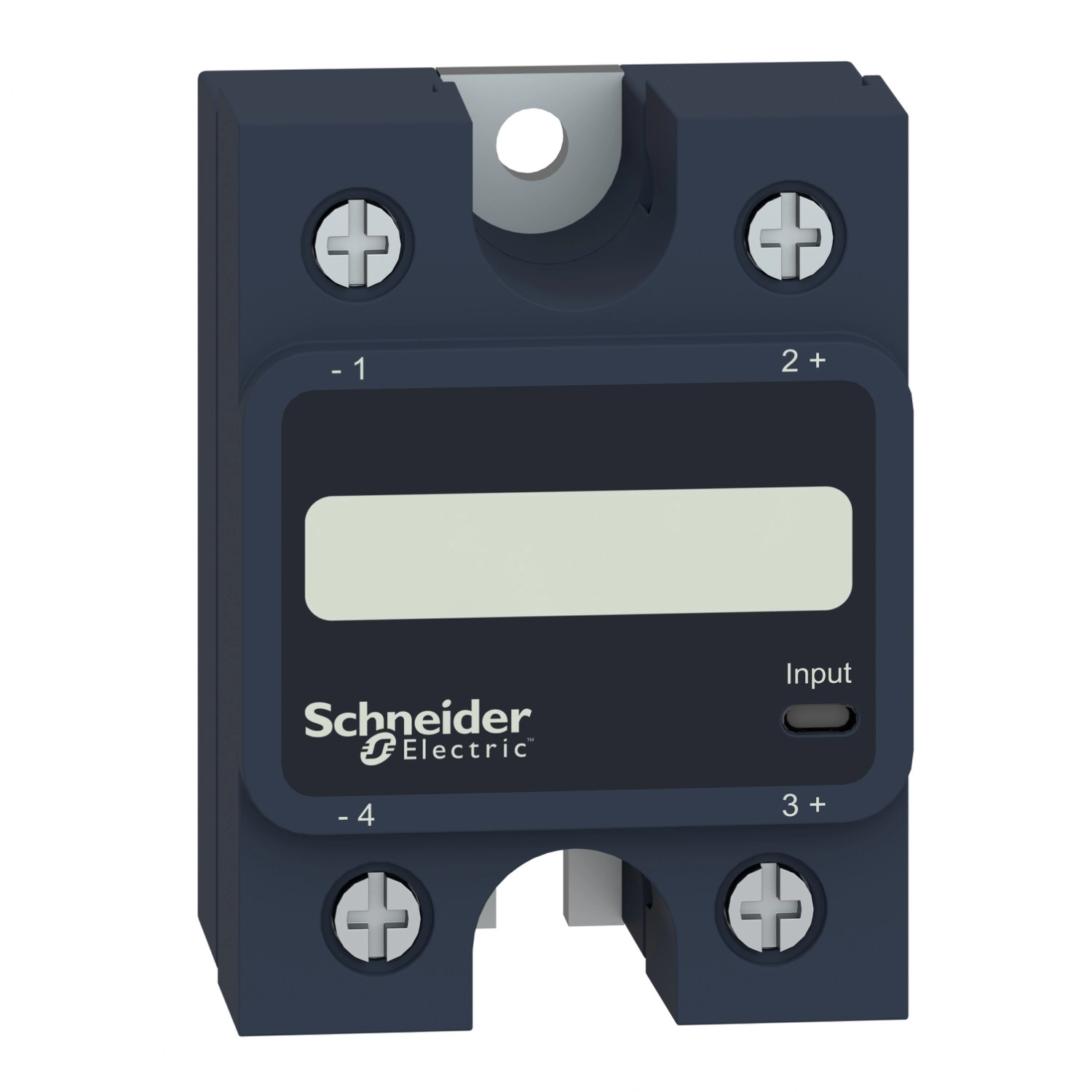

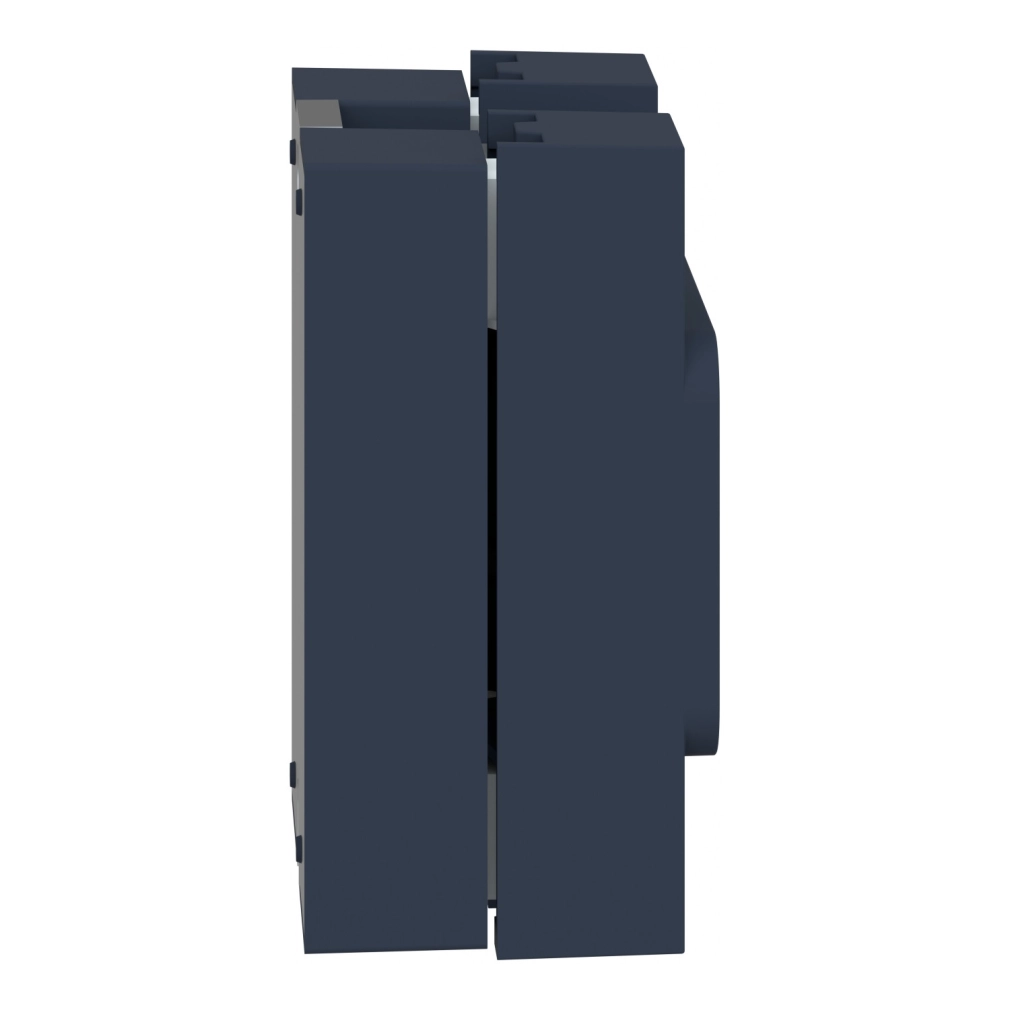

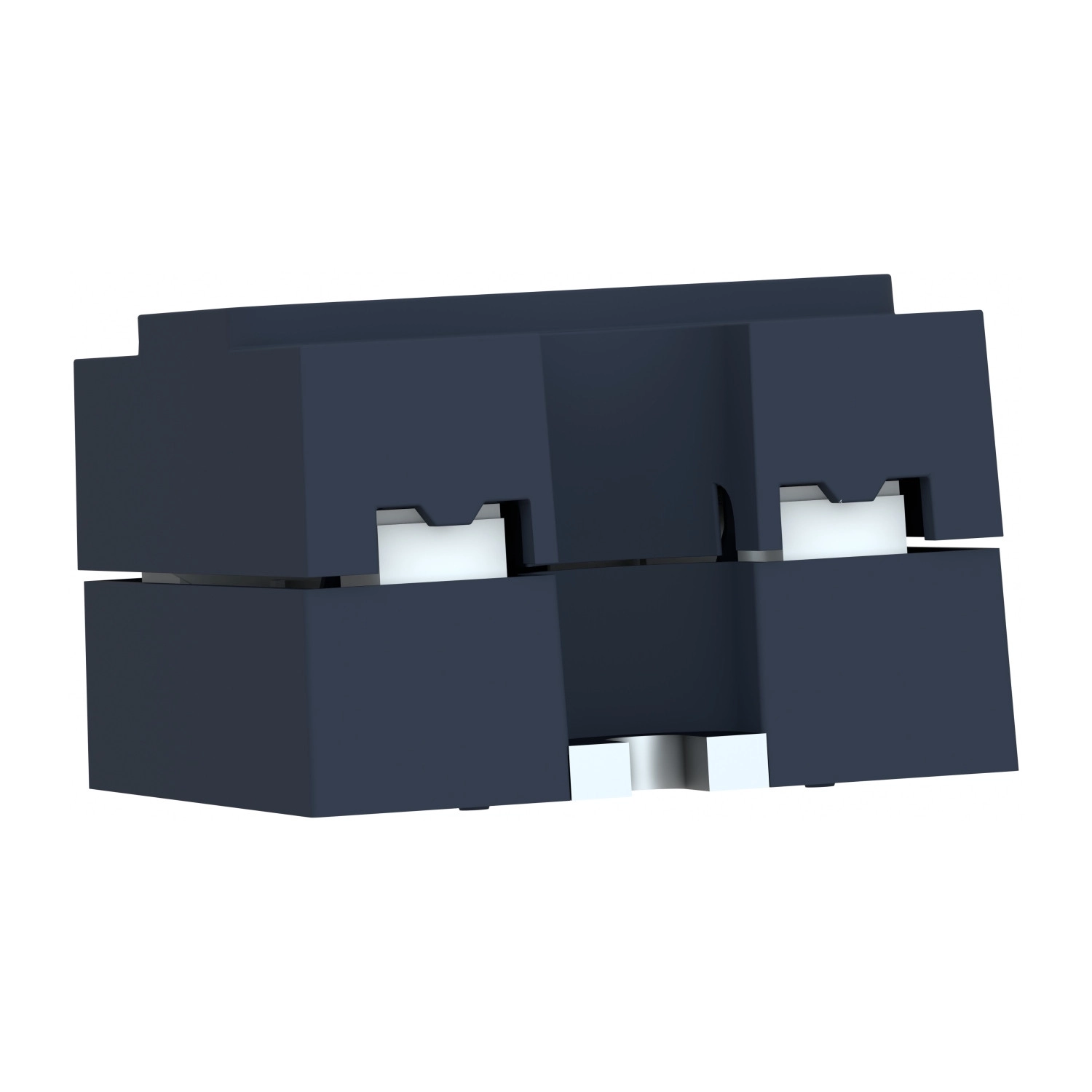

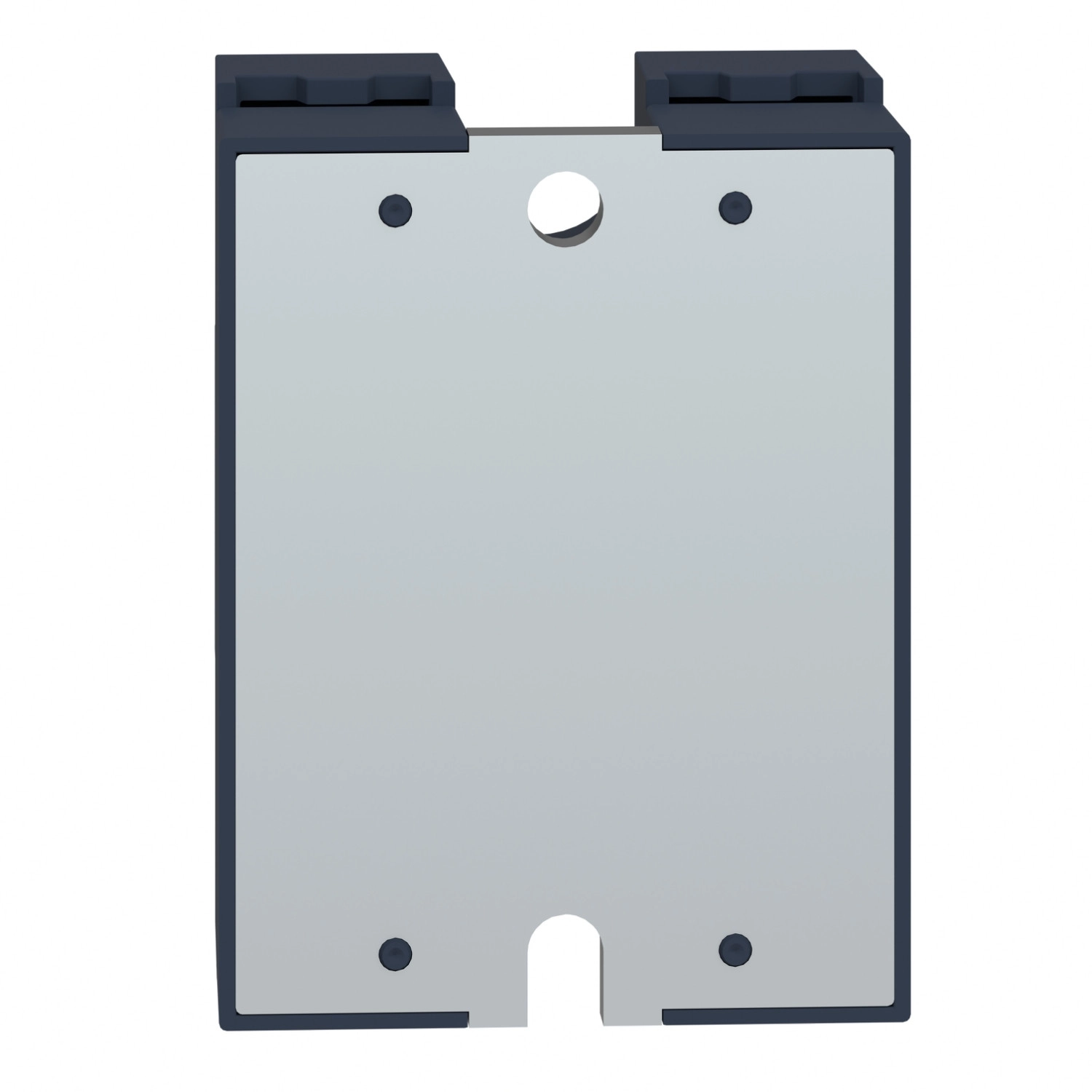

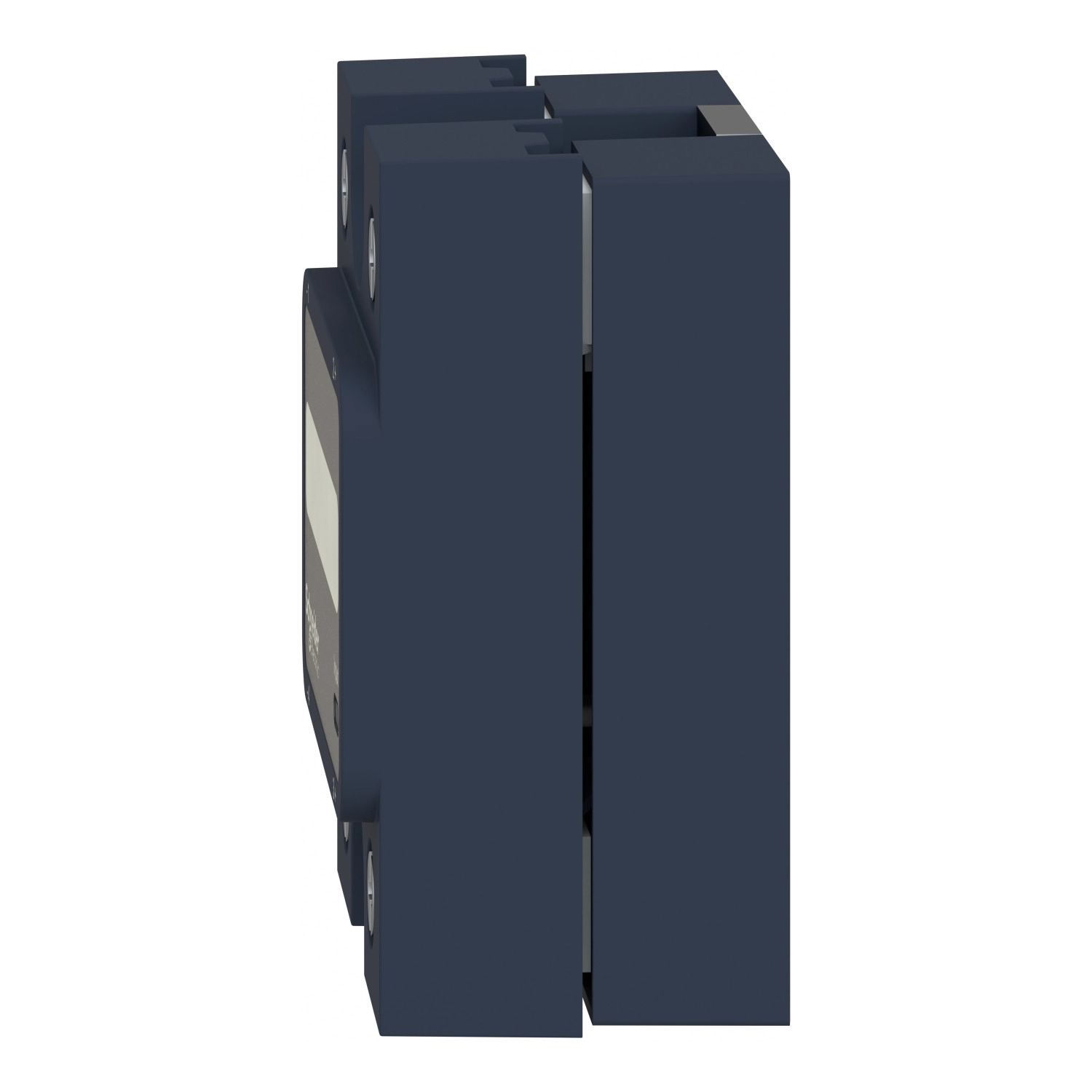

A Schneider Electric Harmony Solid State Relays termékcsaládba tartozó SSP1A150M7T egy rendkívül megbízható, nagy teljesítményű szilárdtest relé, amely kifejezetten ipari alkalmazásokhoz lett kifejlesztve. Ez az egyfázisú, panelre szerelhető eszköz nullfeszültségű kapcsolási technológiával működik, ami jelentősen csökkenti a kapcsolási zajokat és a keletkező elektromágneses interferenciát, ezáltal minimalizálva az érzékeny elektronikai rendszerekre gyakorolt negatív hatásokat.
A SSP1A150M7T relé 50 amper névleges árammal rendelkezik és SCR (Silicon Controlled Rectifier) kimeneti típusú. Vezérlőköri feszültsége 90-280V AC között változhat, míg kimeneti feszültsége 24-300V AC tartományban működik. A készülék bekapcsolási időválasza mindössze 25 ms, kikapcsolási időválasza pedig 30 ms, ami rendkívül gyors működést biztosít az automatizált rendszerekben. A termékhez mellékelve van egy speciális hőátadó betét is, amely hatékonyan segíti a keletkezett hő elvezetését és javítja a készülék hőterhelhetőségét.
A relé számos kiemelkedő műszaki paraméterrel rendelkezik: 625A túláramot képes elviselni 16,6 milliszekundumig, maximális szivárgási árama kikapcsolt állapotban mindössze 1 mA, bekapcsolt állapotban pedig a feszültségesés nem haladja meg az 1,15 V értéket. A termék IP20-as védettséggel rendelkezik, működési hőmérséklet-tartománya pedig -40°C és +80°C között van, ami szélsőséges környezeti feltételek között is megbízható működést biztosít. Különösen előnyös, hogy a SSP1A150M7T különféle hűtőbordákkal kombinálva használható (SSRHP07, SSRHD10, SSRHP17), amelyekkel különböző terhelési értékeket lehet elérni a környezeti hőmérséklettől függően, ahogy azt a termék leírásában található derating görbék is mutatják. A csatlakozások csavaros kapcsokkal történnek, amelyek mind kábelvégekkel ellátott, mind kábelvégek nélküli vezetékekhez alkalmasak, valamint villa- és gyűrűs sarukhoz is használhatók.
A Schneider Electric SSP1A150M7T szilárdtest relé ideális választás motorvezérléshez (0,75 LE 120V AC vagy 2 LE 240V AC), valamint olyan alkalmazásokhoz, ahol gyakori kapcsolásra van szükség, például fűtésvezérlés, világításvezérlés vagy egyéb ipari folyamatirányítási feladatok során. A termék megfelel a nemzetközi szabványoknak és rendelkezik UL, CSA, CE és EAC tanúsítványokkal, ami garantálja a biztonságos és szabványos működést különböző piacokon. A relé kiváló megbízhatóságát mutatja a magas MTTFd értéke is, ami 1875,9 év, valamint a B10d érték, amely 1731395 kapcsolási ciklust jelent.
Schneider Electric Harmony Solid State Relays - SSP1A150M7T - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kapcsolás, 1NO, 24 - 300VAC, 50A, 230VAC, hőátadóval műszaki adatok
Általános adatok
Termékcsalád: Harmony Solid State Relays
Termék vagy komponens típus: Panel mount relay (Panelre szerelhető relé)
Mellékelt kiegészítő: Thermal pad (Hőátadó betét)
Eszköz rövid neve: SSP1
Fázisszám: 1 fázis
Villamos jellemzők
Névleges áram [In]: 50 A
Szilárdtest kimenet típusa: Zero voltage switching, SCR output (Nullfeszültségű kapcsolás, SCR kimenet)
Kimenet kapcsolási módja: Zero voltage switching (Nullfeszültségű kapcsolás)
Vezérlőáramkör feszültsége [Uc]: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsolás
Maximális kapcsolási feszültség: 10 V AC kikapcsolás
Válaszidő: 30 ms (kikapcsolás), 25 ms (bekapcsolás)
Bemeneti áram: 5...10 mA
Kimeneti feszültség: 24...300 V AC
Terhelési áram: 0,15...50 A
Túlfeszültség elleni védelem: 600 V
Túláram: 625 A 16,6 ms-ig
Maximum I²t olvadóbiztosítóhoz: 1621 A².s 8,33 ms-nál 60 Hz esetén, 1770 A².s 10 ms-nál 50 Hz esetén
Koordinációs típus: Type 1 - 40 A kismegszakító (MCB) - B görbe, Type 2 - 32 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő besorolás: 0,75 LE 120 V AC, 2 LE 240 V AC
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Mechanikai jellemzők
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-állóképesség [Uimp]: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
IP védettségi fokozat: IP20
Hőellenállás: 0,45 °C/W csomópont és tok között
Hőátadó betét impedancia: 0,48 °C-in²/W 25 psi nyomásnál
LED kijelző: Zöld LED a bemenetnél
Nettó tömeg: 89,2 g
Biztonsági megbízhatósági adatok
MTTFd = 1875,9 év
B10d = 1731395
Környezeti feltételek
Környezeti hőmérséklet üzemeltetés közben: -40...80 °C
Környezeti hőmérséklet tárolás esetén: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Szabványok és tanúsítványok
Termék tanúsítványok: UL, CSA, CE, EAC
Jelölések: CE, UL, CSA, EAC
Szabványok: UL 508, CSA C22.2 No 14-13, IEC 60950-1, IEC 62314
Csatlakozások
Csavaros kapcsok: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvéggel a bemenethez
Csavaros kapcsok: 0,5...5,26 mm², (AWG 20...AWG 10) kábelvéggel a kimenethez
Csavaros kapcsok: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvég nélkül a bemenethez
Csavaros kapcsok: 0,5...8,26 mm², (AWG 20...AWG 8) kábelvég nélkül a kimenethez
Villás típusú csatlakozók: 9,2 x 4 mm a bemenethez
Gyűrűs saruk: 9,2 x 4 mm a bemenethez
Villás típusú csatlakozók: 11,7 x 4,5 mm a kimenethez
Gyűrűs saruk: 11,7 x 4,5 mm a kimenethez
