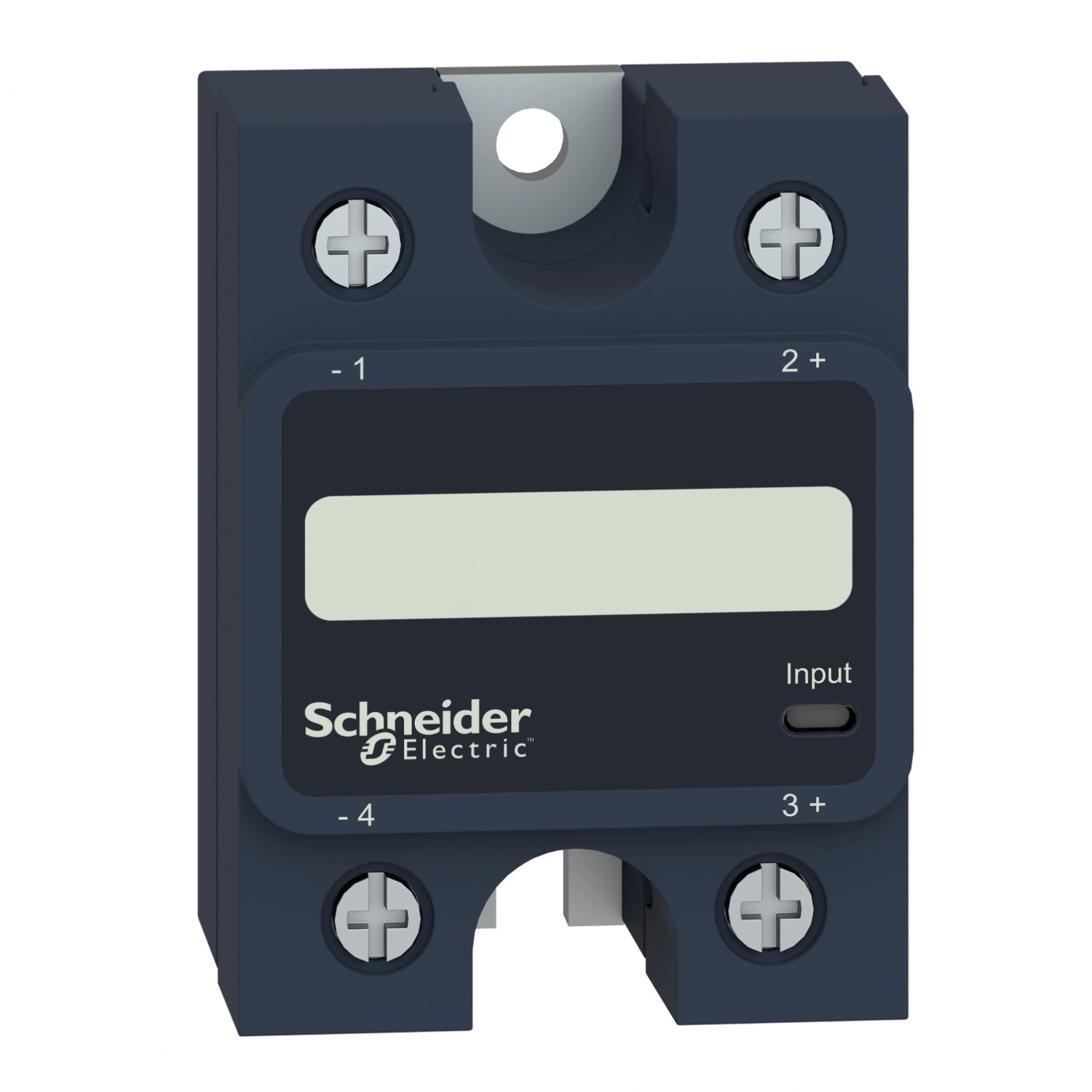

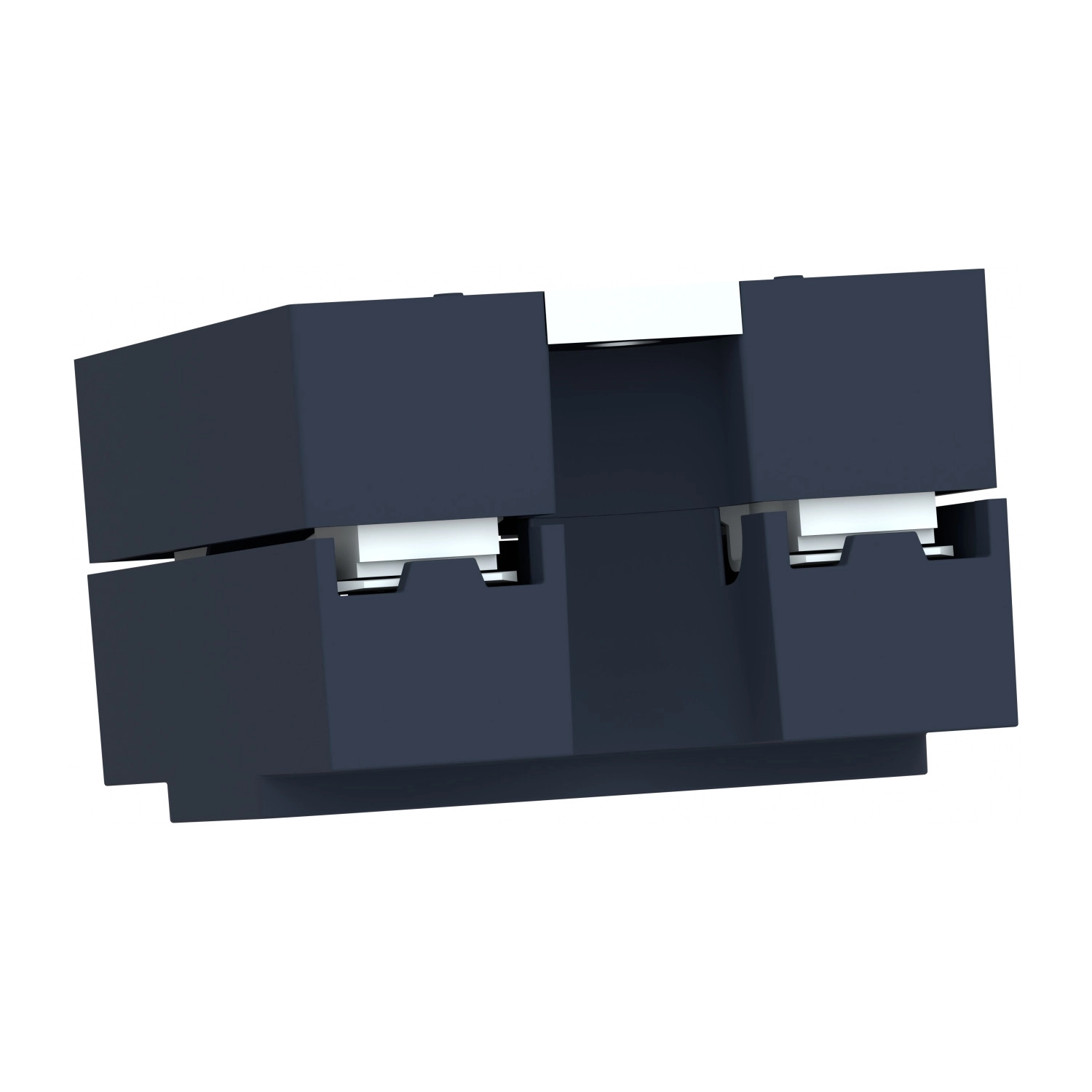

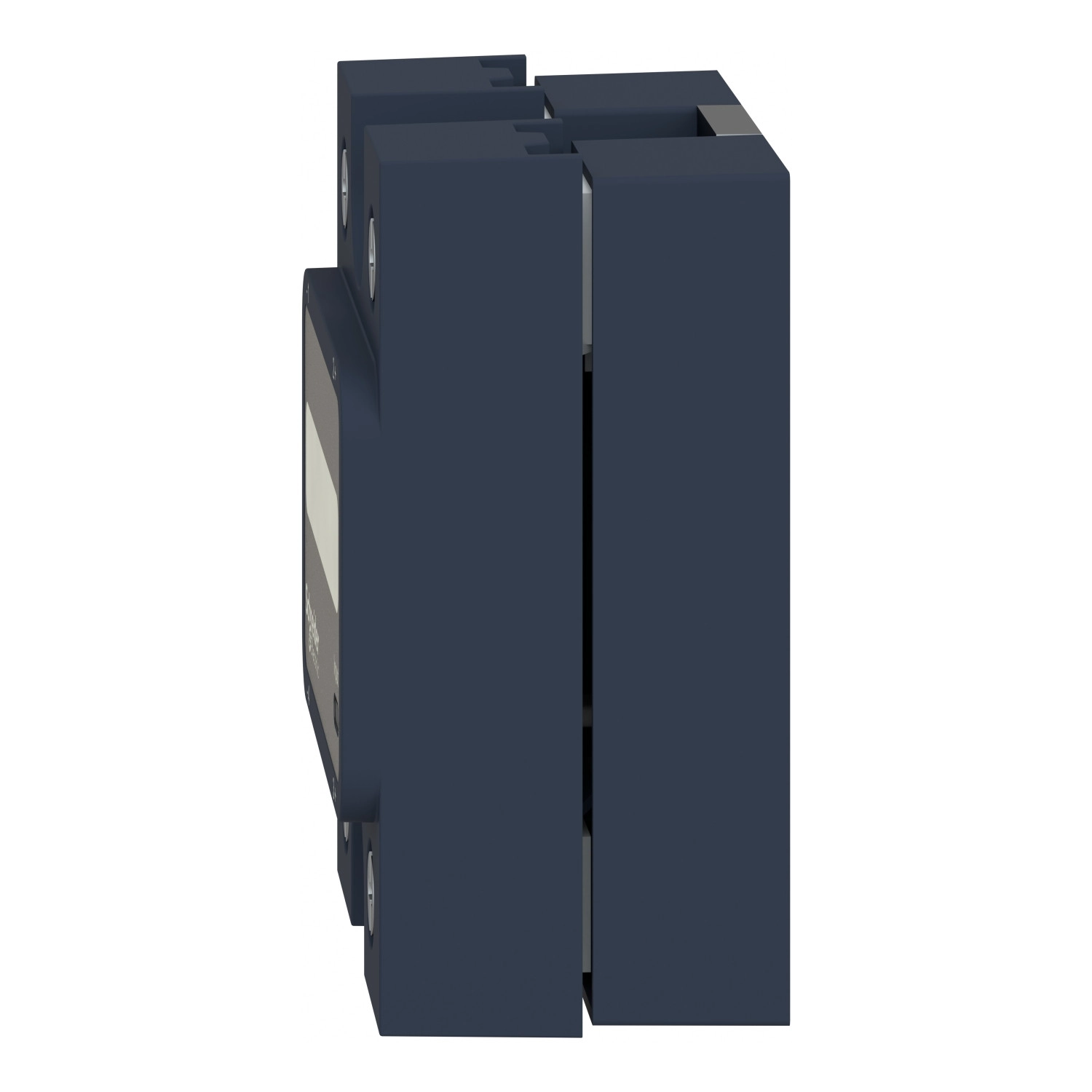

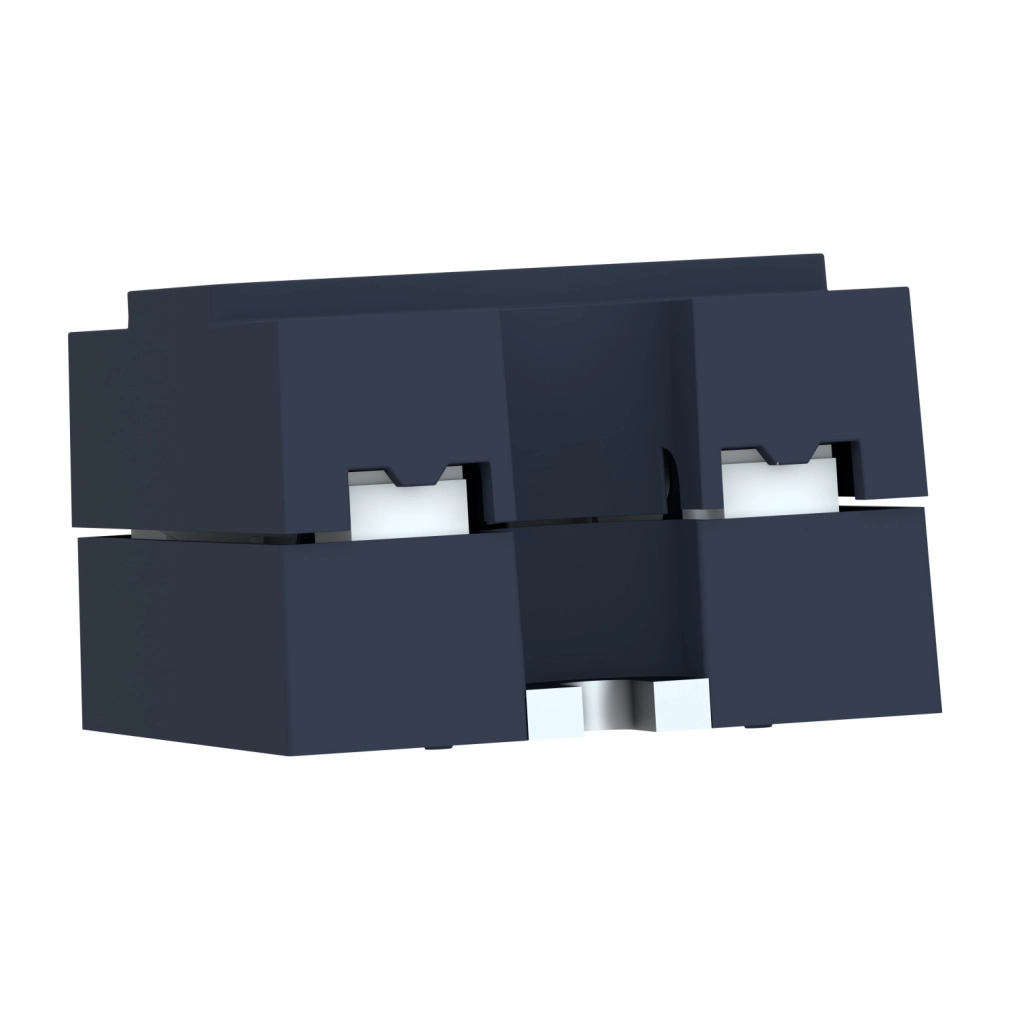

A Schneider Electric Harmony Solid State Relays SSP1A125M7T egy professzionális, egyfázisú, panel szerelésű szilárdtestrelé, amely nullfeszültségű kapcsolási technológiával rendelkezik. Ez a kompakt, 25A névleges áramerősségű eszköz ideális megoldást kínál olyan ipari alkalmazásokhoz, ahol a megbízható, elektronikus kapcsolás alapvető követelmény a mechanikus relék kopása és élettartam-korlátai nélkül.
Az SSP1A125M7T szilárdtestrelé kiemelt tulajdonsága a nullfeszültségű kapcsolási mód (Zero Voltage Switching), amely biztosítja, hogy a kapcsolás mindig a váltakozó feszültség nulla átmeneti pontjában történjen. Ez jelentősen csökkenti a kapcsolási tranzienseket és elektromágneses zavarokat, valamint minimalizálja a terhelés oldalán keletkező áramcsúcsokat, különösen induktív és rezisztív terheléseknél. A relé 24-300V AC kimeneti feszültségtartománnyal és 90-280V AC vezérlőfeszültséggel rendelkezik, ami széles alkalmazási területet tesz lehetővé.

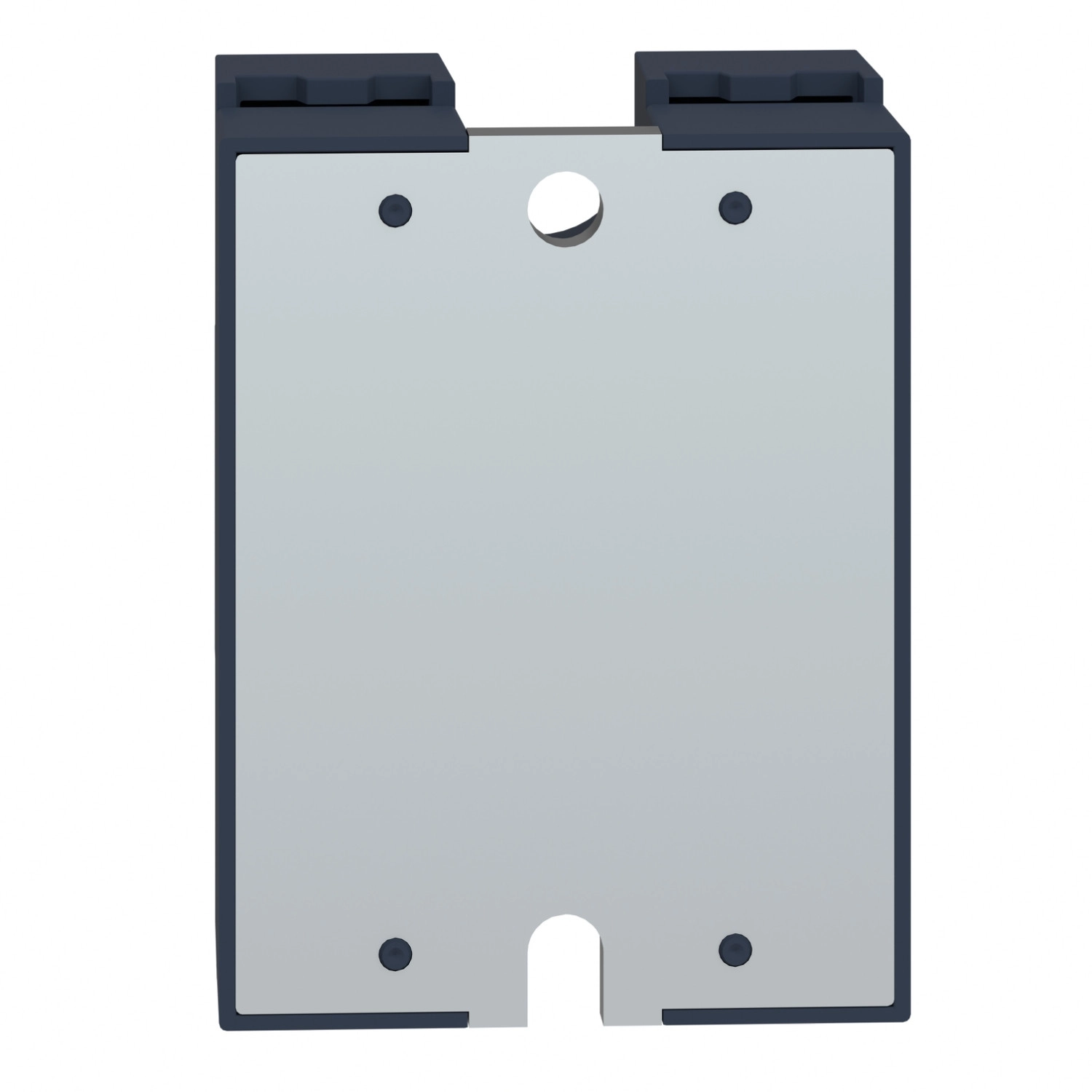

A termék SCR (Silicon Controlled Rectifier) kimenettel rendelkezik és hőátadó paddal szállítják, amely optimalizálja a hőleadást. A relé terhelhetősége 0,15-25A között változik, és megfelelően méretezett hűtőbordával (például SSRHP17 vagy SSRHP25) akár a maximális terhelés is fenntartható. A hűtőborda nélküli alkalmazás esetén a derating görbék szerint kell eljárni, ahol a maximális terhelhetőség körülbelül 5A 20°C környezeti hőmérsékletig, amely érték a hőmérséklet emelkedésével tovább csökken. A termék 0,8 °C/W hőellenállással rendelkezik a félvezető csatlakozás és a burkolat között, a hőátadó pad impedanciája pedig 0,48 °C-in²/W 25 psi nyomás mellett.
A relé ipari környezetben való használatra tervezték, amit a -40°C és +80°C közötti üzemi hőmérséklet-tartomány, valamint az IP20 védettség is jelez. A termék tartalmaz egy zöld LED-et a bemenet állapotának jelzésére. A csatlakozások csavaros sorkapcsokkal történnek, amelyek különböző méretű vezetékeket és villás/gyűrűs kábelsarukat is elfogadnak. Az előírt meghúzási nyomaték a bemenetnél 1,5-1,7 Nm, a kimenetnél pedig 2-2,2 Nm. A relé kiemelkedően magas, 1000 MOhm szigetelési ellenállással rendelkezik 500V DC feszültségen mérve, ami garantálja a biztonságos működést. A dielektromos szilárdság 4 kV AC a bemenet/kimenet között, és szintén 4 kV AC a bemenet vagy kimenet és a burkolat között.
Az SSP1A125M7T relé megfelel a nemzetközi szabványoknak (IEC 62314, IEC 60950-1) és rendelkezik UL, CSA, CE és EAC tanúsítványokkal. A terméket motorvezérlésre is használhatják, támogatva a 0,5 LE 120V AC vagy 1 LE 240V AC motorok vezérlését. A relé méretei kompaktak, mindössze 44,45 mm széles, 58,89 mm magas és 34,29 mm mély, ami megkönnyíti a beépítést szűkebb helyekre is. A relé nettó tömege 89,2 g, és megbízhatósági mutatói (MTTFd = 1875,9 év, B10d = 1731395) kiemelkedőek, ami hosszú távú, problémamentes üzemeltetést biztosít a felhasználók számára. Az SSP1A125M7T tökéletes választás fűtésvezérlés, motorvezérlés, világításvezérlés vagy egyéb ipari alkalmazások esetén, ahol fontos a hosszú élettartam és a zajmentes elektronikus kapcsolás.
Schneider Electric Harmony Solid State Relays - SSP1A125M7T műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozék: Hőátadó pad
Termék típusa: Panel szerelésű relé
Rövid név: SSP1
Szerelési mód: Panel
Fázisok száma: 1 fázis
Névleges áram: 25 A
Szilárdtest kimenet típusa: SCR kimenet, nullfeszültségű kapcsolás
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Tesztgomb: Nincs
Vezérlőkör feszültsége: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsolás
Maximális kapcsolási feszültség: 10 V AC kikapcsolás
Válaszidő: 30 ms (kikapcsolás), 25 ms (bekapcsolás)
Bemeneti áram: 5...10 mA
Kimeneti feszültség: 24...300 V AC
Terhelési áram: 0,15...25 A
Tranziens túlfeszültség: 600 V
Áramlökés: 250 A 16,6 ms időtartamra
Maximális I²t biztosítóhoz: 259 A².s 8,33 ms-ra 60 Hz-en, 285 A².s 10 ms-ra 50 Hz-en
Koordinációs típusok: 1. típus - 25 A kismegszakító (MCB) - B görbe, 2. típus - 20 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő besorolás: 0,5 LE 120 V AC, 1 LE 240 V AC
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet
Dielektromos szilárdság: 4 kV AC bemenet/kimenet, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-átütési feszültség: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Mechanikai jellemzők
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások: Csavaros sorkapcsok különböző keresztmetszetekhez, villás csatlakozók és gyűrűs saruk
Hőellenállás: 0,8 °C/W csatlakozás és ház között
Hőátadó pad impedancia: 0,48 °C-in²/W 25 psi-nél
LED kijelző: Zöld LED a bemenetnél
IP védettség: IP20
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok és szabványok
Termék tanúsítványok: CSA, UL, CE, EAC
Jelölések: UL, CSA, EAC, CE
Szabványok: CSA C22.2 No 14-13, IEC 62314, IEC 60950-1, UL 508
