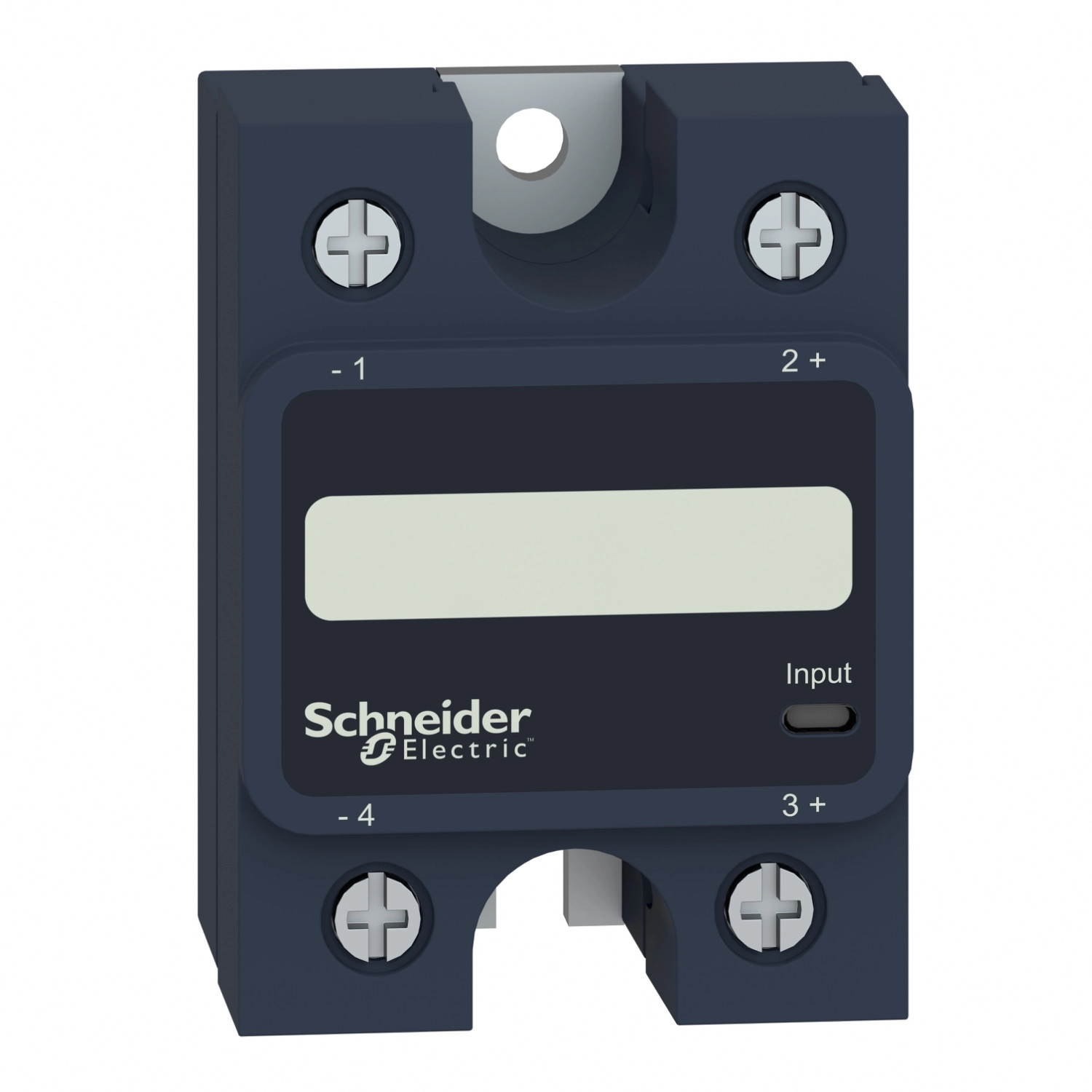

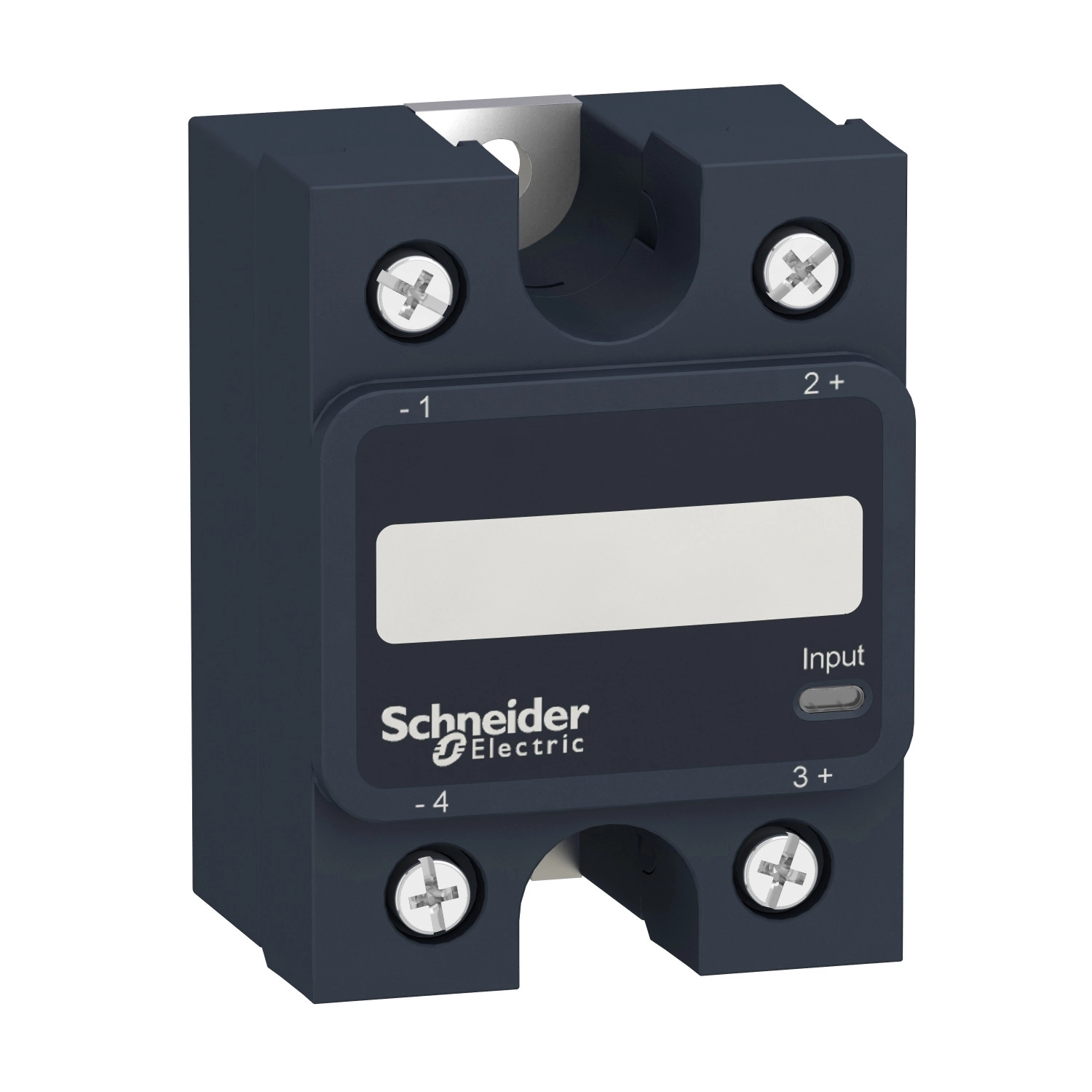

A Schneider Electric Harmony SSP1A125M7 szilárdtestrelé kiváló megoldást kínál az ipari kapcsolási alkalmazások számára, ahol megbízható és hosszú élettartamú komponensekre van szükség. Ez az egyfázisú, panelre szerelhető relé nullfeszültségű kapcsolási technológiával rendelkezik, amely minimalizálja a kapcsolási tranziens jelenségeket, így védve a kapcsolt berendezéseket és hosszabbítva az eszköz élettartamát.
A Harmony Solid State Relays termékcsalád részeként a SSP1A125M7 modell 25 amper névleges áramerősségével széles felhasználási területen alkalmazható. A relé 90-280 V AC vezérlési feszültségtartománnyal működik, míg kimenetén 24-300 V AC feszültséget képes kapcsolni. Ez a sokoldalúság lehetővé teszi, hogy különböző ipari környezetekben és változatos alkalmazásokban használhasd, legyen szó fűtésvezérlésről, motorirányításról vagy más ipari folyamatokról.
A SSP1A125M7 különlegessége a SCR (Silicon Controlled Rectifier) kimeneti technológia, amely nullfeszültségű kapcsolást biztosít, jelentősen csökkentve az elektromágneses interferenciát (EMI) és a hálózati zavarokat. A relé válaszideje 25 ms bekapcsoláskor és 30 ms kikapcsoláskor, ami gyors és pontos működést biztosít. Az eszköz 0,15-25 A közötti terhelőáramot képes kapcsolni, 0,5-ös teljesítménytényező mellett. A készülék különösen alkalmas motoros alkalmazásokra is, hiszen 120 V AC esetén 0,5 lóerős, 240 V AC esetén pedig 1 lóerős motorok vezérlésére képes.
A biztonságot és megbízhatóságot több tulajdonság is garantálja: a relé 250 A túláram-védelemmel rendelkezik 16,6 ms időtartamra, valamint kiváló dielektromos szigetelési tulajdonságokkal bír (4 kV AC bemenet/kimenet között és bemenet vagy kimenet és ház között). Az eszköz impulzus-túlfeszültség tűrőképessége (Uimp) 6 kV a kimenet és ház, valamint a bemenet és kimenet között. IP20-as védettségi fokozata megfelelő védelmet nyújt ipari környezetben. A zöld LED indikátor a bemenet állapotát jelzi, megkönnyítve a diagnosztikát és a hibaelhárítást. A termék működési hőmérséklettartománya rendkívül széles: -40°C és +80°C között üzemeltethető, ami extrém körülmények között is megbízható működést biztosít.
A Schneider Electric SSP1A125M7 szilárdtestrelé szerelése és csatlakoztatása egyszerű. Az eszköz csavaros csatlakozókkal rendelkezik, amelyek különböző kábelméreteket fogadnak (bemenetnél 0,2-3,3 mm², kimenetnél 0,5-8,26 mm²), valamint villáskábelsarukkal és gyűrűs kábelsarukkal is használható. A magas biztonsági megbízhatósági mutatók (B10d = 1731395, MTTFd = 1875,9 év) kiemelkedő élettartamot és megbízhatóságot jeleznek. A termék megfelel a nemzetközi szabványoknak, többek között az IEC 62314, UL 508, IEC 60950-1 és CSA C22.2 No 14-13 előírásainak, és rendelkezik CE, CSA, UL és EAC tanúsítványokkal, amely bizonyítja minőségét és megfelelőségét a különböző piacokon.
Schneider Electric Harmony Solid State Relays - SSP1A125M7 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Panel mount relay (Panelre szerelhető relé)
Rövidnév: SSP1
Szerelési mód: Panel
Fázisok száma: 1 fázis
Névleges áram: 25 A
Szilárdtest kimenet típusa: SCR kimenet, nullfeszültségű kapcsolás
Kimenet kapcsolási módja: Nullfeszültségű kapcsolás
Vezérlő áramkör
Tesztgomb: Nincs
Vezérlőáramkör feszültsége: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsoláskor
Maximális kapcsolási feszültség: 10 V AC kikapcsoláskor
Válaszidő: 30 ms (kikapcsolás), 25 ms (bekapcsolás)
Bemeneti áram: 5...10 mA
Kimeneti jellemzők
Kimeneti feszültség: 24...300 V AC
Terhelőáram: 0,15...25 A
Átmeneti túlfeszültség: 600 V
Túláram: 250 A 16,6 ms-ig
Maximális I²t olvadáshoz: 259 A².s 8,33 ms-nál 60 Hz-en, 285 A².s 10 ms-nál 50 Hz-en
Koordinációs típus: Type 1 - 25 A miniatűr megszakító (MCB) - B görbe, Type 2 - 20 A miniatűr megszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlési besorolás: 0,5 LE 120 V AC, 1 LE 240 V AC
Szigetelési tulajdonságok
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-túlfeszültség tűrőképesség: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozások és mechanikai jellemzők
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozók: Csavaros csatlakozók különböző méretekhez, villás típusú csatlakozók, gyűrűs kábelsaruk
Hőellenállás: 0,8 °C/W csatlakozás és ház között
LED kijelző: LED, zöld (bemenet jelzésére)
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Nettó tömeg: 89,2 g
Környezeti feltételek
Környezeti hőmérséklet működés közben: -40...80 °C
Környezeti hőmérséklet tároláskor: -40...125 °C
Szennyezettségi fokozat: 2
Túlfeszültségi kategória: III
Tanúsítványok és szabványok
Terméktanúsítványok: CE, CSA, UL, EAC
Jelölések: CE, EAC, CSA, UL
Szabványok: IEC 62314, UL 508, IEC 60950-1, CSA C22.2 No 14-13
