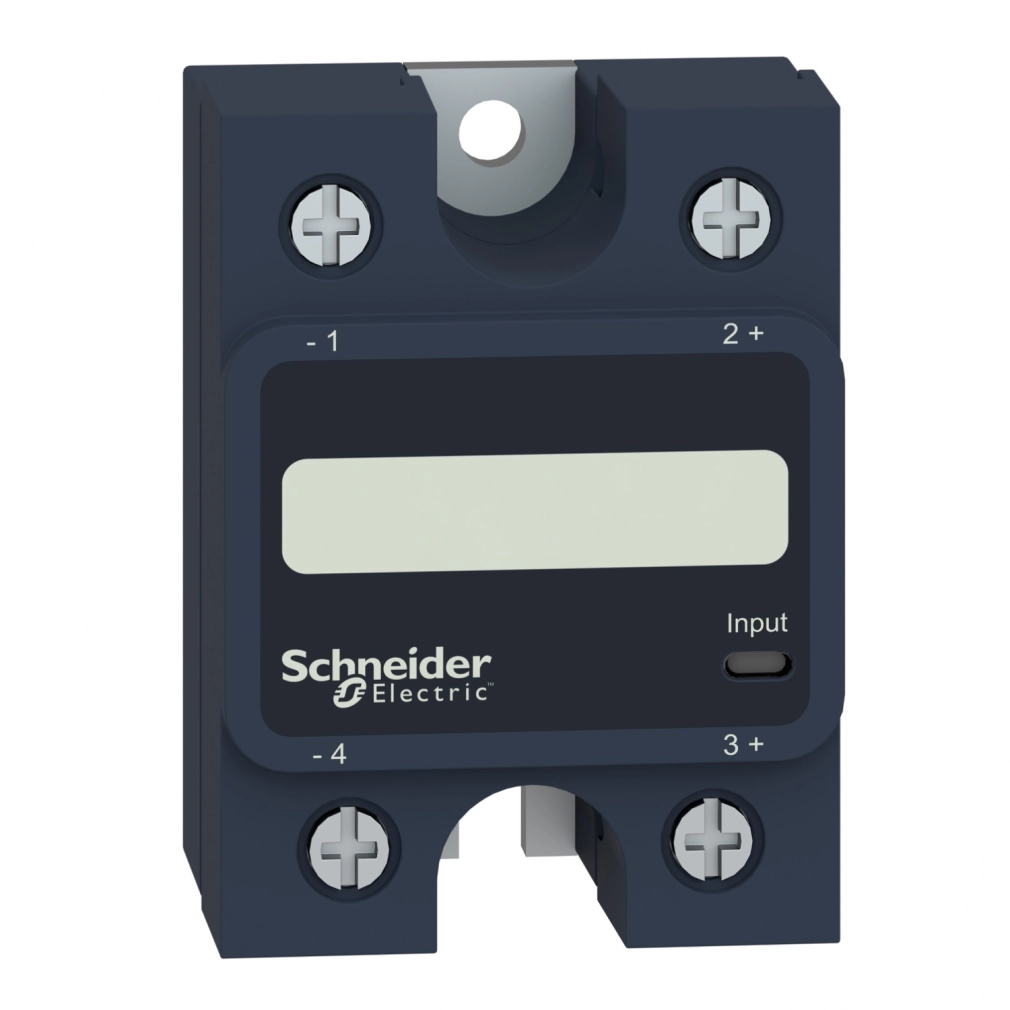

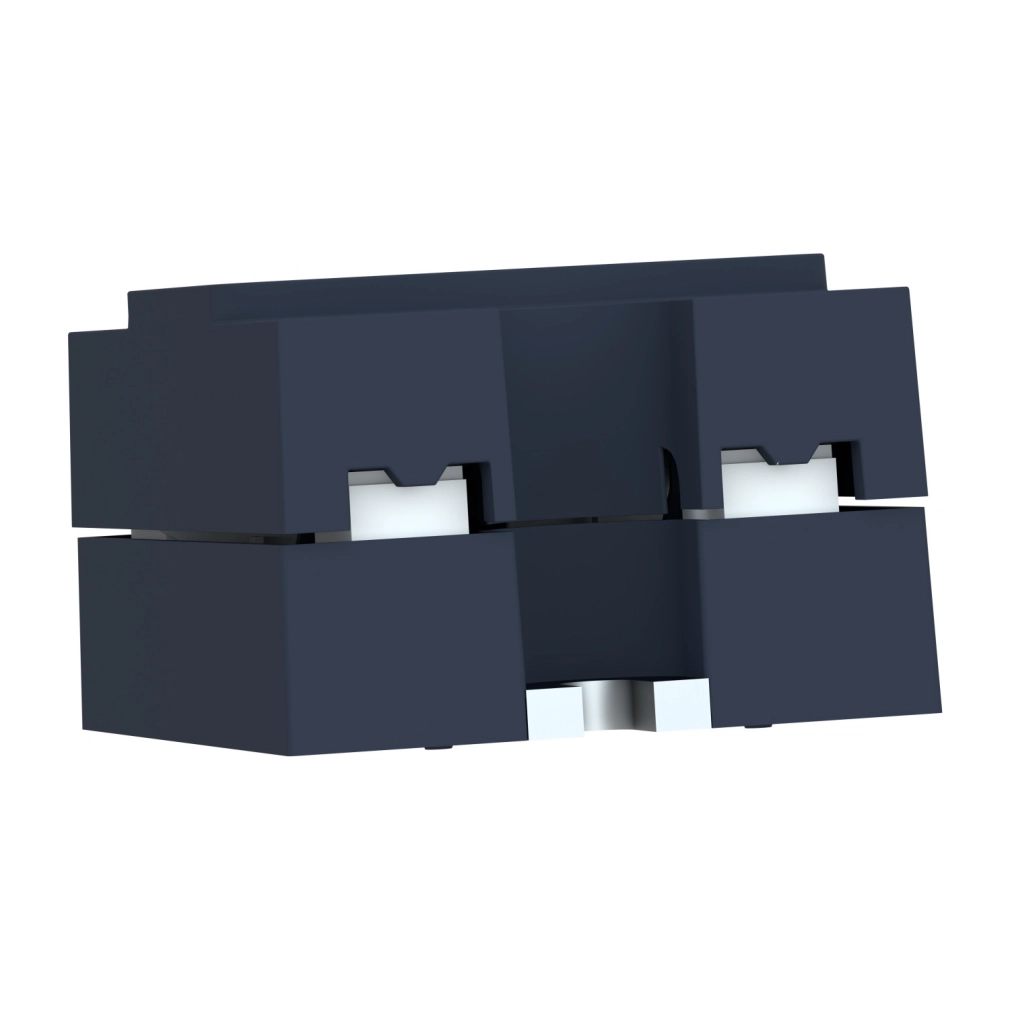

A Schneider Electric SSP1A125BDT egy kiváló minőségű, egyfázisú, szilárdtest relé, amely a Harmony Solid State Relays termékcsaládba tartozik. Ez a 25A névleges áramerősségű, panelre szerelhető relé nullfeszültségű kapcsolási technológiát alkalmaz, ami jelentősen csökkenti az elektromágneses interferenciát és minimalizálja a kapcsolási tranzienseket a vezérelt eszközökben.
A SSP1A125BDT relé különösen alkalmas nagy kapcsolási gyakoriságot igénylő alkalmazásokhoz, ahol a hagyományos elektromechanikus relék gyorsan elhasználódnának. A termék 3-32V DC vezérlőfeszültséggel működik, miközben 24-300V AC kimeneti feszültségtartományt képes kapcsolni. A nullfeszültségű kapcsolási technológia biztosítja, hogy a kapcsolás mindig a szinuszgörbe nulla átmenetéhez közel történjen, ezáltal minimalizálva a kapcsolási zajokat és védve a kapcsolt eszközöket a hirtelen áramlökésektől. A zöld LED indikátor egyértelműen jelzi a bemeneti vezérlőjel meglétét, így a működés vizuálisan is könnyen ellenőrizhető.

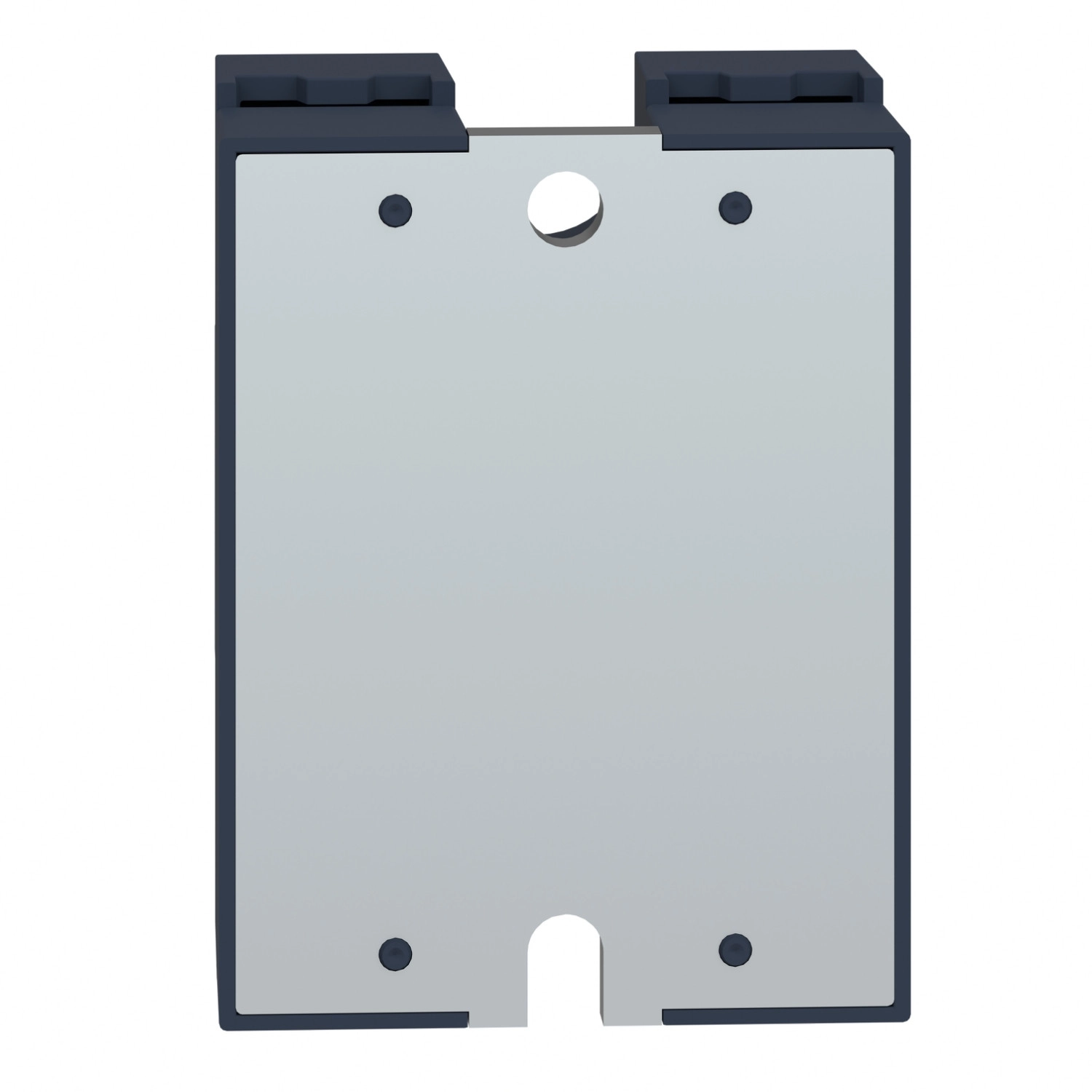

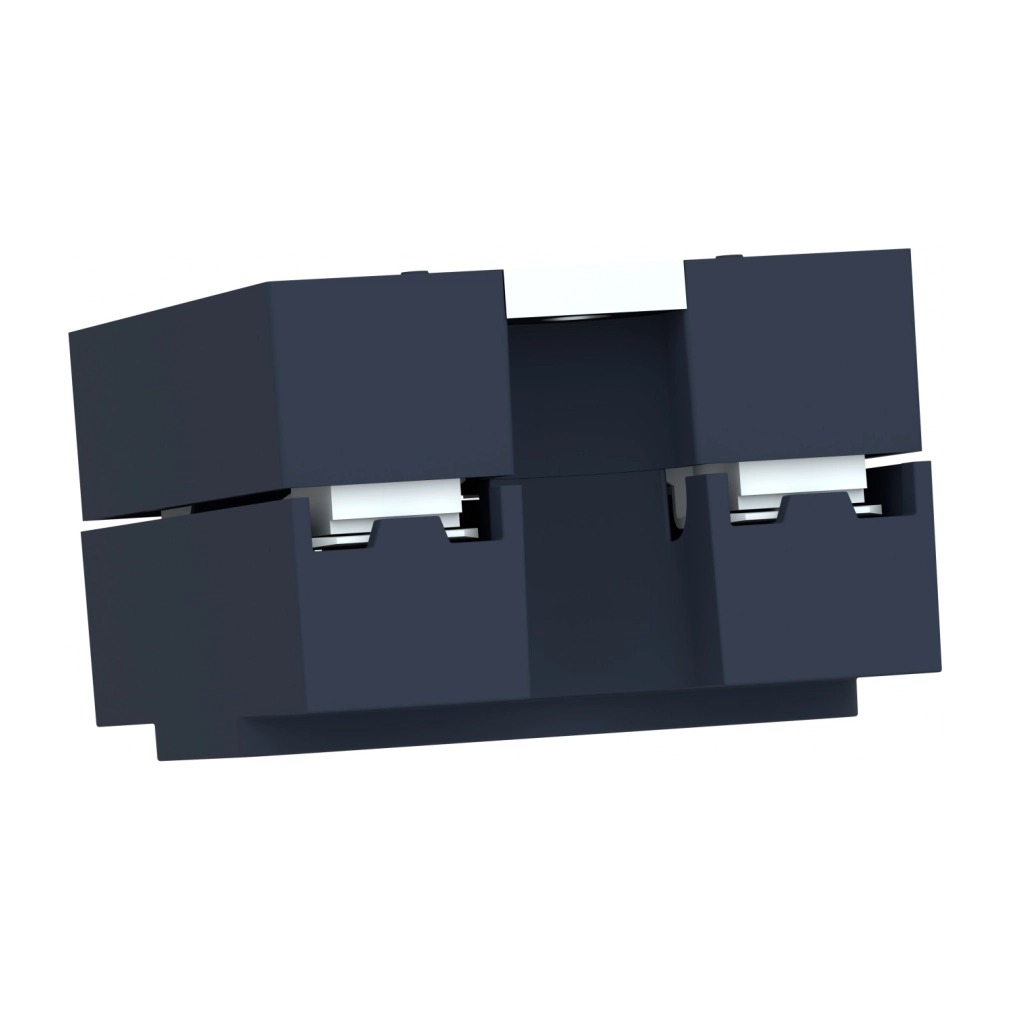

A relé tartalmaz egy hőátadó lapot, amely javítja a hőelvezetést és ezáltal növeli a termék élettartamát és megbízhatóságát. A technikai paraméterek tekintetében a SSP1A125BDT rendkívül impresszív: 0,5 ciklus kapcsolási idő mind bekapcsoláskor, mind kikapcsoláskor; 250A túláram-képesség 16,6 milliszekundumig; 1000 MOhm szigetelési ellenállás 500V DC mellett; valamint kettős szigetelés (4kV AC) a bemenet és kimenet között. A termék IP20 védettségi szinttel rendelkezik, és -40...+80°C közötti környezeti hőmérsékleten üzemeltethető.
A Schneider Electric SSP1A125BDT relé univerzális csatlakozási lehetőségeket kínál: csavaros sorkapcsok különböző kábelméretekhez, valamint villa- és gyűrűs kábelsaruk használatának lehetősége mind a bemeneti, mind a kimeneti oldalon. A motorvezérlés területén a relé alkalmas 0,5 lóerős motorok vezérlésére 120V AC feszültségen, illetve 1 lóerős motorok vezérlésére 240V AC feszültségen. A rendkívül magas megbízhatóságot a B10d = 1731395 és MTTFd = 1875,9 év biztonsági adatok is alátámasztják, ami kivételes élettartamot és működési stabilitást jelez. A termék rendelkezik UL, CSA, CE és EAC minősítésekkel, megfelelve a nemzetközi szabványoknak, mint az UL 508, IEC 60950-1, IEC 62314 és CSA C22.2 No 14-13.
Schneider Electric Harmony Solid State Relays - SSP1A125BDT műszaki adatok
Fő jellemzők
Terméktípus: Panel szerelésű relé
Termékcsalád: Harmony Solid State Relays
Rövid megnevezés: SSP1
Mellékelt tartozék: Hőátadó lap
Fázisszám: 1 fázis
Névleges áram: 25 A
Szilárdtest kimenet típusa: SCR kimenet, nullfeszültségű kapcsolás
Kimenet kapcsolási módja: Nullfeszültségű kapcsolás
Kiegészítő adatok
Tesztgomb: Nincs
Vezérlő áramkör feszültsége: 3...32 V DC
Minimális kapcsolási feszültség: 3 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 10 mA 12 V DC-nél
Kimeneti feszültség: 24...300 V AC
Terhelőáram: 0,15...25 A
Tranziens túlfeszültség: 600 V
Túláram: 250 A 16,6 ms-ig
Maximális I²t olvadás: 259 A².s 8,33 ms-ra 60 Hz-en, 285 A².s 10 ms-ra 50 Hz-en
Koordinációs típus: 1-es típus - 25 A kismegszakító (MCB) - B görbe, 2-es típus - 20 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/μs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlési besorolás: 0,5 LE 120 V AC, 1 LE 240 V AC
Szigetelési jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 10 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-állóképesség: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozás és mechanikai adatok
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozás - sorkapcsok: Csavaros sorkapcsok különböző kábelméretekhez a bemenet és kimenet oldalán, villa típusú csatlakozók és gyűrűs saruk támogatása
Hőellenállás: 0,8 °C/W csomópont és ház között
Hőátadó lap impedancia: 0,48 °C-in²/W 25 psi-nél
LED kijelző: LED, zöld a bemenethez
IP védettségi fokozat: IP20
Megbízhatósági adatok
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Környezeti feltételek
Működési környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok
Terméktanúsítványok: EAC, CE, UL, CSA
Jelölések: UL, CE, CSA, EAC
Szabványok: UL 508, IEC 60950-1, IEC 62314, CSA C22.2 No 14-13
Fizikai jellemzők
Nettó tömeg: 89,2 g
Eszköz megjelenítése: Teljes termék
