A Schneider Electric SSP1A125BDS egy csúcstechnológiás szilárdtestrelé a Harmony termékcsaládból, amely ideális megoldást kínál ipari kapcsolási feladatokra. Ez a panel-rögzítésű, egyfázisú relé 25 A névleges áramerősséggel rendelkezik, és kiváló választás olyan alkalmazásokhoz, ahol fontos a megbízható, hosszú élettartamú kapcsolás és a pontos teljesítményszabályozás.
A SSP1A125BDS nullfeszültségű kapcsolási technológiával (zero voltage switching) működik, ami jelentősen csökkenti a kapcsolási zavarokat és az elektromágneses interferenciát. A relé SCR (Silicon Controlled Rectifier) kimeneti típussal rendelkezik, ami biztosítja a precíz működést és a hosszú élettartamot. A termék 24-300 V AC kimeneti feszültségtartománya és 0,15-25 A terhelési áram tartománya széles felhasználási területet tesz lehetővé. A vezérlőáramkör 4-32 V DC feszültségtartományban működik, mindössze 10 mA bemeneti áramot igényel 12 V DC esetén. A relé intelligens diagnosztikai funkcióval és termikus párnával is el van látva, ami fokozza a biztonságot és javítja a hőelvezetést.
A SSP1A125BDS kiemelkedő műszaki jellemzőkkel rendelkezik. Bemeneti oldalon a minimális kapcsolási feszültség 4 V DC bekapcsoláskor, míg a maximális kikapcsolási feszültség 1 V DC. A válaszidő rendkívül gyors: mind bekapcsolásnál, mind kikapcsolásnál mindössze 0,5 ciklus. A relé lenyűgöző túláram-kezelési képességgel bír - 250 A-es túlfeszültséget képes kezelni 16,6 ms-ig, I²t értéke pedig 259 A².s 8,33 ms-nál 60 Hz-en, illetve 258 A².s 10 ms-nál 50 Hz-en. A termék kompatibilitást biztosít 1-es típusú (25 A-es kismegszakító, B görbe) és 2-es típusú (20 A-es kismegszakító, B görbe) védelmekkel. A maximális szivárgási áram kikapcsolt állapotban csupán 1 mA, míg a maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,15 V. A DV/dt érték 500 V/µs kikapcsolt állapotban a maximális feszültségnél, a teljesítménytényező pedig 0,5 maximális terhelésnél. A SSP1A125BDS motorvezérlési teljesítménye 0,5 LE 120 V AC-nél, illetve 1 LE 240 V AC-nél.
A SSP1A125BDS magas szintű szigetelési tulajdonságokkal büszkélkedhet, beleértve az 1000 MOhm szigetelési ellenállást 500 V DC-nél, valamint a 4 kV AC dielektromos szilárdságot a bemenet/kimenet és a ház között. Az impulzusfeszültség-állóság 6 kV a kimenet-ház és a bemenet-kimenet között. A relé IP20 védelmi fokozattal rendelkezik, és számos nemzetközi szabványnak megfelel, beleértve az EAC, CSA, UL és CE tanúsítványokat. A biztonsági megbízhatósági adatai szintén kiemelkedőek: B10d értéke 1731395, MTTFd értéke pedig 1875,9 év. A termék -40°C és 80°C közötti üzemi hőmérséklettartományban működik, tárolási hőmérséklettartománya pedig -40°C és 125°C között van. A szennyezettségi fok 2, a túlfeszültségi kategória pedig III.

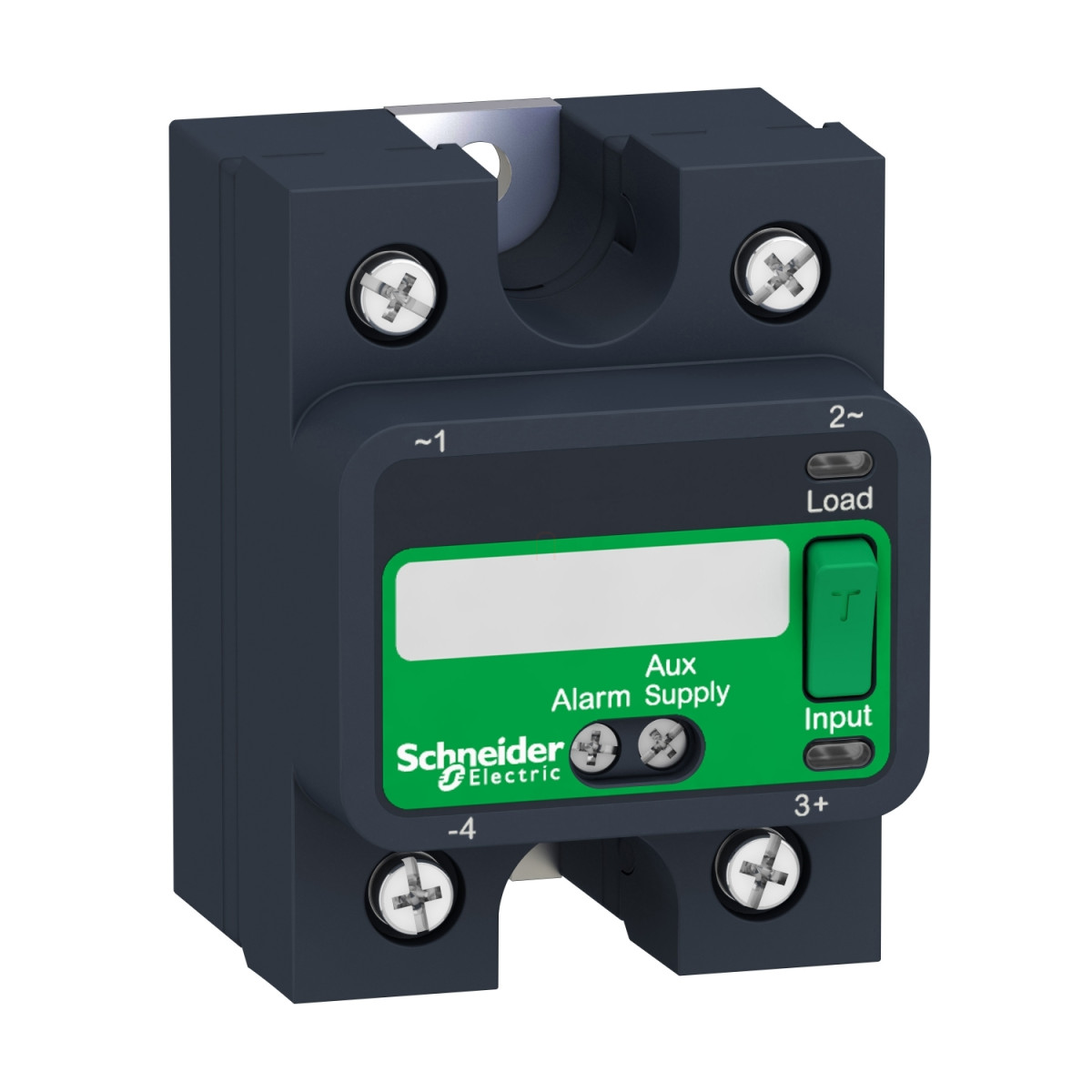

Schneider Electric Harmony Solid State Relays - SSP1A125BDS műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Mellékelt tartozék: Termikus párna
Terméktípus: Panelre szerelhető relé
Eszköz rövid neve: SSP1
Szerelési támogatás: Panel
Fázisok száma: 1 fázis
Névleges áram: 25 A
Szilárdtest kimenet típusa: SCR kimenet, Nullfeszültségű kapcsolás
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Tesztgomb: Tesztgombbal
Vezérlőáramkör feszültsége: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsoláskor
Maximális kapcsolási feszültség: 1 V DC kikapcsoláskor
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 10 mA 12 V DC esetén
Kimeneti feszültség: 24...300 V AC
Terhelési áram: 0,15...25 A
Átmeneti túlfeszültség: 600 V
Túláram: 250 A 16,6 ms-ig
Maximum I²t olvadáshoz: 259 A².s 8,33 ms-nál 60 Hz-en, 258 A².s 10 ms-nál 50 Hz-en
Koordinációs típus: 1-es típus - 25 A kismegszakító (MCB) - B görbe, 2-es típus - 20 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő besorolás: 0,5 LE 120 V AC, 1 LE 240 V AC
Műszaki jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 10 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzusfeszültség-állóság: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Termikus ellenállás: 0,8 °C/W csatlakozás és ház között
LED kijelző: Folyamatos zöld LED ON állapot jelzésére a vezérlőbemenet/tesztgomb működtetésekor, Folyamatos sárga LED ON állapot jelzésére terhelésnél, Villogó sárga LED a terhelés bekapcsolásakor, Folyamatos piros LED nyitott áramkörre a vezérlőbemenetkor, Villogó piros LED a terhelés lekapcsolásakor/rövidzárlatnál
Maximális riasztási kimeneti áram: 30 mA 32 V DC-nél
Minimális terhelési áram: 150 mA
IP védettségi fokozat: IP20
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Terméktanúsítványok: EAC, CSA, UL, CE
