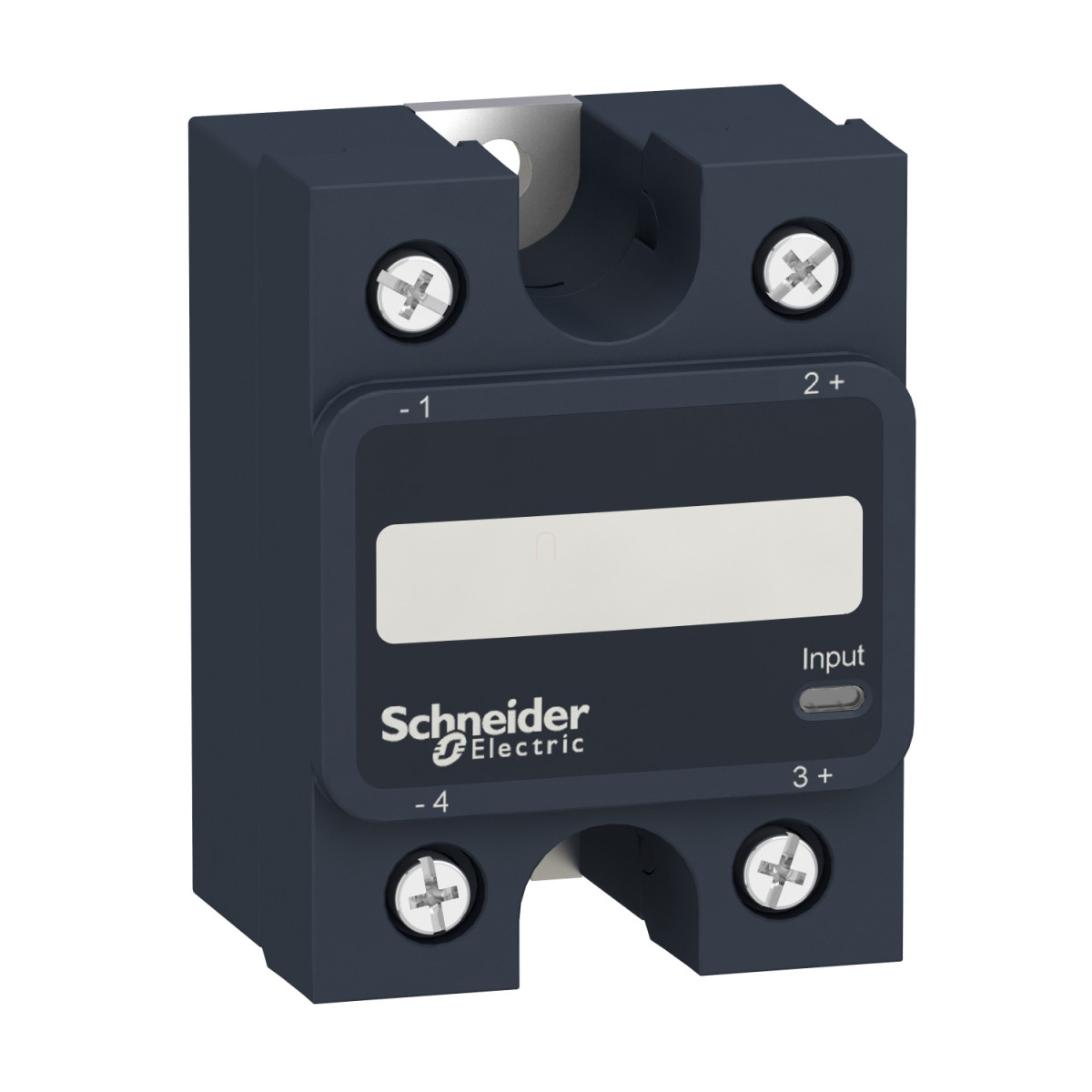

A Schneider Electric Harmony Solid State Relays sorozatából származó SSP1A125BD egy rendkívül megbízható, panel szerelésű, egyfázisú szilárdtestrelé, amely kiváló megoldást nyújt az ipari automatizálási és vezérlési alkalmazásokhoz. Ez a kompakt, mégis nagy teljesítményű készülék nullfeszültségű kapcsolási technológiát alkalmaz, ami biztosítja a minimális elektromágneses zavarokat és jelentősen csökkenti a kapcsolási tranziens jelenségeket.
A relé 3-32V DC vezérlőfeszültséggel működtethető, míg kimeneti oldalon 24-300V AC tartományban képes terheléseket kapcsolni, akár 25A áramerősséggel. Ez a sokoldalúság lehetővé teszi, hogy széles körben alkalmazd különböző ipari környezetben, legyen szó fűtőelemekről, motorvezérlésről vagy egyéb induktív, illetve rezisztív terhelésekről. A zöld LED kijelző egyértelmű vizuális visszajelzést ad a működési állapotról, míg az IP20-as védettségi besorolás megfelelő védelmet biztosít normál ipari környezetben.
A SSP1A125BD szilárdtestrelé kiemelkedő műszaki paraméterekkel rendelkezik, például 0,5 ciklus kapcsolási idővel mind bekapcsoláskor, mind kikapcsoláskor, valamint 250A-es túláram-elviselő képességgel (16,6 ms időtartamra). A maximális I²t érték 259 A².s 8,33 ms-re 60 Hz-nél, illetve 285 A².s 10 ms-re 50 Hz-nél. Az eszköz 1000 MOhm szigetelési ellenállást kínál 500V DC-nél, valamint 4 kV-os dielektromos szilárdságot biztosít a bemenet/kimenet között és a bemenet vagy kimenet és ház között. A relé továbbá 6 kV névleges impulzus-állósági feszültséggel rendelkezik.
A Schneider Electric SSP1A125BD szilárdtestrelét különösen ajánljuk olyan alkalmazásokhoz, ahol kritikus fontosságú a megbízható és precíz kapcsolás, valamint a hosszú élettartam. Az eszköz MTTFd (átlagos hiba mentes működési idő) értéke 1875,9 év, B10d értéke pedig 1731395, ami kimagasló megbízhatóságra utal. A széles működési hőmérséklet-tartomány (-40...80°C) lehetővé teszi a különböző környezeti feltételek melletti használatot, míg a kompakt méretek (59,89 mm magasság, 44,45 mm szélesség) megkönnyítik a beépítést szűk helyekre is. A terméket többek között a CSA, UL, CE és EAC szabványoknak megfelelően tanúsították, így különböző nemzetközi piacokon is biztonsággal alkalmazható.
Schneider Electric Harmony Solid State Relays - SSP1A125BD - SSP hűtőbordára szerelhető szilárdtestrelé műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Panel szerelésű relé
Rövid terméknév: SSP1
Szerelési mód: Panel
Fázisok száma: 1 fázis
Névleges áram [In]: 25 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Teszt gomb: Teszt gomb nélkül
Vezérlőáramkör feszültsége [Uc]: 3...32 V DC
Minimális kapcsolási feszültség: 3 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 10 mA 12 V DC-nél
Kimeneti feszültség: 24...300 V AC
Terhelési áram: 0,15…25 A
Tranziens túlfeszültség: 600 V
Túláram: 250 A 16,6 ms-ig
Maximális I²t érték biztosítékozáshoz: 259 A².s 8,33 ms-ra 60 Hz-nél, 285 A².s 10 ms-ra 50 Hz-nél
Koordinációs típus: 1-es típus - 25 A miniatűr megszakító (MCB) - B görbe, 2-es típus - 20 A miniatűr megszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő teljesítmény: 0,5 LE 120 V AC, 1 LE 240 V AC
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 10 pF bemenet/kimenet esetén
Elektromos jellemzők
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-állósági feszültség [Uimp]: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozások
Meghúzási nyomaték: 1,5...1,7 Nm bemenetnél, 2...2,2 Nm kimenetnél
Csatlakozás - kapcsok: Csavaros csatlakozók különböző méretekhez
Egyéb jellemzők
Hőellenállás: 0,8 °C/W csomópont és ház között
LED kijelző: LED, zöld a bemenet jelzésére
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok: MTTFd = 1875,9 év, B10d = 1731395
Nettó tömeg: 89,2 g
Környezeti jellemzők
Környezeti levegő hőmérséklete működés közben: -40…80 °C
Környezeti levegő hőmérséklete tárolás közben: -40…125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Minősítések és megfelelőségek
Terméktanúsítványok: CSA, UL, CE, EAC
Szabványok: UL 508, CSA C22.2 No 14-13, IEC 62314, IEC 60950-1
