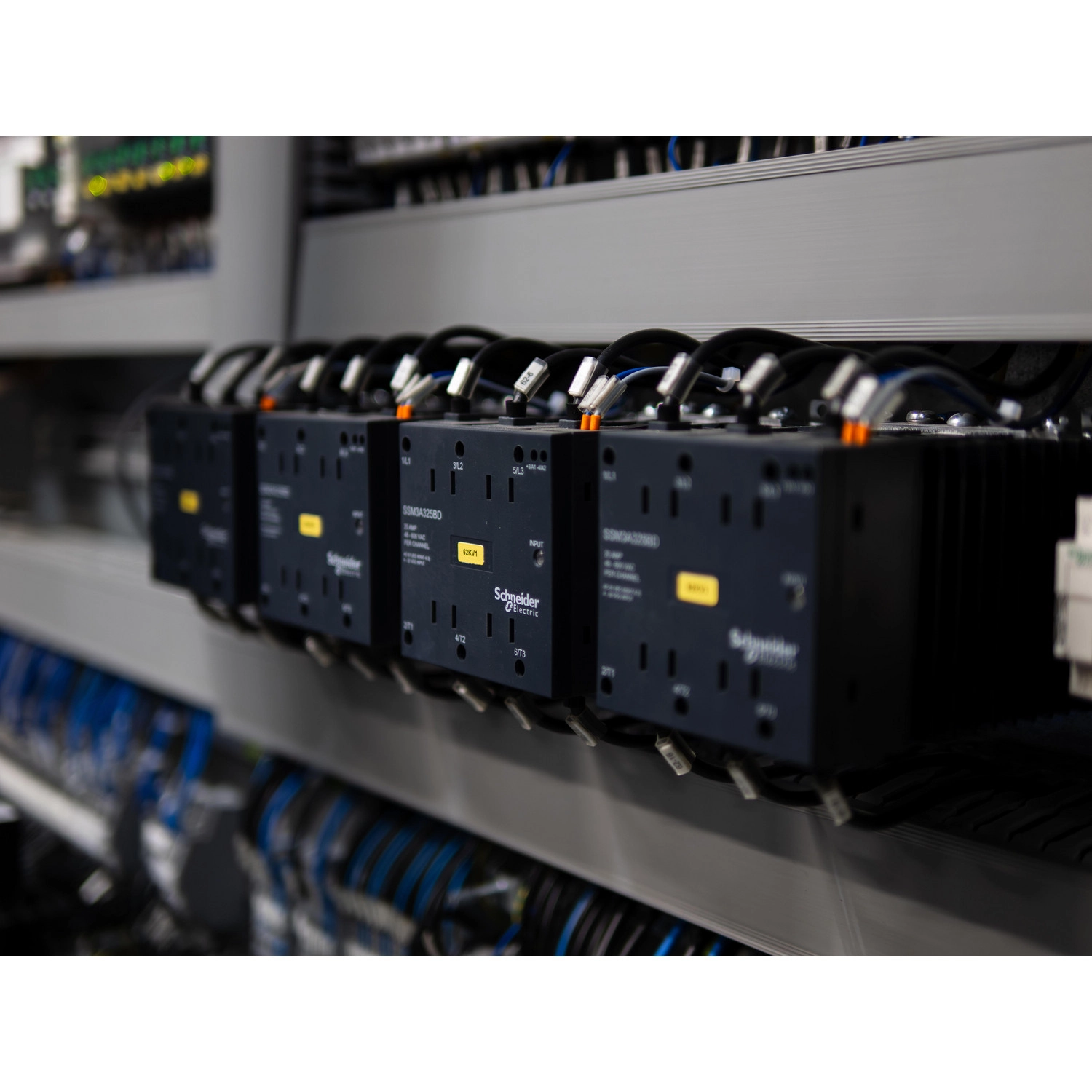

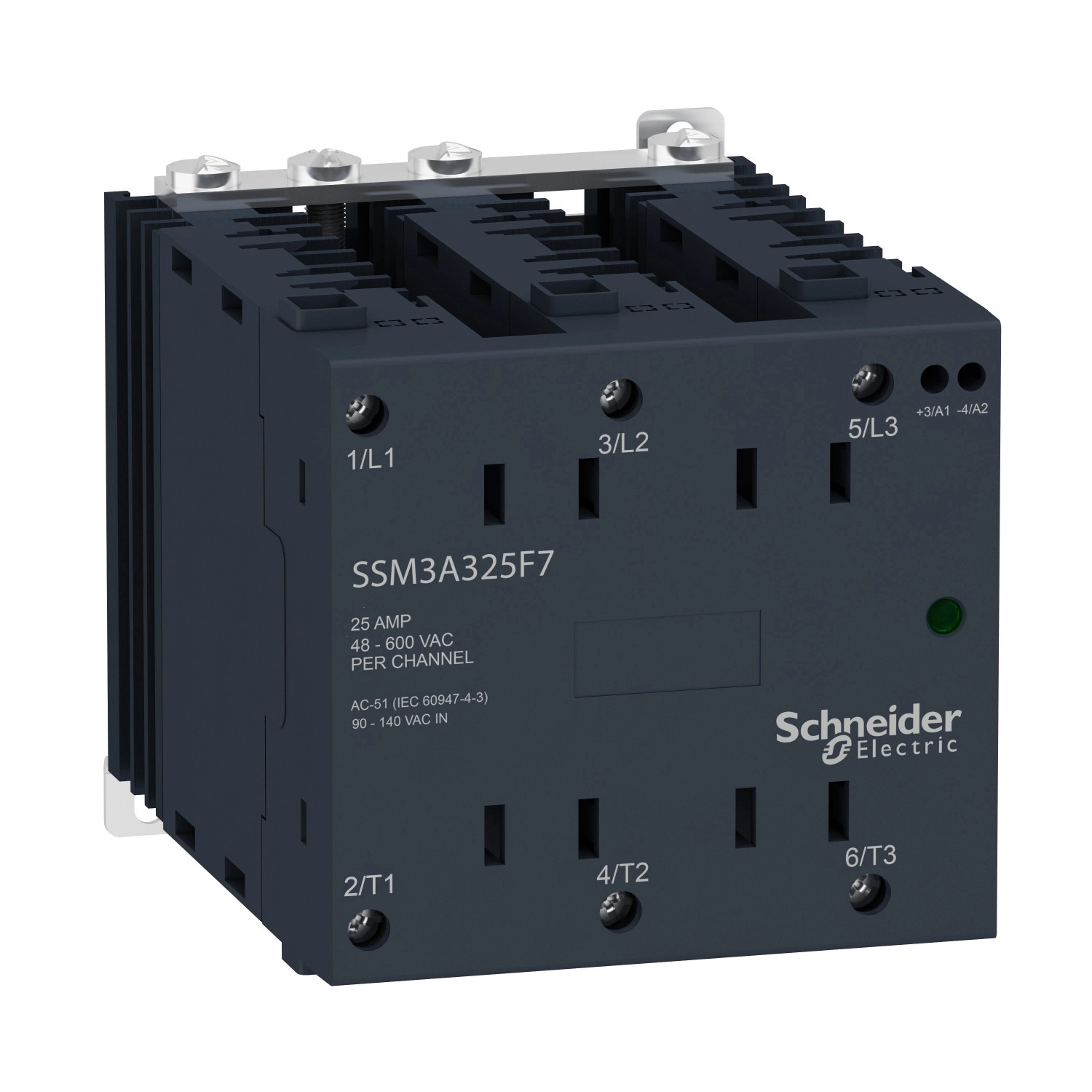

A Schneider Electric Harmony Solid State Relays SSM3A325BDR egy innovatív, előre összeszerelt, 3 fázisú szilárdtest relé, amely kiváló teljesítményt és megbízhatóságot kínál ipari alkalmazásokhoz. A DIN sínre szerelhető kivitelnek köszönhetően könnyen telepíthető bármilyen vezérlőszekrénybe, míg a random feszültség kapcsolási mód optimális működést biztosít a legkülönfélébb terhelések esetén is. A termék 25A névleges árammal rendelkezik, bemeneti feszültségtartománya 4...32V DC, kimeneti feszültségtartománya pedig 48...600V AC, ami széles felhasználási lehetőséget biztosít az ipari automatizálásban és motorvezérlésben.
A Harmony SSM3 sorozatú relé 3 csatornával és 3 fázissal rendelkezik, ami ideálissá teszi háromfázisú motorok vezérlésére. A modell rendelkezik zöld LED-es állapotjelzéssel a bemeneti állapot könnyű nyomon követéséhez. Az egység 4V DC bekapcsolási és 1V DC kikapcsolási feszültséggel működik, bemeneti árama 22...28 mA. A terméket úgy tervezték, hogy széles hőmérséklet-tartományban (-20...80°C) megbízhatóan működjön, így szélsőséges körülmények között is alkalmazható. A szimmetrikus DIN sínre történő szerelhetőség egyszerű és gyors telepítést tesz lehetővé, miközben az IP20-as védettség megfelelő védelmet nyújt a por és az érintés ellen.
A Schneider Electric SSM3A325BDR szilárdtest relé kiváló elektromos paraméterekkel rendelkezik, amelyek garantálják a hosszú élettartamot és a megbízható működést. A 0,1...25A terhelési áram, az 1100V tranziens túlfeszültség elleni védelem, valamint a 286A/50Hz (20ms) és 300A/60Hz (16,6ms) túláram-kapacitás kimagasló teljesítményt biztosít. A termék on-state állapotban kevesebb mint 1,35V feszültségesést produkál, off-state állapotban pedig mindössze 0,25 mA szivárgási árammal működik. A 4 kV AC dielektromos szilárdság a bemenet/kimenet és a bemenet vagy kimenet és ház között magas szintű szigetelést biztosít, növelve a termék biztonságosságát. A III-as túlfeszültség kategória tovább erősíti a készülék megbízhatóságát ipari környezetben.
A Schneider Electric SSM3A325BDR motorteljesítménye a különböző feszültségszinteken a következő: 1 lóerő 40°C-on 240V AC esetén, 2 lóerő 40°C-on 380V AC esetén, és 3 lóerő 40°C-on 480V AC esetén. A termék méretei: 90 mm szélesség, a terméken nincs tesztgomb. A csatlakozások csavaros sorkapcsokkal történnek: bemenetnél 0,2...1,3 mm² (AWG 24...AWG 16), kimenetnél 1,3...5,3 mm² (AWG 16...AWG 10). A termék meghúzási nyomatéka a bemenetnél 0,6...0,7 N.m, a kimenetnél 1,36...1,7 N.m. Az egység gyors kapcsolási idővel rendelkezik: bekapcsolási idő 0,02 ms, kikapcsolási idő 0,5 ciklus. A termék megfelel a UL 508, IEC 60950-1, CSA C22.2 No 14 szabványoknak, és UL, EAC, CSA tanúsítvánnyal rendelkezik, valamint CE jelöléssel van ellátva, ami bizonyítja a termék nemzetközi minőségi és biztonsági előírásoknak való megfelelését.
Schneider Electric Harmony Solid State Relays - SSM3A325BDR műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Rövid terméknév: SSM3
Termék vagy alkatrész típusa: Moduláris DIN sín relé
Csatornák száma: 3
Fázisok száma: 3 fázis
Kimeneti kapcsolási mód: Random feszültség kapcsolás
Kiegészítő adatok
Rögzítési mód: Szimmetrikus DIN sín
Névleges áram [In]: 25 A
Kimeneti feszültség: 48...600 V AC
Vezérlő áramkör feszültsége [Uc]: 4...32 V DC
Meghúzási nyomaték: 0,6...0,7 N.m bemenetnél; 1,36...1,7 N.m kimenetnél
Csatlakozások - sorkapcsok: Csavaros sorkapcsok: 0,2...1,3 mm², (AWG 24...AWG 16) bemenetnél; Csavaros sorkapcsok: 1,3...5,3 mm², (AWG 16...AWG 10) kimenetnél
Maximum kapacitás: 8 pF bemenet/kimenet között
Szigetelési ellenállás: 1000 MOhm
Helyi jelzés: LED (zöld) a bemenet állapotához
Kapcsolási feszültség: 4 V DC bekapcsolás; 1 V DC kikapcsolás
Bemeneti áram: 22…28 mA
Szilárdtest kimenet típusa: Random feszültség kapcsolás
Terhelési áram: 0,1…25 A
Tranziens túlfeszültség: 1100 V
Túláram: 286 A 20 ms-ig 50 Hz-en; 300 A 16,6 ms-ig 60 Hz-en
Maximum feszültségesés: <1,35 V bekapcsolt állapotban
Motor teljesítmény
Motor teljesítmény hp: 1 hp 40 °C 240 V AC; 2 hp 40 °C 380 V AC; 3 hp 40 °C 480 V AC
Elektromos paraméterek
Maximum I²t biztosítékok számára: 410 A².s 10 ms-ig 50 Hz-en; 374 A².s 8,3 ms-ig 60 Hz-en
Maximum szivárgási áram: 0,25 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Válaszidő: 0,5 ciklus (kikapcsolás); 0,02 ms (bekapcsolás)
Teljesítménytényező: 0,5 (maximális terheléssel)
Túlfeszültségi kategória: III
Fizikai jellemzők
Szélesség: 90 mm
Tesztgomb: Tesztgomb nélkül
Nettó tömeg: 0,74 kg
Környezeti adatok
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között; 4 kV AC bemenet vagy kimenet és ház között
Szennyezési fokozat: 2
Szabványok: UL 508; IEC 60950-1; CSA C22.2 No 14
Termék tanúsítványok: UL; EAC; CSA
Jelölés: CSA; EAC; CE; UL
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: -20…80 °C
Környezeti hőmérséklet tároláskor: -40…100 °C
