A Schneider Electric Harmony Solid State Relays termékkínálatának kiváló tagja az SSM2A16BDR típusú, DIN sínre szerelhető, moduláris szilárdtestrelé, amely a hagyományos elektromechanikus relékkel szemben számos előnnyel rendelkezik. Ez a kétcsatornás, egyfázisú eszköz ideális választás olyan alkalmazásokhoz, ahol gyakori kapcsolásra, hosszú élettartamra és megbízható működésre van szükség.
Az SSM2A16BDR szilárdtestrelé véletlenszerű feszültségkapcsolással működik, ami jelentősen csökkenti a kapcsolási tranziens zavarok kialakulását. A készülék 4-32V DC vezérlőfeszültséggel működtethető, míg a kapcsolható kimeneti feszültség 24-280V AC tartományban mozog. A relé 6A névleges áramerősséget képes kapcsolni, amely bőven elegendő a legtöbb ipari és épületautomatizálási alkalmazáshoz. Az eszköz működési állapotát zöld LED jelzi, így mindig látható a bemeneti státusz, ami megkönnyíti a hibakeresést és az üzemeltetést.
A műszaki paraméterek tekintetében az SSM2A16BDR különösen impozáns: 0,15-6A terhelőáramot képes kapcsolni, tranziens túlfeszültsége 600V, míg túláram-teherbírása 715A 16,6 ms-ig, illetve 750A 20 ms időtartamig. A maximum feszültségesés bekapcsolt állapotban kevesebb mint 1,3V, ami rendkívül energiahatékony működést biztosít. A kapcsolási sebesség is figyelemre méltó: bekapcsoláskor 0,1 ms, kikapcsoláskor 0,5 ciklus a válaszidő. A relé maximum 0,16 lóerő teljesítményű motort képes közvetlenül vezérelni 40°C-on, 240V AC tápfeszültség mellett. Az eszköz SCR (tirisztor) kimenettel rendelkezik, amely a véletlenszerű feszültségkapcsolásnak köszönhetően minimalizálja az elektromágneses zavarokat.
Az SSM2A16BDR telepítése rendkívül egyszerű a szabványos DIN sínre történő szimmetrikus rögzítésnek köszönhetően. A bekötés csavaros csatlakozókkal történik: a bemenetnél 0,3-1,5 mm² keresztmetszetű vezetékek (AWG 22-16), a kimenetnél pedig 0,3-2,5 mm² keresztmetszetű vezetékek (AWG 22-14) használhatók. A meghúzási nyomaték mind a bemenetnél, mind a kimenetnél 0,5-0,8 Nm. A készülék kompakt méretekkel rendelkezik: 18 mm szélesség, 90,3 mm magasság és 84,4 mm mélység, ami lehetővé teszi a helytakarékos beépítést akár szűk kapcsolószekrényekben is. A relé IP20 védettséggel rendelkezik, és széles hőmérséklet-tartományban, -30°C és +80°C között használható. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 62314, IEC 60950-1 és IEC 61000 előírásainak, valamint UL és CSA tanúsítvánnyal is rendelkezik, ami garantálja a minőséget és a biztonságot.

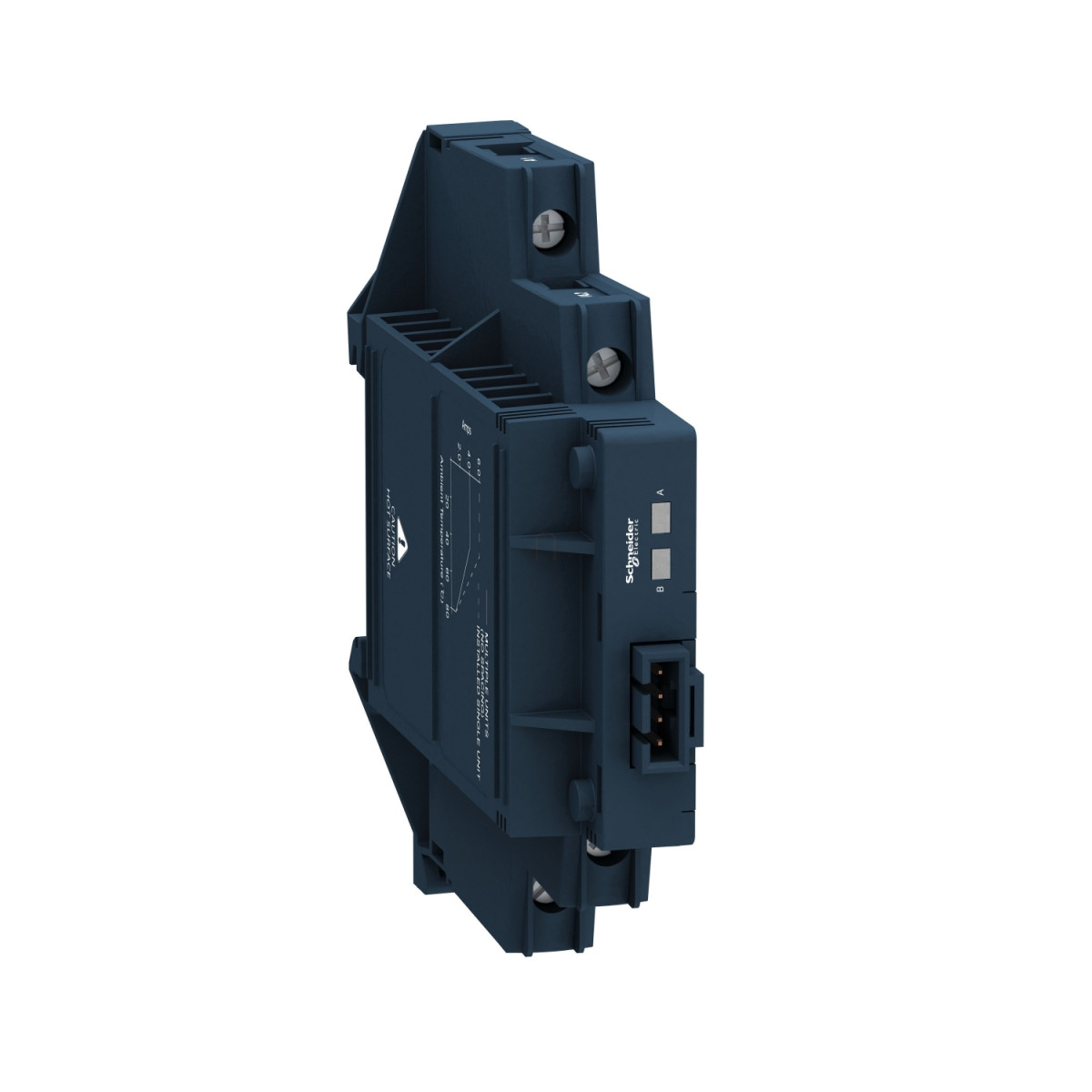

Schneider Electric Harmony Solid State Relays - SSM2A16BDR - SSM szilárdtestrelé, pillanat kapcsolás, 2NO, 24 - 280VAC, 6A, 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSM
Termék vagy alkatrész típusa: Moduláris DIN sínre szerelhető relé
Csatornák száma: 2
Fázisok száma: 1 fázis
Kimeneti kapcsolási mód: Véletlenszerű feszültségkapcsolás
Kiegészítő jellemzők
Termékkonfiguráció típusa: Relé konfiguráció
Rögzítési támogatás: Szimmetrikus DIN sín
Névleges áram [In]: 6 A
Kimeneti feszültség: 24...280 V AC
Vezérlő áramkör feszültsége [Uc]: 4...32 V DC
Meghúzási nyomaték: 0,5...0,8 N.m a bemenetnél, 0,5...0,8 N.m a kimenetnél
Csatlakozások - sorkapcsok: Csavaros kapcsok: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) a bemenetnél; Csavaros kapcsok: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) a kimenetnél
Maximális kapacitás: 10 pF a bemenet/kimenet között
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) a bemeneti állapothoz
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Bemeneti áram: 14…16,87 mA
Szilárdtest kimenet típusa: SCR kimenet, Véletlenszerű feszültségkapcsolás
Terhelőáram: 0,15…6 A
Tranziens túlfeszültség: 600 V
Túláram: 715 A 16,6 ms-ig, 750 A 20 ms-ig
Maximális feszültségesés: <1,3 V bekapcsolt állapotban
Motorteljesítmény: 0,16 LE 40 °C-on 240 V AC-nél
Maximum I²t olvadáshoz: 2560 A².s 10 ms-ig 50 Hz-nél, 2330 A².s 8,33 ms-ig 60 Hz-nél
Maximális szivárgási áram: 0,1 mA kikapcsolt állapotban
Műszaki specifikációk
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 ciklus (kikapcsolás), 0,1 ms (bekapcsolás)
Teljesítménytényező: 0,5 (maximális terhelésnél)
Túlfeszültség kategória: III
Szélesség: 18 mm
Magasság: 90,3 mm
Teszt gomb: Teszt gomb nélkül
Mélység: 84,4 mm
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2,5 kV AC a bemenet/kimenet között, 2,5 kV AC a bemenet vagy kimenet és a tok között
Szennyezési fok: 2
Szabványok: IEC 62314, IEC 60950-1, IEC 61000
Terméktanúsítványok: UL, CSA
Jelölés: CE
IP védettségi fokozat: IP20
Környezeti hőmérséklet üzemelés közben: -30…80 °C
Környezeti hőmérséklet tároláskor: -30…100 °C
