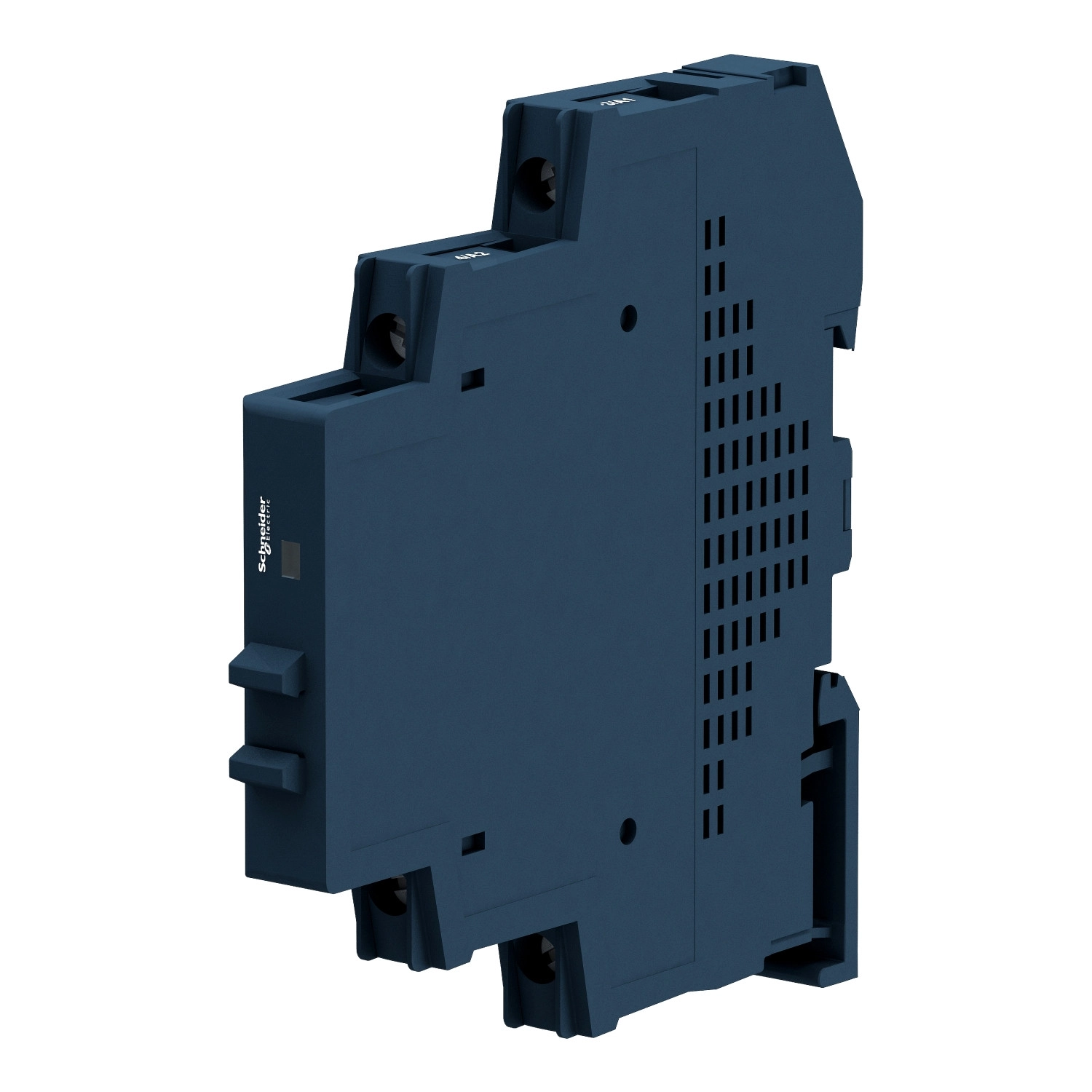

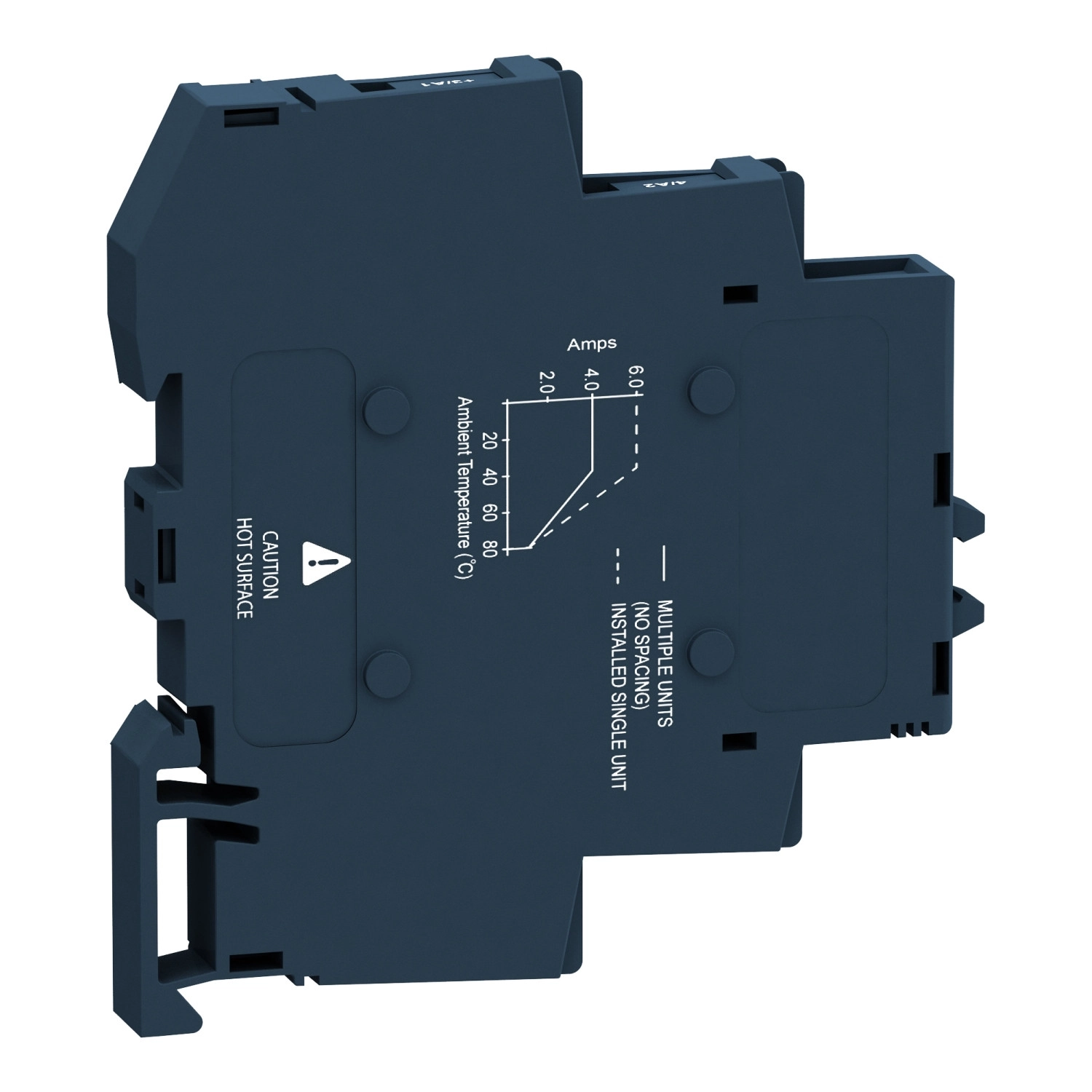

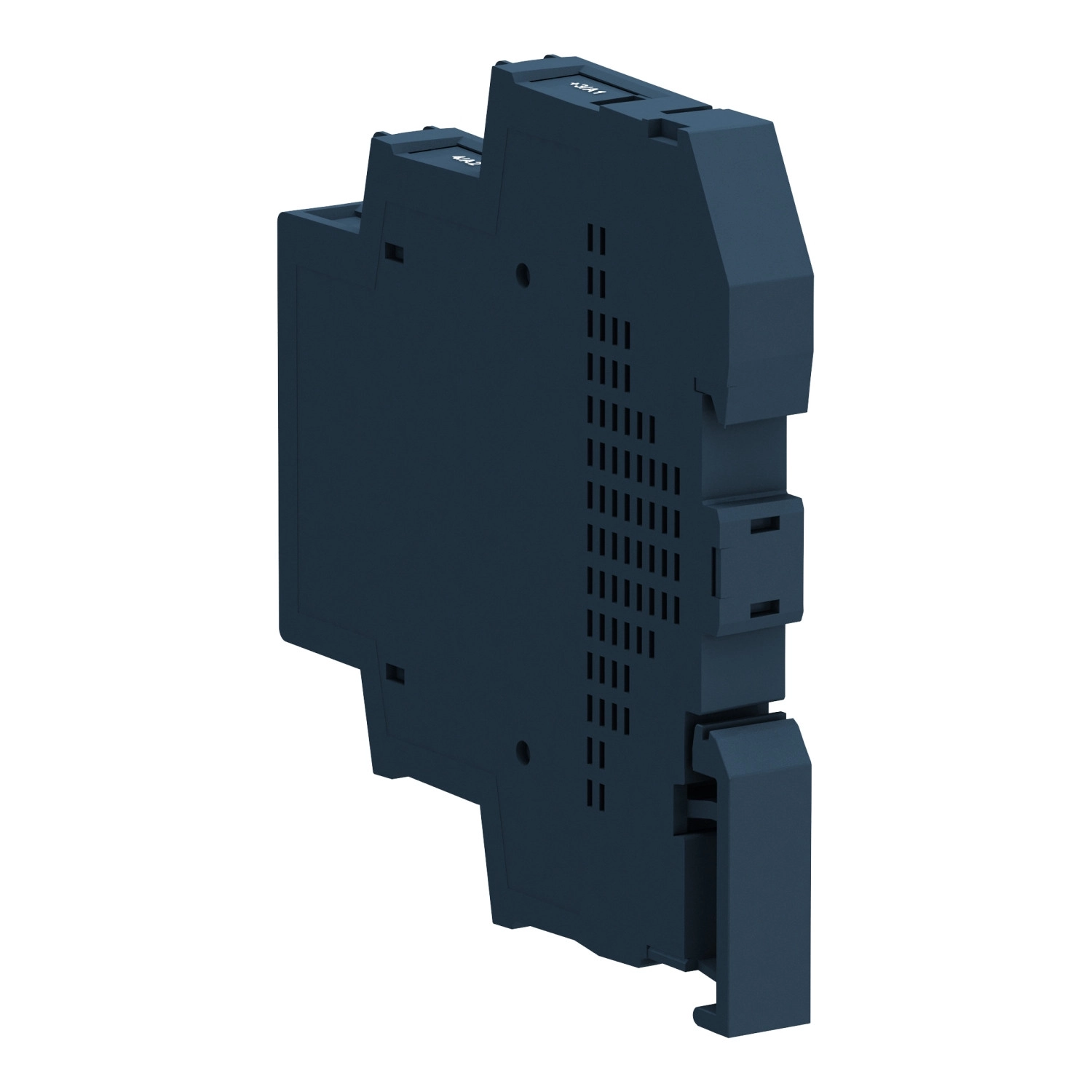

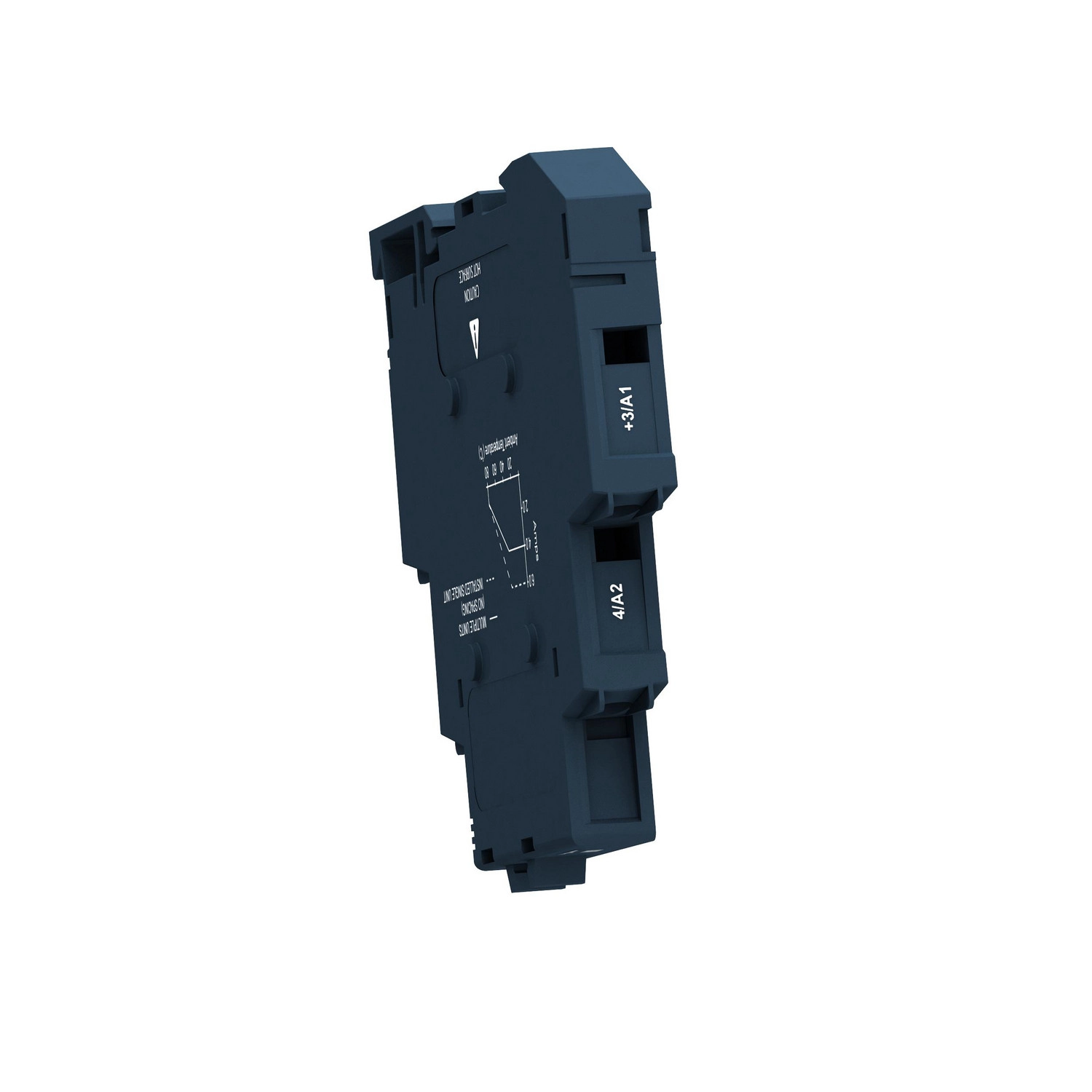

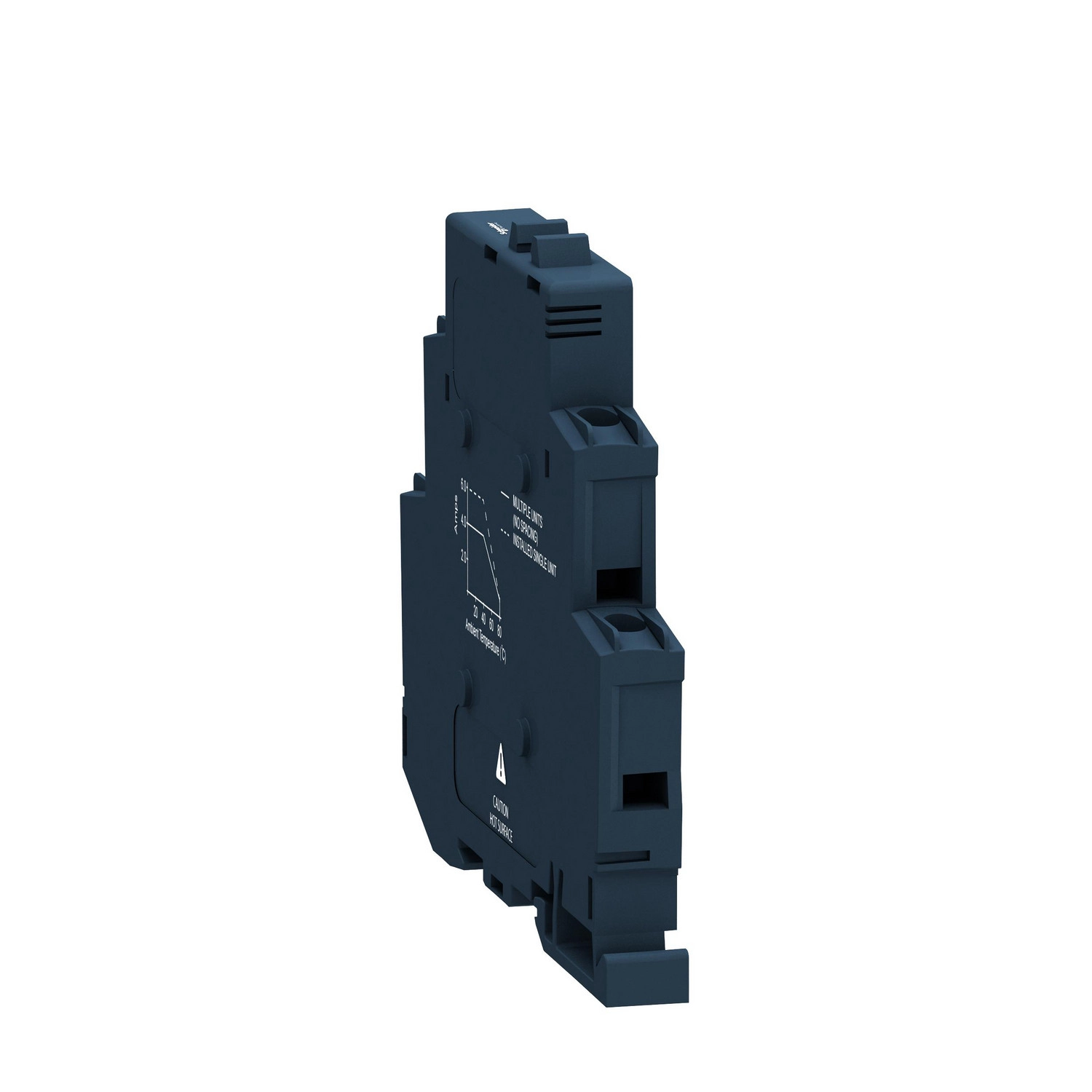

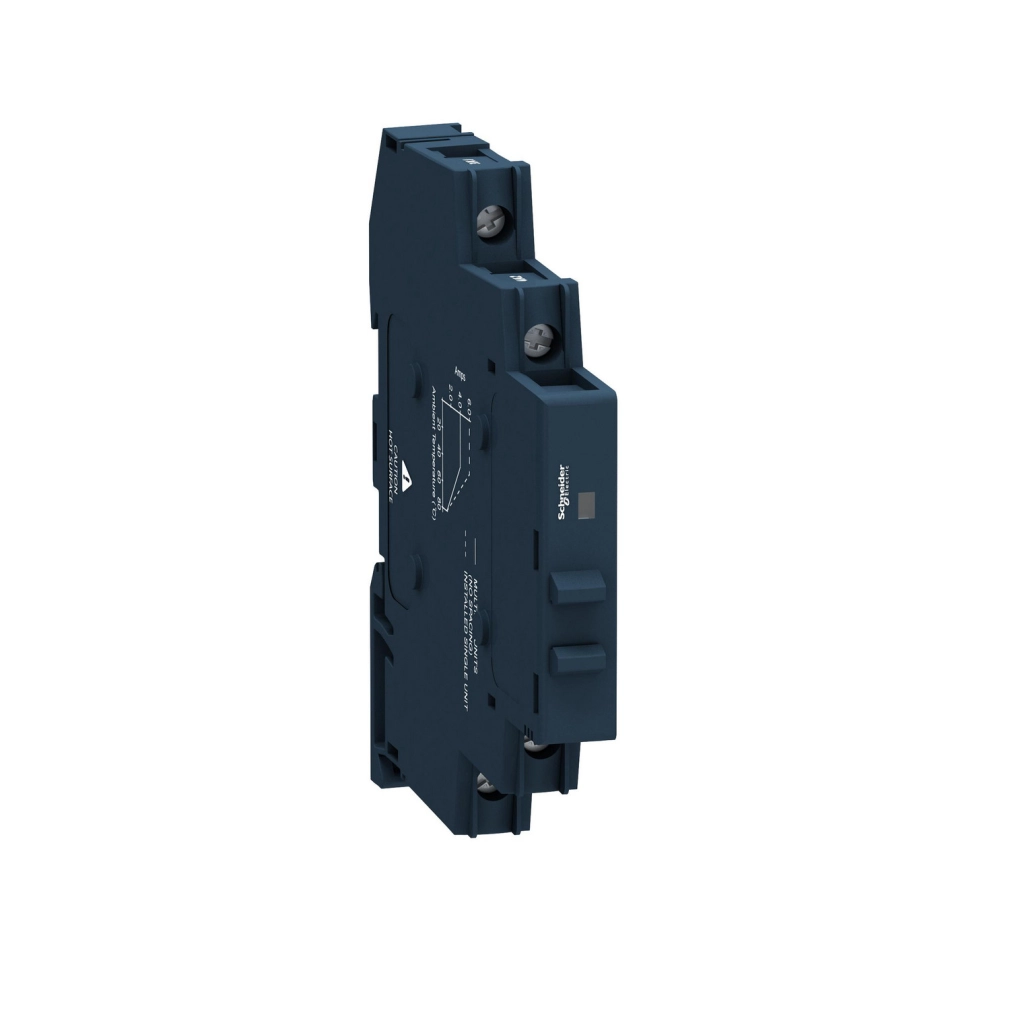

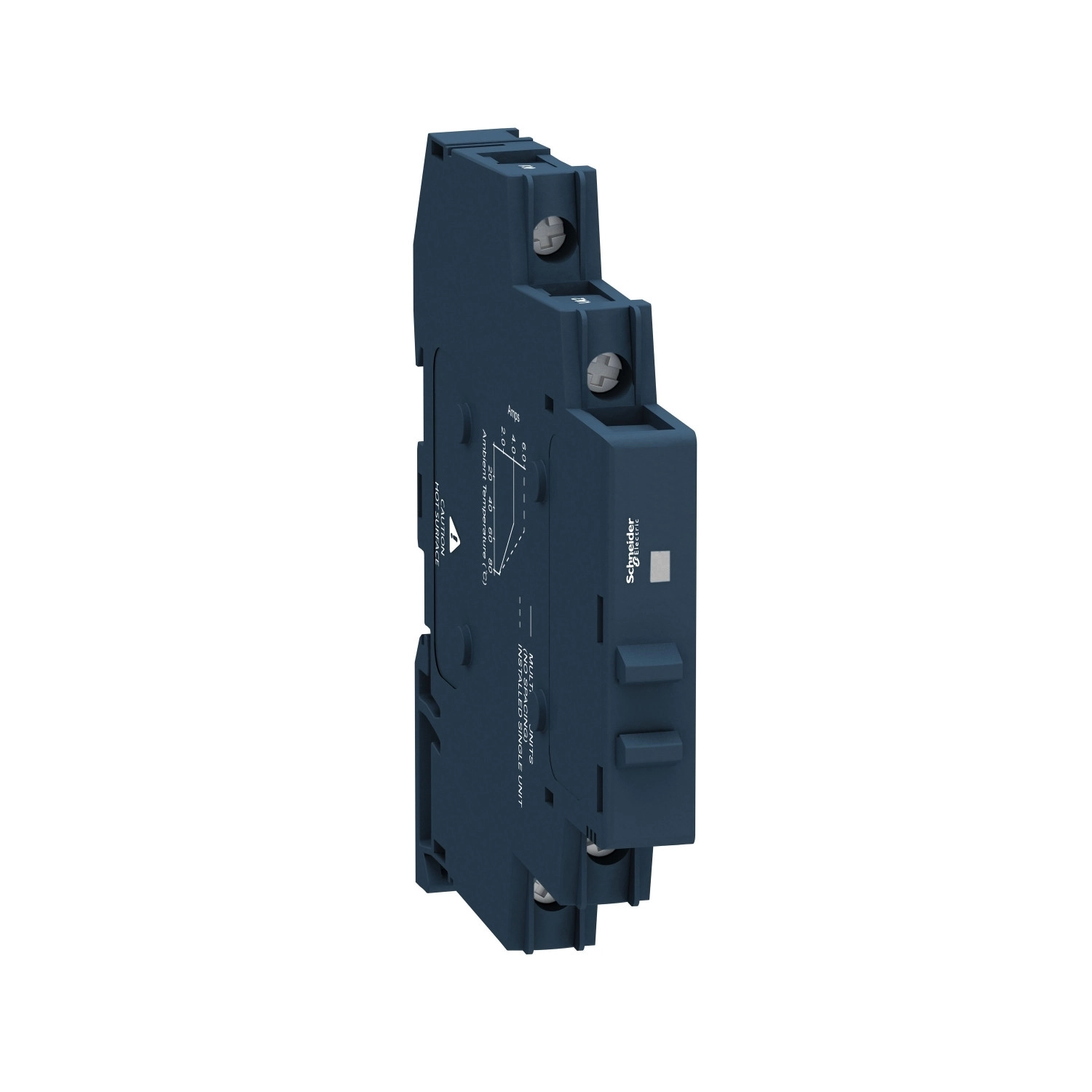

A Schneider Electric Harmony Solid State Modular Relays termékcsalád SSM1D36BD modellje egy rendkívül megbízható, egycsatornás, DC kapcsolású szilárdtestrelé, amely tökéletes választás az ipari automatizálási rendszerekhez. Ez a modern, MOSFET kimenettel ellátott relé ideális megoldást kínál olyan alkalmazásokhoz, ahol fontos a gyors kapcsolási idő, a hosszú élettartam és a kompakt méret.
Az SSM1D36BD egy egyfázisú, DIN sínre szerelhető modell, amely kiválóan alkalmazható ipari környezetben. 4-32V DC közötti vezérlőáramkör feszültségtartománnyal és 1-100V DC kimeneti feszültségtartománnyal rendelkezik, ami sokoldalú felhasználhatóságot biztosít különböző DC alkalmazásokban. A 6A névleges áramerősség és a 60A-es túláramerősség (10ms-ig) ideálissá teszi kis- és közepes terhelések kapcsolására. Az SSM1D36BD működését zöld LED jelzi, amely a bemeneti állapotot mutatja, ezáltal könnyű felügyeletet biztosít a berendezés üzemeltetése során.
Teljesítménye és műszaki jellemzői lenyűgözőek: a 0,1 ohm bekapcsolt állapotú ellenállás minimalizálja a hőveszteséget, míg a kevesebb mint 0,6V feszültségesés optimális működést biztosít. A relé rendkívül gyors reakcióidővel rendelkezik - bekapcsolási ideje mindössze 1,7 ms, kikapcsolási ideje pedig 0,3 ms, ami kritikus lehet olyan alkalmazásokban, ahol a pontos időzítés elengedhetetlen. A szivárgási áram kikapcsolt állapotban rendkívül alacsony, mindössze 0,1 mA. A bemeneti áram 8-11 mA közötti tartományban mozog, a minimum kapcsolási feszültség 4V DC bekapcsoláskor, illetve 1V DC kikapcsoláskor.
Az SSM1D36BD kompakt kialakítása (11 mm szélesség, 90,3 mm magasság, 83,7 mm mélység) lehetővé teszi a helytakarékos telepítést. A relé IP20 védettségi fokozattal rendelkezik, és -30°C és +80°C közötti üzemi hőmérsékleti tartományban használható, ami szélsőséges körülmények között is megbízható működést garantál. A készülék megfelel a szigorú nemzetközi szabványoknak (IEC 62314, IEC 61000, IEC 60950-1), és rendelkezik UL, CSA és CE tanúsítványokkal is. A Schneider Electric SSM1D36BD szilárdtestrelé csavaros csatlakozókkal van ellátva, amelyek 0,5-0,8 Nm nyomatékkal húzhatók meg mind a bemeneti, mind a kimeneti oldalon. A bemeneti csatlakozók 0,3-1,5 mm² (AWG 22-16), a kimeneti csatlakozók pedig 0,3-2,5 mm² (AWG 22-14) kábelekhez használhatók. A relé kiemelkedő szigetelési ellenállással rendelkezik, 1000 MOhm 500V DC-nél, valamint 4 kV DC dielektromos szilárdsággal a bemenet/kimenet között, illetve a bemenet vagy kimenet és a tokozás között, ami magas szintű védelmet biztosít.
Schneider Electric Harmony Solid State Relays - SSM1D36BD műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Rövid terméknév: SSM
Termék típus: Moduláris DIN sín relé
Csatornák száma: 1
Fázisok száma: 1 fázis
Kimeneti kapcsolási mód: DC kapcsolás
Kiegészítő adatok
Termékkonfiguráció típusa: Relé konfiguráció
Szerelési tartó: Szimmetrikus DIN sín
Névleges áram [In]: 6 A
Kimeneti feszültség: 1...100 V DC
Vezérlő áramkör feszültsége [Uc]: 4...32 V DC
Meghúzási nyomaték: 0.5...0.8 N.m bemenetnél, 0.5...0.8 N.m kimenetnél
Csatlakozók - terminálok: Csavaros terminálok: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) bemenetnél, Csavaros terminálok: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) kimenetnél
Maximális kapacitás: 10 pF bemenet/kimenet
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) bemeneti állapotra
Minimum kapcsolási feszültség: 4 V DC bekapcsolás
Maximum kapcsolási feszültség: 1 V DC kikapcsolás
Bemeneti áram: 8…11 mA
Szilárdtest kimenet típusa: Mosfet kimenet, DC kapcsolás
Terhelőáram: 0.0025…6 A
Tranziens túlfeszültség: 100 V
Túláram: 60 A 10 ms-ig
Maximális feszültségesés: <0.6 V bekapcsolt állapotban
Ellenállás: 0.1 Ohm bekapcsolt állapotban
Maximális szivárgási áram: 0.1 mA kikapcsolt állapotban
Válaszidő: 1.7 ms (bekapcsolás), 0.3 ms (kikapcsolás)
Túlfeszültség kategória és méretek
Túlfeszültség kategória: III
Szélesség: 11 mm
Magasság: 90.3 mm
Mélység: 83.7 mm
Környezeti paraméterek
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 4 kV DC bemenet/kimenet, 4 kV DC bemenet vagy kimenet a tokozáshoz
Szennyezési fok: 2
Szabványok: IEC 62314, IEC 61000, IEC 60950-1
Terméktanúsítványok: UL, CSA
Jelölés: CE
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: -30…80 °C
Környezeti hőmérséklet tárolás során: -30…100 °C
