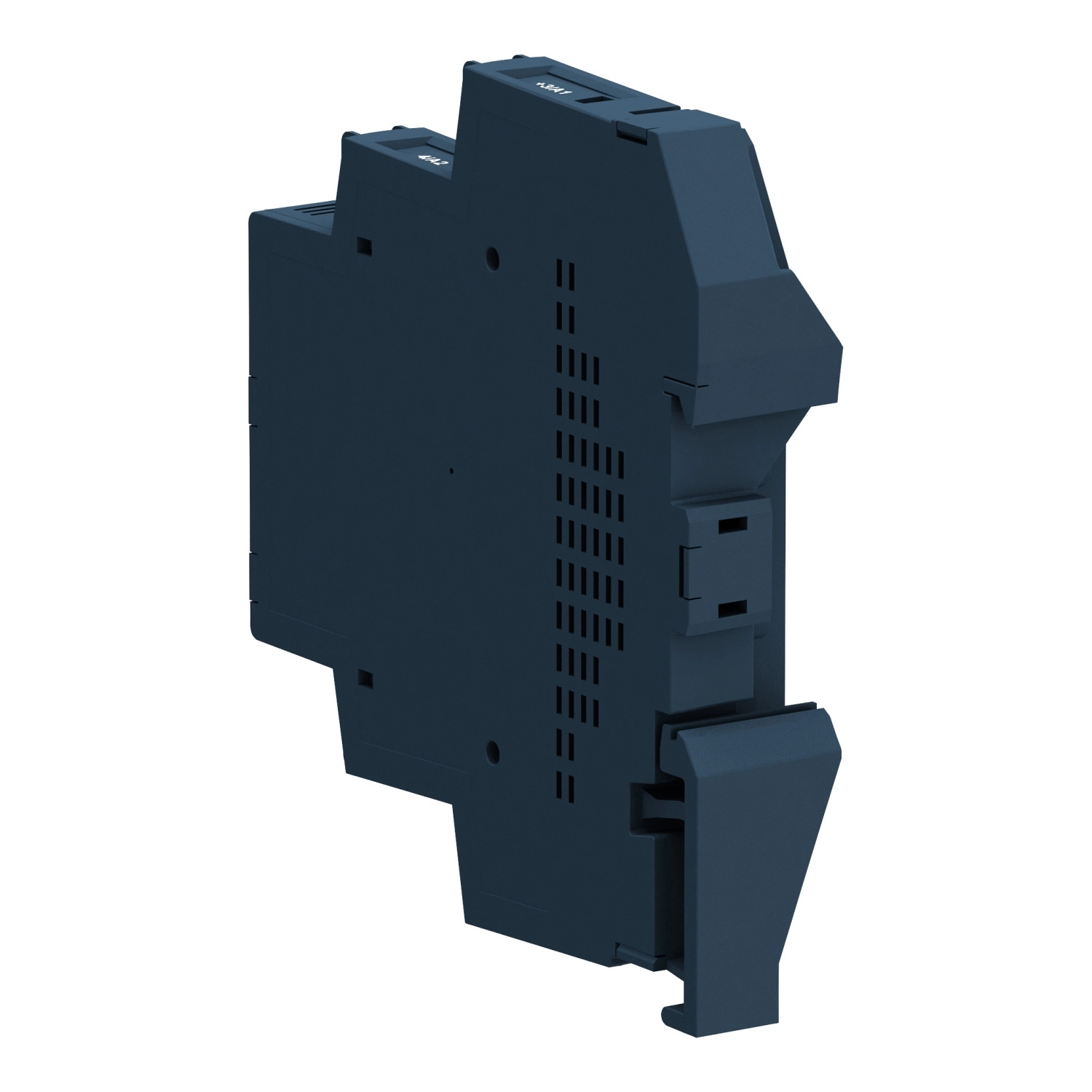

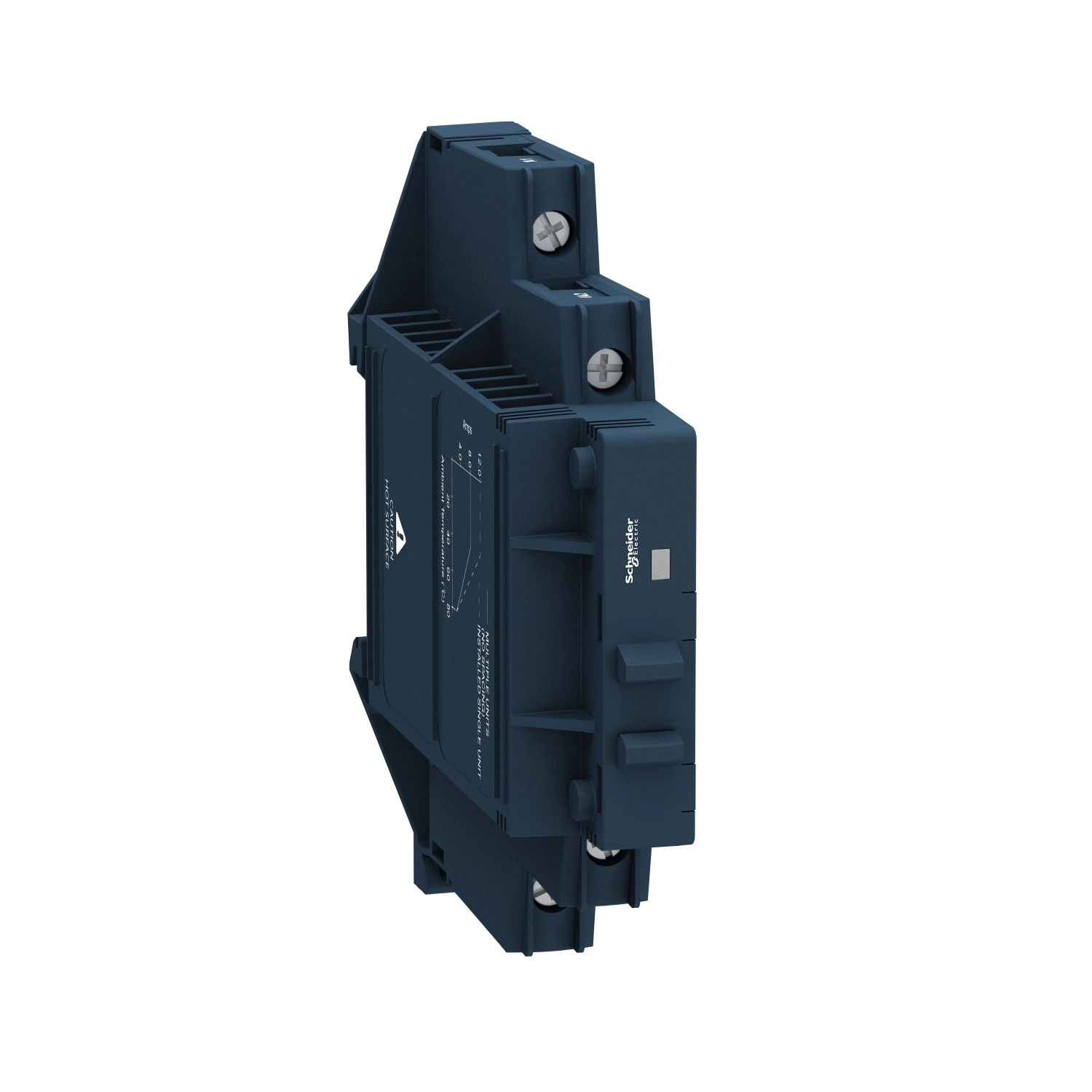

A Schneider Electric Harmony SSM1A312BD egy rendkívül megbízható, egyfázisú szilárdtestrelé, amely a Harmony Solid State Modular Relays termékcsalád része. Ez a kompakt, DIN sínre szerelhető relé nullfeszültségű kapcsolási módban működik, ami különösen előnyös olyan alkalmazásokban, ahol a kapcsolási tranziens zavarokat minimalizálni kell. A készülék 12A névleges áramerősséggel rendelkezik, és széles, 48-600V AC kimeneti feszültségtartományban használható, miközben a vezérlő áramkör 4-32V DC feszültséggel működtethető.
A SSM1A312BD relé kiváló választás ipari automatizálási rendszerekhez, különösen olyan környezetekben, ahol gyakori kapcsolás szükséges, és ahol a hagyományos elektromechanikus relék élettartama korlátozott lenne. A szilárdtest felépítésnek köszönhetően nincs mozgó alkatrész, így a mechanikai kopás gyakorlatilag kizárt. A nullfeszültségű kapcsolási technológia (Zero Voltage Switching) biztosítja, hogy a kapcsolás mindig a szinuszhullám nulla átmenetében történjen, ezáltal csökkentve az elektromágneses interferenciát (EMI) és növelve a csatlakoztatott terhelések élettartamát.
Technikai szempontból a SSM1A312BD számos figyelemre méltó paraméterrel rendelkezik. Az SCR (Silicon Controlled Rectifier) kimenet 0,15-12A terhelőáramot képes kezelni, és lenyűgöző túlfeszültség-védelemmel rendelkezik: 1200V tranziens túlfeszültséget képes elviselni. A bekapcsolási idő mindössze 0,5 ciklus, és ugyanez igaz a kikapcsolási időre is, ami rendkívül gyors válaszidőt biztosít. A relé maximális feszültségesése bekapcsolt állapotban kevesebb mint 1,3V, ami hatékony energiafelhasználást jelent. A szigetelési ellenállása 1000 MOhm 500V DC mellett, ami kiváló elektromos szigetelést biztosít a be- és kimeneti körök között. A termék dielectric erőssége 4 kV AC a bemeneti/kimeneti oldalak között, illetve a bemeneti vagy kimeneti oldal és a ház között.

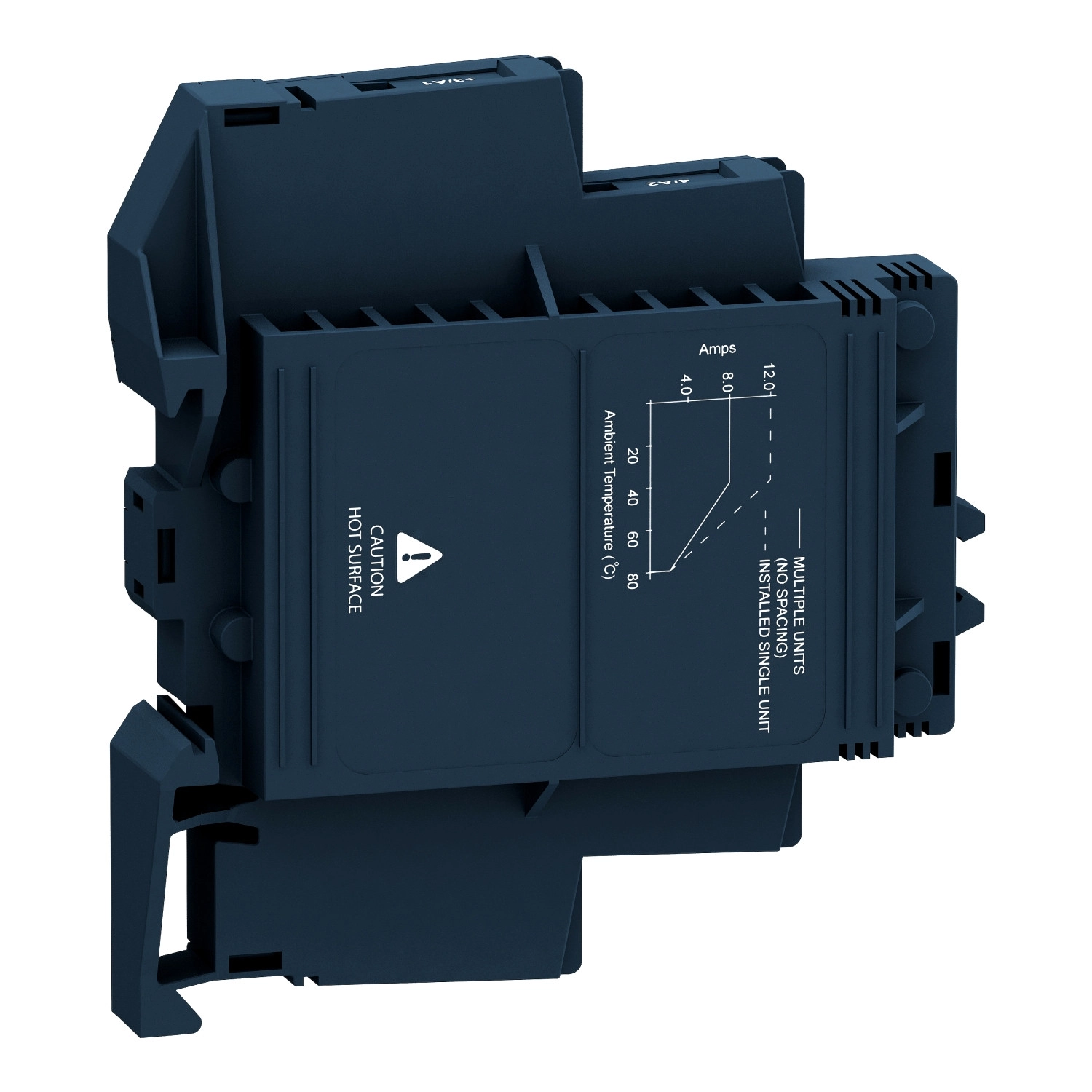

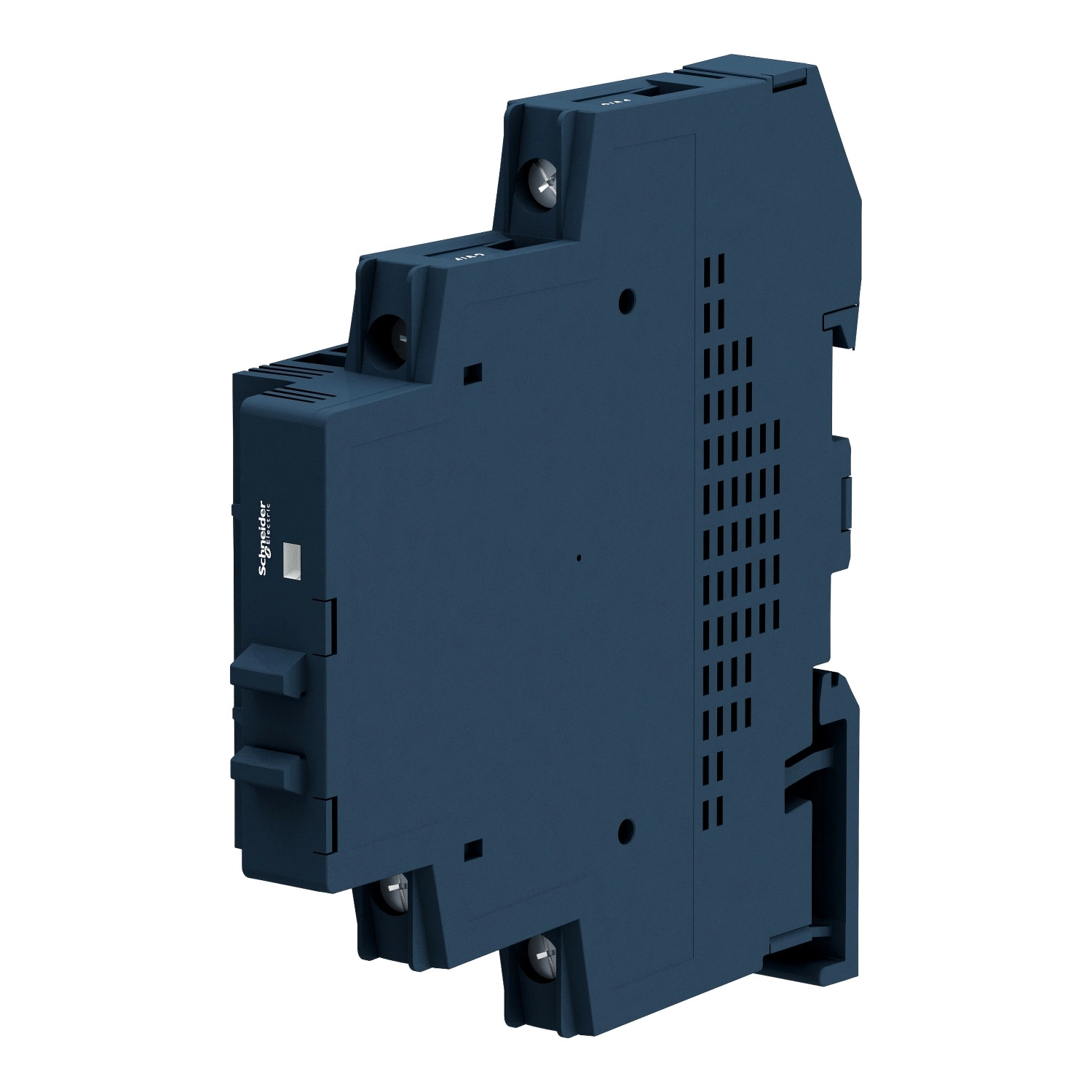

A SSM1A312BD praktikus méretekkel rendelkezik - szélessége mindössze 18 mm, magassága 90,3 mm, mélysége 83,7 mm. Ez a kompakt méret lehetővé teszi a sűrű beépítést kapcsolószekrényekben, ahol a helytakarékosság fontos szempont. A termék IP20 védettséggel rendelkezik, és széles üzemi hőmérséklet-tartományban (-30°C és 80°C között) használható. Fontos megjegyezni, hogy a terhelési áram maximális értéke függ a környezeti hőmérséklettől és a szerelési körülményektől, ahogy azt a termék derating görbéi is mutatják. Egyedüli telepítés esetén, ha a szomszédos komponensektől legalább 18 mm távolságra van, a relé magasabb terhelőáramot képes kezelni, mint amikor több egység van szorosan egymás mellett elhelyezve.
Schneider Electric Harmony Solid State Relays - SSM1A312BD műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Rövid megnevezés: SSM
Terméktípus: Moduláris DIN sín relé
Csatornák száma: 1
Fázisok száma: 1 fázis
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő információk
Termékkonfiguráció típusa: Relé konfiguráció
Szerelési mód: Szimmetrikus DIN sín
Névleges áram: 12 A
Kimeneti feszültség: 48...600 V AC
Vezérlőáramkör feszültsége: 4...32 V DC
Meghúzási nyomaték: 0,5...0,8 Nm bemenetnél, 0,5...0,8 Nm kimenetnél
Csatlakozók: Csavaros kapcsok: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) bemenetnél, Csavaros kapcsok: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) kimenetnél
Maximális kapacitás: 10 pF bemenet/kimenet
Szigetelési ellenállás: 1000 MOhm 500 V DC feszültségnél
Helyi jelzés: LED (zöld) a bemenet állapotának jelzésére
Kapcsolási paraméterek
Minimális kapcsolási feszültség: 4 V DC bekapcsolásnál
Maximális kapcsolási feszültség: 1 V DC kikapcsolásnál
Bemeneti áram: 9...11 mA
Szilárdtest kimenet típusa: SCR kimenet, Nullfeszültségű kapcsolás
Terhelő áram: 0,15...12 A
Tranziens túlfeszültség: 1200 V
Túláram: 715 A 16,6 ms-ig, 750 A 20 ms-ig
Maximális feszültségesés: <1,3 V bekapcsolt állapotban
Motor teljesítmény: 0,33 hp 40 °C 240 V AC
Maximális I²t biztosításhoz: 2560 A².s 10 ms-ig 50 Hz-en, 2330 A².s 8,33 ms-ig 60 Hz-en
Maximális szivárgási áram: 0,2 mA kikapcsolt állapotban
Teljesítmény paraméterek
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Teljesítménytényező: 0,5 (maximális terhelésnél)
Túlfeszültség kategória: III
Fizikai jellemzők
Szélesség: 18 mm
Magasság: 90,3 mm
Mélység: 83,7 mm
Környezeti paraméterek
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Szennyezettségi fokozat: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314
Terméktanúsítványok: CSA, UL
Jelölések: CE
IP védettségi fokozat: IP20
Környezeti hőmérséklet üzemelés során: -30...80 °C
Környezeti hőmérséklet tároláskor: -30...100 °C
