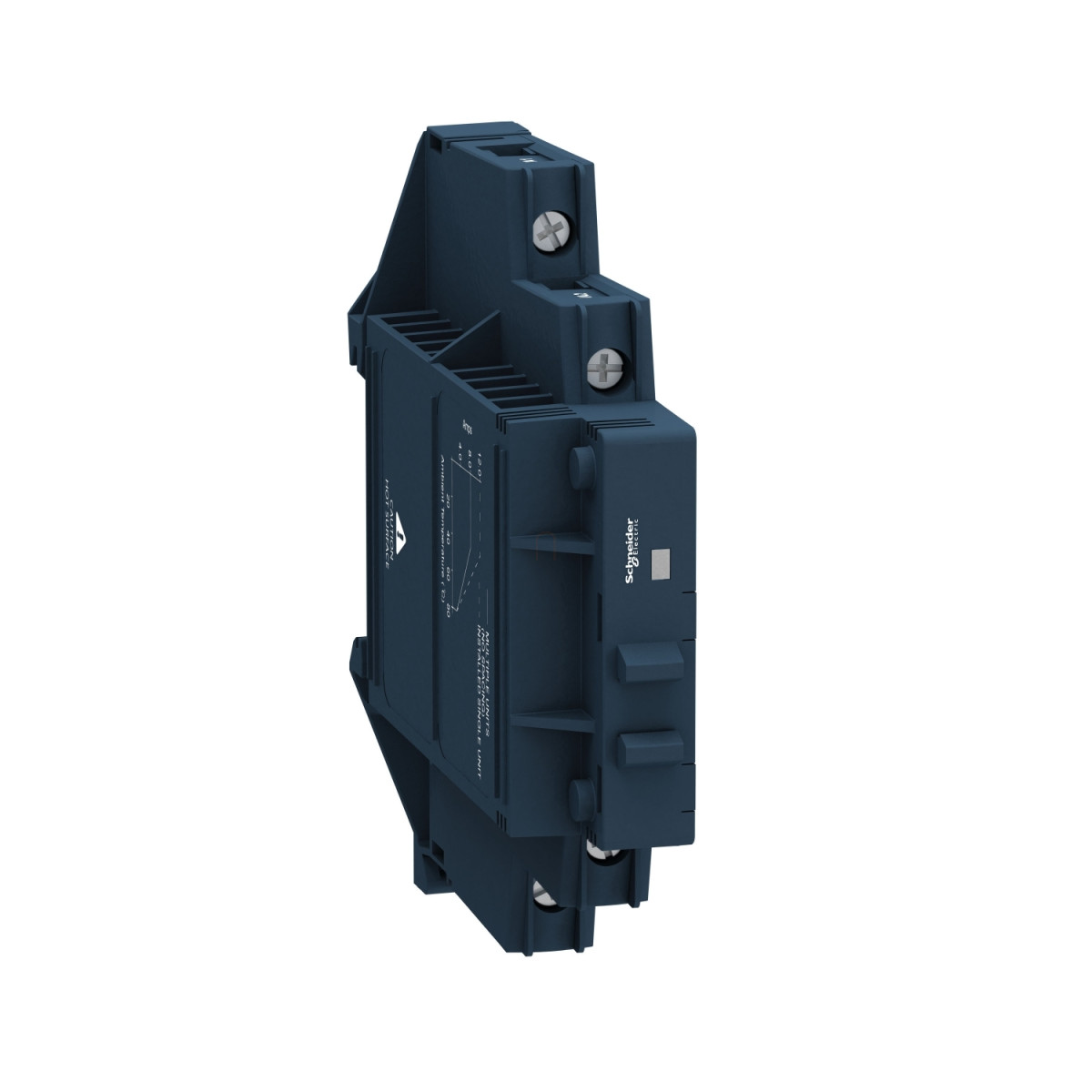

A Schneider Electric Harmony Solid State Relays SSM1A112P7 egy kiváló minőségű, egycsatornás, egyfázisú szilárdtest relé, amelyet kifejezetten ipari alkalmazásokhoz fejlesztettek. Ez a termék a Schneider Electric Harmony szilárdtest relé termékcsalád része, amely megbízható teljesítményével és precíz működésével tűnik ki a piacon. A SSM1A112P7 típusú relé ideális választás olyan ipari környezetben, ahol fontos a pontos kapcsolás és a hosszú élettartam.
A termék legfőbb jellemzője a nullfeszültségű kapcsolási mód (Zero Voltage Switching), amely jelentősen csökkenti a kapcsolási zajt és a kikapcsolási túlfeszültséget. Ez a funkció különösen hasznos érzékeny elektronikai berendezések védelmében és a hálózati zavarok minimalizálásában. A relé DIN sínre szerelhető, így könnyen integrálható meglévő rendszerekbe, kapcsolószekrényekbe. A 12A névleges árammal és 24-280V AC kimeneti feszültségtartománnyal a SSM1A112P7 számos alkalmazási területen használható, legyen szó motorvezérlésről vagy más ipari folyamatirányítási feladatokról.
A termék műszaki paraméterei lenyűgözőek: a 200-265V AC vezérlőáramköri feszültséggel működik, és kiváló szigetelési ellenállással rendelkezik (1000 MOhm 500V DC-nél). A relé működését zöld LED jelzi, amely a bemeneti állapotot mutatja, így könnyű a vizuális diagnosztika. A termék SCR (Silicon Controlled Rectifier) kimenettel rendelkezik, ami nullfeszültségű kapcsolást biztosít. A terhelési áram 0,15-12A között lehet, és a relé 715A túláramot is képes elviselni 16,6 ms-ig, illetve 750A-t 20 ms-ig. A maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,3V, ami kiváló hatékonyságot biztosít. A motorteljesítmény 0,33 lóerő 40°C-on és 240V AC mellett.
A termék konstrukciós szempontból is figyelemre méltó. A 18 mm szélesség, 90,3 mm magasság és 83,7 mm mélység kompakt kialakítást tesz lehetővé, ami előnyös a helytakarékos szerelés szempontjából. A relé IP20 védettséggel rendelkezik, és széles hőmérsékleti tartományban működőképes: -30°C és 80°C között. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60950-1, IEC 61000 és IEC 62314 előírásainak, valamint rendelkezik CSA és UL tanúsítvánnyal is. A Schneider Electric SSM1A112P7 relé CE jelöléssel van ellátva, ami garantálja a termék megfelelőségét az európai előírásoknak. A V0 tűzállósági besorolás az UL 94 szerint további biztonságot nyújt a felhasználók számára. A termék dielektromos szilárdsága 4kV AC bemenet/kimenet között, valamint 4kV AC bemenet vagy kimenet és a ház között, ami kiváló elektromos szigetelést biztosít.
Schneider Electric Harmony Solid State Relays - SSM1A112P7 - SSM szilárdtestrelé, nullfeszültségű kapcsolás, 1NO, 24 - 280VAC, 12A, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSM
Termék vagy komponens típus: Moduláris DIN sínre szerelhető relé
Csatornák száma: 1
Fázisok száma: 1 fázis
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Termék konfiguráció típusa: Relé konfiguráció
Szerelési tartó: Szimmetrikus DIN sín
Névleges áram [In]: 12 A
Kimeneti feszültség: 24...280 V AC
Vezérlőáramköri feszültség [Uc]: 200...265 V AC
Meghúzási nyomaték: 0,5...0,8 N.m bemenetnél, 0,5...0,8 N.m kimenetnél
Csatlakozások - kapcsok: Csavaros kapcsok: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) bemenetnél, Csavaros kapcsok: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) kimenetnél
Maximális kapacitás: 10 pF bemenet/kimenet esetén
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) a bemenet állapotához
Minimális kapcsolási feszültség: 200 V AC bekapcsolás
Maximális kapcsolási feszültség: 90 V AC kikapcsolás
Bemeneti áram: 2,5…3,5 mA
Szilárdtest kimenet típusa: SCR kimenet, Nullfeszültségű kapcsolás
Terhelési áram: 0,15…12 A
Műszaki paraméterek
Tranziens túlfeszültség: 600 V
Túláram: 715 A 16,6 ms-ra, 750 A 20 ms-ra
Maximális feszültségesés: <1,3 V bekapcsolt állapotban
Motorteljesítmény: 0,33 hp 40 °C 240 V AC
Maximális I²t biztosításhoz: 2560 A².s 10 ms-ra 50 Hz-nél, 2330 A².s 8,33 ms-ra 60 Hz-nél
Maximális szivárgási áram: 0,1 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 30 ms (kikapcsolás)
Teljesítménytényező: 0,5 (maximális terhelésnél)
Túlfeszültség kategória: III
Fizikai jellemzők
Szélesség: 18 mm
Magasság: 90,3 mm
Teszt gomb: Teszt gomb nélkül
Mélység: 83,7 mm
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Szennyezettségi fok: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314
Terméktanúsítások: CSA, UL
Jelölés: CE
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: -30…80 °C
Környezeti hőmérséklet tárolás esetén: -30…100 °C
