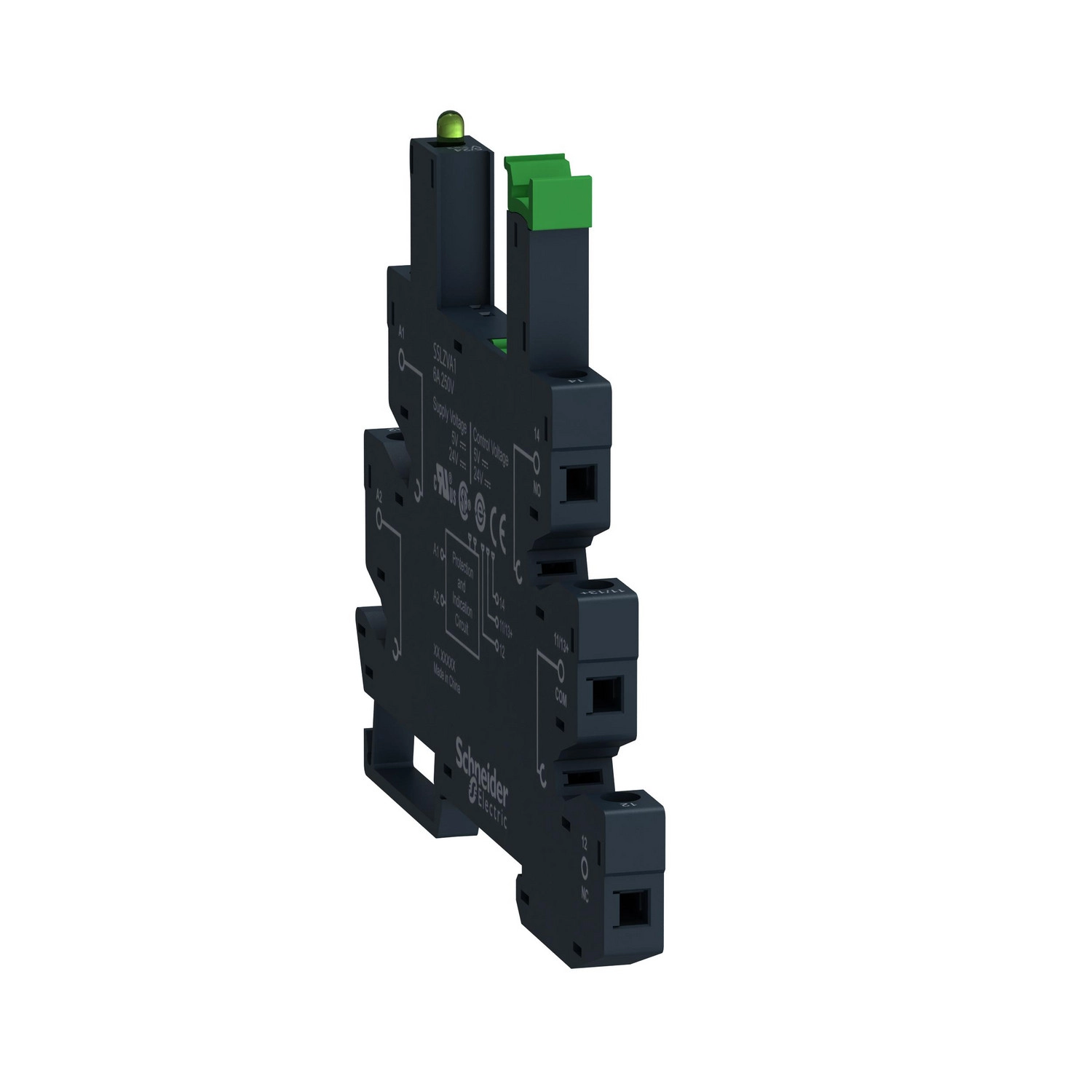

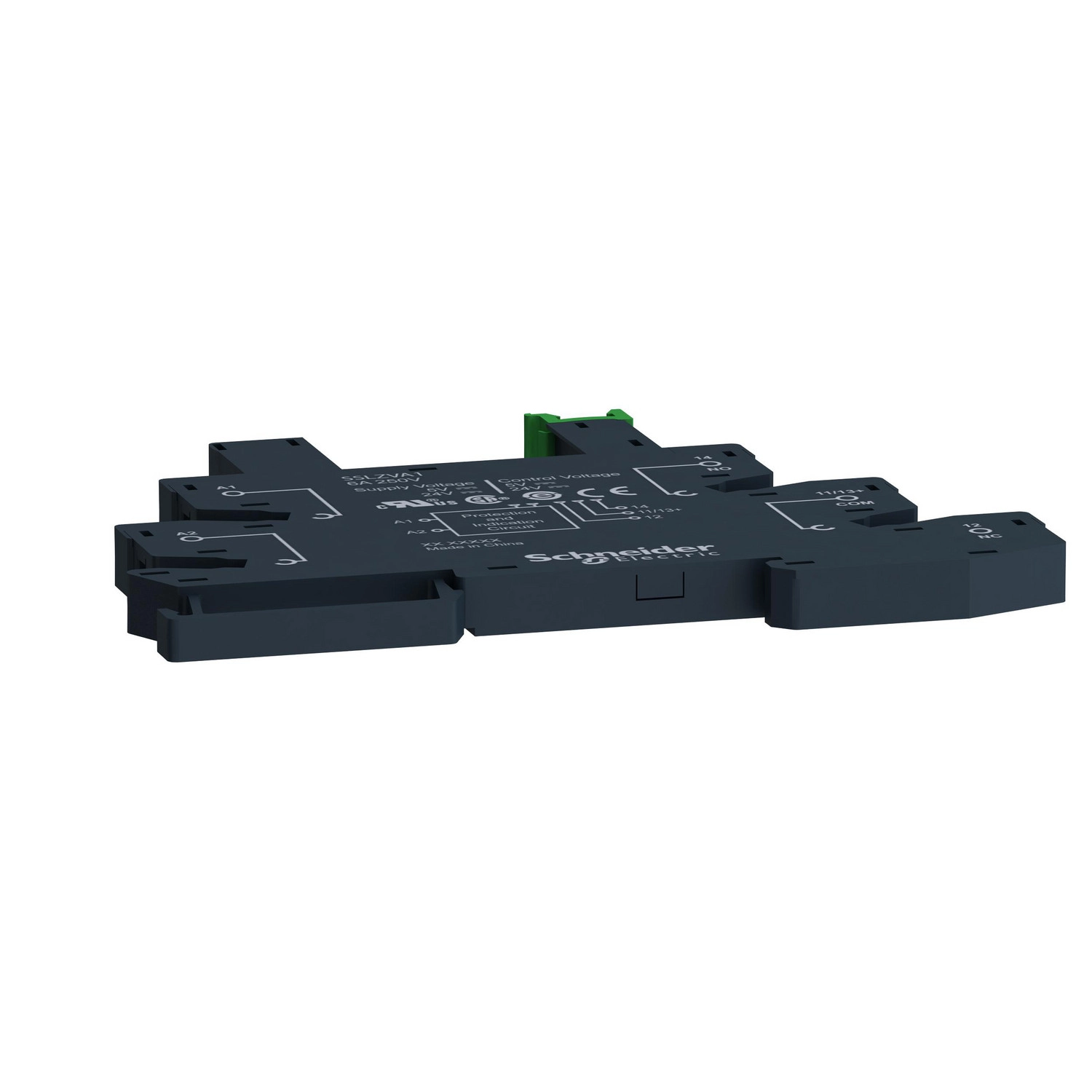

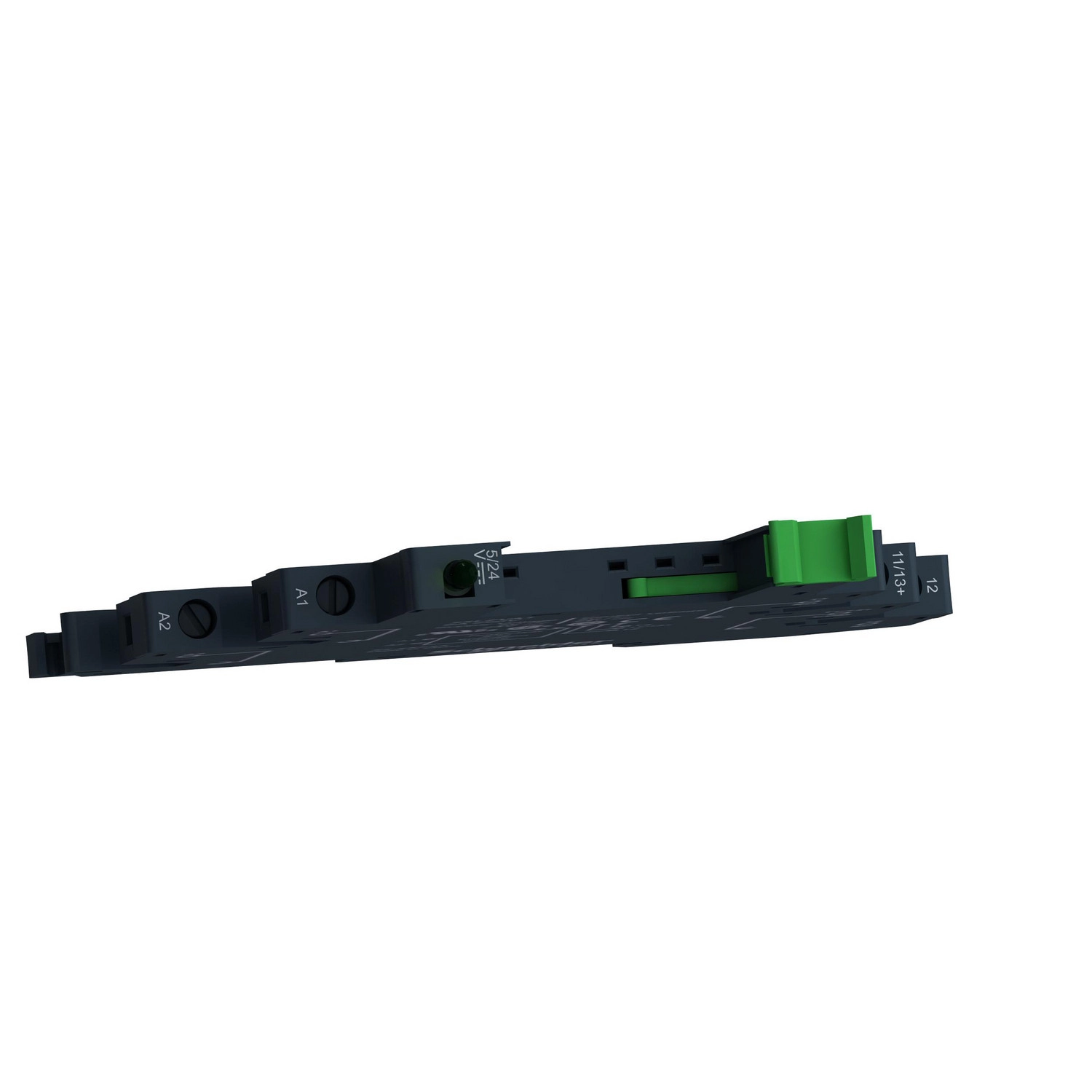

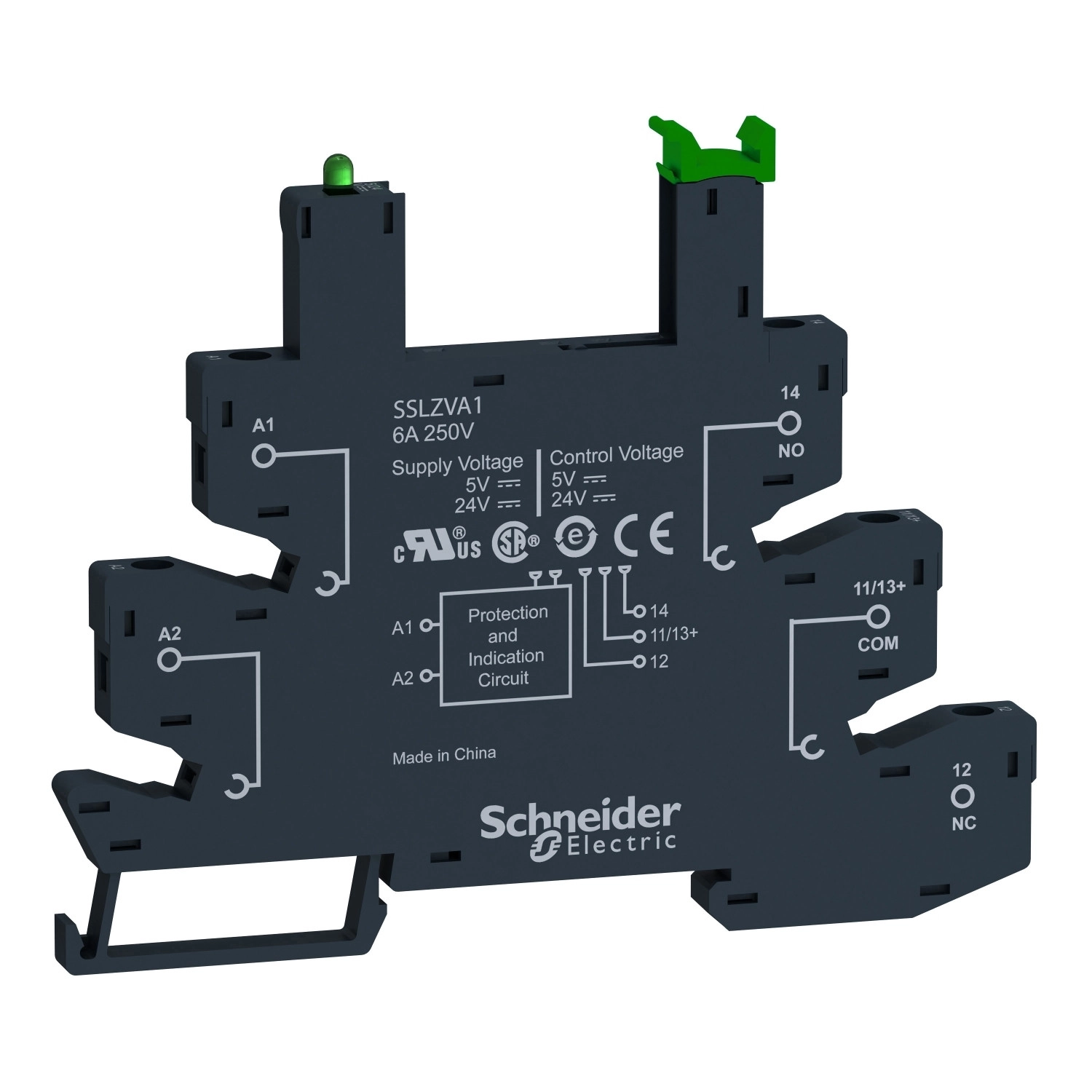

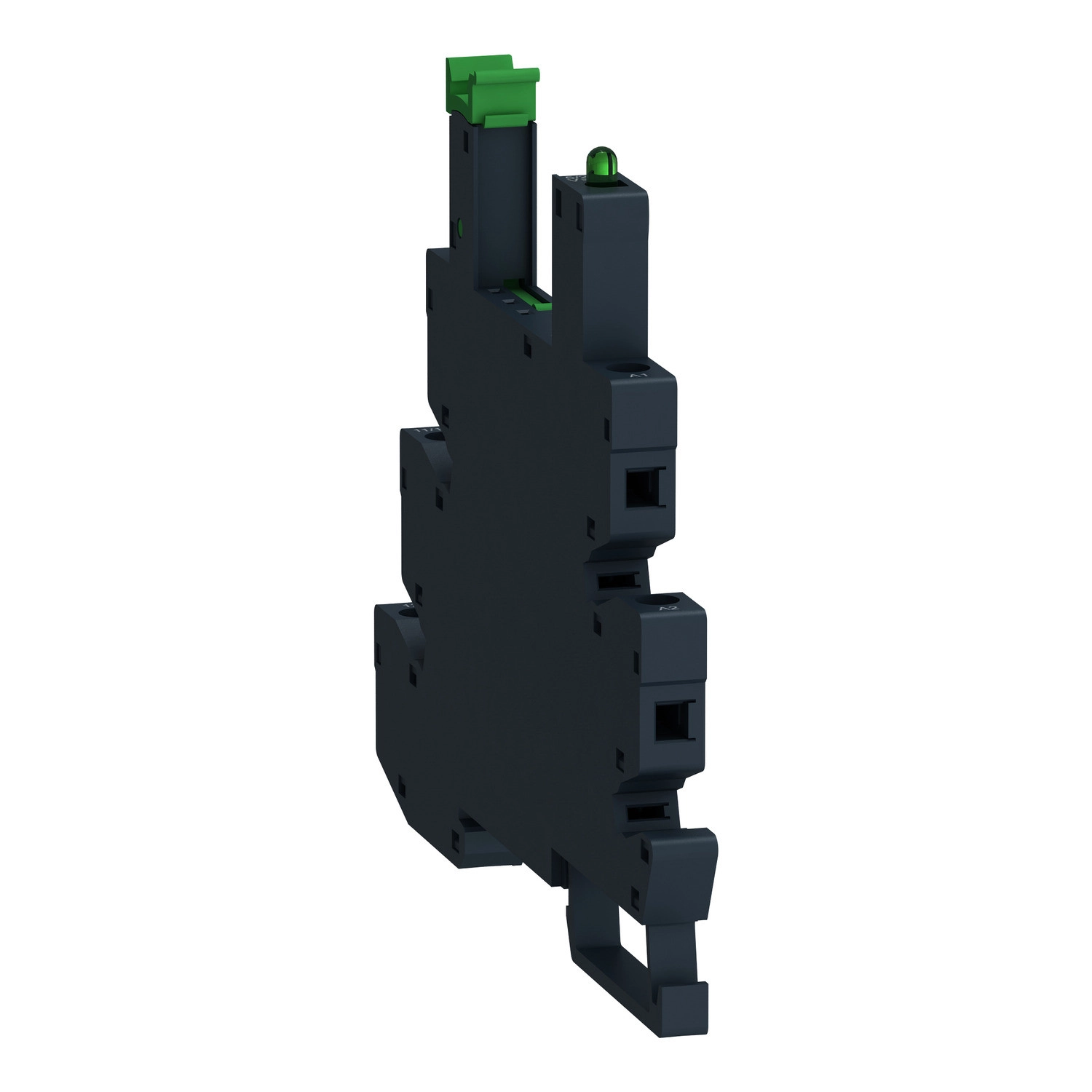

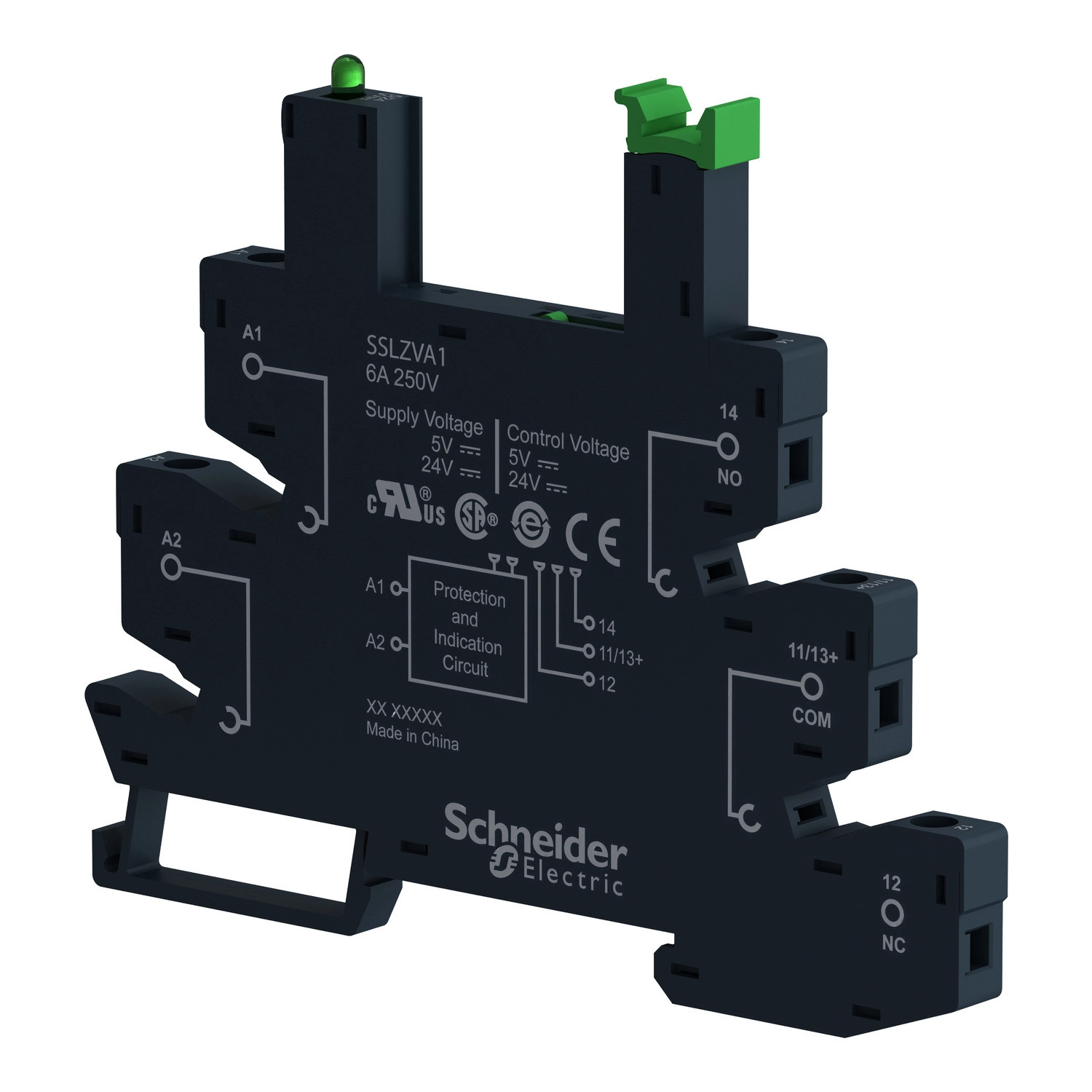

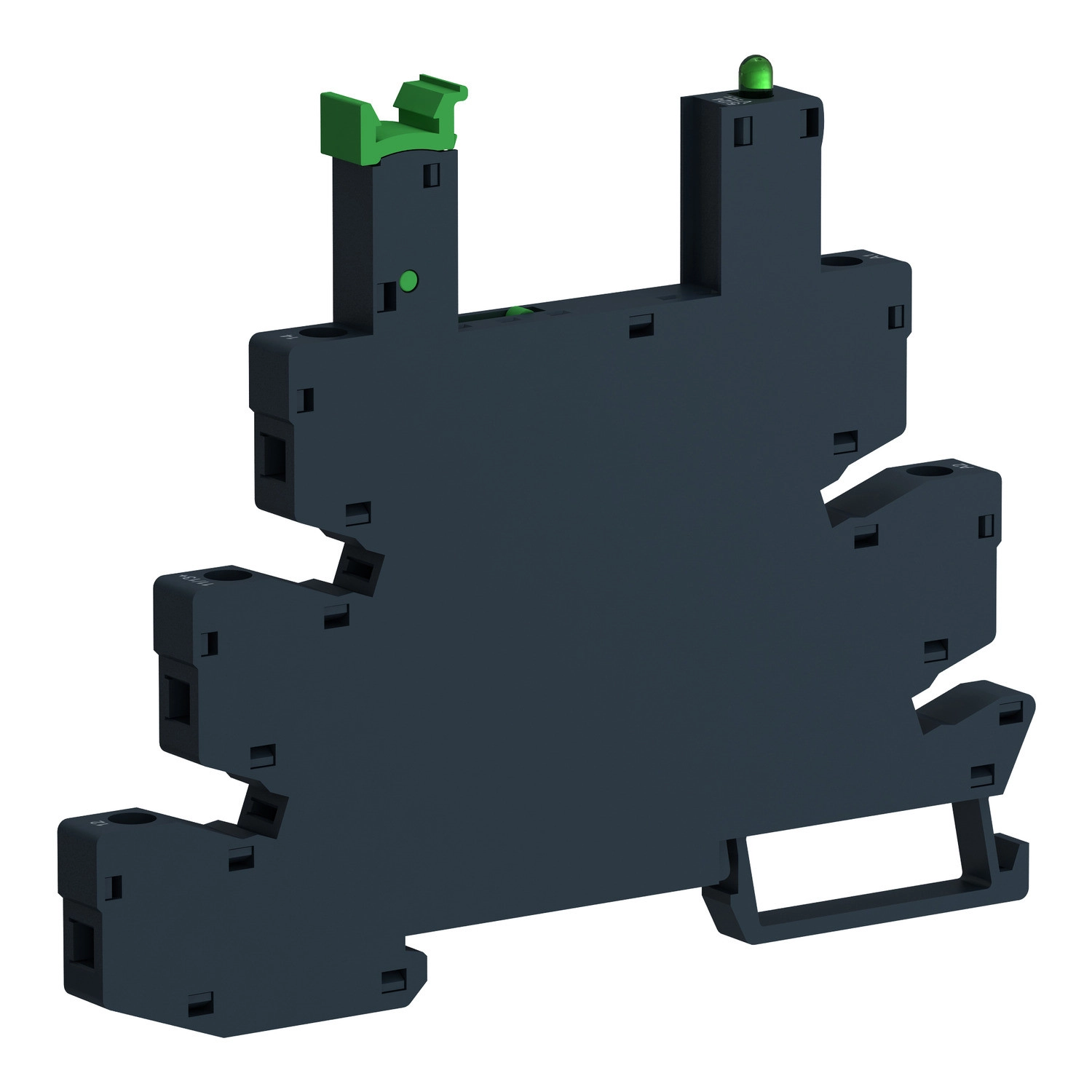

A Schneider Electric SSLZVA1 egy innovatív foglalat, amely kifejezetten a Harmony Solid State Relays termékcsaládhoz tartozó SSL szilárdtestrelékhez lett kifejlesztve. Ez a kompakt, mégis rendkívül sokoldalú komponens ideális választás az ipari automatizálás és kapcsolóberendezések területén, ahol megbízható és hosszú élettartamú megoldásokra van szükség. A SSLZVA1 foglalat LED-del és beépített védelmi áramkörrel rendelkezik, amely növeli a rendszer biztonságát és vizuális visszajelzést nyújt a működési állapotról.
A SSLZVA1 foglalat kompatibilis az SSL szilárdtestrelékkel, amelyek 5V DC vagy 24V DC feszültségen NO (alaphelyzetben nyitott) érintkezővel rendelkeznek. Ez a rugalmasság lehetővé teszi a különböző vezérlési rendszerekbe való beillesztést. A készülék 6A-es hagyományos szabad levegőn mért termikus áramerősséggel bír, ami megfelelő a legtöbb ipari alkalmazás számára. A kapcsolási feszültség 5V DC vagy 24V DC lehet, míg a névleges üzemi feszültség kevesebb mint 250V DC, ezáltal széles alkalmazási területet fed le az alacsony feszültségű vezérlési rendszereken belül.
A SSLZVA1 foglalat gyakorlati kialakítása is figyelemre méltó. A csatlakozások csavarszorítós kivitelűek, amelyek 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) méretű tömör vezetékek csatlakoztatását teszik lehetővé kábelvég nélkül, valamint ugyanilyen méretű hajlékony vezetékek csatlakoztatását kábelvéggel. A szorítócsavarok meghúzási nyomatéka kevesebb mint 0,4 Nm az M2,5 méretű csavaroknál. A foglalat rögzítése rendkívül egyszerű, mivel clip-on rendszerrel rögzíthető 35 mm-es DIN sínre, ami az ipari környezetben elterjedt szabvány. A helyi jelzésről egy zöld LED gondoskodik, amely a bemeneti állapotot mutatja. Méreteit tekintve a SSLZVA1 szélessége 6,2 mm, magassága 101 mm, mélysége pedig 78,6 mm, így ideális választás olyan alkalmazási területekhez, ahol a helytakarékosság fontos szempont.
A SSLZVA1 foglalat megfelel a szigorú ipari szabványoknak, beleértve az IEC 61984-et, és olyan tanúsítványokkal rendelkezik, mint a CSA C22-2 No 14 és az UL 508. CE jelöléssel ellátott, ami igazolja az európai biztonsági szabványoknak való megfelelést. A készülék rendkívül széles üzemi hőmérsékleti tartománnyal rendelkezik, -40°C és +70°C között működőképes, míg tárolási hőmérséklet-tartománya -40°C és +85°C között van. IP védettségi besorolása IP20, ami alapvető védelmet nyújt a por és a nedvesség ellen, beltéri ipari környezetben való használatra tervezve. Lángállósága V0 az UL 94 szabvány szerint, ami a legmagasabb szintű tűzállóságot jelenti a műanyag komponensek esetében. A SSLZVA1 foglalat tökéletes választás azoknak a szakembereknek, akik megbízható, könnyen telepíthető és kompakt megoldást keresnek szilárdtestrelék alkalmazásához ipari vezérlőrendszerekben.
Schneider Electric Harmony Solid State Relays - SSLZVA1 - SSL szilárdtestrelé foglalat, 24VDC, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSLZ
Termék vagy komponens típusa: Foglalat SSL1-hez
Termék kompatibilitás: Szilárdtestrelé SSL NO érintkezővel 24 V DC-nél
Szilárdtestrelé SSL NO érintkezővel 5 V DC-nél
Hagyományos szabad levegőn mért termikus áram [Ith]: 6 A
Kapcsolási feszültség: 5 V DC, 24 V DC
Névleges üzemi feszültség [Ue]: < 250 V DC
Kiegészítő jellemzők
Érintkező alakja: Lapos
Érintkező elrendezése: Elkülönített
Csatlakozások: Csavarszorítós kapcsok, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) tömör vezeték kábelvég nélkül
Csavarszorítós kapcsok, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) hajlékony vezeték kábelvéggel
Meghúzási nyomaték: < 0,4 N.m M2,5 csavar(ok)hoz
Rögzítési mód: Clip-on (35 mm DIN sín)
Minimum értékesítési mennyiség: 10
Helyi jelzés: LED (zöld) a bemeneti állapothoz
Szélesség: 6,2 mm
Magasság: 101 mm
Mélység: 78,6 mm
Környezeti jellemzők
Szabványok: IEC 61984
Terméktanúsítványok: CSA C22-2 No 14, UL 508
Jelölés: CE
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP20
Lángállóság: V0 az UL 94 szerint
