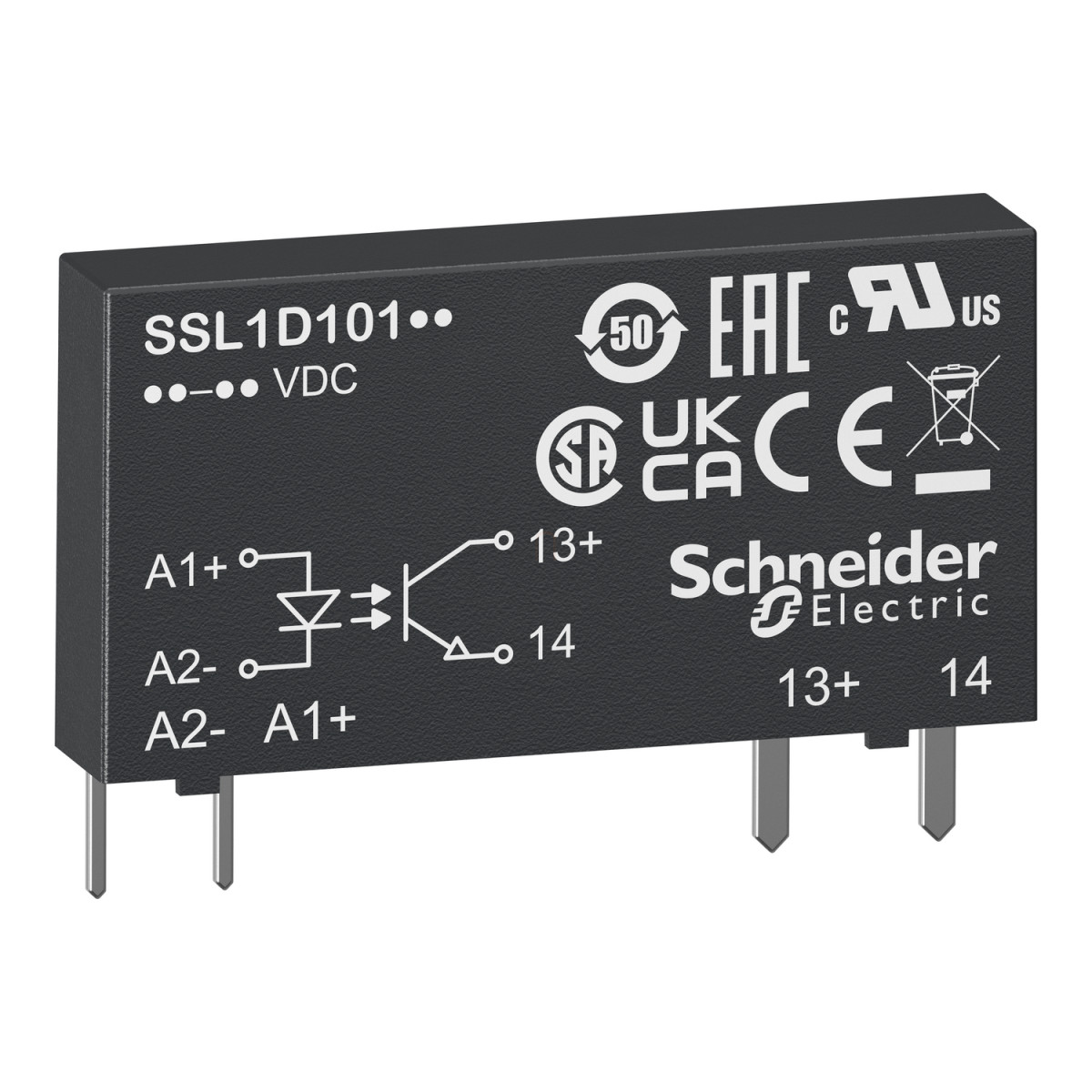

A Schneider Electric SSL1D101JD típusú Harmony szilárdtest relé egy rendkívül kompakt és megbízható kapcsolóelem, amely ideális megoldást jelent alacsony teljesítményű egyenáramú vezérlési feladatokhoz. Ez a slim kivitelű relé mindössze 5 mm széles, 28 mm magas és 15 mm mély, így tökéletesen alkalmazható olyan helyszűkében lévő vezérlőszekrényekben, ahol minden milliméterre szükség van.
A Schneider Electric SSL1D101JD szilárdtest relé egyenáramú kapcsolásra lett tervezve, 1-48V DC kimeneti feszültségtartományban működik, maximális terhelhetősége 0,1A. A vezérlőáramkör 3-12V DC feszültséggel működtethető, így széles alkalmazási lehetőségeket kínál különböző automatizálási rendszerekben. A relé bekapcsolási feszültsége 3V DC, kikapcsolási feszültsége pedig 1V DC, vezérlőáramköri bemeneti impedanciája 1250 Ohm, ami mindössze 4 mA áramfelvételt eredményez. A SSL1D101JD modell gyors kapcsolási sebességgel rendelkezik: a bekapcsolási idő mindössze 0,02 ms, míg a kikapcsolási idő 0,13 ms, ami 500 Hz-es maximális működési frekvenciát tesz lehetővé.
Ez a szilárdtest relé tranzisztoros kimenettel rendelkezik, és teljes mértékben elektronikus működésű, így nincsenek benne mechanikusan kopó alkatrészek. Ennek köszönhetően rendkívül hosszú élettartammal és megbízható működéssel büszkélkedhet. A terméket IP00 védettség jellemzi, és -20°C és +80°C közötti hőmérséklet-tartományban üzemeltethető. A szilárdtestrelé a legmagasabb elektromágneses kompatibilitási előírásoknak is megfelel, többek között ellenáll az elektrosztatikus kisüléseknek (4 kV kontakt kisülés, 8 kV légi kisülés), a vezetett és sugárzott rádiófrekvenciás zavaroknak, valamint a villámimpulzusoknak is. A szigetelési ellenállás nagyobb mint 100 MOhm 500V DC feszültségen mérve, dielektromos szilárdsága 3750V a bemeneti és kimeneti áramkör között.
A Schneider Electric SSL1D101JD relé számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között IEC/EN 60947-1, IEC/EN 62314, UL 508 és C22.2 No. 14 szabványoknak, valamint rendelkezik cURus, CSA, EAC, CE és UKCA tanúsítványokkal is. A termék DIN sínre szerelhető és aljzattal is használható, így rugalmasan illeszthető különböző alkalmazásokba. A termékhez kapcsolódóan említést érdemel még az overfeszültség elleni védelem (60V tranziens túlfeszültség), valamint az IP00 védettség, amely szakszerű beépítést igényel. A SSL1D101JD relé különösen ajánlott olyan alkalmazásokhoz, ahol nagy kapcsolási gyakoriság, hosszú élettartam, zajtalan működés és gyors kapcsolási idő szükséges, például PLC kimeneteken, ipari automatizálási rendszerekben vagy kisebb egyenáramú terhelések vezérléséhez.
Schneider Electric Harmony Solid State Relays - SSL1D101JD - SSL sorkapocs szilárdtestrelé, 1f, egyenfesz kapcs, 1NO, 1…48VDC, 100mA, 3…12VDC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózati fázisszám: 1 fázis
Vezérlőáramköri feszültség: 3...12 V DC
Kimeneti kapcsolási mód: Egyenáramú kapcsolás
Elektromos jellemzők
Névleges szigetelési feszültség: 48 V
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél
Névleges impulzus-állósági feszültség: 5,3 kV bemenet és burkolat között (IEC 62314 szerint)
Névleges impulzus-állósági feszültség: 5,3 kV bemenet/kimenet között (UL 508 és IEC 62314 szerint)
Névleges impulzus-állósági feszültség: 5,3 kV kimenet és burkolat között (IEC 62314 és UL 508 szerint)
Névleges áram: 0,1 A
Kimeneti feszültség: 1...48 V DC
Kapacitív kiegyenlítetlenség: 2,5 pF bemenet/kimenet
Minimális kapcsolási feszültség: 3 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Bemeneti áram: 4 mA
Bemeneti impedancia: 1250 Ohm
Szilárdtest kimenet típusa: Tranzisztor kimenet, egyenáramú kapcsolás
Terhelési áram: 0,001…0,1 A
Tranziens túlfeszültség: 60 V
Maximális működési frekvencia: 500 Hz
Lökőáram: 0,3 A 10 ms-ig
Maximális feszültségesés: <1 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidő: 0,02 ms (bekapcsolás), 0,13 ms (kikapcsolás)
Túlfeszültségi kategória: III
Elektromágneses kompatibilitás
Elektrosztatikus kisülés: 4 kV B kritérium (kontakt kisülés) IEC 61000-4-2 szerint
Elektrosztatikus kisülés: 8 kV B kritérium (légi kisülés) IEC 61000-4-2 szerint
Vezetett RF zavarok: 10 V A kritérium (0,15...80 MHz) IEC 61000-4-6 szerint
Sugárzott rádiófrekvenciás elektromágneses térerősség immunitás: 10 V/m A kritérium (80 MHz - 1 GHz) IEC 61000-4-3 szerint
Sugárzott rádiófrekvenciás elektromágneses térerősség immunitás: 3 V/m A kritérium (1,4…6 GHz) IEC 61000-4-3 szerint
Villamos gyors tranziens/burst immunitás: 2 kV B kritérium (5 kHz) IEC 61000-4-4 szerint
Villamos gyors tranziens/burst immunitás: 1 kV B kritérium (5 kHz) IEC 61000-4-4 szerint
Lökőhullám immunitás: 0,5 kV B kritérium (vezeték-vezeték között) IEC 61000-4-5 szerint
Lökőhullám immunitás: 1 kV B kritérium (vezeték-föld között) IEC 61000-4-5 szerint
Sugárzott emisszió: 30...1000 MHz IEC 60947-1 szerint
Vezetett emisszió: 0,15...30 MHz IEC 60947-1 szerint
Mechanikai jellemzők
Rögzítési támasz: Aljzat
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 15 mm
Tűzvédelem: V0 UL 94 szerint
Dielektromos szilárdság: 3750 V bemenet/kimenet között
Környezeti jellemzők
IP védettségi fokozat: IP00
Üzemi környezeti hőmérséklet: -20…80 °C
Tárolási környezeti hőmérséklet: -20…85 °C
Szennyezettségi fok: 2
Szabványok és tanúsítványok
Szabványok: IEC/EN 60947-1, IEC/EN 62314, UL 508, C22.2 No. 14
Terméktanúsítványok: cURus, CSA, EAC, CE, UKCA
Jelölés: CE
