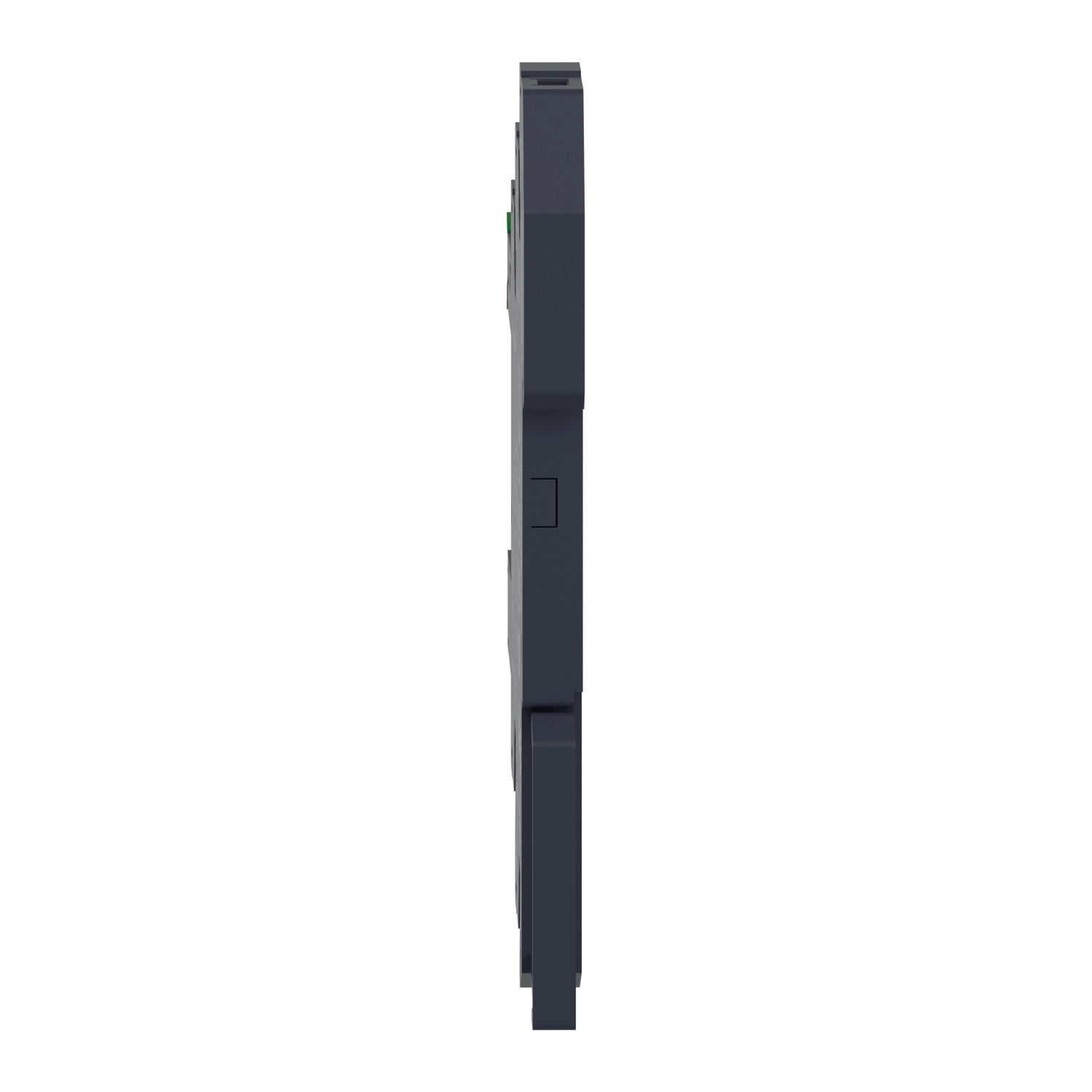

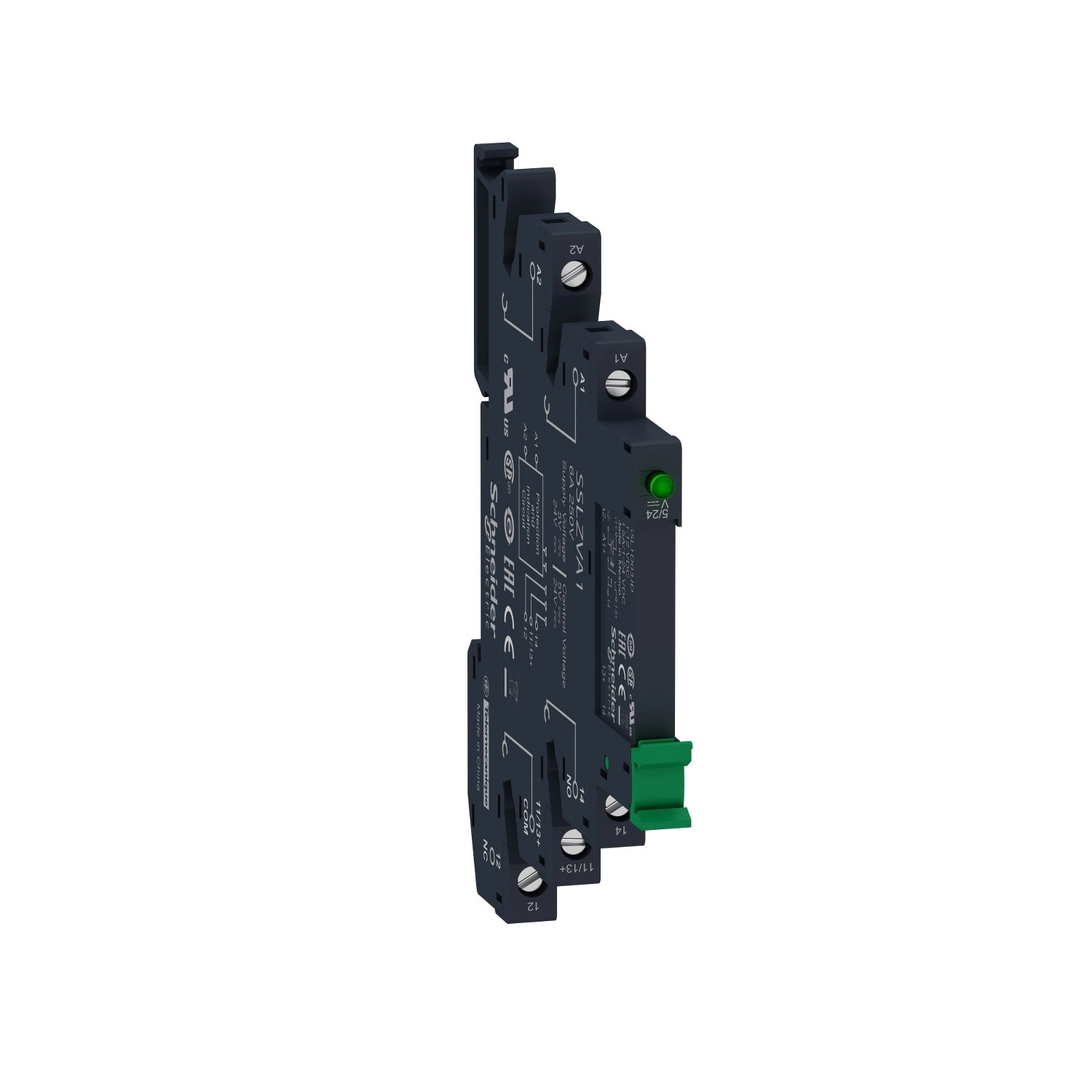

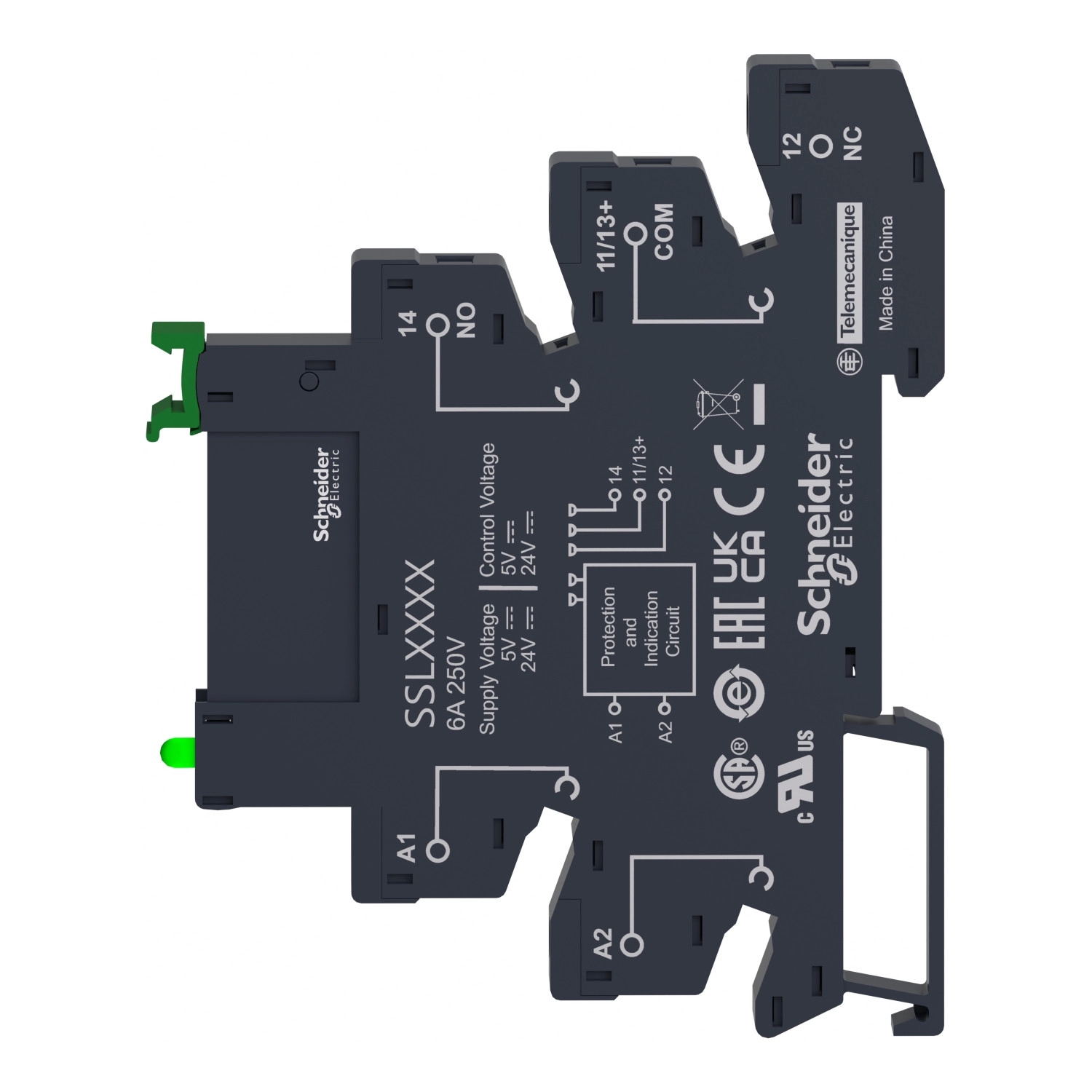

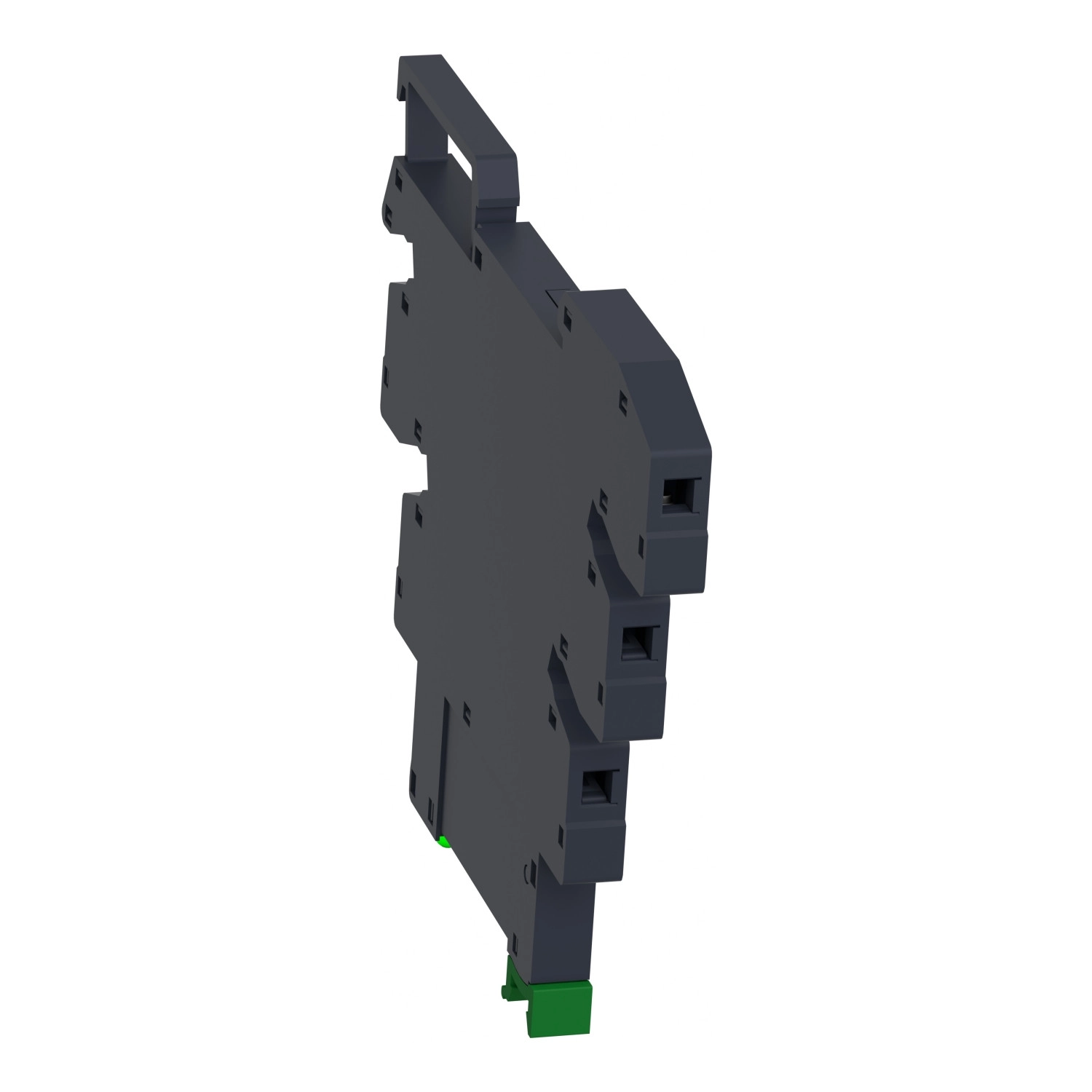

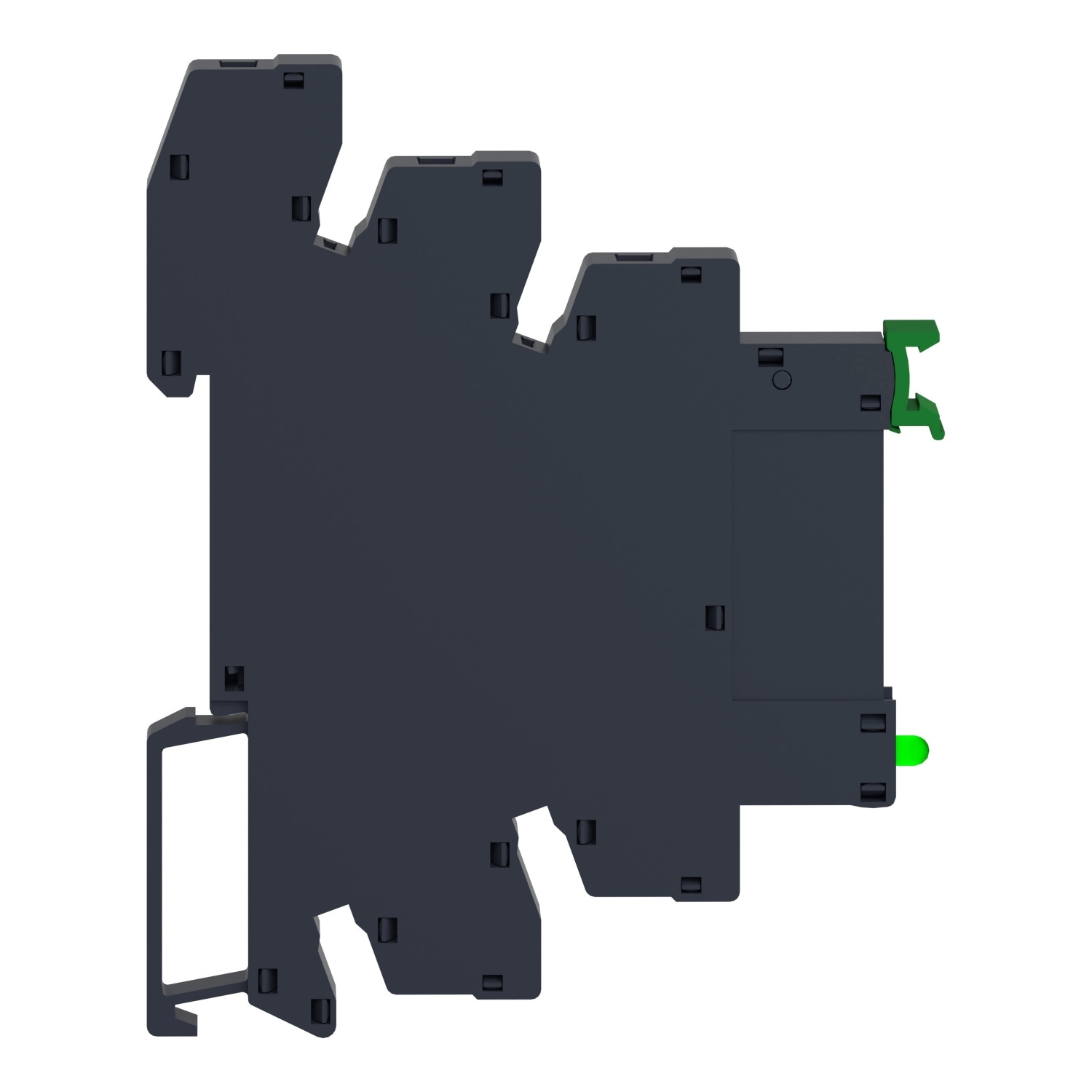

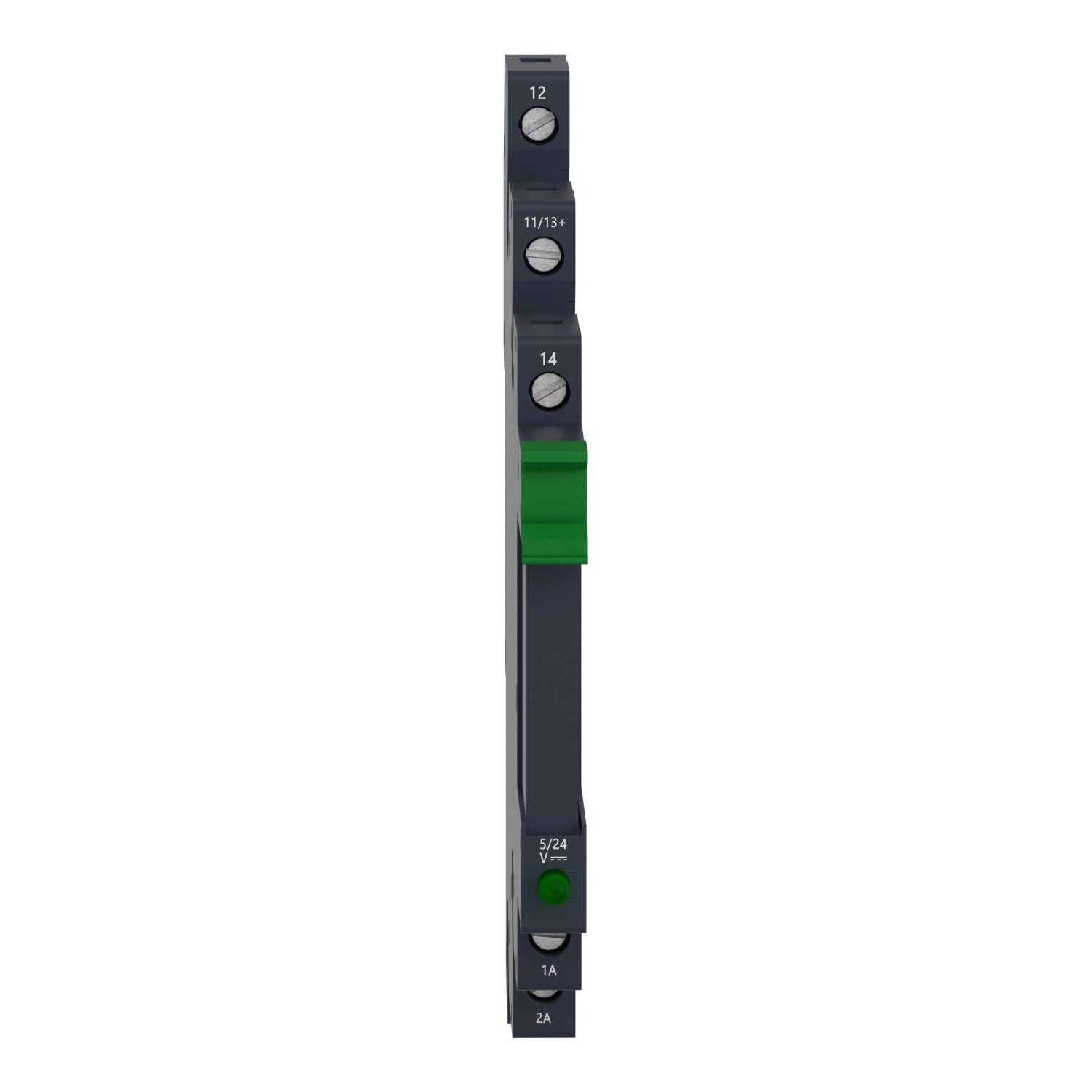

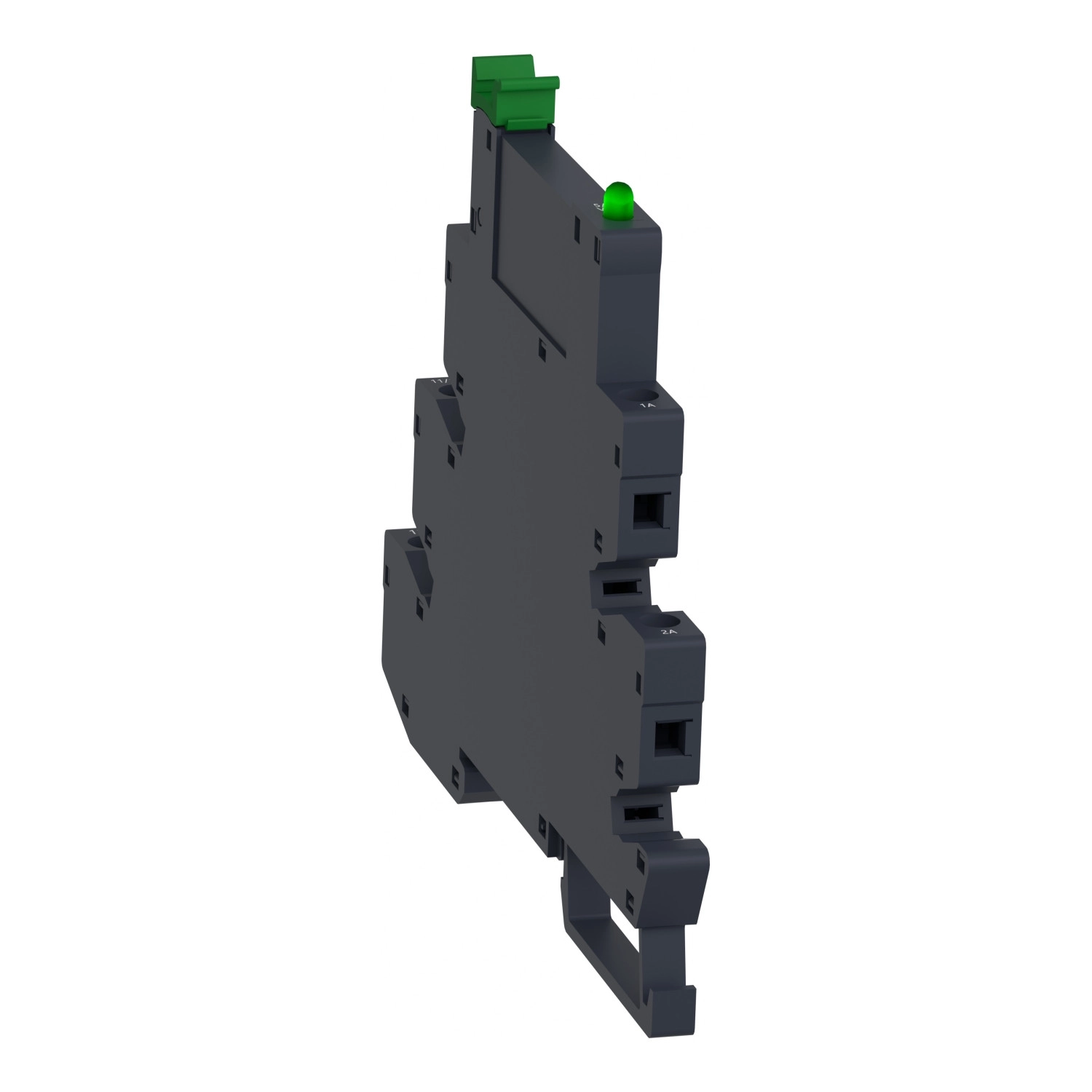

A Schneider Electric SSL1D101BDPV egy kompakt, előszerelt szilárdtestrelé a Harmony Solid State Relays termékcsaládból, amely kiváló megoldást kínál az ipari automatizálási és vezérlési rendszerek kapcsolási feladataihoz. Ez a DC kapcsolású SSR (Solid State Relay) csavarkötésű foglalattal rendelkezik, ami jelentősen megkönnyíti a telepítést és a karbantartást. Az SSL1D101BDPV komplett termékként kerül szállításra, így azonnal beépíthető az ipari rendszerekbe.
A relé 1 fázisú kialakítású és tranzisztoros kimenettel rendelkezik, amely DC kapcsolásra alkalmas. A vezérlőkör feszültsége 16-30V DC tartományban működik, míg a kapcsolható kimeneti feszültség 1-48V DC között változhat. A névleges áramerősség 0,1A, amely különösen alkalmassá teszi kis terhelések precíz kapcsolására. A termék kompakt méretei (szélesség: 6,2 mm, magasság: 96,5 mm, mélység: 79,5 mm) lehetővé teszik a helytakarékos szerelést még zsúfolt kapcsolószekrényekben is.
Az SSL1D101BDPV szilárdtestrelé kiemelkedő műszaki jellemzői közé tartoznak a gyors válaszidők: bekapcsolási ideje mindössze 0,25 ms, míg kikapcsolási ideje még rövidebb, 0,12 ms. Ez a rendkívül gyors kapcsolás kritikus lehet időérzékeny alkalmazásokban. A termék további előnyei közé tartozik az alacsony feszültségesés (kevesebb mint 1V bekapcsolt állapotban) és a rendkívül alacsony szivárgási áram (0,001 mA kikapcsolt állapotban), ami energiahatékony működést biztosít. A relé terhelhetősége 0,001-0,1A között van, 10 ms-ig pedig akár 0,3A túláramot is képes elviselni. A túlfeszültség elleni védelem 60V DC értékű, a túlfeszültség kategória pedig III-as.
A termék csatlakozási lehetőségei rugalmasak: alkalmas mind rugalmas, mind tömör kábelekhez 0,2-2,5 mm² (AWG 24-AWG 14) keresztmetszettel. A csavaros csatlakozók maximális meghúzási nyomatéka kisebb mint 0,5 Nm. A be- és kimeneti kapacitív kiegyenlítetlenség mindössze 1,5 pF, ami minimalizálja a jelátviteli problémákat. A bemeneti impedancia 3,43 kOhm, míg a minimális kapcsolási feszültség 16V DC bekapcsoláskor, és 5V DC kikapcsoláskor.
Az SSL1D101BDPV szilárdtestrelé széles működési hőmérséklet-tartománnyal rendelkezik (-20°C és +70°C között), tárolási hőmérséklet-tartománya pedig -20°C és +85°C közötti. IP20-as védettségi fokozata megfelelő védelmet biztosít a belső alkatrészeknek. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984, valamint rendelkezik UL, CSA, CE, UL 508, CSA22.2 No. 14-10 és GOST tanúsítvánnyal. A relé jelölései között megtalálható a CURus, CSA, CE és EAC is, melyek igazolják a magas minőséget és a nemzetközi előírásoknak való megfelelést.
Schneider Electric Harmony Solid State Relays - SSL1D101BDPV műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövidnév: SSL
Hálózat fázisszáma: 1 fázis
Vezérlőkör feszültsége [Uc]: 16...30 V DC
Csatlakozók - terminálok: Csavaros csatlakozók
Kimenet kapcsolási mód: DC kapcsolás
Kiegészítő információk
Rögzítés típusa: Csavaros foglalat
Névleges áramerősség [In]: 0,1 A
Kimeneti feszültség: 1...48 V DC
Szorítóerő: < 0,5 N.m (4,4 lb-in)
Kapacitás kiegyenlítetlenség: 1,5 pF bemenet/kimenet
Minimális kapcsolási feszültség: 16 V DC bekapcsolás
Maximális kapcsolási feszültség: 5 V DC kikapcsolás
Bemeneti impedancia: 3,43 kOhm
Szilárdtest kimenet típusa: Tranzisztoros kimenet, DC kapcsolás
Terhelő áram: 0,001…0,1 A
Tranziens túlfeszültség: 60 V DC
Túláram: 0,3 A 10 ms-ig
Maximális feszültségesés: <1 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidő: 0,25 ms (bekapcsolás), 0,12 ms (kikapcsolás)
Túlfeszültség kategória: III
Méretek
Szélesség: 6,2 mm
Magasság: 96,5 mm
Mélység: 79,5 mm
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet
Szennyezési fok: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Termék tanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
IP védettségi fokozat: IP20
Működési környezeti hőmérséklet: -20…70 °C
Tárolási környezeti hőmérséklet: -20…85 °C
