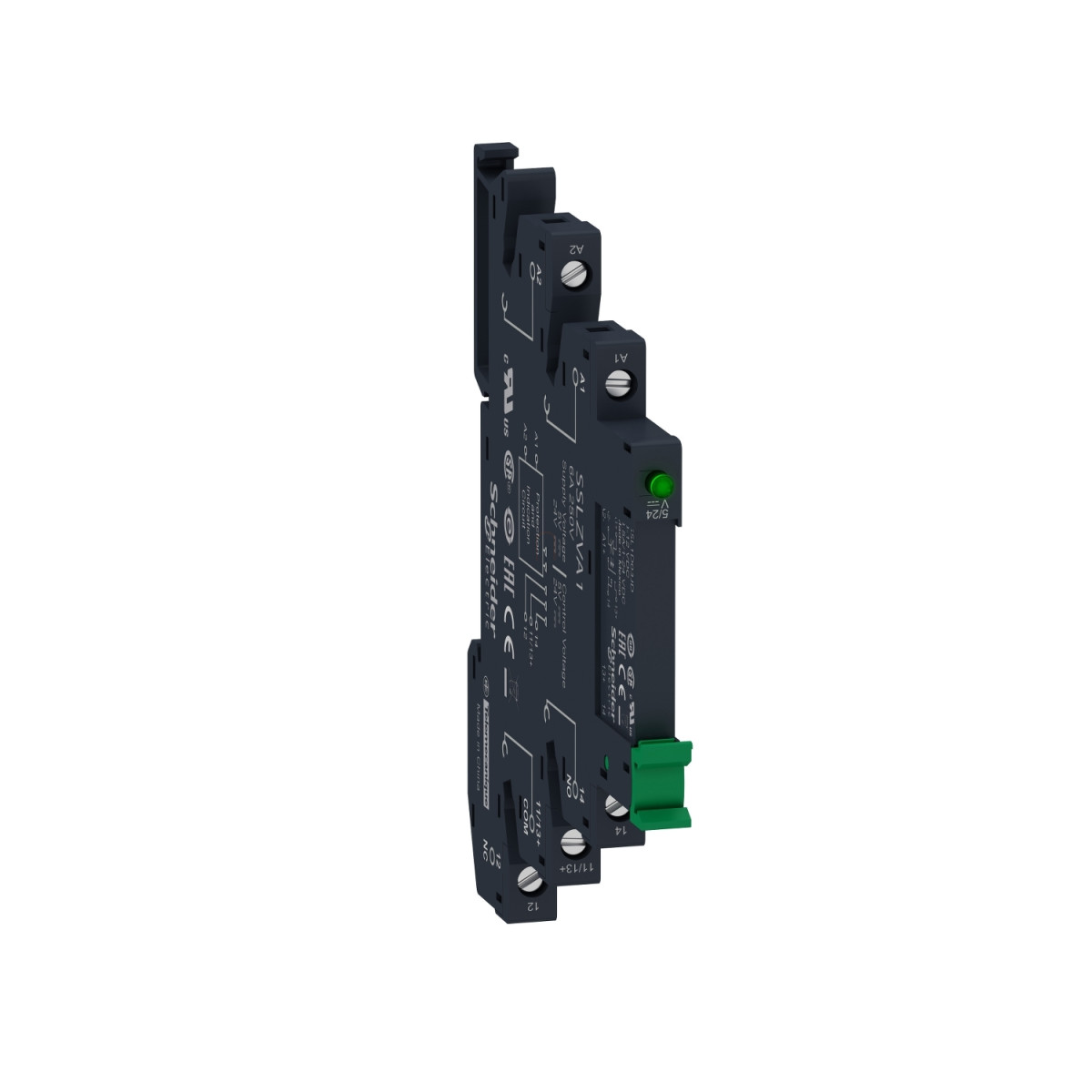

A Schneider Electric Harmony Solid State Relays SSL1D03JDPV egy előszerelt, kompakt szilárdtestrelé, amely hatékony és megbízható megoldást kínál az ipari automatizálási rendszerekben. Ez a DC kapcsolású szilárdtestrelé különösen alkalmas olyan alkalmazásokban, ahol gyakori kapcsolásra és hosszú élettartamra van szükség, hiszen a hagyományos elektromechanikus relékkel ellentétben nem tartalmaz mozgó alkatrészeket, így kopásmentes működést biztosít.
Az SSL1D03JDPV modell a Schneider Electric Harmony szilárdtestrelé termékcsalád része, komplett megoldást kínál csavaros foglalattal. Kiváló választás ipari folyamatirányítási alkalmazásokhoz, ahol fontos a pontos vezérlés és a nagy megbízhatóság. A relé 3,5 amper névleges áramerősséggel rendelkezik, és DC kapcsolási módot használ. Vezérlő áramköri feszültsége 4-12V DC, kimeneti feszültsége pedig 1-24V DC tartományban működik, ami rendkívül rugalmassá teszi különböző alkalmazásokban.
A készülék technikai specifikációi lenyűgözőek: 500 Ohm bemeneti impedanciával, mindössze 0,1 ms bekapcsolási és 0,12 ms kikapcsolási válaszidővel rendelkezik, ami kiemelkedően gyors kapcsolást tesz lehetővé. A MOSFET kimenettel ellátott eszköz maximális feszültségesése kevesebb mint 0,5V bekapcsolt állapotban, szivárgási árama pedig mindössze 0,001 mA kikapcsolt állapotban, így energiahatékony működést biztosít. Túlfeszültség esetén is védelmet nyújt, hiszen akár 30V DC tranziens túlfeszültséget is elvisel, és 9A áramerősség esetén is működőképes marad 10 milliszekundumig. A relé szilárdtestrelé típusa révén különösen előnyös olyan környezetekben, ahol fontos a gyors, precíz kapcsolás és a hosszú élettartam.
Az SSL1D03JDPV fizikai jellemzőit tekintve kompakt kialakítású, mindössze 6,2 mm szélességgel, 96,5 mm magassággal és 79,5 mm mélységgel rendelkezik, így minimális helyet foglal a kapcsolószekrényben. IP20-as védelmi osztállyal rendelkezik, és -20°C és +70°C közötti működési hőmérséklet-tartományban használható, így széles környezeti feltételek között is megbízhatóan működik. A csatlakozások tekintetében rugalmas, hiszen mind hajlékony, mind tömör kábellel használható, 0,2-2,5 mm² (AWG 24-14) kábelkeresztmetszettel. A Schneider Electric SSL1D03JDPV megfelelőségét számos nemzetközi tanúsítvány igazolja, többek között UL, CSA, CE, UL 508, és GOST, valamint megfelel az IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 és EN 61984 szabványoknak.
Schneider Electric Harmony Solid State Relays - SSL1D03JDPV műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózati fázisok száma: 1 fázis
Vezérlőáramköri feszültség: 4...12 V
Csatlakozások - csatlakozók: Csavaros csatlakozók
Kimenet kapcsolási mód: DC kapcsolás
Kiegészítő jellemzők
Szerelési támogatás: Csavaros foglalat
Névleges áram: 3,5 A
Kimeneti feszültség: 1...24 V DC
Vezérlőáramköri feszültség: 4...12 V DC
Szorítóerő: < 0,5 N.m (4,4 lb-in)
Csatlakozások - csatlakozók: Hajlékony kábel kábelvéggel, szorítókapacitás: 0,2...2,5 mm² (AWG 24...AWG 14)
Tömör kábel kábelvéggel, szorítókapacitás: 0,2...2,5 mm² (AWG 24...AWG 14)
Kapacitáskülönbség: 1,5 pF bemenet/kimenet
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Bemeneti impedancia: 500 Ohm
Szilárdtestrelé kimenet típusa: Mosfet kimenet
DC kapcsolás
Terhelőáram: 0,001…3,5 A
Tranziens túlfeszültség: 30 V DC
Túláram: 9 A 10 ms-ig
Maximális feszültségesés: <0,5 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidő: 0,12 ms (kikapcsolás)
0,1 ms (bekapcsolás)
Túlfeszültség kategória: III
Fizikai jellemzők
Szélesség: 6,2 mm
Magasság: 96,5 mm
Mélység: 79,5 mm
Nettó tömeg: 0,0285 kg
Eszköz megjelenése: Teljes termék
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet
Szennyezési fokozat: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Terméktanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
IP védelmi fokozat: IP20
Környezeti hőmérséklet működés közben: -20…70 °C
Környezeti hőmérséklet tároláskor: -20…85 °C
