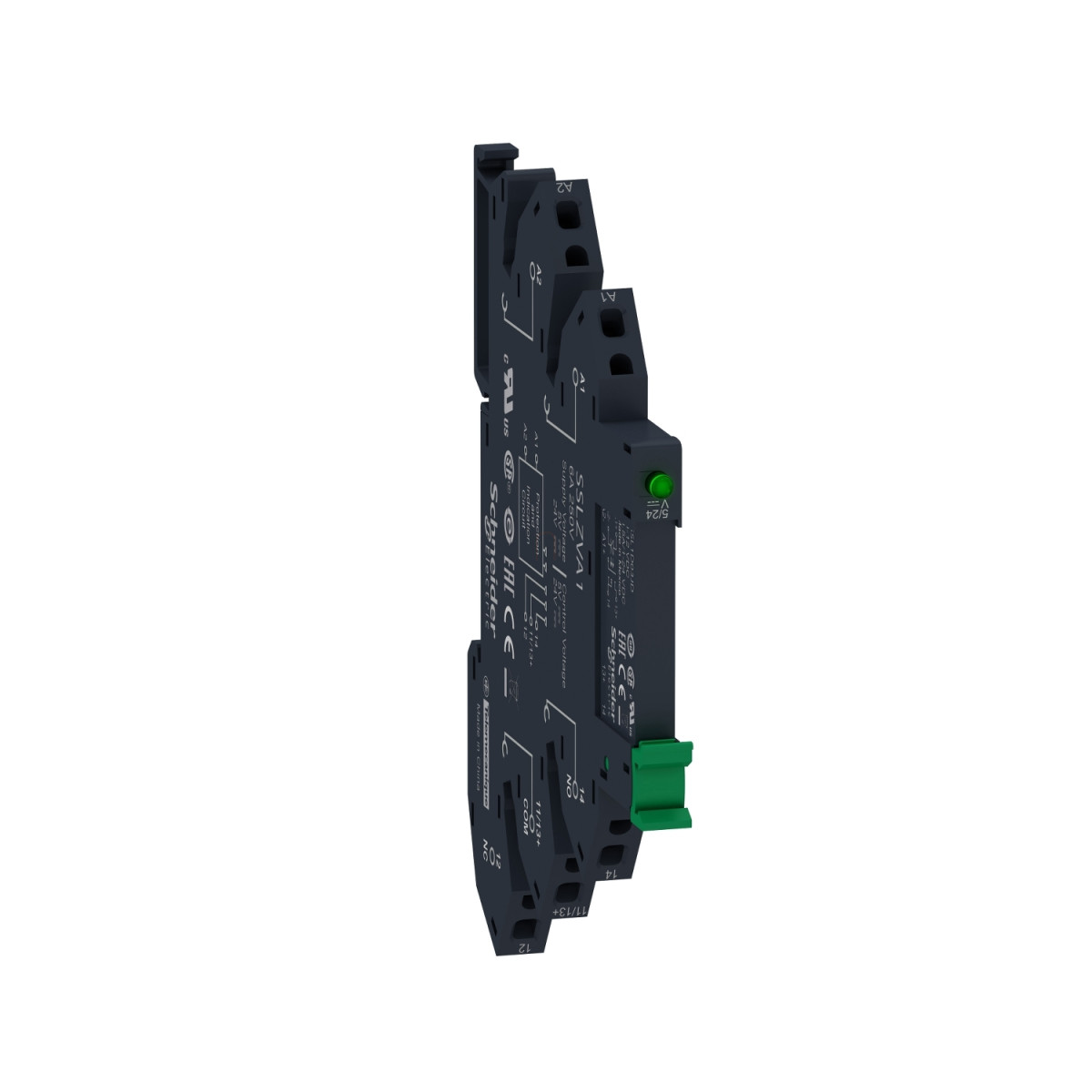

A Schneider Electric Harmony SSL1D03JDPR szilárdtestrelé egy innovatív és kompakt megoldás az ipari automatizálás és vezérlés területén. Ez az előre összeszerelt relé a Harmony Solid State Relays sorozat része, amely kiváló teljesítményt és megbízhatóságot kínál a modern ipari alkalmazásokhoz. Az SSL1D03JDPR egy egyenáramú kapcsolású (DC switching) relé, amely különösen alkalmas precíziós vezérlésekhez, ahol fontos a gyors és zajmentes működés.
A termék központi eleme a MOSFET kimenettel rendelkező szilárdtestrelé, amely számos előnyt biztosít a hagyományos elektromechanikus relékkel szemben. A 3,5 amper névleges áramerősséggel rendelkező SSL1D03JDPR tökéletes választás kisebb teljesítményű DC eszközök kapcsolására. A vezérlő áramköri feszültség 4-12V DC között működik, míg a kapcsolható kimeneti feszültség 1-24V DC tartományban van, így rugalmas alkalmazhatóságot biztosít különböző rendszerekben. A rugós csatlakozók (spring terminals) megkönnyítik a telepítést és biztonságos kapcsolatot biztosítanak. A készülék egyfázisú hálózatokhoz használható, és rugós foglalatra szerelhető.
A Schneider Electric SSL1D03JDPR szilárdtestrelé kiemelkedő műszaki jellemzőkkel rendelkezik. Az SSL rövidítésű eszköz a kapcsolási sebességgel lenyűgöző teljesítményt nyújt: a bekapcsolási idő mindössze 0,1 ms, míg a kikapcsolási idő 0,12 ms, amely rendkívül gyors reagálást tesz lehetővé kritikus alkalmazásokban. A készülék bemeneti impedanciája 500 Ohm, és a kapacitív kiegyensúlyozatlansága csupán 1,5 pF a bemenet és a kimenet között. A terhelhetőség 0,001-3,5A között van, a maximális lökőáram pedig 9A 10 milliszekundumig. A bekapcsolási minimális feszültség 4V DC, míg a kikapcsolási maximális feszültség 1V DC, így pontos működést biztosít. A maximális feszültségesés bekapcsolt állapotban kevesebb mint 0,5V, a maximális szivárgási áram kikapcsolt állapotban pedig mindössze 0,001 mA.
A SSL1D03JDPR kompakt méretekkel rendelkezik, ami előnyös a helytakarékos alkalmazásoknál. A szélessége mindössze 6,2 mm, magassága 104,6 mm, mélysége pedig 79,5 mm. A termék IP20-as védettséggel rendelkezik, így védett az ujjal történő érintés ellen. Működési hőmérséklet-tartománya -20°C és +70°C között van, míg tárolási hőmérséklete -20°C és +85°C között lehet. A készülék megfelel számos nemzetközi szabványnak, többek között az IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 és EN 61984 előírásainak. Rendelkezik UL, CSA, CE, UL 508, CSA22.2 No. 14-10 és GOST tanúsítványokkal, valamint CURus, CSA, CE és EAC jelölésekkel. A termék V0 besorolású lángállósággal büszkélkedik az UL 94 szabvány szerint, dielektromos szilárdsága pedig 2500V a bemenet és a kimenet között. A szennyezettségi foka 2, ami a legtöbb ipari környezetben való használatot lehetővé teszi.
Schneider Electric Harmony Solid State Relays - SSL1D03JDPR - SSL komplett sorkapocs szilárdtestrelé foglalattal, DC kapcsolás, 1NO, 24...280VAC, 3,5A, 12VDC, rugós műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózati fázisok száma: 1 fázis
Vezérlőáramköri feszültség [Uc]: 4...12 V DC
Csatlakozók - sorkapcsok: Rugós csatlakozók
Kimeneti kapcsolási mód: DC kapcsolás
Kiegészítő adatok
Szerelési támogatás: Rugós foglalat
Névleges áram [In]: 3,5 A
Kimeneti feszültség: 1...24 V DC
Szorítóerő: 10...40 N.m
Csatlakozók - sorkapcsok: Rugalmas kábel kábelvéggel, szorító kapacitás: 0,2...1,5 mm² (AWG 24...AWG 16)
Tömör kábel kábelvéggel, szorító kapacitás: 0,2...1,5 mm² (AWG 24...AWG 16)
Kapacitív kiegyensúlyozatlanság: 1,5 pF bemenet/kimenet
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Bemeneti impedancia: 500 Ohm
Szilárdtest kimenet típusa: Mosfet kimenet
DC kapcsolás
Terhelési áram: 0,001…3,5 A
Tranziens túlfeszültség: 30 V DC
Túláram: 9 A 10 ms-ig
Maximális feszültségesés: <0,5 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidő: 0,12 ms (kikapcsolás)
0,1 ms (bekapcsolás)
Túlfeszültségi kategória: III
Fizikai jellemzők
Szélesség: 6,2 mm
Magasság: 104,6 mm
Mélység: 79,5 mm
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet között
Szennyezettségi fok: 2
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -20…70 °C
Tárolási környezeti hőmérséklet: -20…85 °C
Szabványok és tanúsítványok
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Terméktanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
