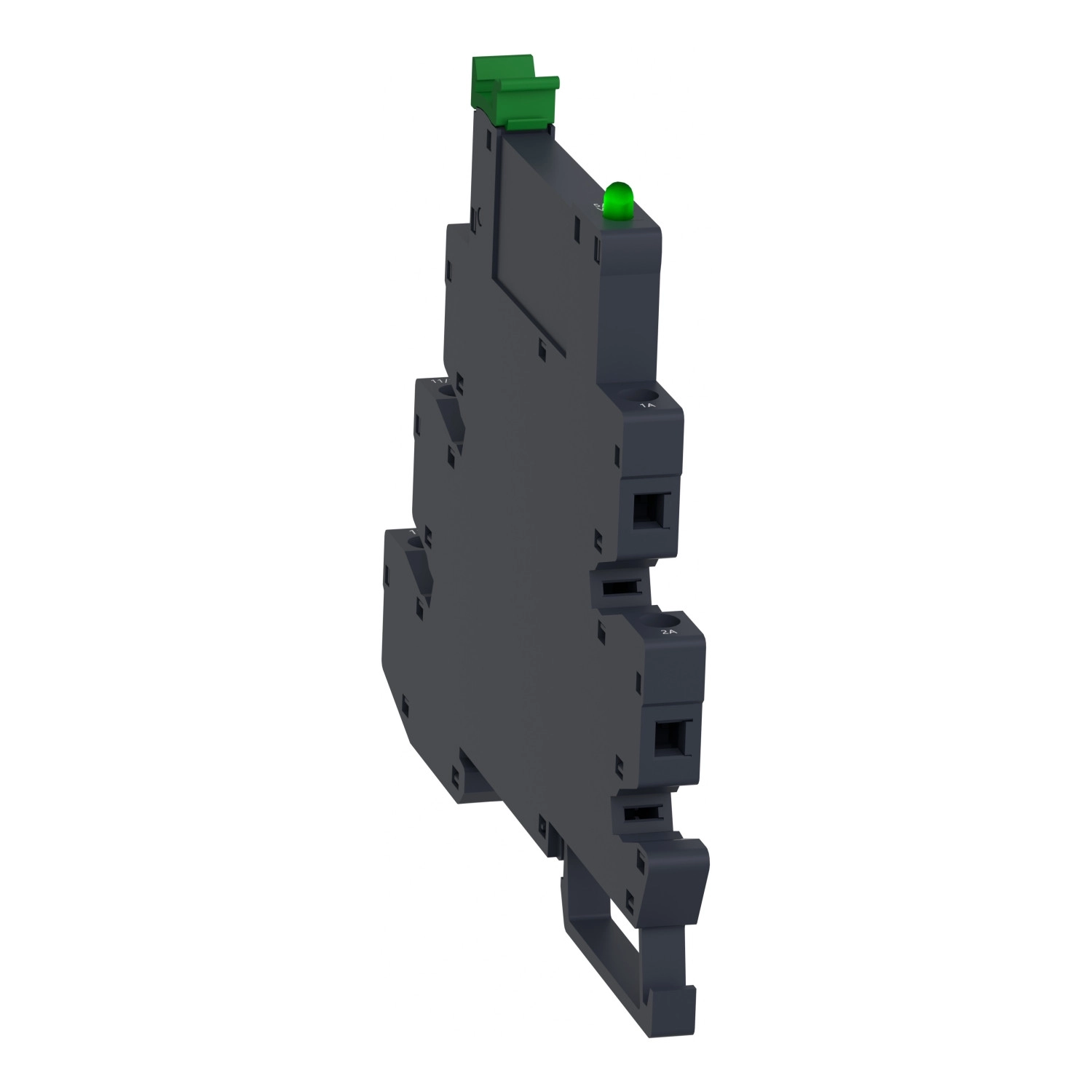

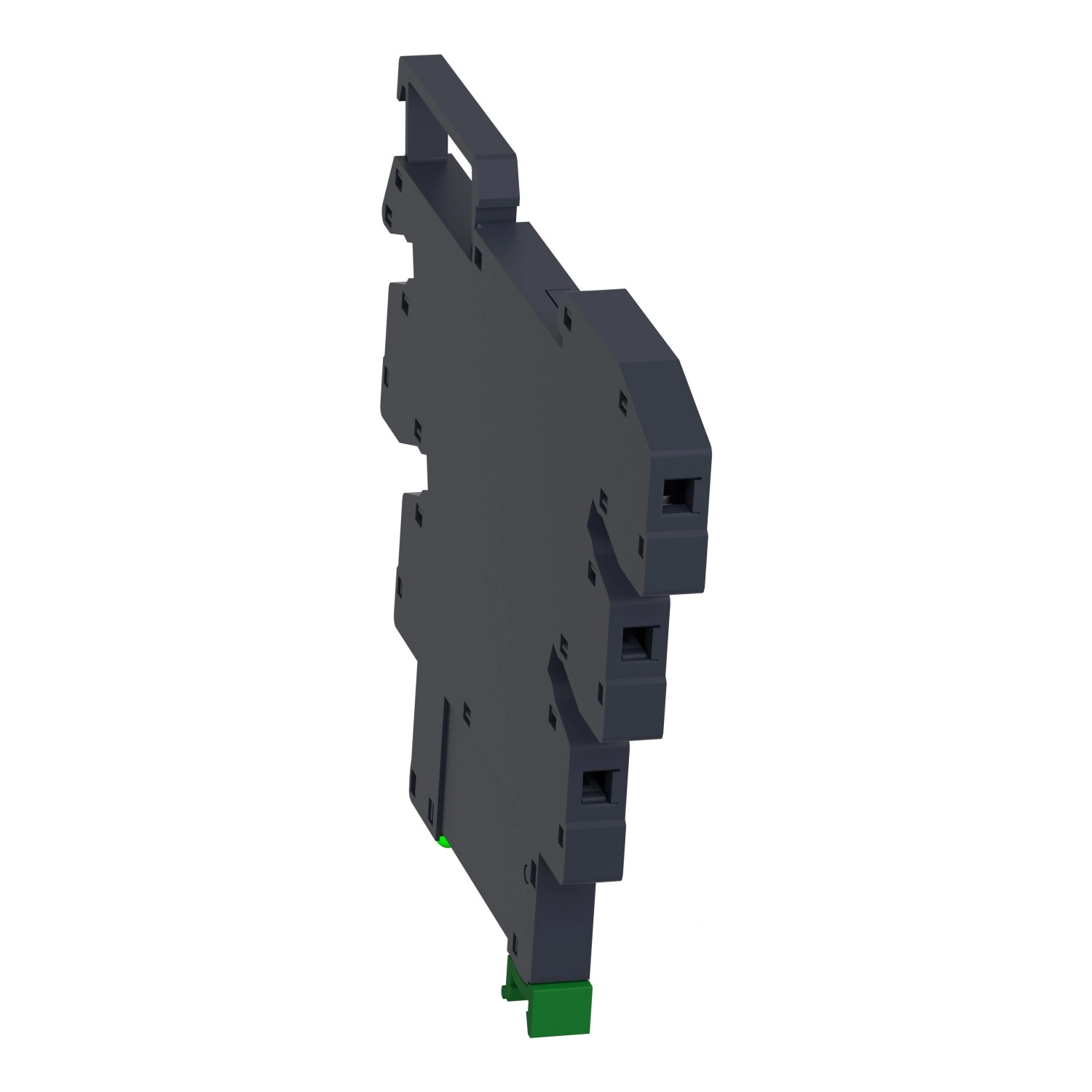

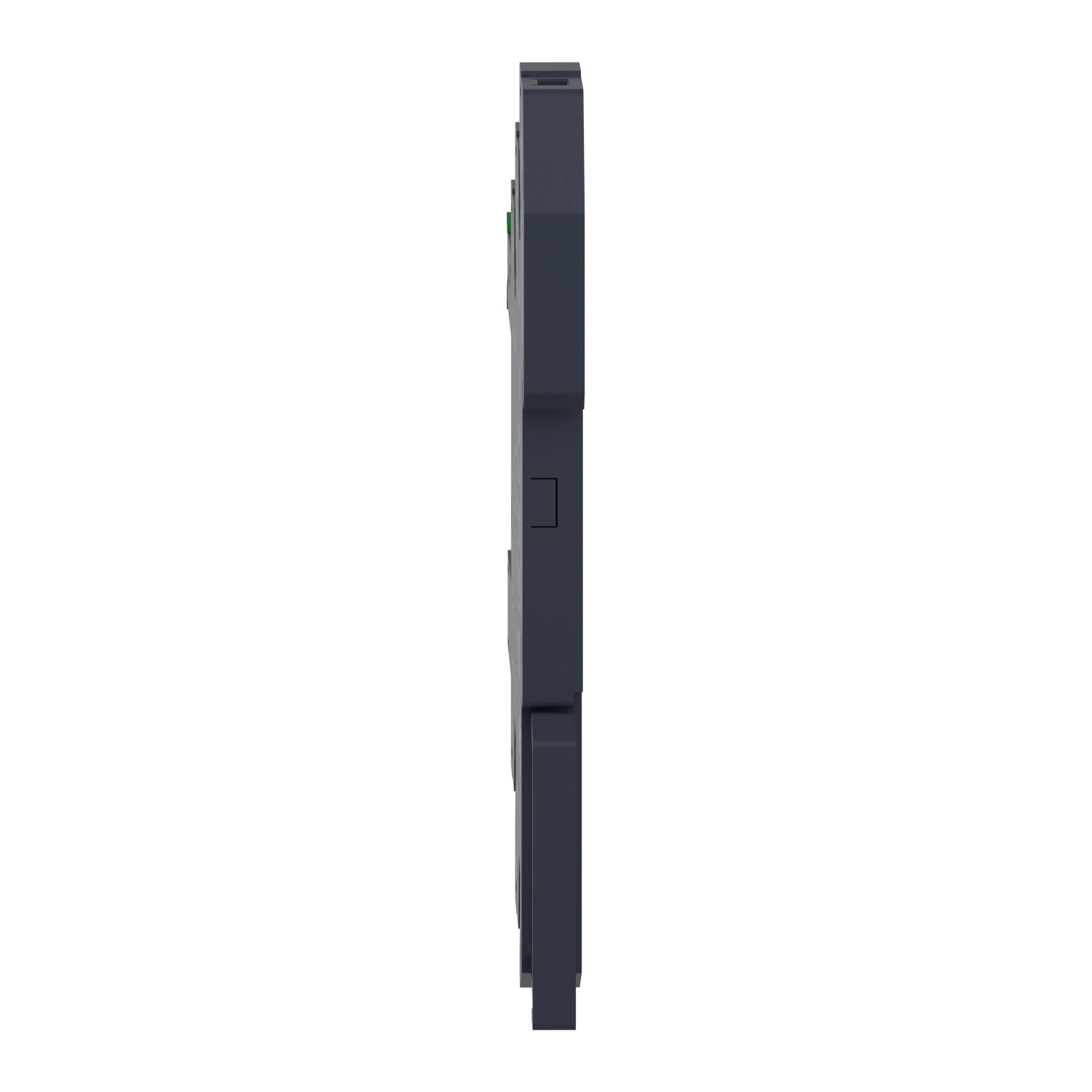

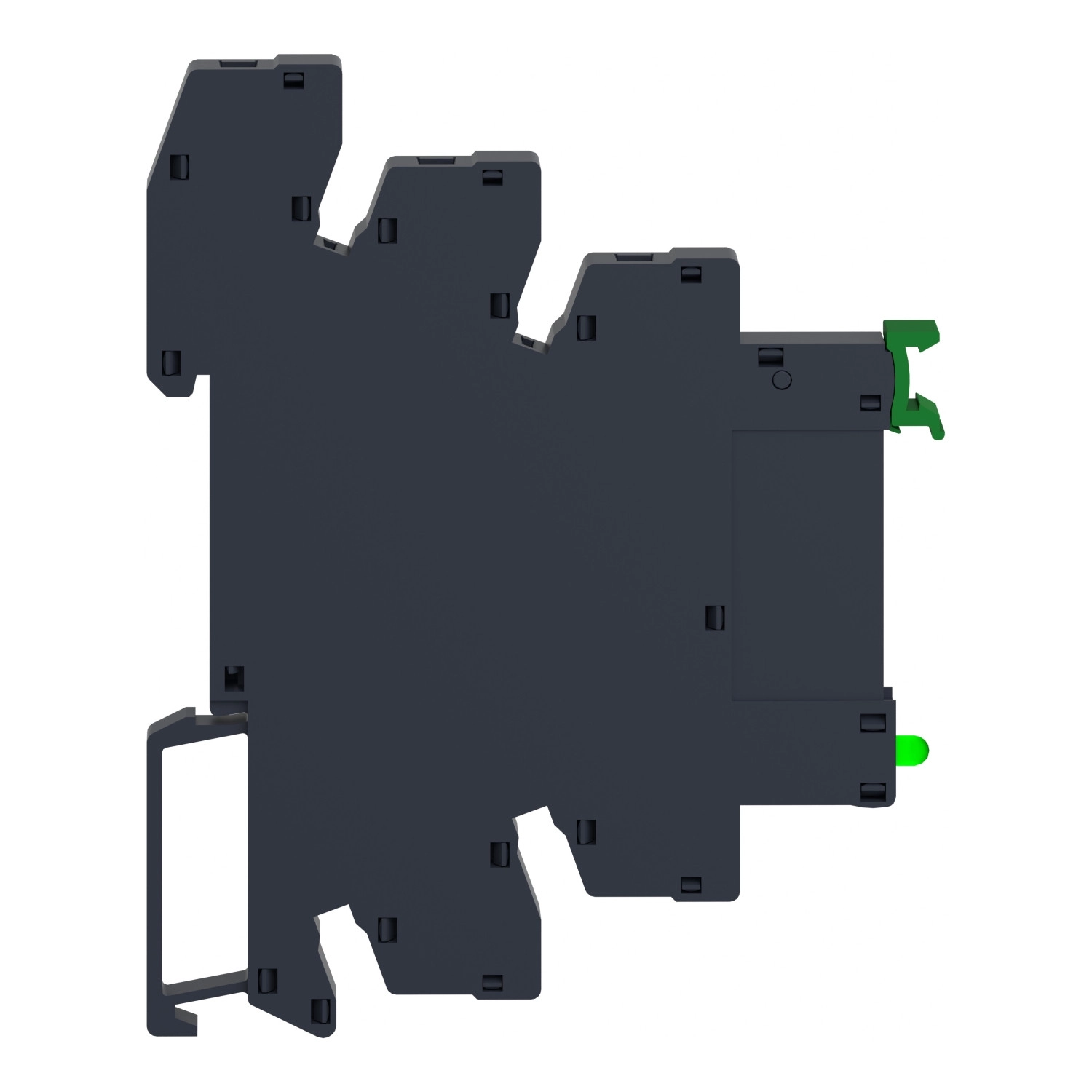

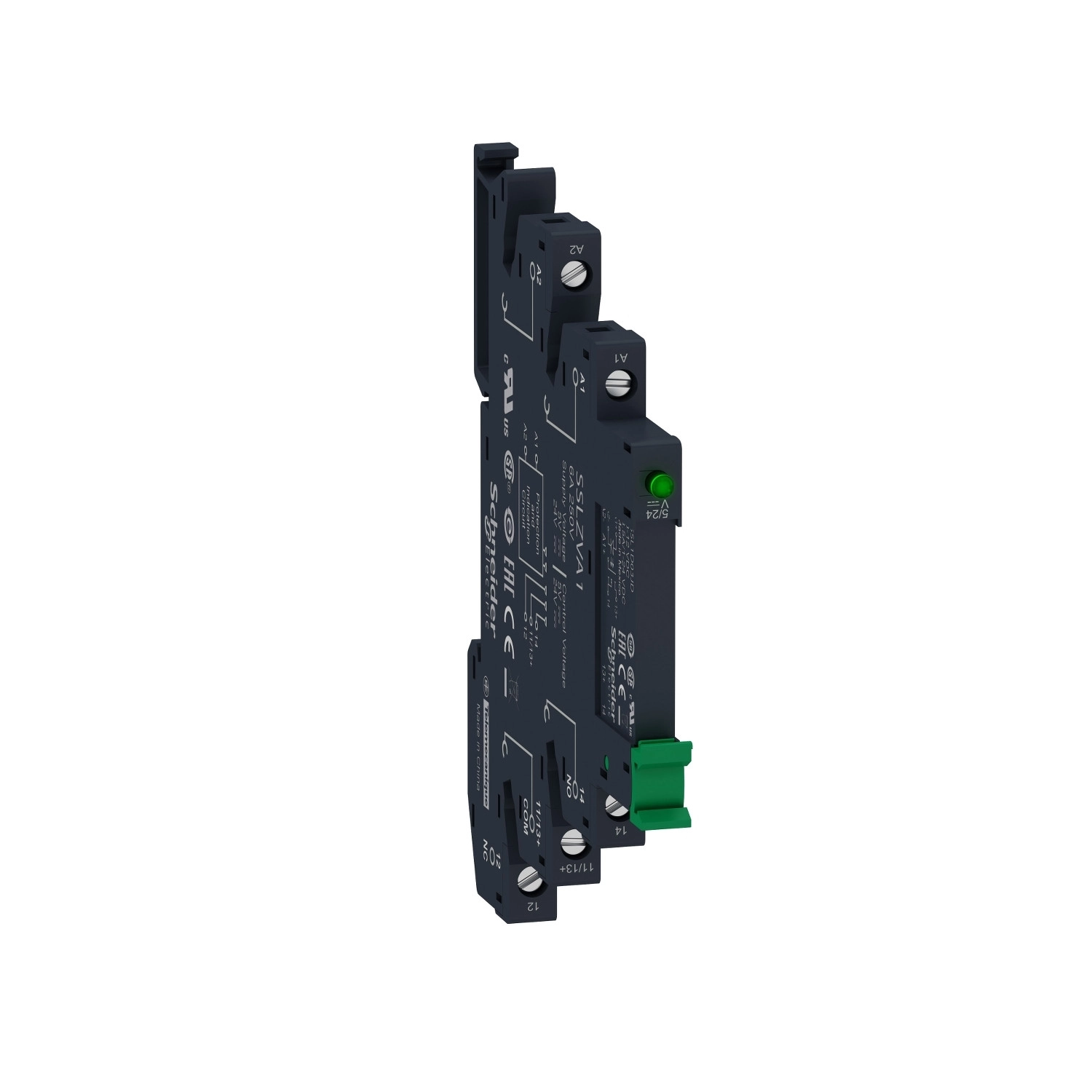

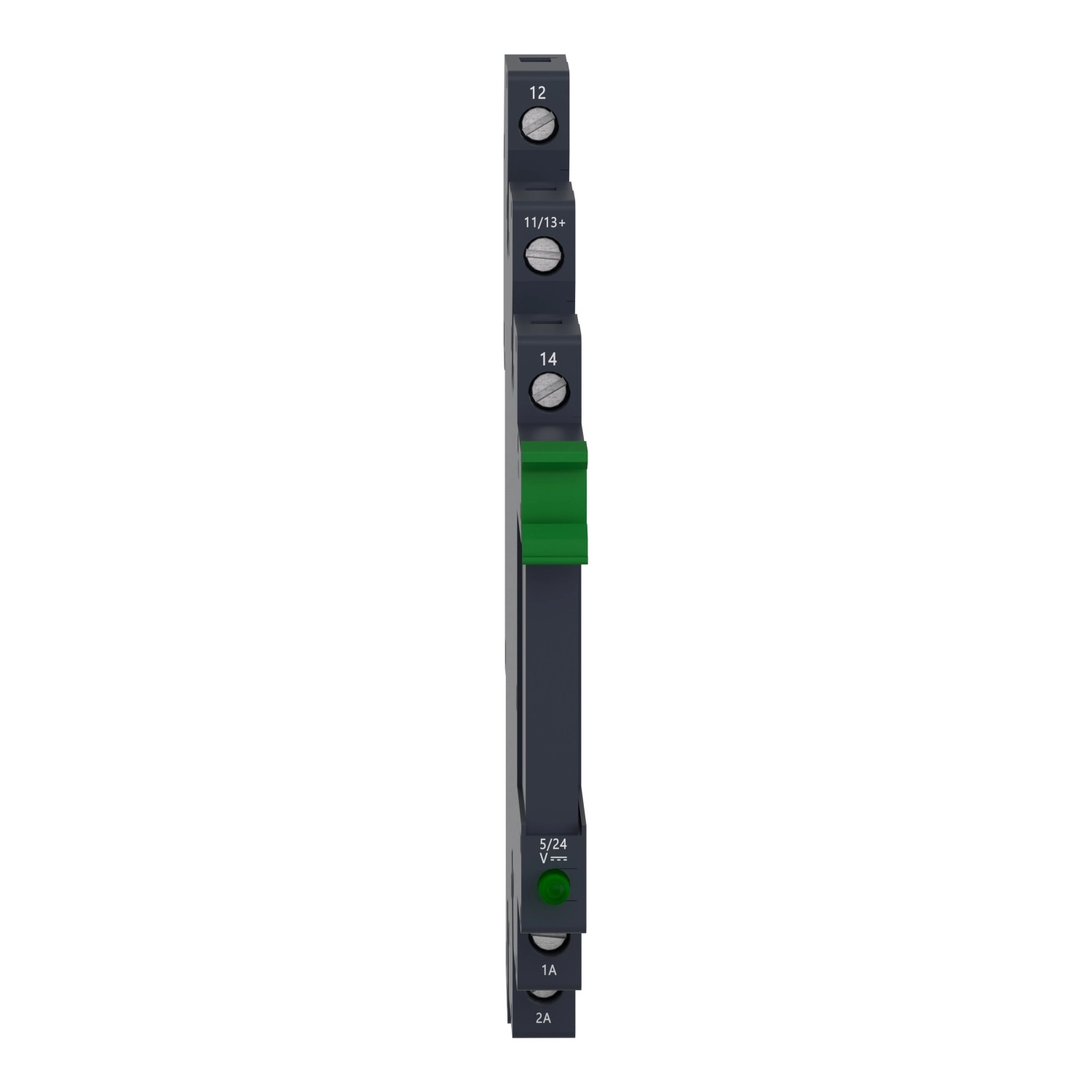

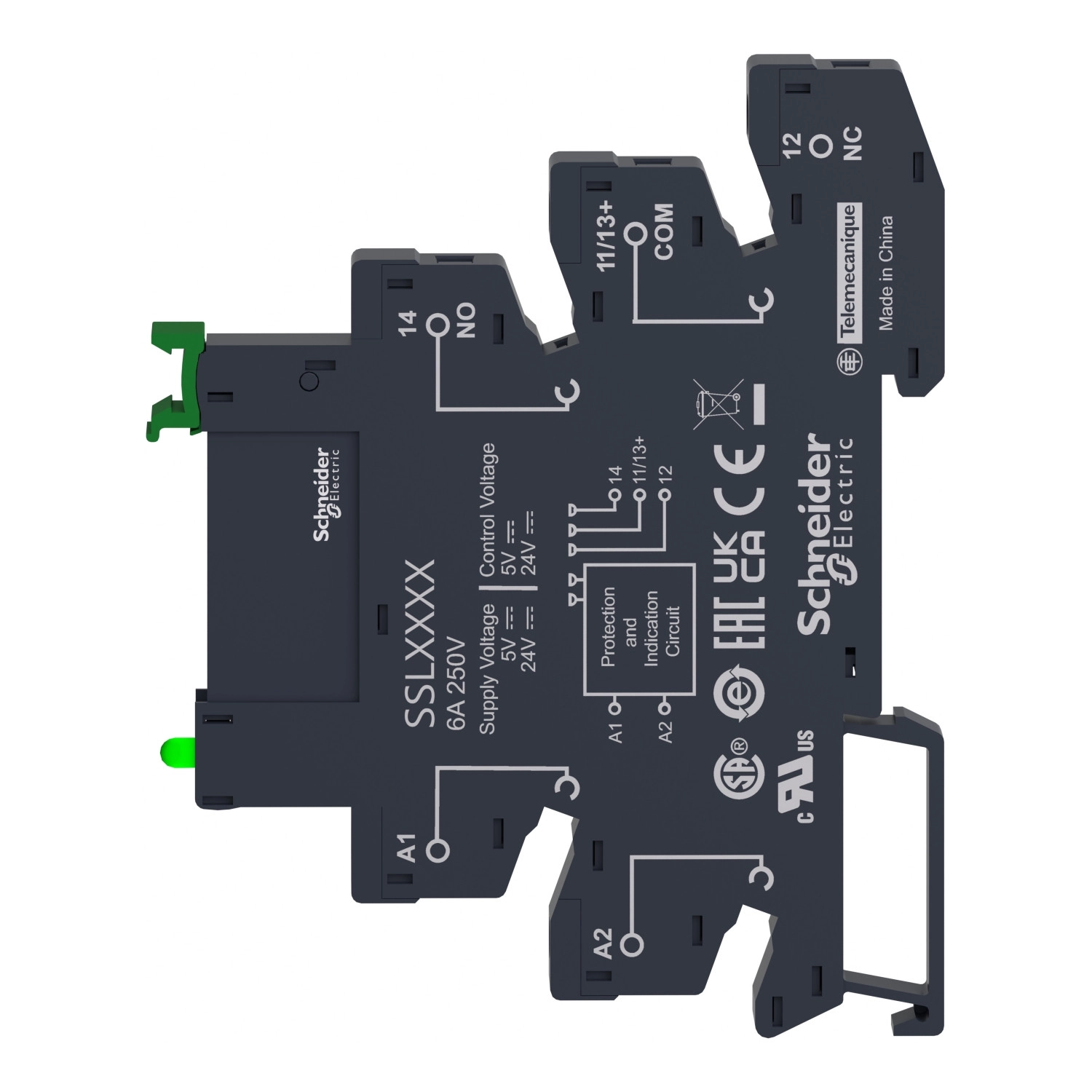

A Schneider Electric SSL1D03BDPV egy innovatív, előre szerelt szilárdtestrelé a Harmony Solid State Relays sorozatból, amely tökéletes megoldást kínál a modern ipari automatizálási rendszerekhez. Ez a korszerű eszköz egyesíti a hagyományos relék megbízhatóságát a félvezető technológia előnyeivel, így rendkívül hosszú élettartamot és kiváló kapcsolási tulajdonságokat biztosít.
Az SSL1D03BDPV relay kifejezetten DC kapcsolásra lett tervezve, 16-30V DC vezérlőfeszültséggel és 1-24V DC kimeneti feszültséggel. A 3,5A névleges áramával tökéletesen alkalmas kisebb teljesítményű DC terhelések megbízható kapcsolására. A Mosfet kimeneti technológia rendkívül gyors kapcsolási időket tesz lehetővé: a bekapcsolási idő mindössze 0,25 ms, míg a kikapcsolási idő még ennél is gyorsabb, csupán 0,12 ms. Ez a gyors válaszidő kritikus lehet olyan alkalmazásokban, ahol a precíz időzítés elengedhetetlen.
A Schneider Electric SSL1D03BDPV relay kompakt méretekkel rendelkezik (szélesség: 6,2 mm, magasság: 96,5 mm, mélység: 79,5 mm), így ideális olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont. A csavaros csatlakozók megkönnyítik a telepítést és biztosítják a stabil kapcsolatot. Az eszköz rugalmas és tömör kábelekkel egyaránt használható, 0,2-2,5 mm² (AWG 24...AWG 14) tartományban. A maximális szorítóerő kevesebb mint 0,5 N.m, ami meggátolja a túlhúzásból eredő esetleges károsodásokat.
A szilárdtestrelé kiváló elektromos tulajdonságokkal rendelkezik: a be- és kimeneti kapacitás kiegyensúlyozatlansága mindössze 1,5 pF, a minimális kapcsolási feszültség 16V DC bekapcsoláskor és 5V DC kikapcsoláskor. A bemeneti impedancia 2,67 kOhm. Az eszköz terhelési áram tartománya 0,001-3,5A közötti, és akár 9A-es túláramot is képes kezelni rövid ideig (10 ms). A maximális feszültségesés bekapcsolt állapotban kevesebb mint 0,5V, míg a szivárgási áram kikapcsolt állapotban rendkívül alacsony, mindössze 0,001 mA.
A Schneider Electric SSL1D03BDPV relay tervezésénél különös figyelmet fordítottak a biztonságra és a környezeti ellenállóképességre. Az eszköz IP20-as védelemmel rendelkezik, és széles működési hőmérséklet-tartományban használható: -20°C és +70°C között. A tárolási hőmérséklet-tartomány még szélesebb: -20°C és +85°C között. A relé megfelel számos nemzetközi szabványnak és rendelkezik a szükséges tanúsítványokkal, beleértve az UL, CSA, CE, UL 508, CSA22.2 No. 14-10 és GOST minősítéseket. A Schneider Electric SSL1D03BDPV relay teljesíti a V0 lángállósági követelményeket az UL 94 szabvány szerint, és 2500V dielektromos szilárdságot biztosít a be- és kimenetek között. Az eszköz túlfeszültség kategóriája III, szennyezési foka 2. Mindez garantálja a hosszú távú, megbízható és biztonságos működést még ipari környezetben is.
Schneider Electric SSL1D03BDPV műszaki adatok
Általános jellemzők
A Schneider Electric SSL1D03BDPV a Harmony Solid State Relays termékcsaládba tartozó előre szerelt szilárdtestrelé, DC kapcsolási módban működő egyfázisú eszköz. Rövid megnevezése SSL.
Műszaki paraméterek
Névleges áram: 3,5 A
Vezérlőáramkör feszültsége: 16...30 V DC
Kimeneti feszültség: 1...24 V DC
Kimeneti kapcsolási mód: DC kapcsolás
Szorítóerő: < 0,5 N.m (4,4 lb-in)
Kapacitás kiegyensúlyozatlanság: 1,5 pF bemenet/kimenet
Csatlakoztatás
Csatlakozók típusa: csavaros csatlakozók
Rugalmas kábel kábelbilinccsel, szorítási kapacitás: 0,2...2,5 mm² (AWG 24...AWG 14)
Tömör kábel kábelbilinccsel, szorítási kapacitás: 0,2...2,5 mm² (AWG 24...AWG 14)
Kapcsolási jellemzők
Minimális kapcsolási feszültség: 16 V DC bekapcsolás
Maximális kapcsolási feszültség: 5 V DC kikapcsolás
Bemeneti impedancia: 2,67 kOhm
Szilárdtest kimenet típusa: Mosfet kimenet, DC kapcsolás
Terhelési áram: 0,001…3,5 A
Tranziens túlfeszültség: 30 V DC
Túláram: 9 A 10 ms-ig
Maximális feszültségesés: <0,5 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidők
Bekapcsolási idő: 0,25 ms
Kikapcsolási idő: 0,12 ms
Fizikai jellemzők
Szélesség: 6,2 mm
Magasság: 96,5 mm
Mélység: 79,5 mm
Nettó súly: 0,0285 kg
Szerelési mód: Csavaros foglalat
IP védettségi fokozat: IP20
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -20...85 °C
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet
Szennyezési fok: 2
Túlfeszültség kategória: III
Szabványok és tanúsítványok
IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Terméktanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
