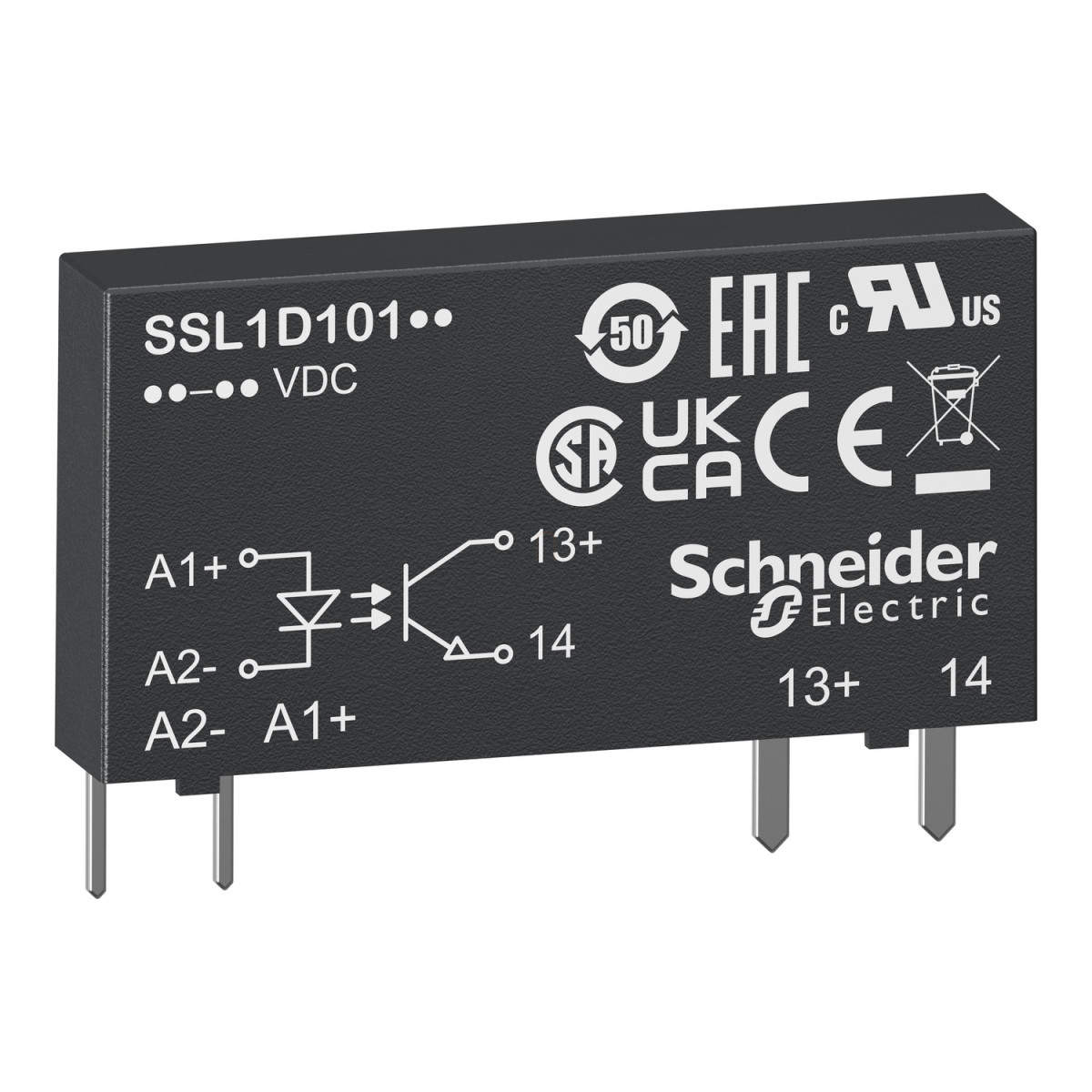

A Schneider Electric SSL1A12JD típusú szilárdtest relé a Harmony termékcsalád része, amely kimagasló megbízhatóságot és hosszú élettartamot biztosít az ipari automatizálási rendszerekben. Ez a slim kivitelű, kompakt szilárdtest relé mindössze 5 mm szélességű, így ideális olyan alkalmazásokhoz, ahol a helytakarékosság alapvető követelmény, például kapcsolószekrényekben vagy automatizálási rendszerekben.
Az SSL1A12JD modell egy egyfázisú, nullfeszültség-kapcsolású (zero voltage switching) relé, amely különösen alkalmas induktív és kapacitív terhelések, például motorok, szolenoidok vagy lámpák vezérlésére. A nullfeszültség-kapcsolás technológiának köszönhetően a kapcsolás mindig a szinuszhullám nullátmenetekor történik, ami jelentősen csökkenti a kapcsolási tranziens jelenségeket és az elektromágneses zavarokat (EMI). Ez nemcsak a kapcsolt eszközök élettartamát növeli, hanem az elektromos zajt is minimalizálja a rendszerben.
A relé 3-12V DC vezérlőfeszültséggel működtethető, miközben a kimeneti oldalon 24-280V AC feszültségtartományban képes terheket kapcsolni, maximum 2A áramerősséggel. Az egység kiemelkedő védelmi tulajdonságokkal rendelkezik, beleértve az 5000A rövidzárlati áramot és a 2,5A biztosíték-besorolást 250V-on 1-es típusú koordináció szerint. A kiváló szigetelési ellenállás (>100 MOhm 500V DC mellett) és a 4,0 kV-os névleges impulzus-állóság további biztonságot nyújt a kritikus alkalmazásokban.
Az SCR (Silicon Controlled Rectifier) kimenettel rendelkező relé 0,07-2A közötti terhelőáramot képes kapcsolni, és 0,5 ciklusos gyors kapcsolási idővel rendelkezik mind bekapcsoláskor, mind kikapcsoláskor. A maximum 4 mA szivárgási áram kikapcsolt állapotban és a <1,5V feszültségesés bekapcsolt állapotban biztosítja az energiahatékony működést. A relé széles üzemi hőmérséklettartománya (-20°C és +80°C között) lehetővé teszi használatát különböző környezeti feltételek mellett.
Az eszköz DIN-sínre szerelhető, és kompakt méretei (28 mm magasság, 5 mm szélesség, 15 mm mélység) ideálissá teszik sűrűn elhelyezett komponenseket tartalmazó vezérlőszekrények esetén. A termék különböző nemzetközi szabványoknak és előírásoknak felel meg, beleértve az IEC/EN 60947-4-3, IEC/EN 62314, UL 508 és C22.2 No. 14 szabványokat, valamint rendelkezik számos tanúsítvánnyal (cURus, CSA, EAC, CE, UKCA). A Schneider Electric SSL1A12JD solid state relé ideális választás olyan alkalmazásokhoz, ahol a megbízhatóság, a gyors kapcsolási idő és a kompakt méret alapvető követelmény.
Schneider Electric Harmony Solid State Relays - SSL1A12JD műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Rövid eszköznév: SSL
Hálózati fázisok száma: 1 fázis
Vezérlőáramkör feszültsége [Uc]: 3...12 V DC
Kimeneti kapcsolási mód: Nullfeszültség kapcsolás
Villamos jellemzők
Rövidzárlati áram: 5000 A
Kapcsolódó biztosíték névleges árama: 2,5 A 250 V-on, 1-es típusú koordináció
Névleges szigetelési feszültség [Ui]: 280 V
Szigetelési ellenállás: > 100 MOhm 500 V DC mellett
Névleges impulzus-állófeszültség [Uimp]: 4,0 kV bemenettől a házhoz (IEC 62314 és UL 508 szerint)
Névleges áram [In]: 2 A
Kimeneti feszültség: 24...280 V AC
Bemeneti áram: 15 mA
Bemeneti impedancia: 400 Ohm
Kimenet jellemzői
Szilárdtest kimenet típusa: Random feszültség kapcsolás, SCR kimenet
Terhelő áram: 0,07...2 A
Túlfeszültség védelem: 600 V
Túláram: 84 A 16,6 ms-ig vagy 80 A 20 ms-ig
Maximális feszültségesés: <1,5 V bekapcsolt állapotban
Maximum I²t biztosításhoz: 33 A².s 10 ms-ra 50 Hz-en, 29 A².s 8,3 ms-ra 60 Hz-en
Maximális szivárgási áram: 4 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Mechanikai jellemzők
Túlfeszültség kategória: III
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 15 mm
Szerelési mód: Aljzat
Környezeti feltételek
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet között
Szennyezettségi fok: 2
Szabványok: IEC/EN 60947-4-3, IEC/EN 62314, UL 508, C22.2 No. 14
Termék tanúsítványok: cURus, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP00
Üzemi környezeti hőmérséklet: -20...80 °C
Tárolási környezeti hőmérséklet: -20...85 °C
