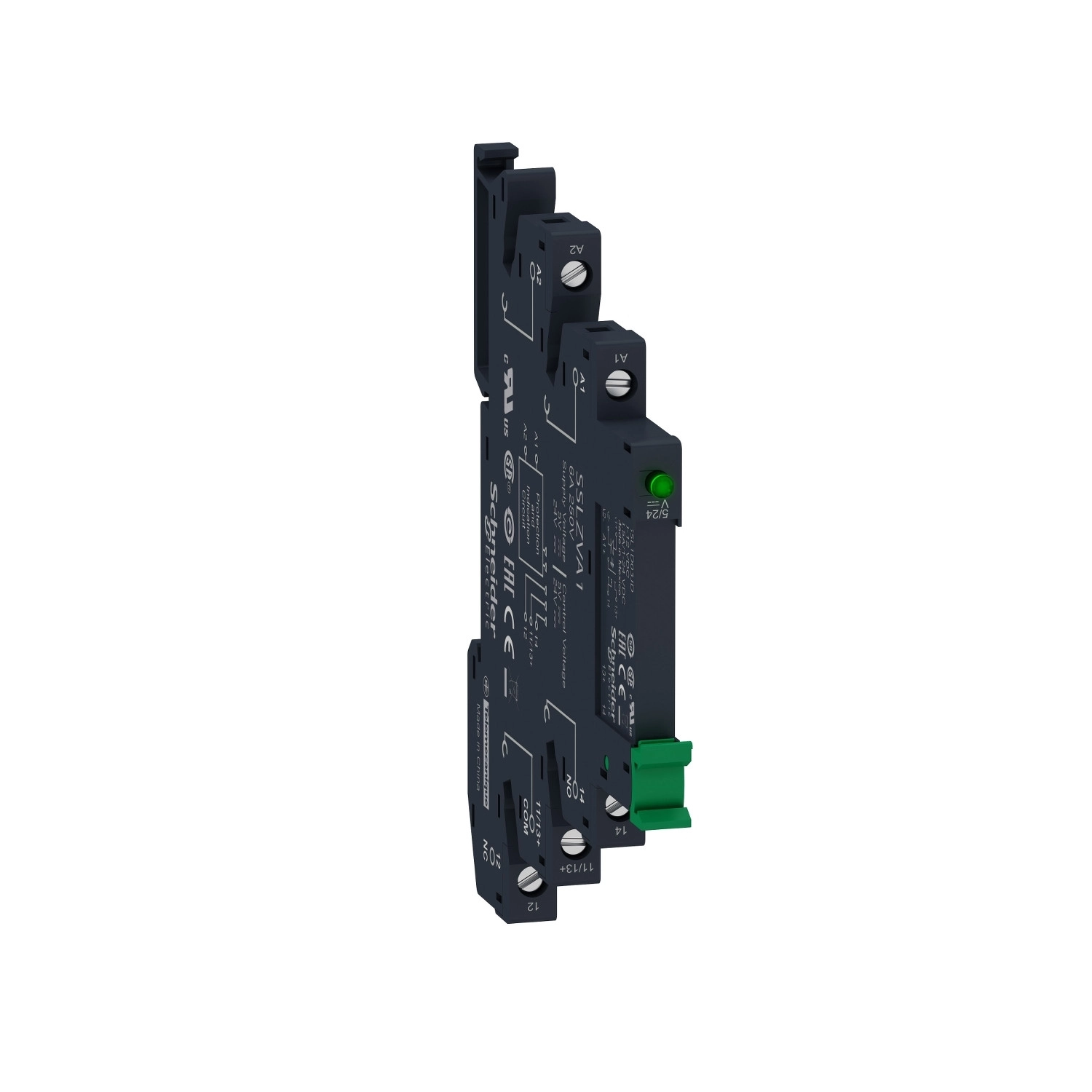

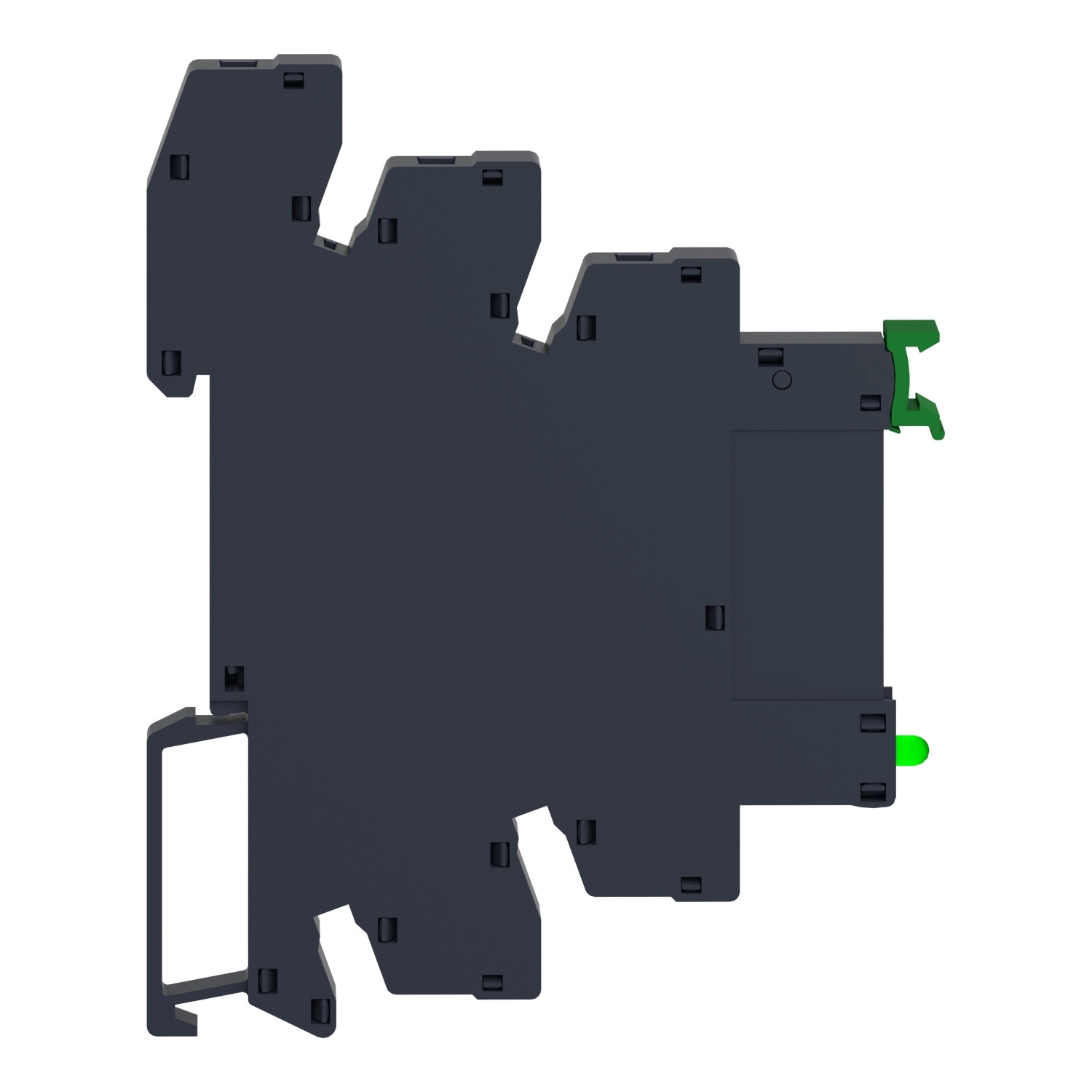

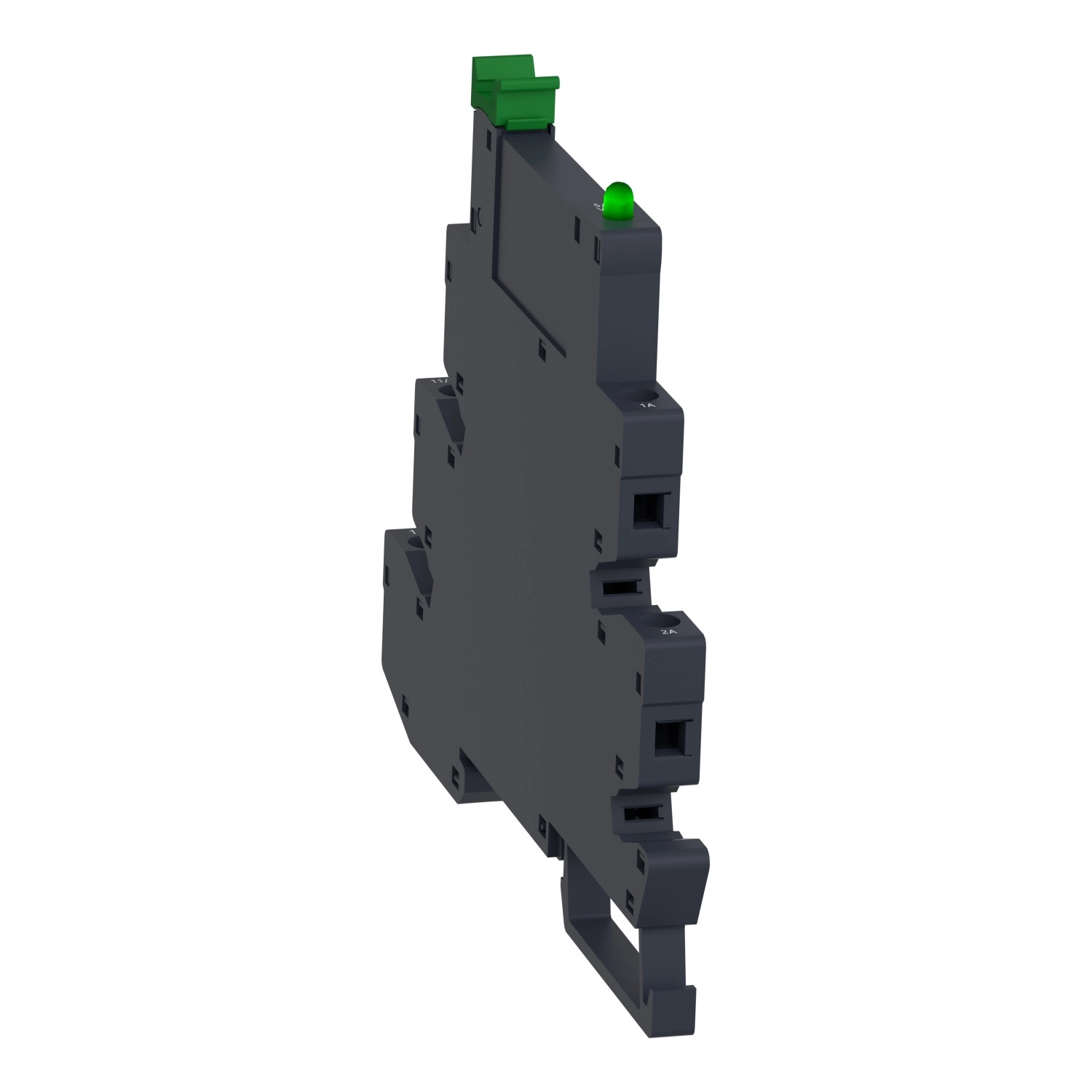

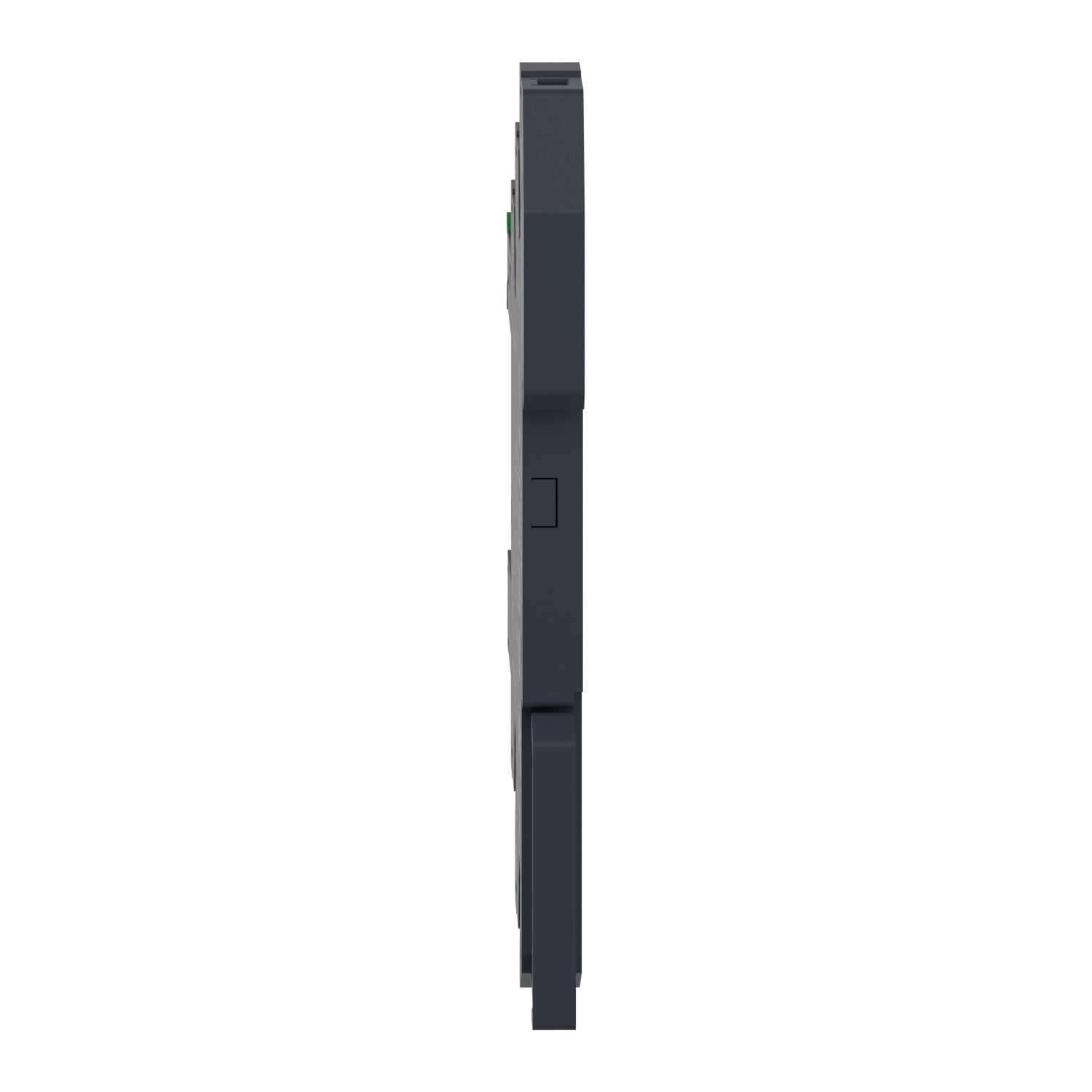

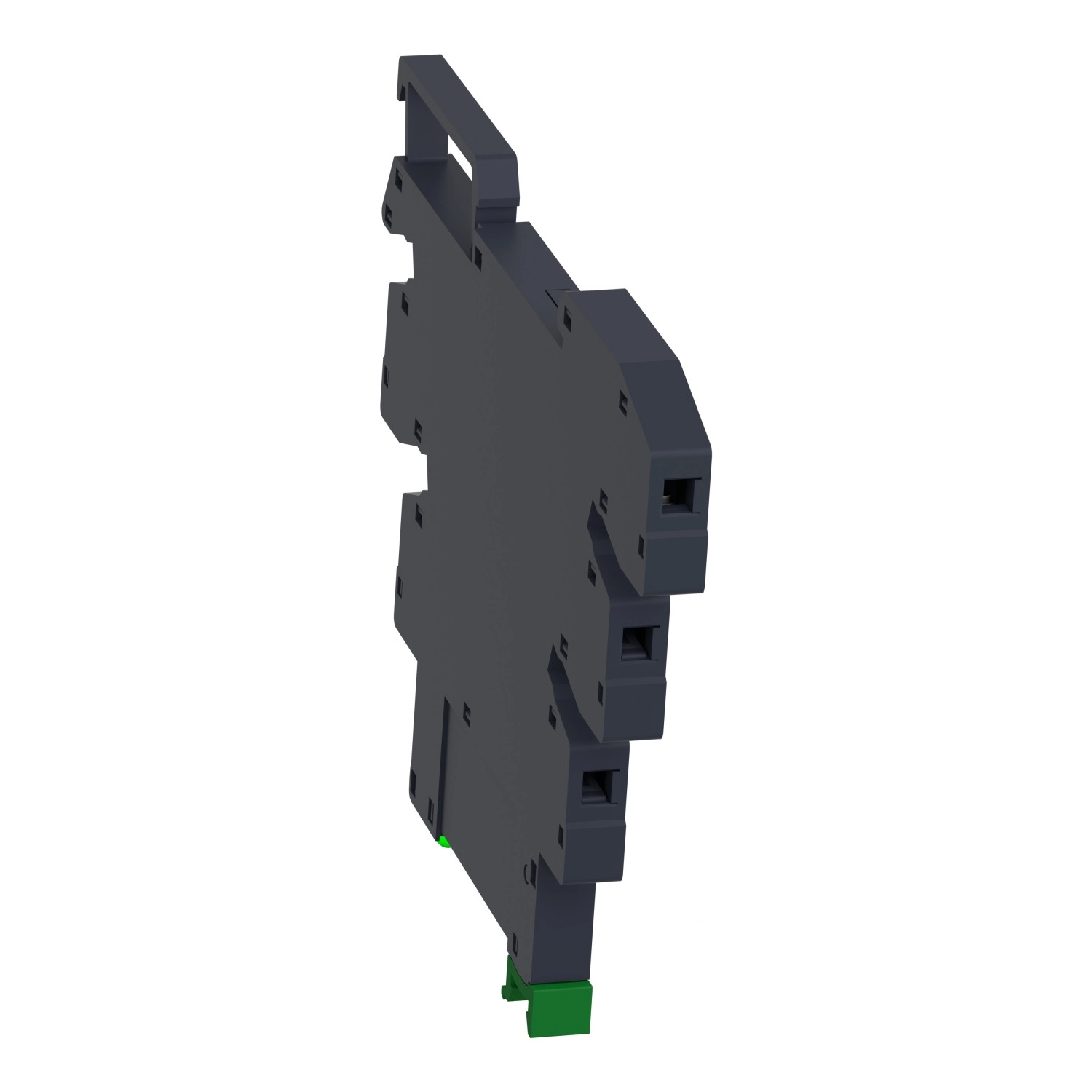

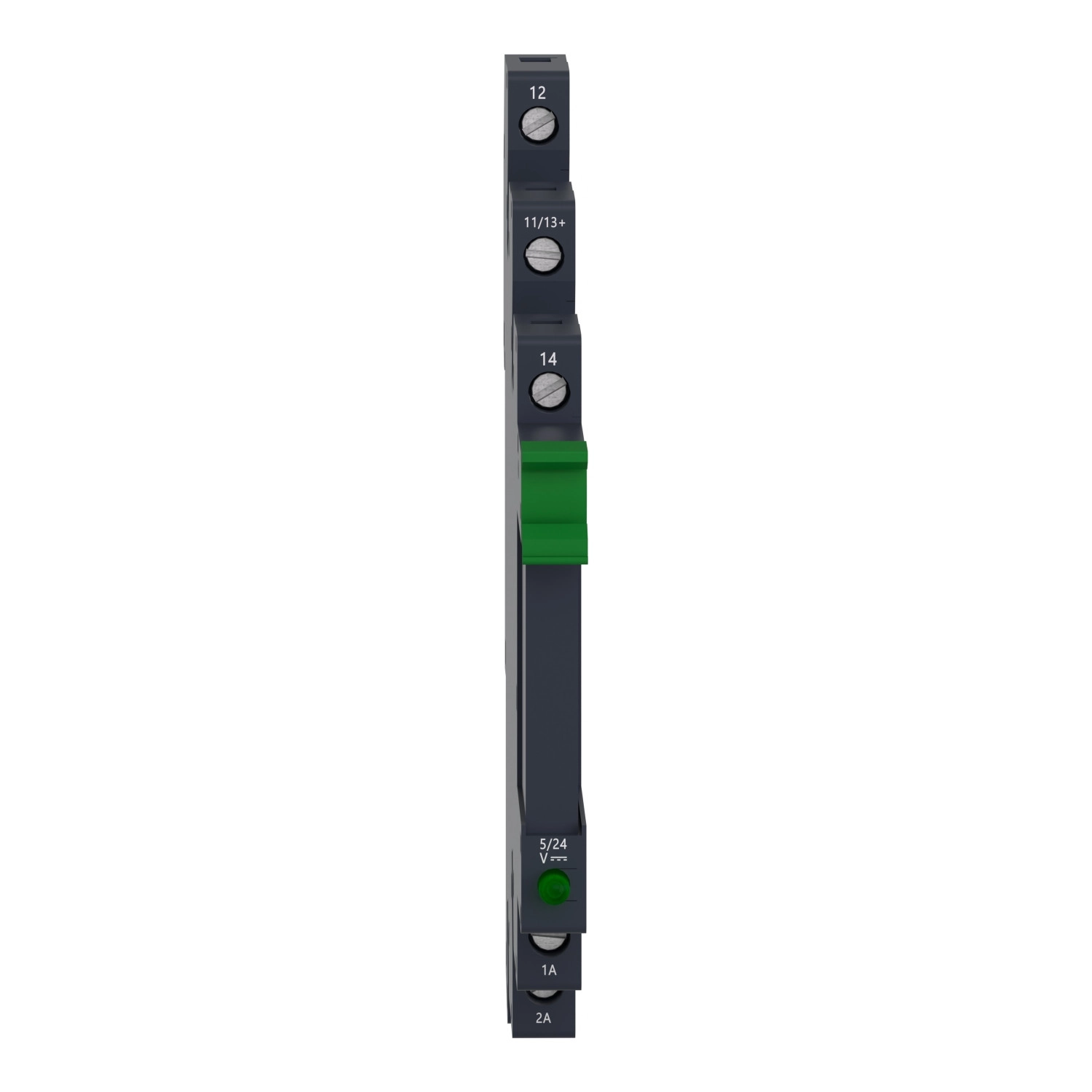

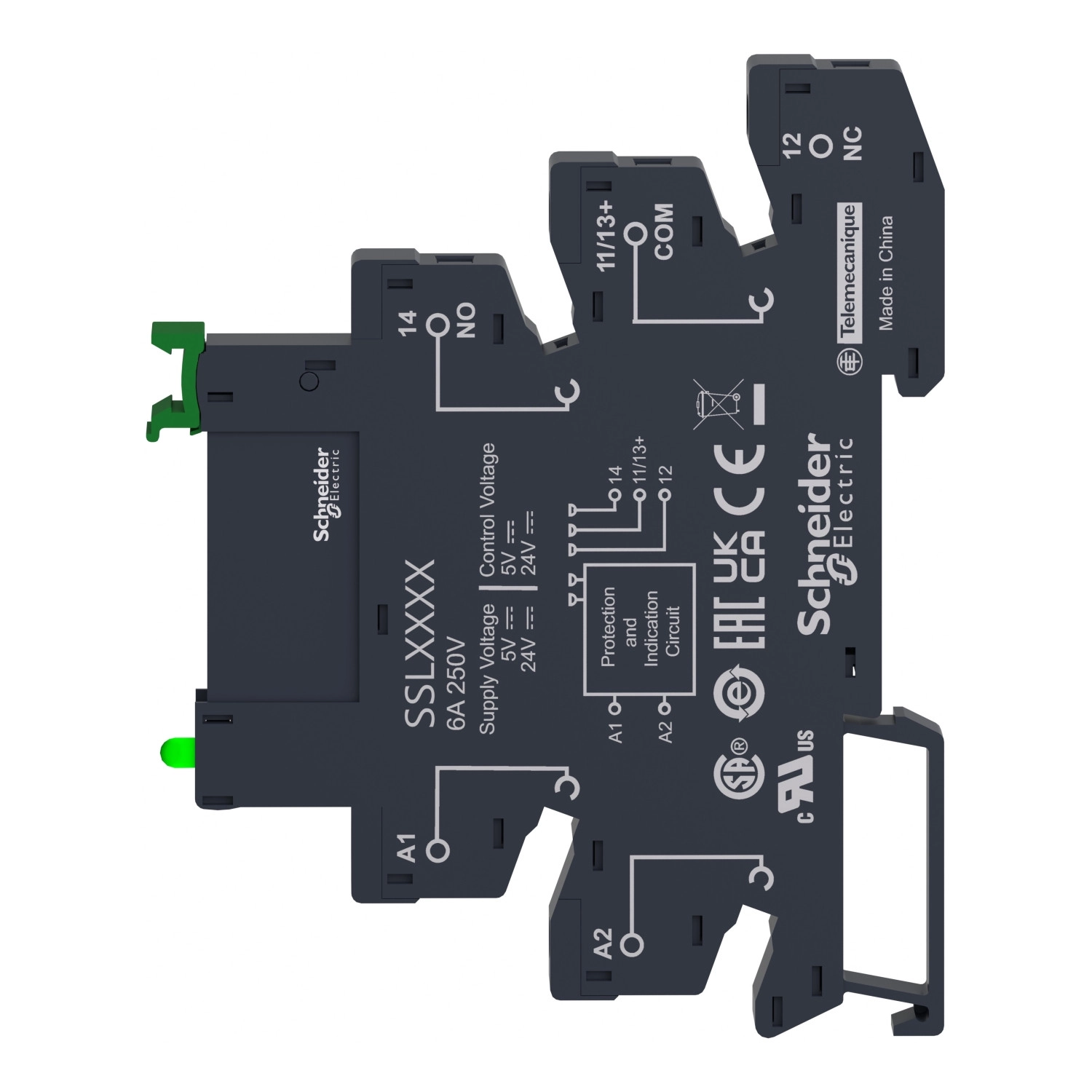

A Schneider Electric SSL1A12BDRPV egy korszerű, előszerelt szilárdtestrelé (SSR) a népszerű Harmony sorozatból, amely ideális megoldás ipari automatizálási és vezérlési alkalmazásokhoz. Ez a kompakt kialakítású, nagy megbízhatóságú eszköz tökéletes választás olyan rendszerekhez, ahol fontos a hosszú élettartam, a zajmentes működés és a gyors kapcsolási idő.
A SSL1A12BDRPV modell egyfázisú, random feszültségkapcsolással működő szilárdtestrelé, amely 2A névleges áramerősséget képes kapcsolni. A vezérlőáramkör 16-30V DC feszültséggel működtethető, míg a kimeneti kapcsolási tartomány 24-250V AC. A termék SCR (Silicon Controlled Rectifier) kimeneti technológiát alkalmaz, amely kiváló teljesítményt biztosít mind ipari, mind kereskedelmi alkalmazásokban. A 3,43 kOhm bemeneti impedancia alacsony vezérlőteljesítményt igényel, míg a gyors, 5 ms bekapcsolási és 10 ms kikapcsolási válaszidő precíz időzítést tesz lehetővé.
A Schneider Electric SSL1A12BDRPV relé kompakt kialakítása lehetővé teszi a helytakarékos telepítést, hiszen szélessége mindössze 6,2 mm, magassága 96,5 mm, mélysége pedig 79,5 mm. Az IP20 védettségi fokozat megfelelő védelmet biztosít ipari környezetben. A termék csavaros csatlakozókkal rendelkezik, amelyek 0,2-2,5 mm² (AWG 24-AWG 14) keresztmetszetű hajlékony vagy tömör kábelekkel használhatók. A maximális szorítóerő 0,5 Nm, ami megfelelő érintkezést biztosít a megbízható működéshez.
A termék rendkívül strapabíró és széles működési hőmérséklet-tartománnyal rendelkezik (-20°C és +70°C között), így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A 2500V dielektromos szilárdság a be- és kimenet között megfelelő szigetelést biztosít. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CSA, CE, UL 508, CSA22.2 No. 14-10 és GOST minősítésekkel, így világszerte alkalmazható különböző szabványokat követő projektekben. A terhelési áram 0,07-2A között lehet, és a relé képes kezelni akár 120A túláramot is 16,6 ms-ig vagy 115A túláramot 20 ms-ig.
A Schneider Electric SSL1A12BDRPV szilárdtestrelé különösen ajánlott olyan alkalmazásokhoz, ahol fontos a magas kapcsolási frekvencia, a hosszú élettartam vagy a zajmentes működés, mint például motorvezérlés, fűtésszabályozás, világításvezérlés vagy egyéb ipari automatizálási folyamatok. A szilárdtestreléket gyakran előnyben részesítik a hagyományos elektromechanikus reléekkel szemben, mivel nincsenek bennük mozgó alkatrészek, így hosszabb élettartammal rendelkeznek, és nem keletkezik elektromos ív a kapcsolás során. A terméket hatékony derating görbék segítik, amelyek pontos útmutatást adnak a maximálisan alkalmazható terhelésről különböző környezeti hőmérsékletek mellett, akár egyetlen egység használata esetén (több mint 6,2 mm távolsággal a szomszédos komponensektől), akár több egység telepítése esetén (minimális távolság nélkül a komponensek között).
Schneider Electric Harmony Solid State Relays műszaki adatok
Főbb tulajdonságok
Termékkategória: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózati fázisok száma: 1 fázis
Vezérlőáramkör feszültsége: 16...30 V
Csatlakozások - terminálok: Csavaros csatlakozók
Kimeneti kapcsolási mód: Random feszültségkapcsolás
Kiegészítő adatok
Szerelési támogatás: Csavaros foglalat
Névleges áram: 2 A
Kimeneti feszültség: 24...250 V AC
Vezérlőáramkör feszültsége: 16...30 V DC
Szorítóerő: < 0.5 N.m / 4.4 lb-in
Csatlakozások - terminálok: Hajlékony kábel kábelvéggel, szorítási kapacitás: 0.2...2.5 mm² (AWG 24...AWG 14)
Tömör kábel kábelvéggel, szorítási kapacitás: 0.2...2.5 mm² (AWG 24...AWG 14)
Kapacitás kiegyenlítetlenség: 1.5 pF bemenet/kimenet
Minimális kapcsolási feszültség: 16 V DC bekapcsolás
Maximális kapcsolási feszültség: 5 V DC kikapcsolás
Bemeneti impedancia: 3.43 kOhm
Szilárdtest kimenet típusa: Random feszültségkapcsolás, SCR kimenet
Terhelési áram: 0.07…2 A
Tranziens túlfeszültség: 600 V AC
Túláram: 120 A 16.6 ms-ig, 115 A 20 ms-ig
Maximális feszültségesés: <1.1 V bekapcsolt állapotban
Maximális I²t olvadáshoz: 285 A².s 10 ms-ra 50 Hz-nél, 260 A².s 8.3 ms-ra 60 Hz-nél
Maximális szivárgási áram: 4 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 5 ms (bekapcsolás), 10 ms (kikapcsolás)
Túlfeszültségi kategória: III
Fizikai jellemzők
Szélesség: 6.2 mm
Magasság: 96.5 mm
Mélység: 79.5 mm
Eszköz prezentáció: Teljes termék
Környezet
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V a bemenet/kimenet között
Szennyezettségi fok: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Termék tanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: -20…70 °C
Környezeti hőmérséklet tárolás esetén: -20…85 °C
