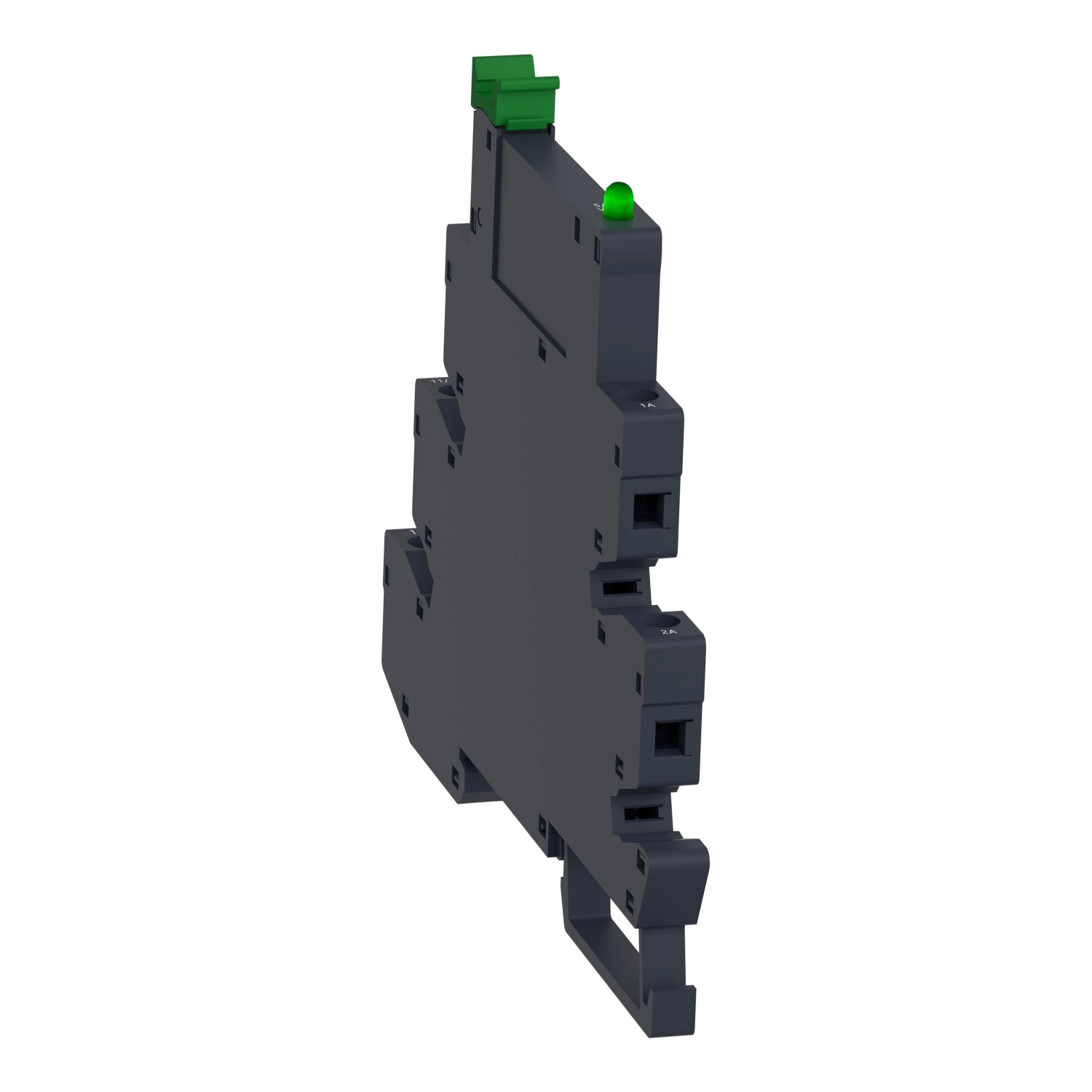

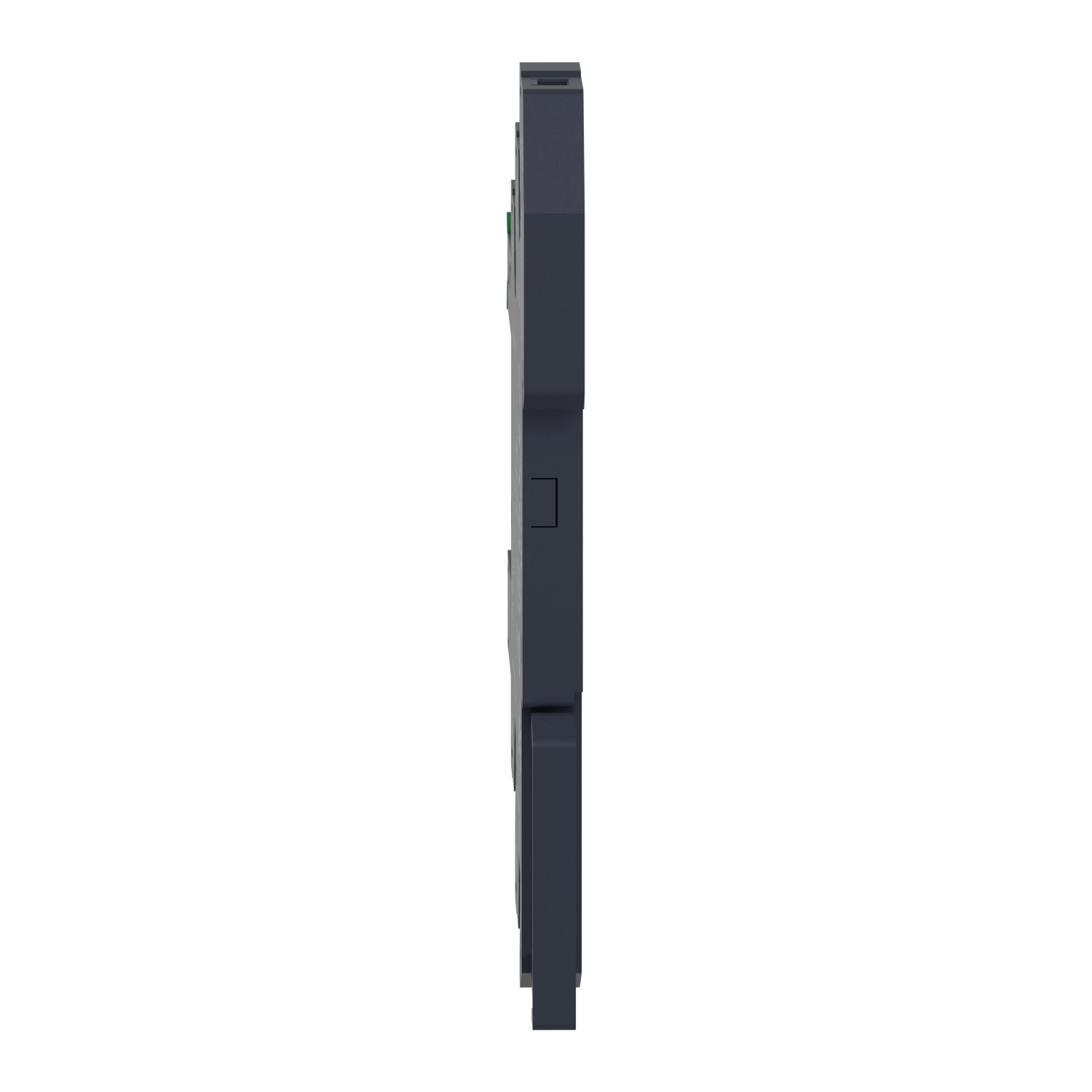

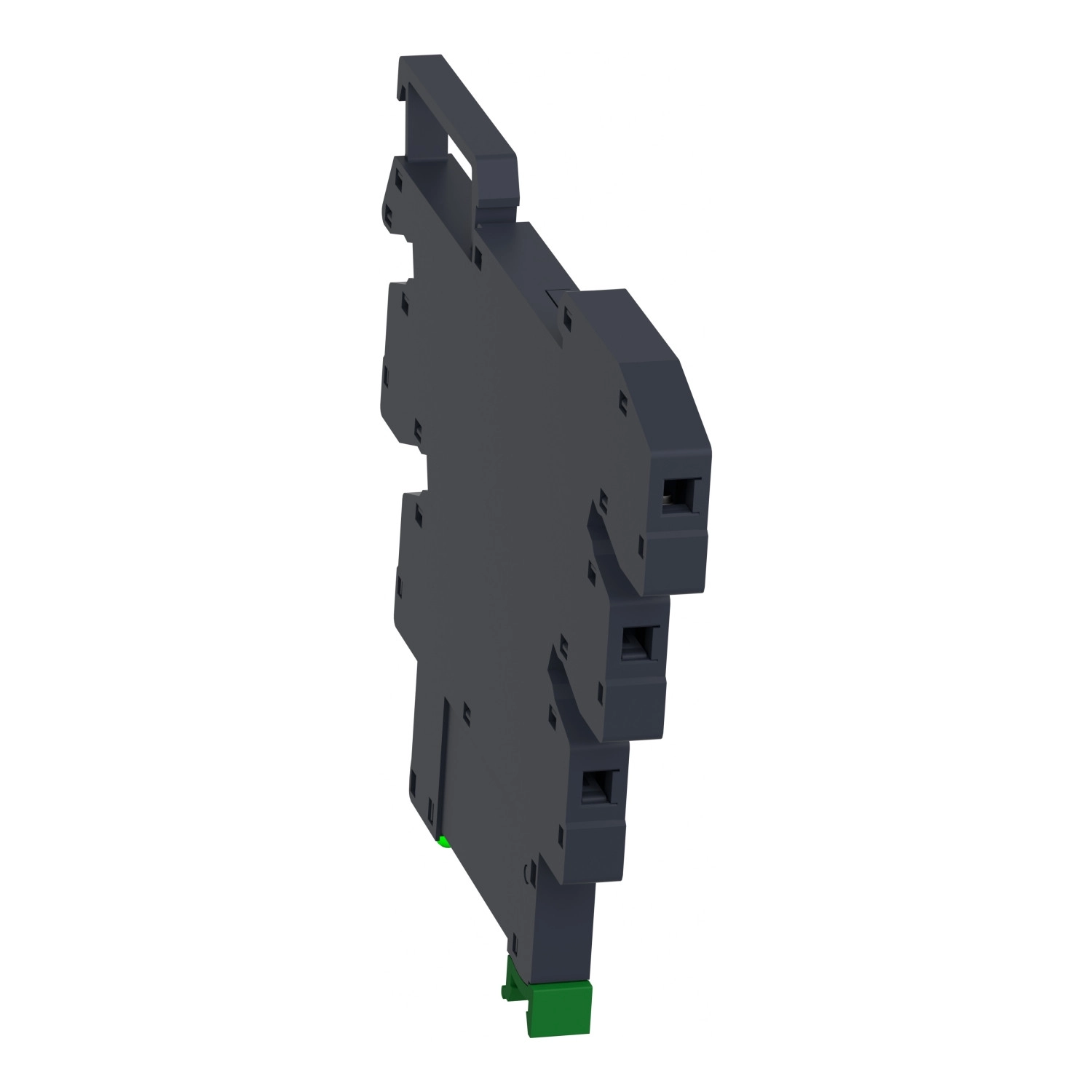

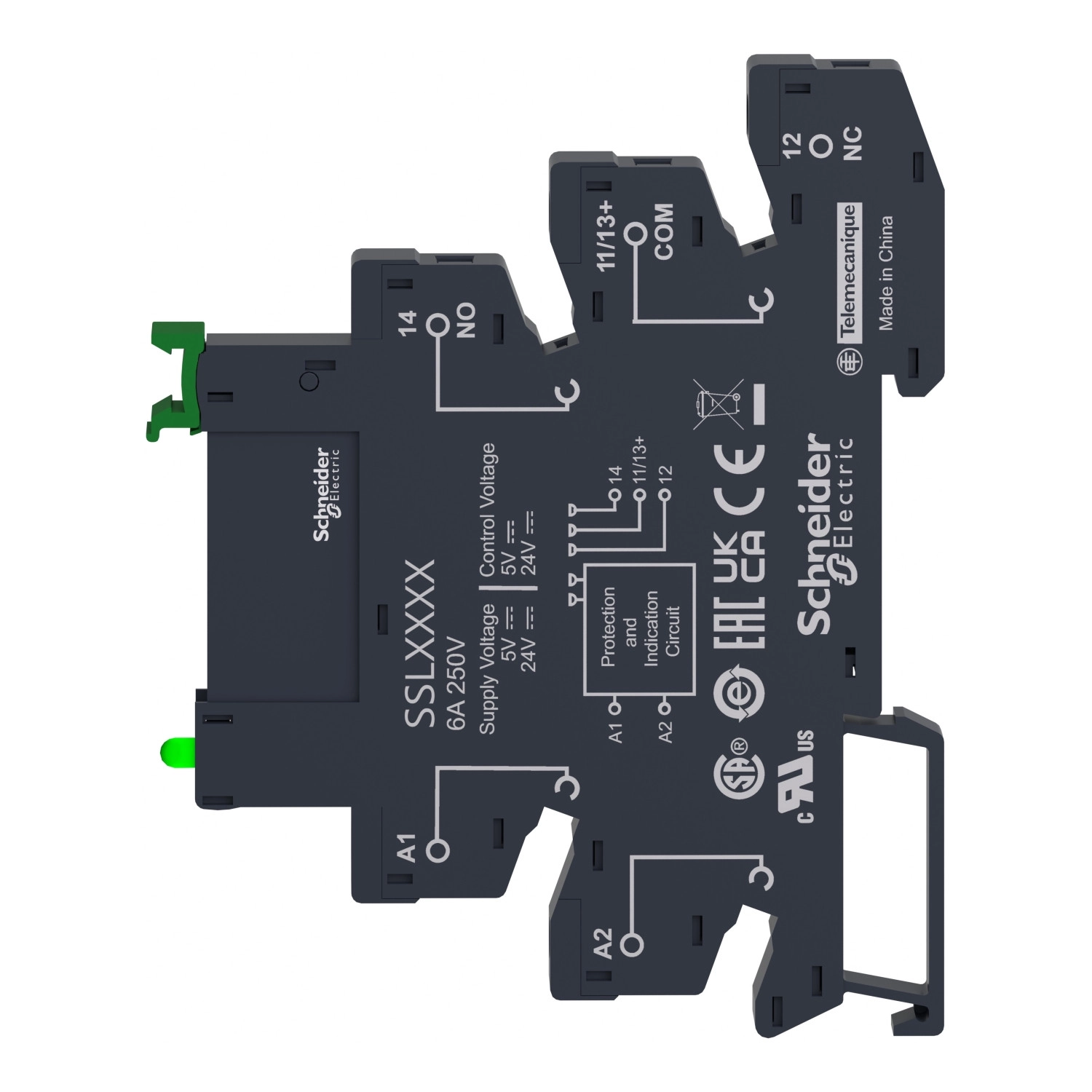

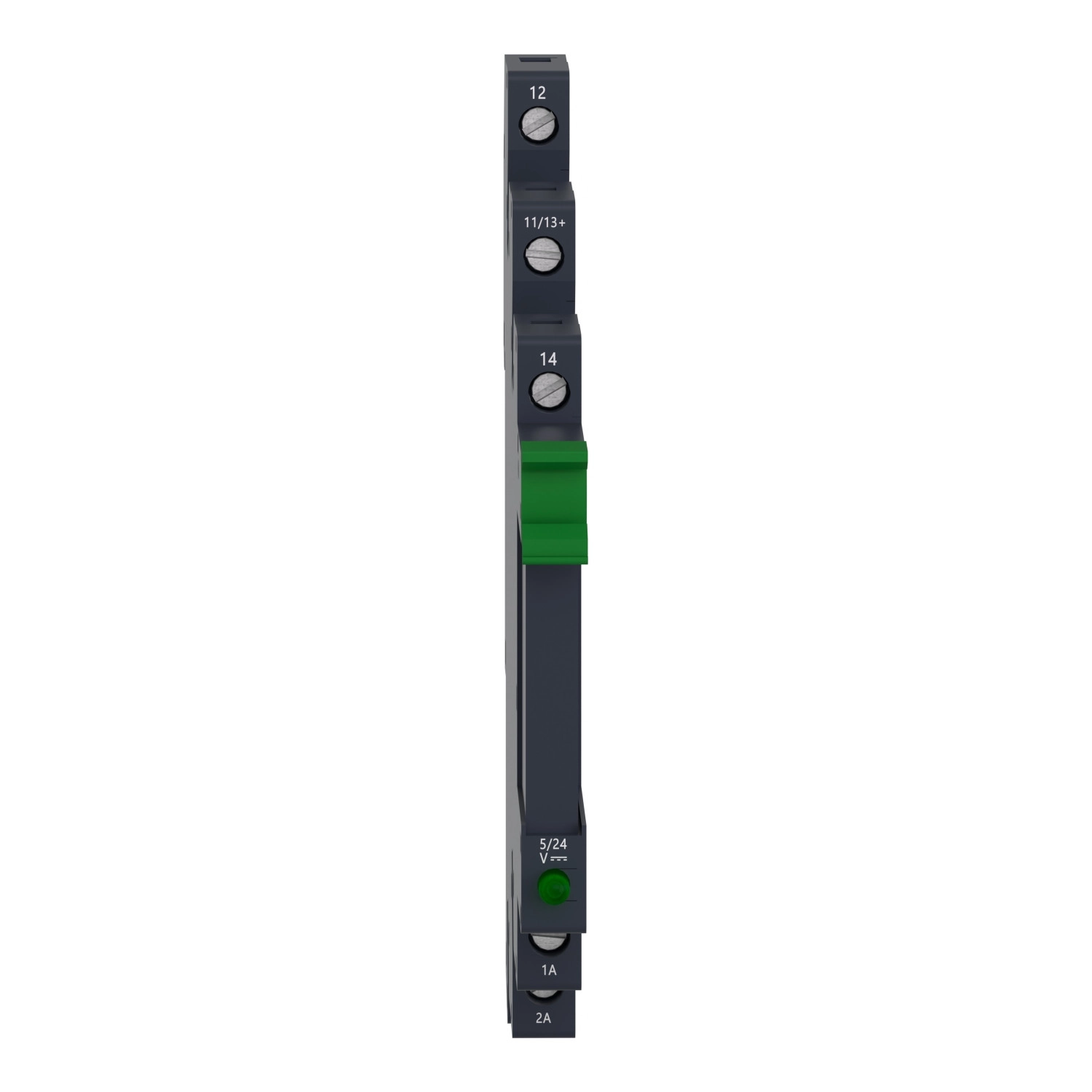

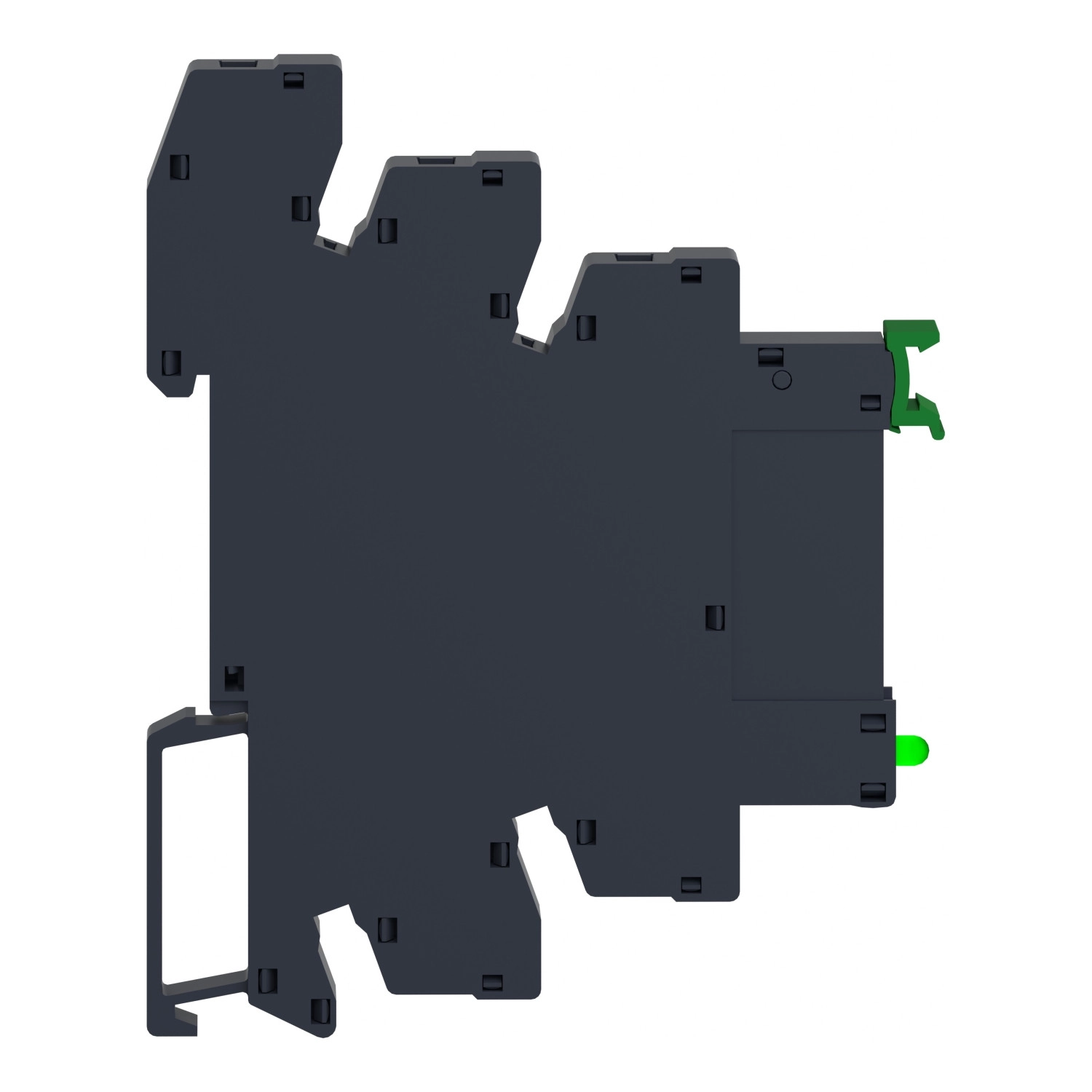

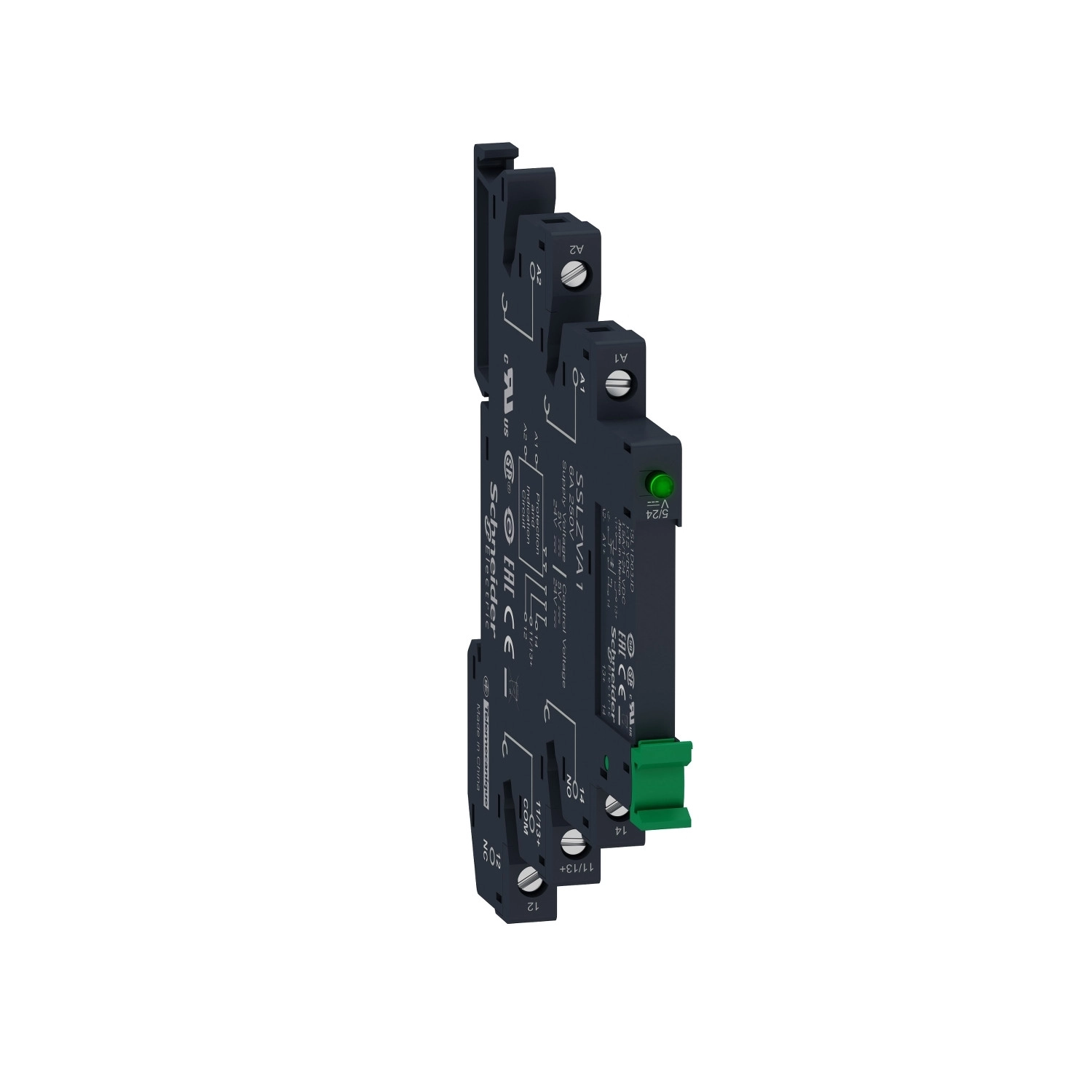

A Schneider Electric SSL1A12BDPV típusú előreszerelt szilárdtest relé a Harmony Solid State Relays sorozat része, amely kiváló megbízhatóságot biztosít az ipari automatizálási rendszerekben. Ez a kompakt, 1 fázisú szilárdtest relé nullfeszültség kapcsolási technológiával rendelkezik, amely különösen előnyös az érzékeny terhelések kapcsolásánál, hiszen minimalizálja a kapcsolási tranzienseket és a keletkező elektromágneses zavarokat.
A SSL1A12BDPV relé 16-30V DC vezérlőfeszültséggel működik, míg a kimeneti terhelőkör 24-250V AC feszültséggel üzemeltethető. A relé névleges árama 2A, ami széles felhasználási területet tesz lehetővé különböző automatizálási feladatokhoz. A készülék csavaros csatlakozókkal szerelt, amelyek 0,2-2,5 mm² keresztmetszetű (AWG 24-14) rugalmas vagy tömör kábelvégekkel használhatók. A csavarozási nyomatékot 0,5 N.m értékben maximalizálták a megfelelő kábel rögzítés érdekében. Az eszköz bemeneti impedanciája 3,43 kOhm, ami kompatibilissá teszi a legtöbb vezérlőrendszerrel.
A SSL1A12BDPV kiváló műszaki paraméterekkel rendelkezik: a be- és kikapcsolási válaszideje mindössze 0,5 periódus, a maximális szivárgási árama kikapcsolt állapotban 4 mA, a bekapcsolt állapotú feszültségesés pedig kevesebb mint 1,1V. A relé 120A-es túláramot képes elviselni 16,6 ms-ig (50 Hz esetén) vagy 115A-t 20 ms-ig. A tranziens túlfeszültség ellen 600V AC védelemmel rendelkezik, és a III-as túlfeszültségi kategóriába sorolható. Műszakilag figyelemre méltó továbbá a DV/dt érték, amely 500 V/µs kikapcsolt állapotban, maximális feszültségen. A bemeneti és kimeneti áramkörök közötti kapacitív aszimmetria mindössze 1,5 pF, ami kiváló szigetelést biztosít. A maximális I²t értéke biztosíték szempontjából 285 A².s 10 ms-nál (50 Hz) vagy 260 A².s 8,3 ms-nál (60 Hz).
A relé fizikai méretei kompaktak: szélessége 6,2 mm, magassága 96,5 mm, mélysége 79,5 mm. Tömege mindössze 0,0285 kg, ami előnyös a helytakarékos alkalmazásoknál. IP20-as védettségi fokozata megfelelő védelmet biztosít ipari környezetben. Üzemi hőmérséklet-tartománya -20°C és +70°C között van, tárolási hőmérséklete pedig -20°C és +85°C között. A relé rendelkezik UL, CSA, CE, GOST tanúsítványokkal, valamint UL 508 és CSA22.2 No. 14-10 szabványoknak megfelelő minősítéssel. V0 fokozatú lángállósága megfelel az UL 94 szabványnak. A be- és kimenet közötti dielektromos szilárdság 2500V, ami magas szintű elektromos szigetelést garantál. A szennyezettségi fok 2, amely általános ipari környezetben való alkalmazást tesz lehetővé. Az eszköz megfelel az IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 és EN 61984 szabványoknak.
Schneider Electric Harmony Solid State Relays - SSL1A12BDPV műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Rövid terméknév: SSL
Hálózati fázisszám: 1 fázis
Vezérlőáramkör feszültsége: 16...30 V DC
Csatlakozás típusa: Csavaros csatlakozók
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Mechanikai adatok
Rögzítés: Csavaros foglalat
Névleges áram: 2 A
Kimeneti feszültség: 24...250 V AC
Szorító erő: < 0,5 N.m (4,4 lb-in)
Csatlakoztatható vezetékek: Rugalmas kábel kábelvéggel (0,2...2,5 mm², AWG 24...14), Tömör kábel kábelvéggel (0,2...2,5 mm², AWG 24...14)
Szélesség: 6,2 mm
Magasság: 96,5 mm
Mélység: 79,5 mm
Elektromos jellemzők
Kapacitív kiegyensúlyozatlanság: 1,5 pF bemenet/kimenet között
Minimális kapcsolási feszültség: 16 V DC bekapcsolás
Maximális kapcsolási feszültség: 5 V DC kikapcsolás
Bemeneti impedancia: 3,43 kOhm
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Terhelőáram: 0,07...2 A
Átmeneti túlfeszültség: 600 V AC
Túláram: 120 A 16,6 ms-ig, 115 A 20 ms-ig
Maximális feszültségesés: <1,1 V bekapcsolt állapotban
Maximális I²t biztosíték méretezéshez: 285 A².s 10 ms-nál (50 Hz), 260 A².s 8,3 ms-nál (60 Hz)
Maximális szivárgási áram: 4 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 periódus (bekapcsolás), 0,5 periódus (kikapcsolás)
Túlfeszültség kategória: III
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet között
Szennyezettségi fok: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Terméktanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -20...85 °C
