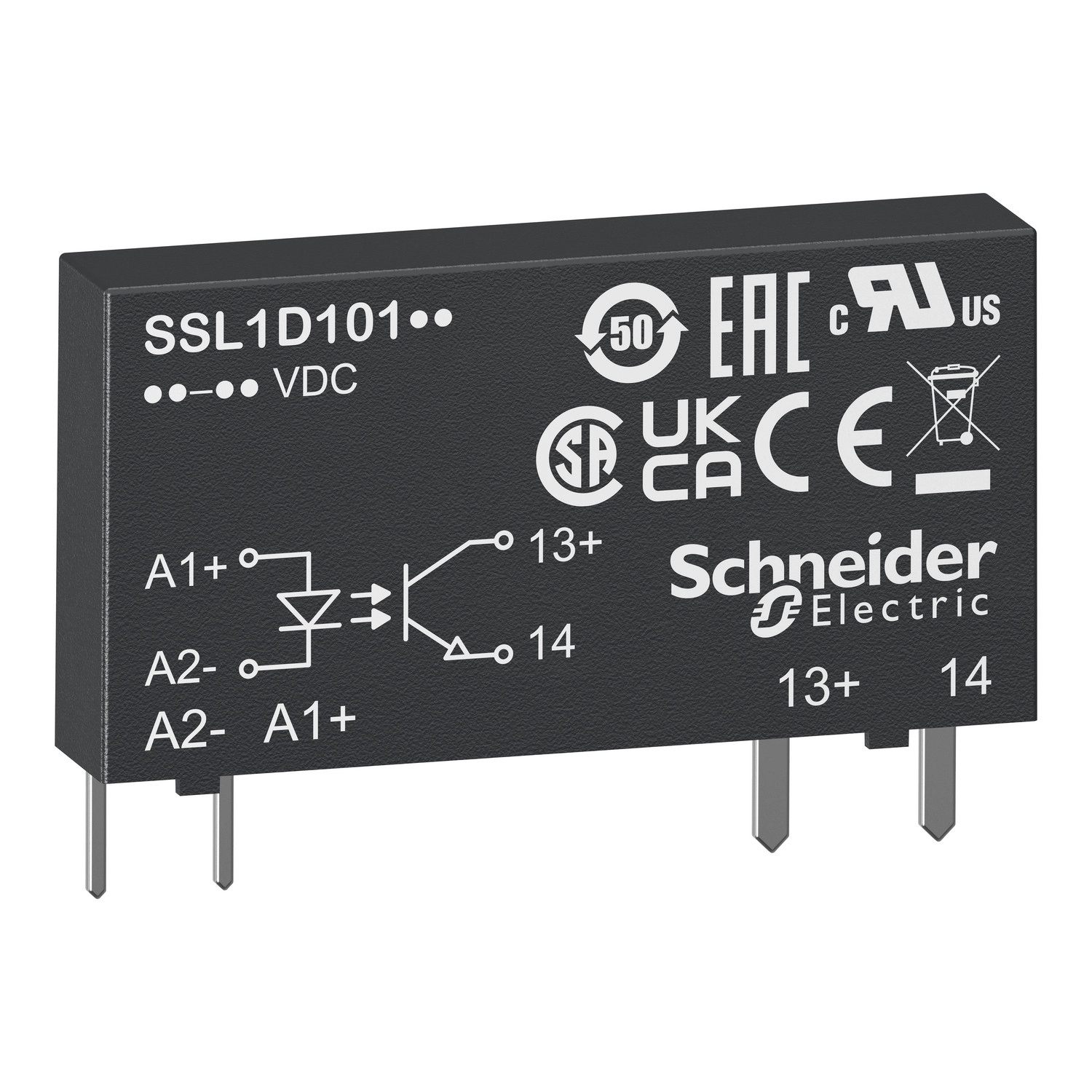

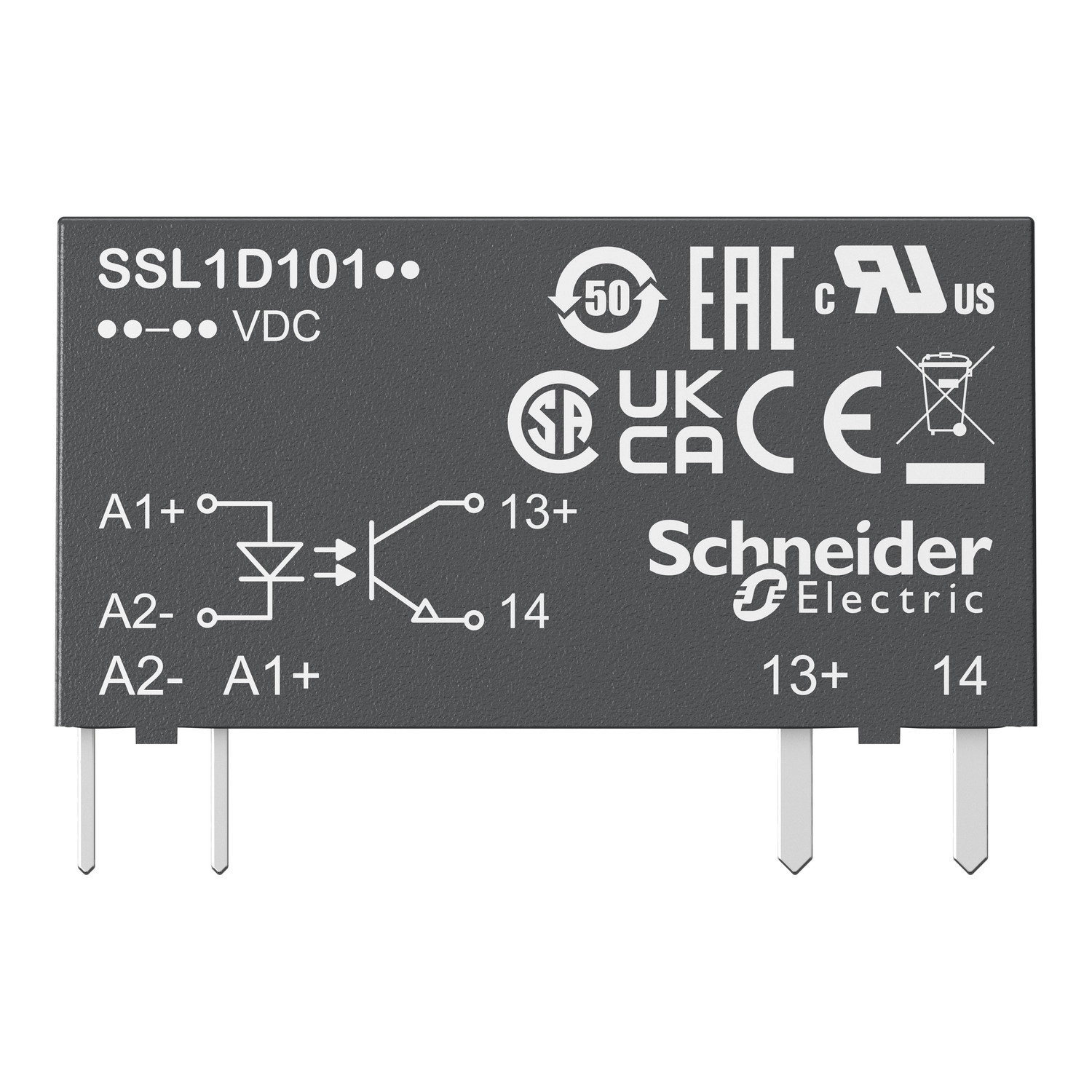

A Schneider Electric Harmony SSL1A12BD egy kiváló minőségű szilárdtestrelé, amely a modern automatizálási és vezérlési alkalmazások megbízható komponense. Ez a nullfeszültség kapcsolású (Zero Voltage Switching) relé tökéletes választás olyan felhasználási területekre, ahol a pontos és zajmentes kapcsolás elengedhetetlen. Az SSL sorozat ezen tagja különösen kompakt kialakítással rendelkezik, mindössze 5 mm szélességű, 28 mm magasságú és 15 mm mélységű, így ideális olyan alkalmazásokhoz, ahol a helytakarékosság kritikus szempont.
A SSL1A12BD relé egyfázisú terhelések vezérlésére szolgál, 24-280 V AC kimeneti feszültségtartománnyal és 2 A névleges áramerősséggel. A vezérlőkör feszültsége 15-30 V DC között lehet, ami rendkívül rugalmassá teszi ipari környezetben történő alkalmazhatóságát. A kapcsolási mód nullfeszültségű, ami minimalizálja a kapcsolási tranziens jelenségeket és védi a terhelést. A relé SCR (Silicon Controlled Rectifier) típusú kimeneti elemmel rendelkezik, amely biztosítja a megbízható és hosszú élettartamú működést.
A műszaki paramétereket tekintve, a termék lenyűgöző specifikációkkal büszkélkedhet. A rövidzárlati áram 5000 A, míg a javasolt biztosíték értéke 2,5 A 250 V-nál, 1-es típusú koordináció esetén. A névleges szigetelési feszültség (Ui) 280 V, a szigetelési ellenállás pedig több mint 100 MOhm 500 V DC esetén. A relé bemeneti árama 10 mA, bemeneti impedanciája pedig 2500 Ohm. Az IP védettségi szintje IP00, a működési hőmérséklettartománya pedig -20°C-tól +80°C-ig terjed. A terhelési áram 0,07-2 A között változhat, a maximális szivárgási áram pedig 4 mA kikapcsolt állapotban. A válaszidő be- és kikapcsoláskor egyaránt 0,5 ciklus, ami rendkívül gyors működést biztosít.
Az elektromágneses kompatibilitás (EMC) szempontjából a termék számos vizsgálaton megfelelt: elektrosztatikus kisülés elleni védelem (kontakt: 4 kV B kritérium, levegő: 8 kV B kritérium), vezetett RF zavarok (10 V, A kritérium, 0,15-80 MHz tartományban), gyors tranziens/burst immunitás (2 kV és 1 kV, B kritérium, 5 kHz), túlfeszültség immunitás (1 kV és 2 kV, B kritérium, vezeték-vezeték és vezeték-föld között). A névleges impulzusfeszültség (Uimp) 4 kV a bemenet-ház, bemenet-kimenet, kimenet-ház viszonylatokban, mind az IEC 62314, mind az UL 508 szabványnak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, mint például cURus, CSA, EAC, CE és UKCA, ami bizonyítja magas minőségét és megfelelőségét a globális szabványoknak.
Schneider Electric Harmony Solid State Relays - SSL1A12BD - SSL sorkapocs szilárdtestrelé műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózat fázisainak száma: 1 fázis
Vezérlőkör feszültsége: 15...30 V DC
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Névleges áram: 2 A
Kimeneti feszültség: 24...280 V AC
Műszaki specifikációk
Rövidzárlati áram: 5000 A
Kapcsolódó biztosíték besorolás: 2,5 A 250 V-nál, 1-es típusú koordináció
Szigetelési feszültség (Ui): 280 V
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Terhelési áram: 0,07...2 A
Túlfeszültség tranziens: 600 V
Lökőáram: 84 A 16,6 ms-ra, 80 A 20 ms-ra
Maximális feszültségesés: <1,5 V bekapcsolt állapotban
Maximális I²t biztosítékhoz: 33 A².s 10 ms-ra 50 Hz-nél, 29 A².s 8,3 ms-ra 60 Hz-nél
Maximális szivárgási áram: 4 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Elektromágneses kompatibilitás
Elektrosztatikus kisülés - tesztszint: 4 kV B kritérium (kontakt kisülés) megfelel az IEC 61000-4-2 szabványnak
Elektrosztatikus kisülés - tesztszint: 8 kV B kritérium (levegő kisülés) megfelel az IEC 61000-4-2 szabványnak
Vezetett RF zavarok - tesztszint: 10 V A kritérium (0,15...80 MHz) megfelel az IEC 61000-4-6 szabványnak
Sugárzott emisszió - tesztszint: 30...1000 Mhz megfelel az IEC 60947-1 szabványnak
Vezetett emisszió - tesztszint: 0,15...30 Mhz megfelel az IEC 60947-1 szabványnak
Fizikai jellemzők
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 15 mm
Túlfeszültség kategória: III
IP védettségi fokozat: IP00
Környezeti paraméterek
Lángállóság: V0 megfelel az UL 94 szabványnak
Dielektromos szilárdság: 2500 V bemenet/kimenet között
Szennyezettségi fok: 2
Üzemi környezeti hőmérséklet: -20...80 °C
Tárolási környezeti hőmérséklet: -20...85 °C
Szabványok és tanúsítványok
Szabványok: IEC/EN 60947-4-3, IEC/EN 62314, UL 508, C22.2 No. 14
Terméktanúsítások: cURus, CSA, EAC, CE, UKCA
Jelölés: CE
Szerelés
Szerelési támogatás: Aljzat
Szerelési típus: DIN sínre szerelhető
