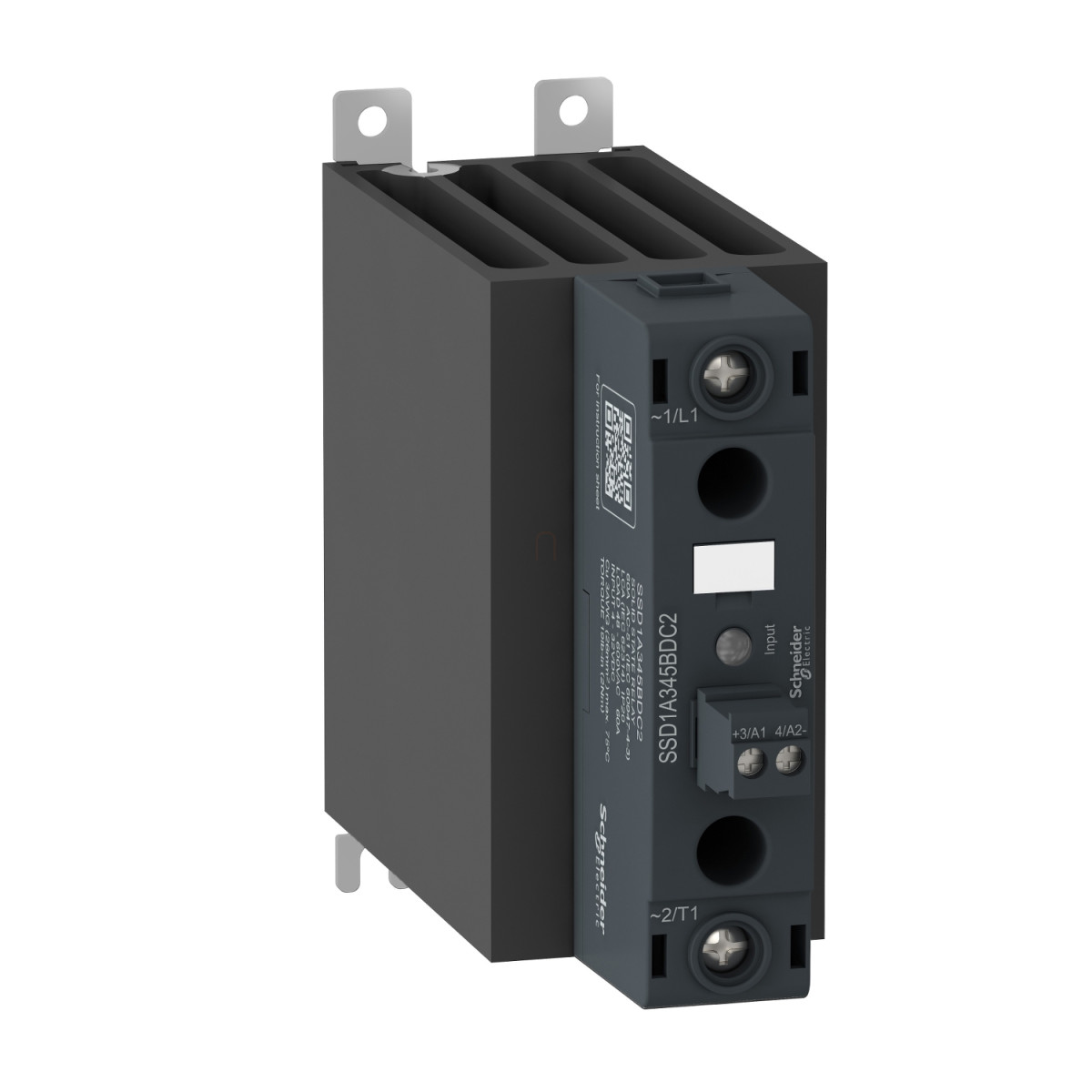

Schneider Electric Harmony Solid State Relays - SSD1A360BDC2 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Moduláris DIN sínre szerelhető relé
Rövid terméknév: SSD1
Csatornák száma: 1
Fázisok száma: 1 fázis
Termékkonfiguráció típusa: Kontaktor konfiguráció dugaszolható csavaros bemenettel
Rögzítési mód: 35 mm szimmetrikus DIN sín az IEC 60715 szabványnak megfelelően
Névleges áram: 60 A
Kimeneti kapcsolási mód: Nulla feszültség kapcsolás
Kiegészítő specifikációk
Üzemi frekvencia: 47...440 Hz
Névleges üzemidő: Folyamatos
Kimeneti feszültség: 48...600 V AC
Vezérlő áramkör feszültség: 4...32 V DC
Meghúzási nyomaték: 0,5 N.m a vezérlő bemenetnél (5 lb.in), 2...2,2 N.m a terhelés kimenetnél (18...20 lb.in)
Csatlakozók - kapcsok: Dugaszolható csavarkapcsok, csatlakozás kapacitása: 0,08...3,30 mm², AWG 28...AWG 12 a bemenetnél; Szorítókapcsok, csatlakozás kapacitása: 10...26,67 mm², AWG 8...AWG 3 a kimenetnél
Dielektromos szilárdság: 4 kV AC bemenet/kimenet áramkör között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus állóságú feszültség: 6 kV bemenet/kimenet áramkör között, 6 kV bemenet vagy kimenet és ház között
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) a vezérlő feszültséghez
Felvételi feszültség: 4 V DC bekapcsolás
Ejtési feszültség: 1 V DC kikapcsolás
Bemeneti áramtartomány: 10...15 mA
Félvezető kapcsolás típusa: Nulla feszültség kapcsolás
Terhelési áram: 0,15...60 A
Műszaki paraméterek
Tranziens túlfeszültség: 1200 V
Bekapcsolási áramlökés: 1350 A 60 Hz-nél
Maximális feszültségesés: <1,2 V bekapcsolt állapotban
Motorvezérlő teljesítmény: 1,5 kW/2 LE 120 V AC-nél, 3,73 kW/5 LE 240 V AC-nél, 7,46 kW/10 LE 480 V AC-nél
Eszközforma jelölése: Form 5 félvezető kimenetű DOL kontaktor
Maximális I²t olvadáshoz: 8320 A².s 10 ms-nál, 7593 A².s 8,33 ms-nál
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban, maximális névleges feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Teljesítménytényező: 0,5 maximális terhelésnél
Rövidzárlat elleni védelem koordináció: Type 1, Type 2
Túlfeszültség kategória: III
Mechanikai jellemzők
Szélesség: 45 mm
Magasság: 111,5 mm
Mélység: 154,4 mm
Tesztgomb: Nincs tesztgomb
Nettó tömeg: 0,507 kg
Környezeti jellemzők
Tűzállósági besorolás: V-0 az UL 94 szerint
Rezgésállóság: 0,35 mm (f = 10...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn 11 ms-ig (csúcsgyorsulás), hosszirányú pozícióban az IEC 60068-2-27 szerint; 30 gn 11 ms-ig (csúcsgyorsulás), függőleges pozícióban az IEC 60068-2-27 szerint
Szennyezési fok: 2
Szabványok: IEC 61373:class B: category 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 No 14-13, UL 508
IP védettségi fokozat: IP20
Környezeti levegő hőmérséklet üzemelés közben: -40...80 °C
Környezeti levegő hőmérséklet tárolás során: -40...100 °C
