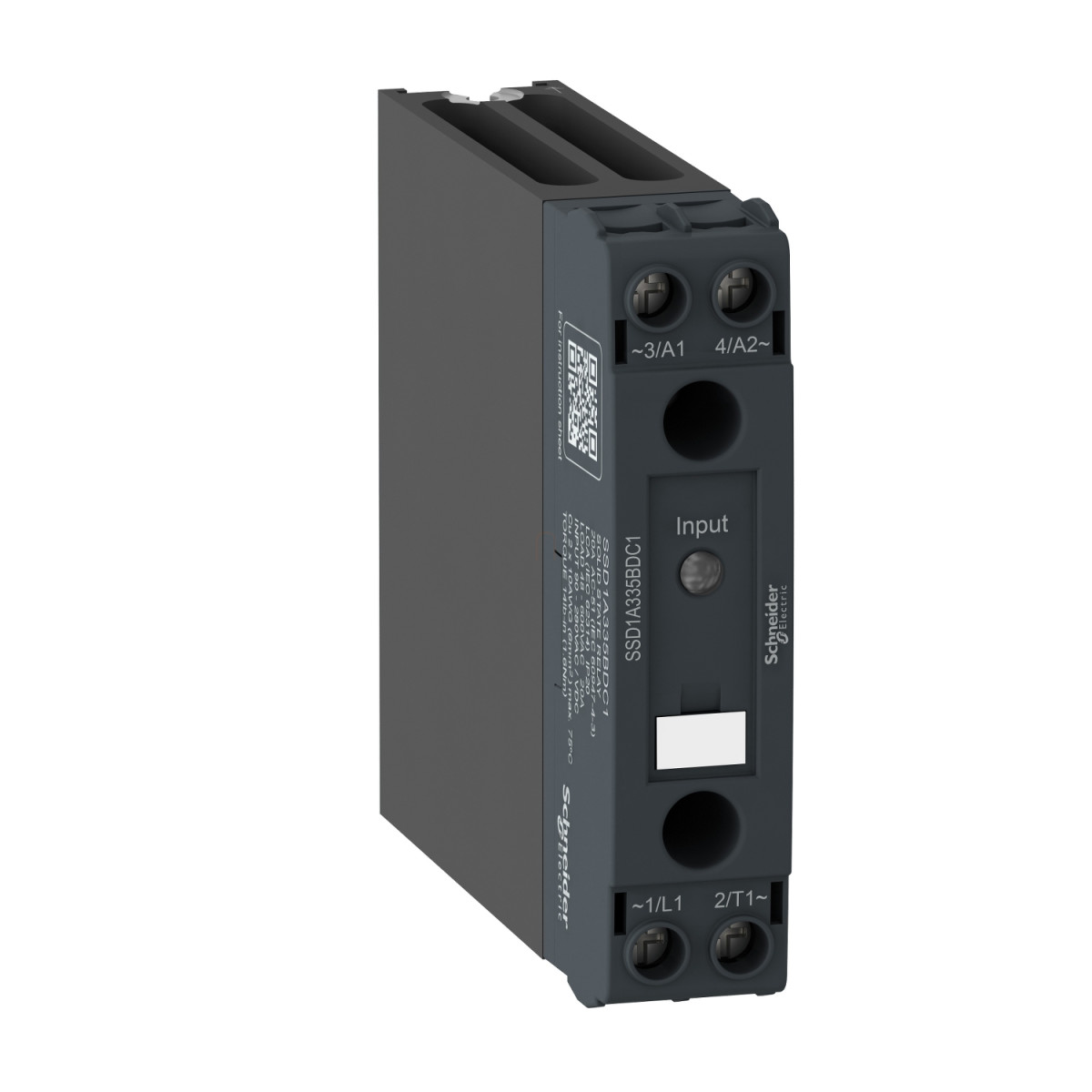

A Schneider Electric Harmony Solid State Relays SSD1A335BDC1 egy rendkívül megbízható, modern félvezető relé, amely kiváló választás ipari alkalmazásokhoz és automatizálási rendszerekhez. Ez a DIN-sínre szerelhető, egyfázisú szilárdtest relé nullfeszültség kapcsolási technológiával rendelkezik, ami jelentősen csökkenti a kapcsolási zajt és védi a csatlakoztatott berendezéseket.
A Harmony SSD1A335BDC1 moduláris kialakítású, 35 mm-es szimmetrikus DIN-sínre szerelhető az IEC 60715 szabványnak megfelelően. Főbb műszaki jellemzői közé tartozik a 35 A névleges áram, a 48-600 V AC kimeneti feszültségtartomány, valamint a 4-32 V DC vezérlőfeszültség. Ez a sokoldalú eszköz ideálisan használható motorok, fűtőelemek, világítási rendszerek és egyéb nagyáramú fogyasztók vezérlésére. A nullfeszültségű kapcsolás (zero voltage switching) funkció minimalizálja az elektromágneses interferenciát és a bekapcsolási áramlökéseket, így meghosszabbítja a kapcsolt eszközök élettartamát.
A SSD1A335BDC1 relé kiemelkedő motorvezérlési képességekkel rendelkezik: 1,5 kW/2 LE teljesítményig 120 V AC hálózaton, 3,73 kW/5 LE teljesítményig 240 V AC hálózaton, valamint 7,46 kW/10 LE teljesítményig 480 V AC hálózaton használható. Az eszköz működési frekvenciatartománya 47-440 Hz, így különböző frekvenciájú hálózatokban is alkalmazható. A csatlakoztatás csavaros kapcsokkal történik, a bemeneti oldalon 1-4 mm² (AWG 18-12), a kimeneti oldalon pedig 1-6 mm² (AWG 18-10) keresztmetszetű vezetékek fogadására alkalmas. A relé IP20 védettségű, üzemi hőmérséklet-tartománya -40...+80 °C, tárolási hőmérséklete -40...+100 °C között van, ami szélsőséges környezeti feltételek mellett is lehetővé teszi a megbízható működést.
A Schneider Electric SSD1A335BDC1 relé kiemelkedő elektromágneses kompatibilitással (EMC) rendelkezik, számos nemzetközi szabványnak megfelel, többek között az IEC 61373:class B: category 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 No 14-13, és UL 508 előírásainak. A termék egyszerűen telepíthető és karbantartható, zöld LED jelzi a vezérlőfeszültség jelenlétét. A pick-up feszültség 4 V DC, a drop-out feszültség 1 V DC, a bemeneti áramtartomány pedig 10-15 mA. Az eszköz kialakítása a Form 5 félvezető kimenetű DOL kontaktor típusnak felel meg, maximális szivárgási árama kikapcsolt állapotban mindössze 1 mA, a DV/dt értéke pedig 500 V/µs a maximális névleges feszültségen kikapcsolt állapotban.
Schneider Electric Harmony Solid State Relays - SSD1A335BDC1 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Moduláris DIN sín relé
Eszköz rövid neve: SSD1
Csatornák száma: 1
Fázisok száma: 1 fázis
Termékkonfiguráció típusa: Relé konfiguráció
Szerelési mód: 35 mm szimmetrikus DIN sín, megfelel az IEC 60715 szabványnak
Névleges áram: 35 A
Kimeneti kapcsolási mód: Nullfeszültség kapcsolás
Kiegészítő adatok
Működési frekvencia: 47...440 Hz
Névleges üzemelés: Megszakítás nélküli
Kimeneti feszültség: 48...600 V AC
Vezérlőköri feszültség: 4...32 V DC
Meghúzási nyomaték: 1,5...1,7 N.m a vezérlőbemenethez (13...15 lb.in)
Meghúzási nyomaték: 1,5...1,7 N.m a terhelési kimenethez (13...15 lb.in)
Csatlakozások - kapcsok: Csavaros kapcsok, befogási kapacitás: 1...4 mm², AWG 18...AWG 12 a bemenethez
Csatlakozások - kapcsok: Csavaros kapcsok, befogási kapacitás: 1...6 mm², AWG 18...AWG 10 a kimenethez
Elektromos jellemzők
Dielektromos szilárdság: 4 kV AC a bemeneti/kimeneti áramkörre
Dielektromos szilárdság: 4 kV AC a bemeneti vagy kimeneti a házhoz viszonyítva
Névleges impulzus állóképesség: 6 kV a bemeneti/kimeneti áramkörre
Névleges impulzus állóképesség: 6 kV a bemeneti vagy kimeneti a házhoz viszonyítva
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) a vezérlőfeszültséghez
Behúzási feszültség: 4 V DC bekapcsolás
Elengedési feszültség: 1 V DC kikapcsolás
Bemeneti áramtartomány: 10…15 mA
Szilárdtest kapcsolási típus: Nullfeszültség kapcsolás
Terhelőáram: 0,15…35 A
Tranziens túlfeszültség: 1200 V
Bekapcsolási áram: 1350 A 60 Hz-en
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
Motorvezérlési jellemzők
Motorvezérlés teljesítménye: 1,5 kW/2 LE 120 V AC-nál
Motorvezérlés teljesítménye: 3,73 kW/5 LE 240 V AC-nál
Motorvezérlés teljesítménye: 7,46 kW/10 LE 480 V AC-nál
Mechanikai jellemzők
Eszköz forma megjelölése: Form 5 félvezető kimenetű DOL kontaktor
Szélesség: 22,5 mm
Magasság: 93,2 mm
Mélység: 116,5 mm
Teszt gomb: Teszt gomb nélkül
Nettó tömeg: 0,298 kg
Környezeti jellemzők
Gyúlékonysági besorolás: V-0 az UL 94 szerint
Rezgésállóság: 0,75 mm (f = 10…150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn 11 ms-ig (csúcsgyorsulás), hosszanti helyzetben az IEC 60068-2-27 szerint
Ütésállóság: 30 gn 11 ms-ig (csúcsgyorsulás), függőleges helyzetben az IEC 60068-2-27 szerint
Szennyezettségi fok: 2
IP védettségi fokozat: IP20
Környezeti hőmérséklet üzemelés közben: -40…80 °C
Környezeti hőmérséklet tároláskor: -40…100 °C
