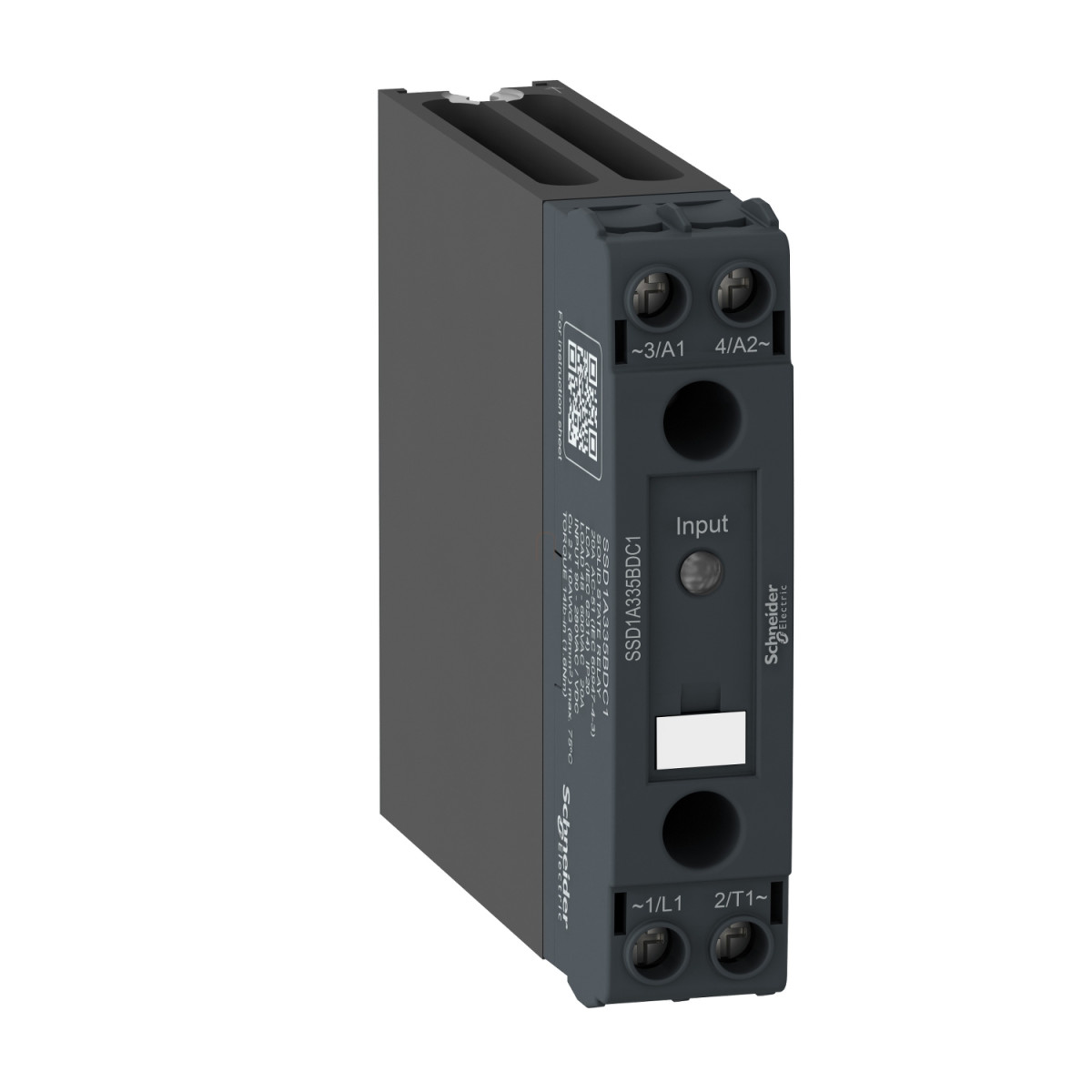

A Schneider Electric Harmony sorozatú SSD1A320BDC1 típusú szilárdtest relé egy kompakt, DIN sínre szerelhető, nagy teljesítményű kapcsolóelem, amely ideális választás ipari automatizálási és vezérlési rendszerekhez. Ez a kiváló minőségű relé olyan alkalmazási területeken használható fel, ahol nagy megbízhatóságú, hosszú élettartamú és precíz kapcsolásra van szükség.
Az SSD1A320BDC1 egy egyfázisú, moduláris kialakítású szilárdtest relé, amely zéró feszültségnél kapcsol, ezáltal minimálisra csökkentve a kapcsolási tranziens jelenségeket és a kapcsolt eszközök terhelését. A relé 4-32V DC vezérlőfeszültséggel működtethető, miközben a kimeneti oldalon 48-600V AC feszültségtartományban képes terheléseket kapcsolni. A maximális terhelhetőség 20 amper, ami lehetővé teszi különböző teljesítményigényű eszközök, például motorok, fűtőelemek vagy világítási rendszerek hatékony vezérlését. A motorvezérlési kapacitás 0,37 kW/0,5 LE 120V AC feszültségnél, 1,12 kW/1,5 LE 240V AC feszültségnél és 2,24 kW/3 LE 480V AC esetén, ezáltal különböző teljesítményű motorok közvetlen indítására is alkalmas.
A relé különlegessége a zéró feszültségnél történő kapcsolás, amely jelentősen csökkenti az elektromágneses interferenciát (EMI) és a kapcsolási zajokat, valamint megnöveli a kapcsolt berendezések élettartamát. A készülék rendelkezik LED-es állapotjelzéssel, amely a vezérlőfeszültség meglétét jelzi, ezzel segítve a gyors hibakeresést és állapotdiagnosztikát. A bekapcsolási feszültség 4V DC, míg a kikapcsolási feszültség 1V DC, a bemeneti áramtartomány pedig 10-15 mA. Rendkívül alacsony, kevesebb mint 1,3V feszültségesés jellemzi a bekapcsolt állapotban, ami a hatásfokot javítja és a hőveszteséget csökkenti. Az eszköz elektromágneses kompatibilitás (EMC) szempontjából kimagasló tulajdonságokkal rendelkezik, így zajos ipari környezetben is megbízhatóan működik.
A SSD1A320BDC1 relé telepítése és üzemeltetése rendkívül egyszerű. A standard 35 mm-es DIN sínre szerelhető az IEC 60715 szabványnak megfelelően, méretei pedig kompaktak: 22,5 mm szélesség, 93,2 mm magasság és 116,5 mm mélység. A vezérlő és a terhelési körök csatlakoztatása csavaros sorkapcsokkal történik, amelyek 1-4 mm² (AWG 18-12) keresztmetszetű vezetékeket fogadnak a bemeneti oldalon, illetve 1-6 mm² (AWG 18-10) keresztmetszetűeket a kimeneti oldalon. A megfelelő meghúzási nyomaték 1,5-1,7 Nm vagy 13-15 lb-in mindkét oldalon. A relé IP20-as védettséggel rendelkezik és rendkívül széles, -40°C és +80°C közötti működési hőmérséklettartományban használható, ami szélsőséges környezeti feltételek mellett is biztosítja a megbízható működést. A különböző típusú rövidzárlat elleni védelem, mind Type 1, mind Type 2 koordináció szerint elérhető, ami tovább növeli a berendezés biztonságát.
Schneider Electric Harmony Solid State Relays - SSD1A320BDC1 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Moduláris DIN sín relé
Eszköz rövid neve: SSD1
Csatornák száma: 1
Fázisok száma: 1 fázis
Termékkonfiguráció típusa: Relé konfiguráció
Szerelési mód: 35 mm szimmetrikus DIN sín az IEC 60715 szabványnak megfelelően
Névleges áram: 20 A
Kimeneti kapcsolási mód: Zéró feszültségnél kapcsoló
Műszaki adatok
Működési frekvencia: 47...440 Hz
Névleges üzemelés: Folyamatos
Kimeneti feszültség: 48...600 V AC
Vezérlő áramköri feszültség: 4...32 V DC
Meghúzási nyomaték: 1,5...1,7 Nm / 13...15 lb.in vezérlőbemenethez
1,5...1,7 Nm / 13...15 lb.in terhelési kimenethez
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, kapcsokba fogható vezeték-keresztmetszet: 1...4 mm², AWG 18...AWG 12 a bemenetnél
Csavaros sorkapcsok, kapcsokba fogható vezeték-keresztmetszet: 1...6 mm², AWG 18...AWG 10 a kimenetnél
Dielektromos szilárdság: 4 kV AC bemenet/kimenet áramkör között
4 kV AC bemenet vagy kimenet és ház között
Névleges lökőfeszültség-állóság: 6 kV bemenet/kimenet áramkör között
6 kV bemenet vagy kimenet és ház között
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) a vezérlőfeszültséghez
Meghúzási feszültség: 4 V DC bekapcsolás
Elengedési feszültség: 1 V DC kikapcsolás
Bemeneti áramtartomány: 10...15 mA
Szilárdtest kapcsolás típusa: Zéró feszültségnél kapcsolás
Terhelő áram: 0,1...20 A
Tranziens túlfeszültség: 1200 V
Motorvezérlés
Motorvezérlési besorolás: 0,37 kW/0,5 LE 120 V AC esetén
1,12 kW/1,5 LE 240 V AC esetén
2,24 kW/3 LE 480 V AC esetén
Fizikai jellemzők
Szélesség: 22,5 mm
Magasság: 93,2 mm
Mélység: 116,5 mm
Tesztgomb: Nincs tesztgomb
IP védettségi fokozat: IP20
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...100 °C
Rezgésállóság: 0,75 mm (f = 10...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn 11 ms-ig (csúcsgyorsulás), hosszirányú pozícióban az IEC 60068-2-27 szerint
30 gn 11 ms-ig (csúcsgyorsulás), függőleges pozícióban az IEC 60068-2-27 szerint
Szennyezési fokozat: 2
Szabványok és megfelelőség
IEC 61373:B osztály: 1. kategória
IEC 60947-4-3
IEC 62314
IEC 60950-1
CSA C22.2 No 14-13
UL 508
