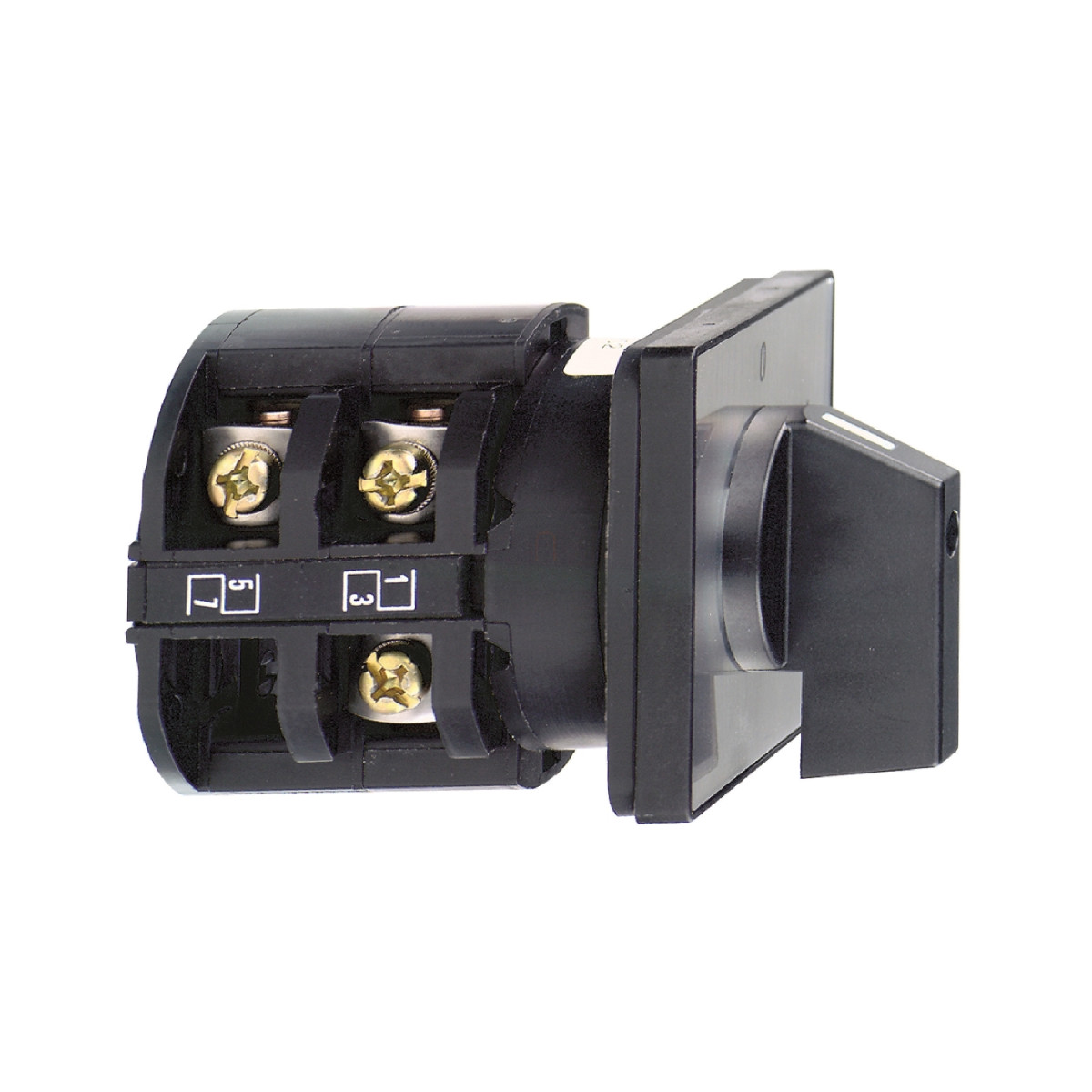

A Schneider Electric Harmony K termékcsaládjához tartozó K30H004PP típusú kézikapcsoló egy kiváló minőségű, professzionális ipari vezérlőegység, amely kimondottan kétfokozatú motorok pólusváltásához lett kifejlesztve. Ez a front panelre szerelhető, kompakt kialakítású kapcsoló ideális választás olyan alkalmazásokhoz, ahol a Dahlander-tekercselésű motorok sebességének megbízható szabályozására van szükség.
A K30H004PP készülék 32 A-es konvencionális szabad levegőben történő hőáramra tervezett, és három pólusú kivitelben készül. A kapcsoló 60 fokos kapcsolási szöggel rendelkezik, három pozícióval (0 - 1 - 2), amelyeket fekete jelölésű, fémes jelzőtáblával láttak el. A jól látható és könnyen kezelhető fekete fogantyúval felszerelt kapcsoló 64 x 64 mm-es előlappal rendelkezik, ami szabványos méretű, így könnyen beilleszthető a legtöbb ipari vezérlőpanelbe. A kapcsoló 300° - 0° - 60° kapcsolási pozíciókat biztosít, IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a szilárd tárgyak és a fröccsenő víz ellen az ipari környezetben.
A K30H004PP műszaki paramétereit tekintve kiemelkedő minőséget képvisel: 690 V névleges szigetelési feszültséggel (Ui) rendelkezik 3-as szennyezettségi fokozat mellett, az IEC 60947-1 szabványnak megfelelően. A 6 kV névleges impulzus-állófeszültség (Uimp) kiváló elektromos védelmet biztosít. A rövidzárlati áram értéke 5000 A, a rövidzárlat elleni védelem 50 A-es gG típusú olvadóbiztosítóval megoldott. A kapcsoló pozitív nyitással rendelkezik, ami a biztonságos üzemeltetés szempontjából kritikus funkció. A kapcsoló lassan nyitó érintkezőkkel rendelkezik, ami csökkenti a szikraképződést és növeli az élettartamot, amely mechanikai szempontból 300 000 ciklust tesz lehetővé. A készülék megfelel az IEC 60947-3 szabványnak, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CULus minősítéseket különböző teljesítmény-kategóriákban (120 V 2 LE 1 fázis, 240 V 5 LE 1 fázis, 240 V 5 LE 3 fázis és 480 V 20 LE 3 fázis).
A telepítés szempontjából fontos, hogy a K30H004PP 4 furatokon keresztül rögzíthető, és a front panel vastagsága 0,5 mm-től 5,5 mm-ig terjedhet. A készülék teljes méretei: 64 mm szélesség, 64 mm magasság és 119 mm mélység. Az elektromos csatlakozás fogvatartó csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 4 mm², tömör vezetékek esetén pedig 2 x 6 mm² csatlakozási kapacitást biztosítanak. A csavarok meghúzási nyomatéka 1,2 Nm. A készülék rendkívül sokoldalú kapcsolási képességgel rendelkezik, különböző áramértékekkel és terhelési típusokkal (rezisztív és induktív) egyaránt használható. A működési hőmérséklet tartománya -25°C-tól +55°C-ig terjed, míg tárolás esetén -40°C-tól +70°C-ig garantált a készülék épségének megőrzése.
Schneider Electric Harmony K1, K2 - K30H004PP műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Teljes bütykös kapcsoló
Komponens neve: K30
Konvencionális szabad levegőben történő hőáram [Ith]: 32 A
Termék felszerelése: Front szerelés
Rögzítési mód: 4 furaton keresztül
Fizikai jellemzők
Bütykös kapcsolófej típusa: 64 x 64 mm méretű előlappal
Működtető típusa: Fekete fogantyú
Forgófogantyú lakattal zárása: Nincs
Jelölés: Fémes jelzőtáblával, 0 - 1 - 2 fekete jelöléssel
Bütykös kapcsoló funkciója: 2-sebességes motor pólusváltó kapcsoló
Visszatérés: Nincs
Motortípus: Csapolt Dahlander tekercselés
Ki pozíció: Ki pozícióval
Pólusok leírása: 3P
Kapcsolási pozíciók: Jobb: 300° - 0° - 60°
IP védelmi fokozat: IP40 az IEC 60529 szerint
Elektromos jellemzők
Kapcsolási szög: 60°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Rövidzárlati áram: 5000 A
Rövidzárlat elleni védelem: 50 A gG típusú olvadóbiztosító
Névleges impulzus-állófeszültség [Uimp]: 6 kV az EN 947-1 szerint, 6 kV az IEC 947-1 szerint
Érintkező működése: Lassú nyitás
Pozitív nyitás: Van
Elektromos csatlakozás: Fogvatartó csavaros kapcsok rugalmas vezetékhez, csatlakozási kapacitás: 2 x 4 mm². Fogvatartó csavaros kapcsok tömör vezetékhez, csatlakozási kapacitás: 2 x 6 mm²
Meghúzási nyomaték: 1.2 N.m
Mechanikai jellemzők
Mechanikai élettartam: 300000 ciklus
CAD teljes szélesség: 64 mm
CAD teljes magasság: 64 mm
CAD teljes mélység: 119 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: CULus 120 V 2 LE 1 fázis, CULus 240 V 5 LE 1 fázis, CULus 240 V 5 LE 3 fázis, CULus 480 V 20 LE 3 fázis
Védőkezelés: TC
Környezeti levegő hőmérséklete működés közben: -25…55 °C
Környezeti levegő hőmérséklete tárolás esetén: -40…70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint, II. osztály az NF C 20-030 szerint
