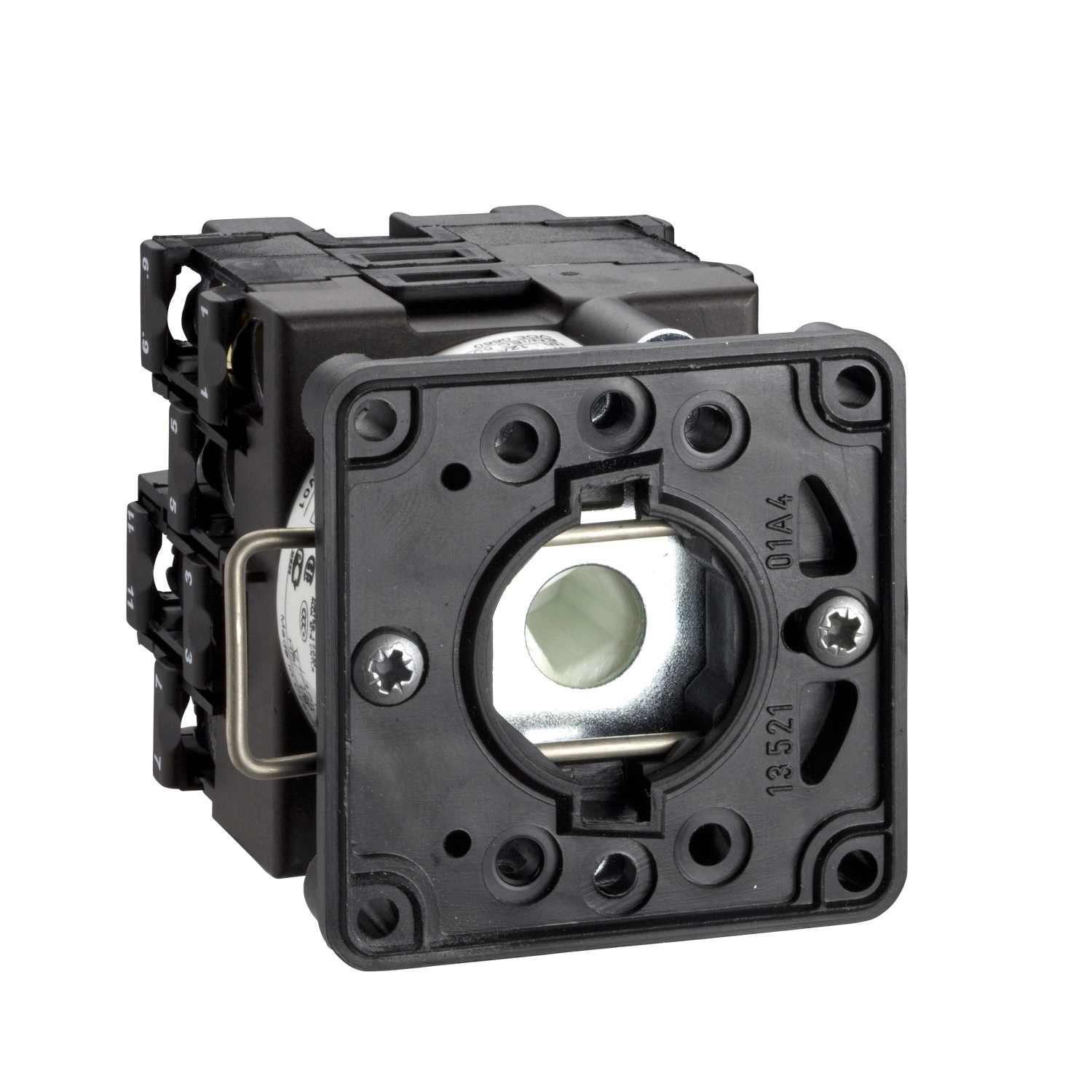

Schneider Electric Harmony K1, K2 - K2C003H - aljzat kapcsolóhoz - 3 - pólus - 90° - 20 A

Szélesség méret: 65 mm

Hosszúság méret: 80 mm

Magasság méret: 65 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony K1, K2 - K2C003H - aljzat kapcsolóhoz - 3 - pólus - 90° - 20 A

Name: Schneider Electric Harmony K1, K2 - K2C003H - aljzat kapcsolóhoz - 3 - pólus - 90° - 20 A
Brand: Schneider Electric
SKU: 3389110446708
Price: 8604 HUF
Availability: InStock

8 604 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

A Schneider Electric Harmony K termékcsalád K2C003H típusú működtetőgombja egy rendkívül megbízható, univerzális vezérlőeszköz, amely számos ipari alkalmazásban használható. Ez a 3-pólusú, 20A terhelhetőségű, műanyag burkolatú kapcsolótest 22 mm-es rögzítőlyukkal rendelkezik, ami megfelel a nemzetközi szabványoknak és lehetővé teszi a gyors és egyszerű beépítést különböző vezérlőpanelekbe.

A K2C003H működtető 90 fokos kapcsolási szöggel és 0 állással rendelkezik, ami lehetővé teszi a precíz vezérlést és a biztonságos kikapcsolt állapotot. A kapcsoló frontoldali szerelésű, ami megkönnyíti a hozzáférést és a kezelést. A műanyag előlapi gyűrű strapabíró, ugyanakkor esztétikus megjelenést biztosít. A kapcsolótest összetétele kontakt blokkokból és rögzítőlemezből áll, ami biztosítja a megbízható működést és a hosszú élettartamot.

A termék lenyűgöző elektromos paraméterekkel büszkélkedhet. A hagyományos szabad levegőn mért termikus áram (Ith) 20A, míg a zárt térben mért termikus áram (Ithe) 16A. A névleges szigetelési feszültség (Ui) 690V, ami megfelel az IEC 60947-1 szabvány 3-as szennyezettségi fokozatának. A működtető névleges üzemi teljesítménye széles tartományban mozog, különböző feszültségszinteken és fázisszámok mellett. Például AC-21 kategóriában 14000W teljesítményt biztosít 400V 3 fázis esetén, míg AC-3 kategóriában 4000W teljesítményt nyújt 400V 3 fázis mellett. A névleges üzemi áram (Ie) ugyancsak változó, az alkalmazott feszültségtől, fázisszámtól és kategóriától függően.

A K2C003H kiemelkedő tartóssággal rendelkezik. Elektromos élettartama AC-23 és AC-3 kategóriában 200000 kapcsolási ciklus, míg AC-15 és AC-21 kategóriákban 600000 ciklus. A mechanikai élettartam még ennél is impresszívebb: 1000000 ciklus. A működtetés típusa lassú megszakítás, pozitív nyitással. Az elektromos csatlakozást fogó csavaros csatlakozók biztosítják, melyek rugalmas vezeték esetén 2x1,5 mm², tömör vezeték esetén 1x2,5 mm² keresztmetszetig használhatók. A rövidzárlati áram 10000A, a rövidzárlati védelem 20A-es gG típusú biztosítékkal biztosítható. A névleges lökőfeszültség állóság (Uimp) szigetelő funkcióban 4kV, míg az IEC 947-1 szerint 6kV.

Schneider Electric Harmony K1, K2 - K2C003H - aljzat kapcsolóhoz - 3 - pólus - 90° - 20 A műszaki adatok

Általános jellemzők

Termékcsalád: Harmony K

Terméktípus: Kapcsoló test

Komponens neve: K2

Hagyományos szabad levegőn mért termikus áram [Ith]: 20 A

Összeállítás: Érintkezőblokkok + rögzítőlap

Kapcsoló funkció: Kapcsoló

Kikapcsolt helyzet: Kikapcsolt helyzettel

Pólusok leírása: 3P

Kapcsolási helyzetek: Jobb: 0° - 90°

Szerelési hely: Előlap

Rögzítési mód: Ø 22 mm furat

Előlap anyaga: Műanyag

Kiegészítő információk

Kapcsolási szög: 90°

Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint

Hagyományos zárt termikus áram [Ithe]: 16 A

Névleges üzemi teljesítmény W-ban:

1300 W AC-3, 230 V 1 fázis az IEC 947-3 szerint

14000 W AC-21, 400 V 3 fázis az IEC 947-3 szerint

17000 W AC-21, 500 - 660 V 3 fázis az IEC 947-3 szerint

2200 W AC-3, 230 V 3 fázis az IEC 947-3 szerint

2200 W AC-3, 400 V 1 fázis az IEC 947-3 szerint

4000 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint

4000 W AC-3, 400 V 3 fázis az IEC 947-3 szerint

4000 W AC-3, 500 V 3 fázis az IEC 947-3 szerint

4000 W AC-3, 690 V 3 fázis az IEC 947-3 szerint

5500 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint

5500 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint

5500 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint

8000 W AC-21, 230 V 3 fázis az IEC 947-3 szerint

Névleges üzemi áram [Ie] AC:

8 A 400 V AC-3 3 fázis az IEC 947-3 szerint

10,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint

14,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint

4,7 A 690 V AC-3 3 fázis az IEC 947-3 szerint

6,4 A 690 V AC-23A 3 fázis az IEC 947-3 szerint

6,5 A 500 V AC-3 3 fázis az IEC 947-3 szerint

8,3 A 230 V AC-3 3 fázis az IEC 947-3 szerint

8,9 A 500 V AC-23A 3 fázis az IEC 947-3 szerint

2 A 500 V AC-15 az IEC 947-5-1 szerint

3 A 400 V AC-15 az IEC 947-5-1 szerint

4 A 230 V AC-15 az IEC 947-5-1 szerint

Elektromos élettartam:

200000 ciklus AC-23

200000 ciklus AC-3

600000 ciklus AC-15

600000 ciklus AC-21

Maximális működtetési gyakoriság:

2,5 ciklus/perc AC-21

2,5 ciklus/perc AC-23

2,5 ciklus/perc AC-3

8,333 ciklus/perc AC-15

Rövidzárlati áram: 10000 A

Rövidzárlati védelem: 20 A olvadóbiztosíték, gG típus

Névleges lökőfeszültség állóság [Uimp]:

4 kV szigetelő funkcióban

6 kV az IEC 947-1 szerint

Érintkező működés: Lassú megszakítás

Pozitív nyitás: Igen

Elektromos csatlakozás:

Fogó csavaros csatlakozók rugalmas, befogási kapacitás: 2 x 1,5 mm²

Fogó csavaros csatlakozók tömör, befogási kapacitás: 1 x 2,5 mm²

Mechanikai élettartam: 1000000 ciklus

Nettó tömeg: 0,105 kg

Környezeti paraméterek

Szabványok:

IEC 60947-3 áramköri teljesítményre

IEC 60947-5-1 vezérlő áramkörre

CENELEC EN 50013

Terméktanúsítványok:

CSA 240 V 3 LE 3 fázis 2 pólus

UL 240 V 0,33 LE 1 fázis 2 pólus

CSA 240 V 1 LE 1 fázis

UL 240 V 1 LE 3 fázis

Védőkezelés: TC

Környezeti hőmérséklet működés közben: -25...55 °C

Környezeti hőmérséklet tároláskor: -40...70 °C

Ütésállóság: 30 gn az IEC 68-2-27 szerint

Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)

Túlfeszültség kategória:

II. osztály az IEC 536 szerint

II. osztály az NF C 20-030 szerint

Termék adatok

Szélesség méret

65 mm

Hosszúság méret

80 mm

Magasság méret

65 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110446708

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Kivitel

be-/kikapcsoló

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

126 g/db

Cikkszám

3389110446708
