A Schneider Electric Harmony K sorozatú K1D004NX léptető kapcsoló aljzat egy rendkívül megbízható, sokoldalú elektromechanikus vezérlőelem, amely széles körű ipari alkalmazási lehetőséget kínál. Ez a 22 mm-es fém kivitelű, 1 pólusú, 4 lépéses, 45 fokos kapcsolási szögű kapcsolótest kiváló választás különböző vezérlési feladatokhoz, ahol többállású kapcsolásra van szükség.
A K1D004NX kapcsolótest fő jellemzője a robusztus kialakítás és a kiváló elektromos tulajdonságok. A 12 A-es hagyományos szabad levegőben érvényes termikus áramterhelhetőséggel rendelkező kapcsoló zárt környezetben 10 A-es terhelést képes kezelni. A termék széleskörű alkalmazhatóságát biztosítja a 690 V-os névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett, az IEC 60947-1 szabvány szerint). A kapcsoló négy különböző állásba kapcsolható, 0°, 45°, 90° és 135°-os pozíciókba, Off pozíció nélkül. Az elülső felszerelésű kapcsolótest Ø 22 mm-es lyukba rögzíthető, és fémből készült előlapi elemmel rendelkezik, ami tartósságot és professzionális megjelenést biztosít.
A K1D004NX kapcsolótest kiemelkedő műszaki jellemzőkkel bír. Kiváló elektromos tartósságot kínál: 1000000 ciklust AC-15 és AC-21 üzemmódban, valamint 500000 ciklust AC-23 és AC-3 üzemmódban. A maximális működtetési sebesség 2,5 kapcsolás/perc AC-21, AC-23 és AC-3 üzemmódban, valamint 8,333 kapcsolás/perc AC-15 üzemmódban. A rövidzárlati áram 10000 A, a rövidzárlati védelem 16 A-es gG típusú olvadóbiztosítóval megoldható. A névleges lökőfeszültség-állóság (Uimp) szigetelési funkcióban 4 kV, és 6 kV az IEC 947-1 szabvány szerint. Az érintkezés működése lassú-bontó, pozitív nyitással. Az elektromos csatlakozás rögzített csavarkapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén 1 x 2,5 mm² vezeték-keresztmetszettel használhatók. A mechanikai tartósság 1000000 ciklus, ami hosszú élettartamot biztosít.
A K1D004NX széleskörű felhasználási területeken alkalmazható, többek között különböző teljesítményszinteken és terheléseken. Az AC-3 alkalmazásban 1,8 A-től 4,6 A-ig terjedő névleges üzemi árammal használható 690 V-tól 230 V-ig terjedő feszültségtartományban, három fázisú rendszerekben. AC-23A alkalmazásban 2,8 A-től 5,6 A-ig terjedő névleges üzemi árammal 690 V-tól 230 V-ig. A kapcsoló teljesítménye AC-21 üzemmódban akár 10500 W 500-660 V három fázisú rendszerben, ami kiváló hatékonyságot jelent. A termék megfelel a vonatkozó IEC szabványoknak, és rendelkezik CSA és UL tanúsítványokkal is különböző terhelési feltételekre, ami garantálja a biztonságos és megbízható működést. Az üzemi hőmérséklet-tartomány -25°C és +55°C között van, míg a tárolási hőmérséklet-tartomány -40°C és +70°C között. A termék ütésállósága 30 gn az IEC 68-2-27 szerint, rezgésállósága 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz), ami robusztus ipari környezetben is megbízható működést tesz lehetővé.

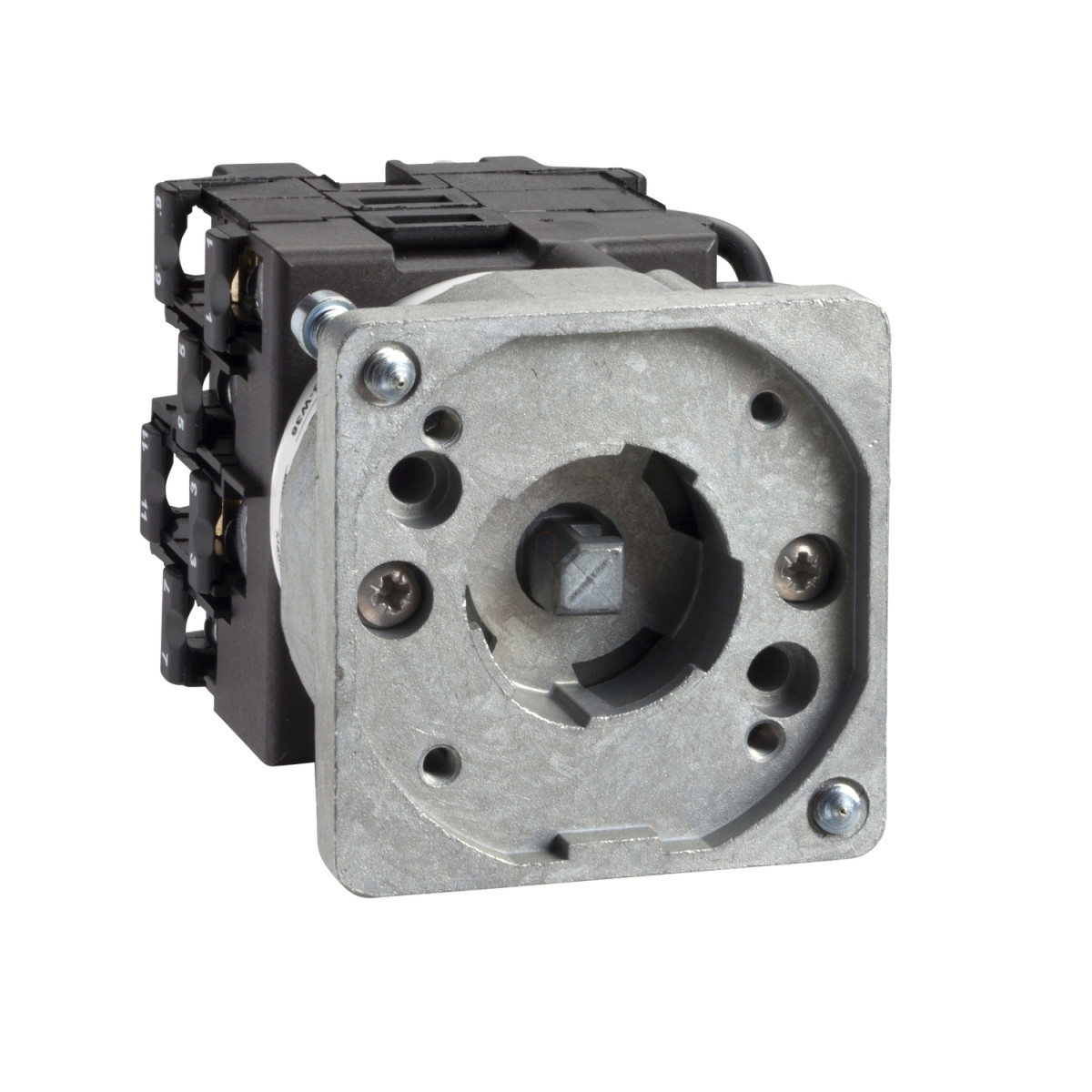

Schneider Electric Harmony K1, K2 - K1D004NX - aljzat léptető kapcsolóhoz - 1 pólus - 45° - 12 A műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Termék vagy alkatrész típusa: Bütykös kapcsoló test
Alkatrész neve: K1
Hagyományos szabad levegőn mért termikus áram (Ith): 12 A
Részegység összetétele: Érintkező blokkok + rögzítő lap
Bütykös kapcsoló funkció: Léptető kapcsoló
Kikapcsolt helyzet: Kikapcsolt helyzet nélkül
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135°
Szerelési hely: Elülső
Rögzítési mód: Ø 22 mm-es furat
Előlapi anyag: Fém
Kiegészítő jellemzők
Lépések száma: 4
Kapcsolási szög: 45°
Névleges szigetelési feszültség (Ui): 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Hagyományos zárt termikus áram (Ithe): 10 A
Névleges üzemi áram (Ie) AC:
1,8 A 690 V AC-3 3 fázisú az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázisú az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázisú az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázisú az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázisú az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázisú az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázisú az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázisú az IEC 947-3 szerint
1 A 500 V AC-15 az IEC 947-5-1 szerint
2 A 400 V AC-15 az IEC 947-5-1 szerint
3 A 230 V AC-15 az IEC 947-5-1 szerint
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működtetési sebesség: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A patronos biztosíték, gG típus
Névleges lökőfeszültség-állóság (Uimp): 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerint
Érintkező működése: Lassú-bontó
Pozitív nyitás: Van
Elektromos csatlakozás: Rögzített csavarszorítós kapcsok rugalmas, kapacitás: 2 x 1,5 mm²
Rögzített csavarszorítós kapcsok szilárd, kapacitás: 1 x 2,5 mm²
Mechanikai tartósság: 1000000 ciklus
Környezeti paraméterek
Szabványok: IEC 60947-3 erősáramú áramkörhöz, IEC 60947-5-1 vezérlő áramkörhöz, CENELEC EN 50013
Termék tanúsítványok: CSA 240 V 1 LE 1 fázis, CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 1 LE 3 fázis, UL 240 V 0,33 LE 1 fázis 2 pólus
Védelmi kezelés: TC
Környezeti levegő hőmérséklete üzemelés közben: -25...55 °C
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
