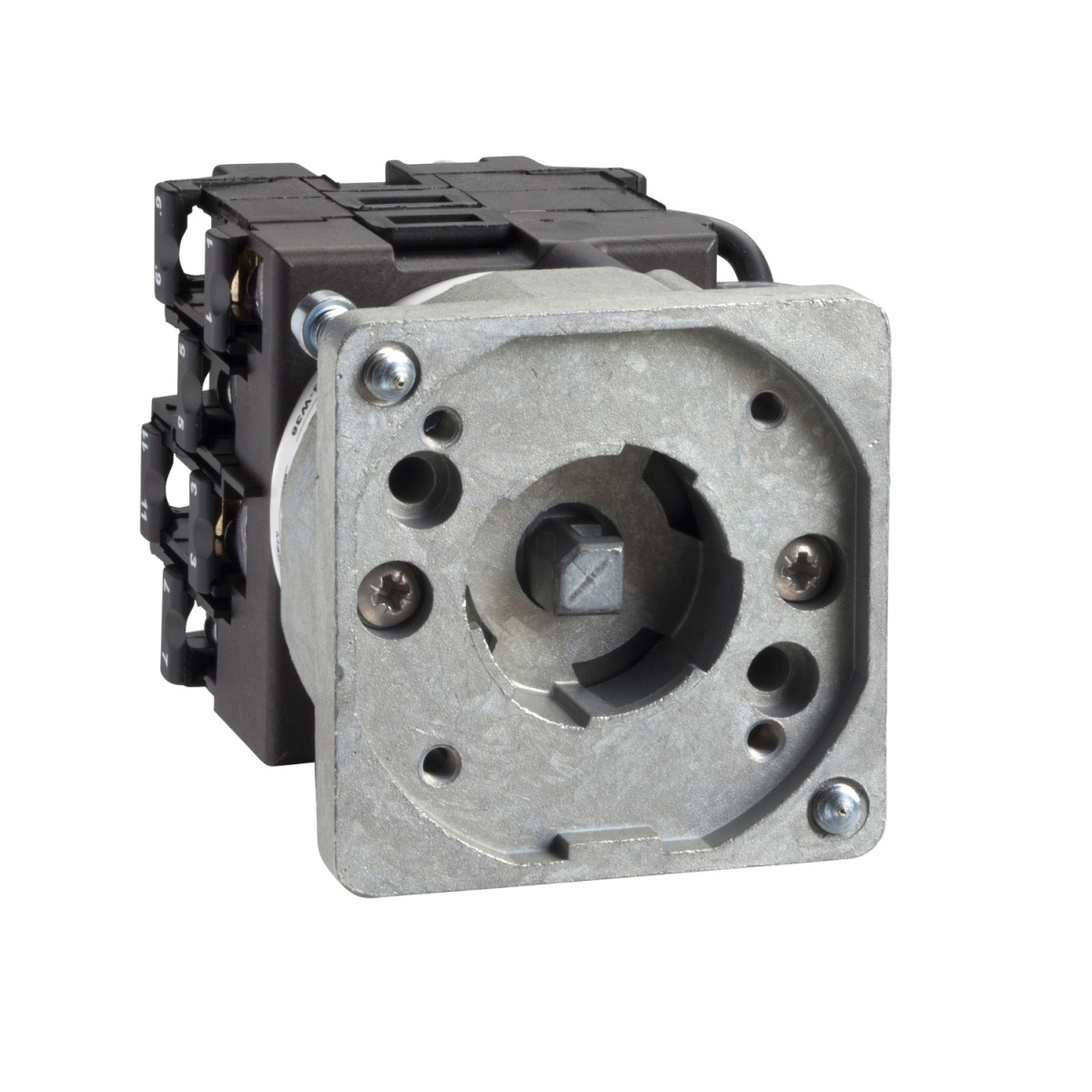

A Schneider Electric Harmony K sorozatú K1C003QX típusú léptető kapcsoló test egy rendkívül megbízható villamos kapcsolóelem, amely professzionális vezérlési feladatokhoz lett kialakítva. Ez a 22 mm átmérőjű, fém foglalatú, 1 pólusú léptető kapcsoló test 3 lépéses működést biztosít, beépített 0 pozícióval, 45 fokos kapcsolási szöggel, és kiemelkedő 12 A-es névleges áramterhelhetőséggel rendelkezik.
A K1C003QX a Harmony K termékcsalád részeként kontakt blokkokból és rögzítőlapból épül fel, így könnyen beépíthető különböző vezérlőpanelekbe, gépekbe és berendezésekbe. Front oldalról szerelhető egy 22 mm átmérőjű furatba, ami megfelel az ipari szabványoknak. A fém előlap nemcsak esztétikus megjelenést biztosít, de kellő robusztusságot is ad a készüléknek a hosszú távú, intenzív ipari használat során. A K1C003QX kapcsolási pozíciói jobbra mutatnak: 0° - 45° - 90° - 135° szögekben, biztosítva a pontos, többlépcsős vezérlést.
A termék műszaki paraméterei kiemelkedőek: 690 V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. Hagyományos zárt térben a termikus áramerőssége 10 A, míg szabad levegőn ez az érték 12 A-ig terjed. A K1C003QX széles működési spektrummal rendelkezik, különböző terhelési kategóriákban alkalmazható, mint például AC-3, AC-15, AC-21 és AC-23A, különböző feszültségszinteken (230 V, 400 V, 500 V, 690 V). A névleges üzemi teljesítménye akár 10500 W is lehet AC-21 üzemmódban, 500-660 V háromfázisú hálózaton, az IEC 947-3 szabvány szerint. A névleges üzemi áramerősség kategóriától és feszültségszinttől függően változik, például 1,8 A 690 V-on AC-3 üzemmódban, vagy akár 5,6 A 230 V-on AC-23A üzemmódban háromfázisú alkalmazásoknál.
A K1C003QX figyelemre méltó elektromos és mechanikai tartóssággal rendelkezik. Mechanikai élettartama eléri az 1 000 000 ciklust, míg elektromos élettartama terheléstípustól függően 500 000 - 1 000 000 ciklus között mozog. A maximális működési frekvencia AC-21, AC-23 és AC-3 üzemmódokban 2,5 ciklus/perc, míg AC-15 üzemmódban 8,333 ciklus/perc. Rövidzárlati árama 10000 A, rövidzárlati védelméhez 16 A-es gG típusú olvadóbiztosíték szükséges. A névleges lökőfeszültség-állósága szigetelő funkcióban 4 kV, egyéb esetben 6 kV az IEC 947-1 szabvány szerint. A kapcsoló pozitív nyitású érintkezőkkel és lassú megszakítási karakterisztikával rendelkezik. Az elektromos csatlakoztatás rögzített csavarszorító kapcsokkal történik, melyek hajlékony vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén pedig 1 x 2,5 mm² kapacitással rendelkeznek.
A K1C003QX számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-3 (áramköri), IEC 60947-5-1 (vezérlőköri) és CENELEC EN 50013 szabványokat. CSA és UL tanúsítványokkal is rendelkezik különböző teljesítményszintekre. Környezeti szempontból a termék -25...55 °C üzemi hőmérséklet-tartományban és -40...70 °C tárolási hőmérséklet-tartományban használható. Kiemelkedő ütésállósággal (30 gn az IEC 68-2-27 szerint) és vibrációállósággal (5 gn az IEC 68-2-6 szerint, f = 10...150 Hz) rendelkezik, ami biztosítja a megbízható működést még a legigényesebb ipari környezetben is. A termék tökéletes választás olyan alkalmazásokhoz, ahol többlépcsős vezérlésre, robusztus kivitelre és hosszú élettartamra van szükség, mint például ipari gépek, vezérlőpanelek, motorindítók vagy egyéb komplex vezérlési rendszerek esetén.
Schneider Electric Harmony K1, K2 - K1C003QX - aljzat léptető kapcsolóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Bütyökkamrás kapcsoló test
Komponens neve: K1
Konvencionális szabad levegőn mért termikus áramerősség [Ith]: 12 A
Részegység összetétele: Érintkezőblokkok + rögzítőlap
Funkció: Léptető kapcsoló
Kikapcsolt pozíció: Kikapcsolt pozícióval
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135°
Szerelési hely: Elölről
Rögzítési mód: Ø 22 mm furat
Előlap anyaga: Fém
Kiegészítő jellemzők
Lépések száma: 3
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Konvencionális zárt térben mért termikus áramerősség [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban:
10500 W AC-21, 500-660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint
Elektromos jellemzők
Névleges üzemi áramerősség [Ie] AC:
1,8 A 690 V-on AC-3 3 fázis az IEC 947-3 szerint
2,8 A 500 V-on AC-3 3 fázis az IEC 947-3 szerint
2,8 A 690 V-on AC-23A 3 fázis az IEC 947-3 szerint
3,3 A 400 V-on AC-3 3 fázis az IEC 947-3 szerint
3,8 A 500 V-on AC-23A 3 fázis az IEC 947-3 szerint
4,6 A 230 V-on AC-3 3 fázis az IEC 947-3 szerint
4,8 A 400 V-on AC-23A 3 fázis az IEC 947-3 szerint
5,6 A 230 V-on AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V-on AC-15 az IEC 947-5-1 szerint
2 A 400 V-on AC-15 az IEC 947-5-1 szerint
3 A 230 V-on AC-15 az IEC 947-5-1 szerint
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési sebesség: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A olvadóbiztosító, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Mechanikai jellemzők
Érintkező működés: Lassú megszakítás
Pozitív nyitás: Igen
Elektromos csatlakozás: Rögzített csavarszorító kapcsok hajlékony vezetékhez, szorítókapacitás: 2 x 1,5 mm²; Rögzített csavarszorító kapcsok tömör vezetékhez, szorítókapacitás: 1 x 2,5 mm²
Mechanikai tartósság: 1000000 ciklus
Környezeti feltételek
Szabványok: IEC 60947-3 áramköri, IEC 60947-5-1 vezérlőköri, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 1 hp 1 fázis, CSA 240 V 3 hp 3 fázis 2 pólusú, UL 240 V 1 hp 3 fázis, UL 240 V 0,33 hp 1 fázis 2 pólusú
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -25…55 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)
