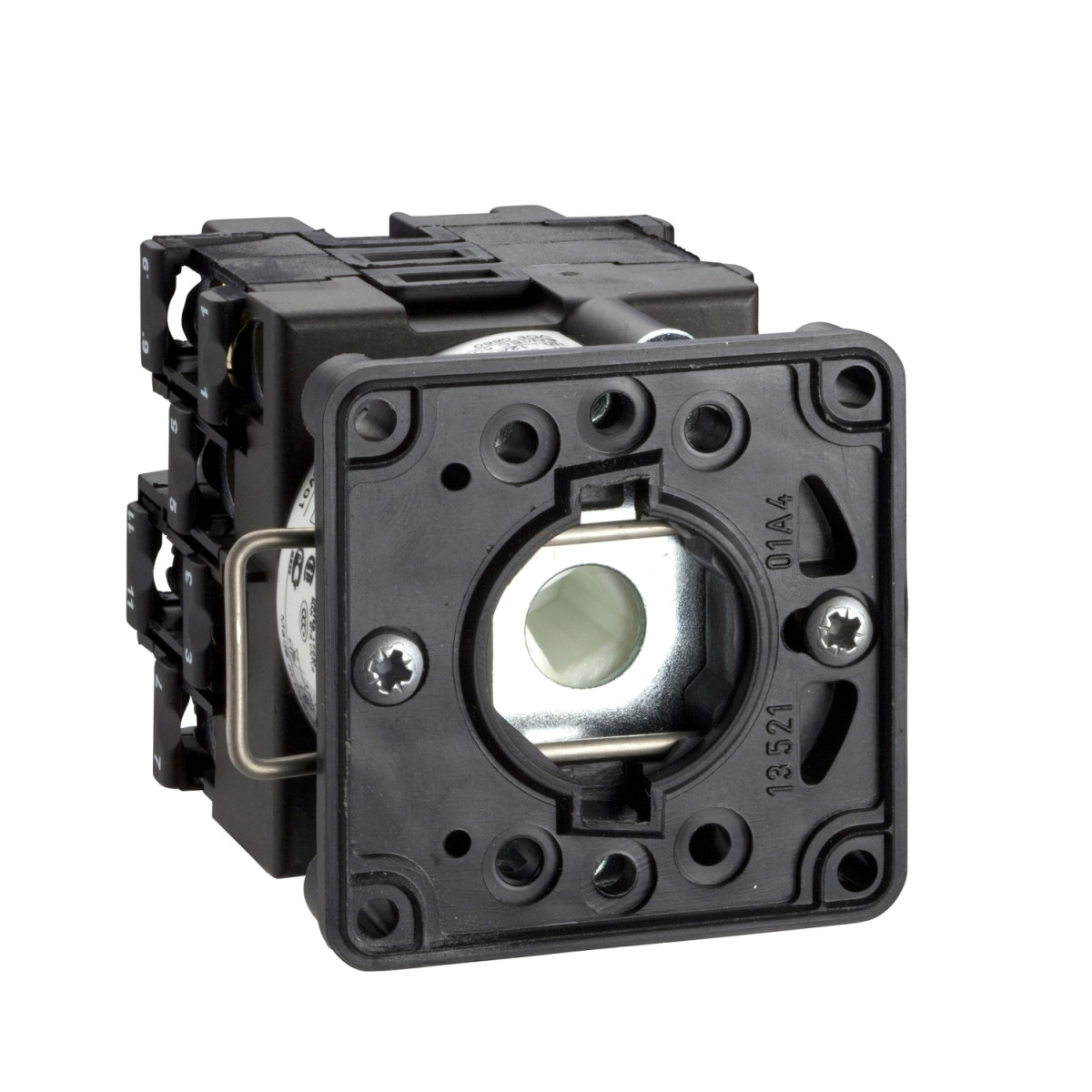

A Schneider Electric Harmony K1C002L egy kiváló minőségű léptető kapcsoló aljzat, amelyet ipari kapcsoló alkalmazásokhoz fejlesztettek ki. Ez a műanyag házas, 22mm-es szerelőfurattal rendelkező komponens ideális megoldást kínál, ha megbízható és precíz kapcsolási funkcióra van szükséged.
A K1C002L a Harmony K termékcsalád része, amely a Schneider Electric egyik legmegbízhatóbb kapcsolósorozata. Ez az 1 pólusú léptető kapcsoló aljzat három kapcsolási pozícióval rendelkezik: jobbra két lépés (0° - 45° - 90°) és balra egy lépés (0° - 315°). A pozíciók közötti váltás 45 fokos kapcsolási szögben történik. A termék elülső szerelésű, ami megkönnyíti a telepítést és a karbantartást. A műanyag előlap strapabíró és esztétikus megjelenést biztosít, így ipari környezetben is megállja a helyét.
A K1C002L technikai jellemzői lenyűgözőek. A 12A hagyományos szabad levegős hőáram (Ith) és a 10A hagyományos zárt hőáram (Ithe) értékek széles alkalmazási területet tesznek lehetővé. A kapcsoló 690V névleges szigetelési feszültséggel (Ui) rendelkezik a 3-as szennyezettségi fok szerint, ami az IEC 60947-1 szabványnak megfelelően biztosítja a biztonságos működést. A termék különböző üzemi teljesítményszinteket támogat, a felhasználási módtól függően, például 10500W AC-21 üzemmódban 500-660V 3 fázison vagy 2200W AC-23A üzemmódban 400V 3 fázison, az IEC 947-3 szabványnak megfelelően. Ezek az értékek kiváló rugalmasságot kínálnak különféle ipari alkalmazásokhoz.
A K1C002L kiemelkedő megbízhatóságát igazolja az impresszív elektromos és mechanikai élettartama. A termék akár 1000000 ciklust is kibír AC-15 és AC-21 üzemmódban, valamint 500000 ciklust AC-23 és AC-3 üzemmódban. A maximális működési sebesség 2,5 ciklus/perc AC-21, AC-23 és AC-3 üzemmódban, valamint 8,333 ciklus/perc AC-15 üzemmódban. A kapcsoló rövidzárlati árama 10000A, és 16A-es gG típusú olvadóbiztosítékkal védendő. A termék 4kV névleges lökőfeszültség-állósággal rendelkezik szigetelő funkcióban és 6kV-tal az IEC 947-1 szabványnak megfelelően. A K1C002L lassú bontású érintkezővel és pozitív nyitással rendelkezik, ami fokozza a biztonságot. Az elektromos csatlakozást rögzítőcsavaros kapcsok biztosítják, amelyek rugalmas vezetékekhez 2 x 1,5 mm², tömör vezetékekhez pedig 1 x 2,5 mm² kapacitással rendelkeznek.
Schneider Electric Harmony K1, K2 - K1C002L - aljzat léptető kapcsolóhoz - 1 pólus - 45° - 12 A műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Termék vagy alkatrész típus: Bütyköstárcsa kapcsolótest
Alkatrész név: K1
Hagyományos szabad levegős termikus áram [Ith]: 12 A
Részegység összetétel: Érintkezőblokkok + rögzítőlemez
Bütyköstárcsa kapcsoló funkció: Léptető kapcsoló
Kikapcsolt pozíció: Kikapcsolt pozícióval
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobbra: 0° - 45° - 90°; Balra: 0° - 315°
Szerelési hely: Elülső
Rögzítési mód: Ø 22 mm lyuk
Előlap anyaga: Műanyag
Kiegészítő jellemzők
Lépések száma: 3
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges működési teljesítmény W-ban: 10500 W AC-21, 500-660 V 3 fázis IEC 947-3 szerint; 1100 W AC-3, 230 V 3 fázis IEC 947-3 szerint; 1500 W AC-23A, 230 V 3 fázis IEC 947-3 szerint; és számos egyéb teljesítményszint különböző konfigurációkban.
Névleges üzemi áram [Ie]: 1,8 A 690 V AC-3 3 fázison; 2,8 A 500 V AC-3 3 fázison; és számos egyéb áramerősség különböző konfigurációkban.
Elektromos élettartam: 1000000 ciklus AC-15; 1000000 ciklus AC-21; 500000 ciklus AC-23; 500000 ciklus AC-3
Maximális működési sebesség: 2,5 cikl/perc AC-21; 2,5 cikl/perc AC-23; 2,5 cikl/perc AC-3; 8,333 cikl/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat védelem: 16 A olvadóbiztosíték, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban; 6 kV az IEC 947-1 szerint
Érintkező működés: Lassú bontás
Pozitív nyitás: Van
Elektromos csatlakozás: Rögzítőcsavaros kapcsok rugalmas vezetékekhez, csatlakoztatási kapacitás: 2 x 1,5 mm²; Rögzítőcsavaros kapcsok tömör vezetékekhez, csatlakoztatási kapacitás: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
Nettó tömeg: 0,105 kg
Környezeti feltételek
Szabványok: IEC 60947-3 erősáramú áramkörre; IEC 60947-5-1 vezérlőáramkörre; CENELEC EN 50013
Termék tanúsítványok: CSA 240 V 1 LE 1 fázis; CSA 240 V 3 LE 3 fázis 2 pólus; UL 240 V 1 LE 3 fázis; UL 240 V 0,33 LE 1 fázis 2 pólus
Védőkezelés: TC
Környezeti levegő hőmérséklet üzemeltetéshez: -25...55 °C
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
