A Schneider Electric Harmony K sorozatú K1B002AX típusú bütykös kapcsoló test egy professzionális minőségű, 22 mm-es átmérővel rendelkező, fémházas kapcsolóegység, amely számos ipari alkalmazásban kiválóan használható. Ez a 2 pólusú kapcsolótest 0 pozícióval rendelkezik, és 45 fokos kapcsolási szöggel működik, ami pontos és megbízható vezérlést biztosít különböző villamos rendszerekben. A K1B002AX modell 12A névleges hőárammal büszkélkedhet, így alkalmas közepesen nagy terhelések kapcsolására is.
A Schneider Electric Harmony K termékcsaládba tartozó K1B002AX kapcsolótest kiemelkedő műszaki paraméterekkel rendelkezik. A konvencionális szabad levegőben mérhető termikus áram 12A, míg zárt térben ez az érték 10A. A névleges szigetelési feszültség 690V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően. A kapcsoló működtetéséhez szükséges előlapi furatkialakítás 22 mm átmérőjű, a szerelés frontoldalról történik. Az eszköz házának anyaga fém, amely tartósságot és megfelelő védelmet biztosít a belső alkatrészeknek. A kapcsoló összeállítása tartalmazza a szükséges érintkezőblokkokat és a rögzítőlemezt.
A K1B002AX modell különböző névleges üzemi teljesítmény értékekkel rendelkezik a felhasználási területtől függően: AC-21 esetén akár 10500W (500-660V, 3 fázis), AC-3 esetén 1500W (400V, 3 fázis) vagy AC-23A esetén 2200W (400V, 3 fázis) teljesítményt képes kapcsolni. A névleges üzemi áramok is változnak az alkalmazott terheléstől és feszültségtől függően: például AC-3 kapcsolásnál 3,3A (400V, 3 fázis) vagy AC-23A kapcsolásnál 4,8A (400V, 3 fázis). Az AC-15 vezérlőáramköröknél 2A (400V) névleges árammal használható. A rövidzárlati áram 10000A, a rövidzárlati védelem 16A-es gG típusú biztosítóval megoldható. A kapcsoló villamos élettartama terheléstípustól függően 500000-1000000 kapcsolási ciklus, mechanikai élettartama 1000000 kapcsolási ciklus, ami kiemelkedően hosszú időtartamú, megbízható működést garantál.
A Schneider Electric Harmony K sorozatú K1B002AX érintkező működése lassú nyitású, pozitív nyitással. Az elektromos csatlakoztatás fogva tartó csavarszorítós kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén pedig 1 x 2,5 mm² keresztmetszetig használhatók. A termék megfelel az IEC 60947-3 (erősáramú áramkörök) és IEC 60947-5-1 (vezérlőáramkörök) szabványoknak, és rendelkezik CSA és UL tanúsítványokkal is. A kapcsoló üzemi hőmérséklet-tartománya -25...55 °C, tárolási hőmérséklet-tartománya -40...70 °C. Ütésállósága 30 gn az IEC 68-2-27 szerint, rezgésállósága pedig 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz). A Schneider Electric K1B002AX kapcsolótest túlfeszültség-kategóriája Class II az IEC 536 és NF C 20-030 szabványok szerint.

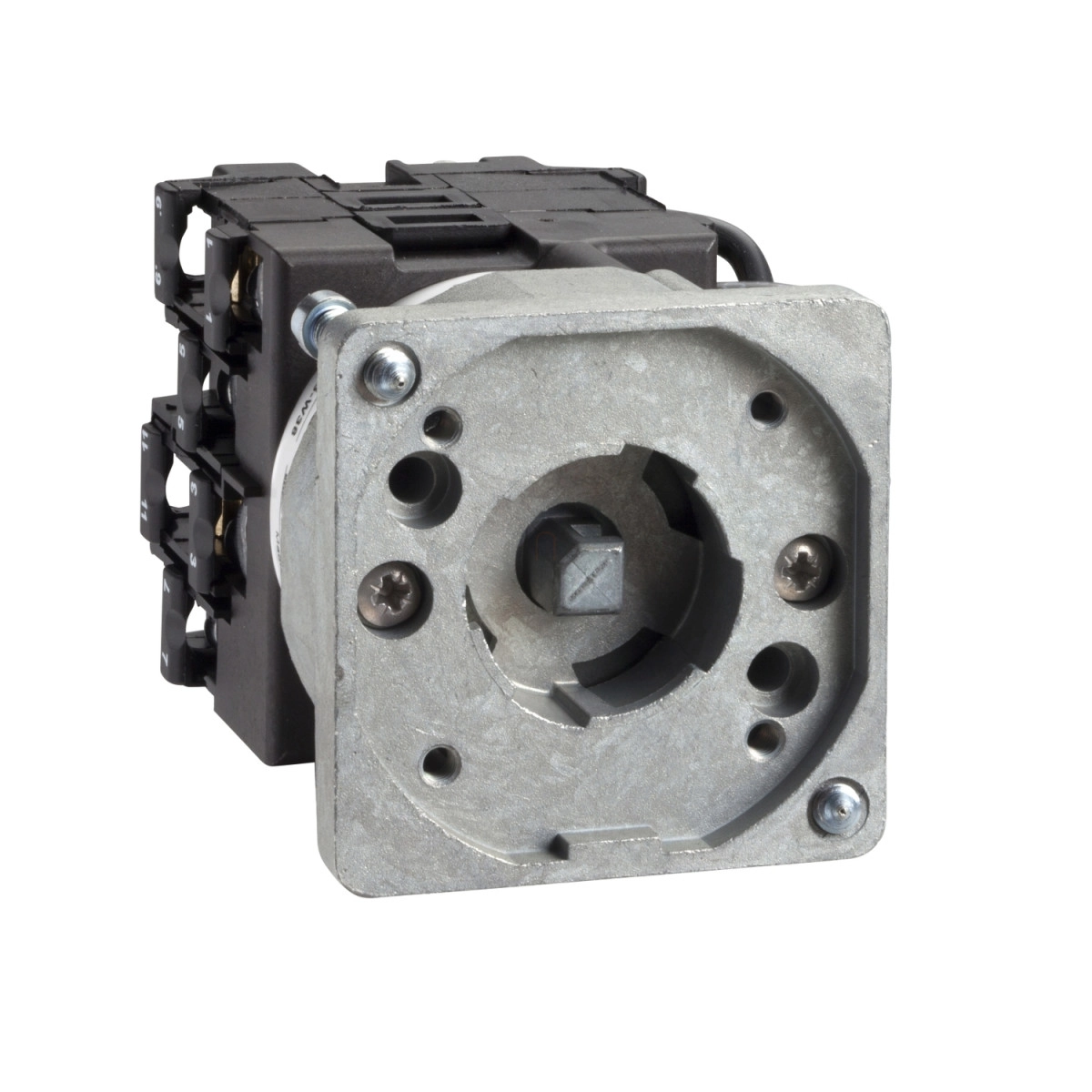

Schneider Electric Harmony K1, K2 - K1B002AX - aljzat kapcsolóhoz - 2 - pólus - 45° - 12 A műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Termék vagy alkatrész típusa: Bütykös kapcsolótest
Alkatrész neve: K1
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 12 A
Részegység összetétele: Érintkezőblokk + rögzítőlap
Bütykös kapcsoló funkció: Kapcsoló
Ki pozíció: Ki pozícióval
Pólusok leírása: 2P
Kapcsolási pozíciók: Jobb: 0° - 45°
Szerelési hely: Elöl
Rögzítési mód: Ø 22 mm furat
Előlap anyaga: Fém
Kiegészítő jellemzők
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Konvencionális zárt térben mérhető termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban
10500 W AC-21, 500 - 660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint
Névleges üzemi áram AC [Ie]
1,8 A 690 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V AC-15 az IEC 947-5-1 szerint
2 A 400 V AC-15 az IEC 947-5-1 szerint
3 A 230 V AC-15 az IEC 947-5-1 szerint
Villamos élettartam
1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3
Maximális üzemi frekvencia
2,5 ciklus/perc AC-21
2,5 ciklus/perc AC-23
2,5 ciklus/perc AC-3
8,333 ciklus/perc AC-15
Rövidzárlati tulajdonságok
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A gG típusú biztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Mechanikai jellemzők
Érintkező működése: Lassú nyitás
Pozitív nyitás: Igen
Villamos csatlakozás: Fogva tartó csavarszorítós kapcsok rugalmas vezetékekhez, kapacitás: 2 x 1,5 mm²
Fogva tartó csavarszorítós kapcsok tömör vezetékekhez, kapacitás: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
Nettó tömeg: 0,163 kg
Környezet
Szabványok: IEC 60947-3 erősáramú áramkörökhöz, IEC 60947-5-1 vezérlőáramkörökhöz, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 0,33 LE 1 fázis 2 pólus, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -25...55 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: Class II az IEC 536 szerint, Class II az NF C 20-030 szerint
