A Schneider Electric Harmony K sorozatba tartozó K63D004HP egy univerzális, robosztus bütykös kapcsoló, amely kiváló megoldás ipari vezérlő alkalmazásokhoz. Ez a front szerelhető, 4 pólusú eszköz 63A névleges terhelhetőségével és 90 fokos kapcsolási szögével széles körben alkalmazható különböző ipari környezetekben, energiaelosztó rendszerekben és gépvezérlésekben.

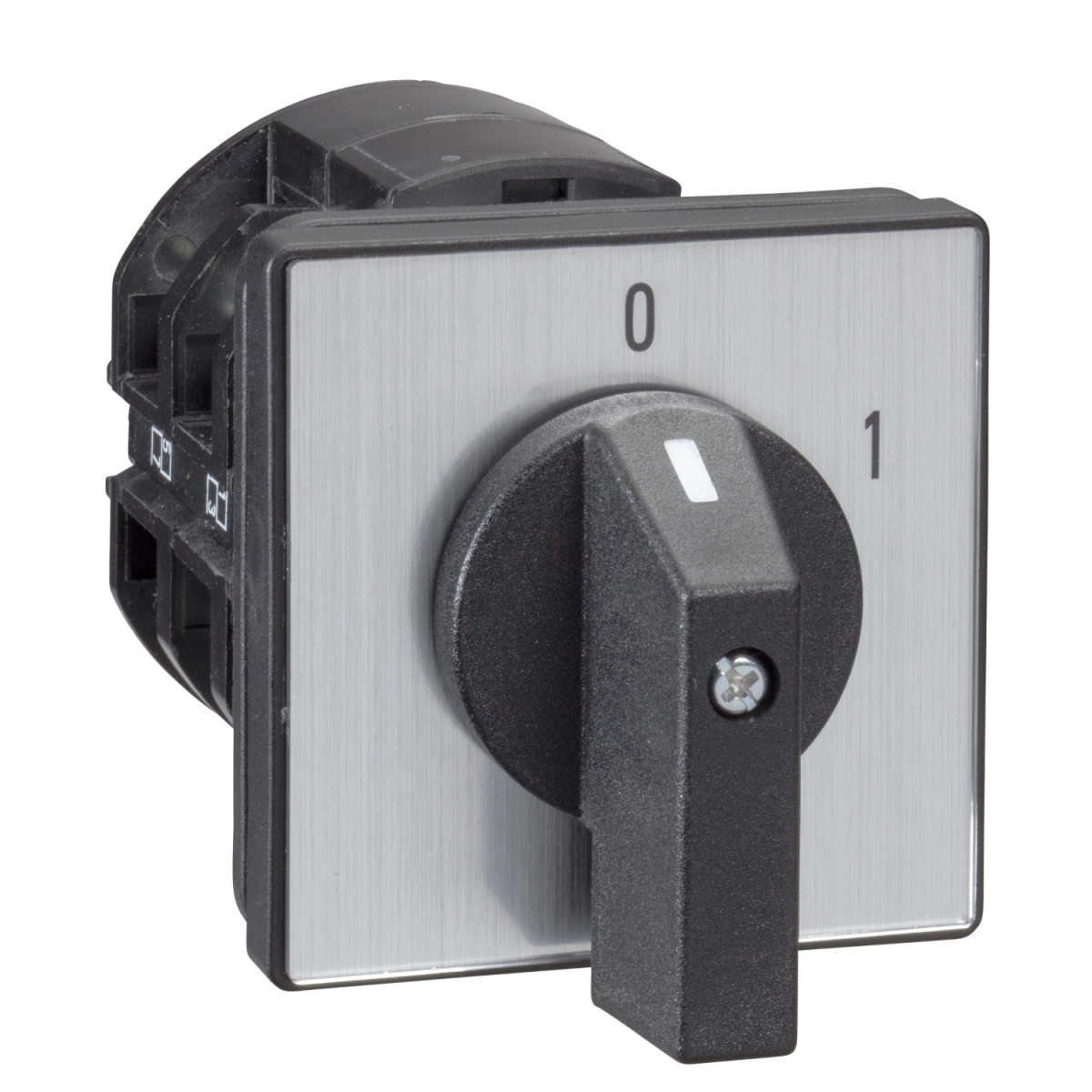

A K63D004HP kapcsoló műanyag kivitelű, 64x64 mm-es előlappal rendelkezik, amely kompakt méreteivel is kitűnő láthatóságot biztosít. A fekete fogantyús kezelőszerv és a fém alapú, OFF-ON jelöléssel ellátott feliratozás egyértelművé teszi a kapcsoló aktuális állapotát, így a gépkezelők számára is könnyen értelmezhető. A készülék IP40-es védettségi besorolása megfelelő védelmet biztosít a por és egyéb szennyeződések ellen, így ideális választás ipari környezetbe.
Műszaki szempontból a K63D004HP kiemelkedő paraméterekkel rendelkezik. A 63A-es konvencionális, szabad levegőn mért hőárama, valamint a 690V-os névleges szigetelési feszültsége (3-as szennyezettségi fokozat mellett) széles felhasználási területet biztosít. A kapcsoló 10000A-es rövidzárlati árammal és 6kV-os névleges lökőfeszültség-állósággal rendelkezik, ami az EN 947-1 és IEC 947-1 szabványoknak is megfelel. A rövidzárlati védelmet 80A-es, gG típusú olvadóbiztosítékkal kell biztosítani. A műanyag házas kivitel és a II-es érintésvédelmi osztályba sorolás további biztonságot nyújt a felhasználóknak.
A K63D004HP telepítése egyszerű, front szerelhető kivitele és a 4 furattal történő rögzíthetősége révén. Az eszköz csatlakoztatása csavaros sorkapcsokkal történik, amelyek rugalmas vezetékek esetén 2x10 mm², tömör vezetékek esetén pedig 2x16 mm² keresztmetszetű vezetékek befogadására alkalmasak. A csatlakozókapcsok meghúzási nyomatéka 2,5 Nm. A kapcsoló mechanikai élettartama 300000 kapcsolási ciklus, ami kiemelkedően hosszú működési időt biztosít még intenzív használat mellett is. A készülék -25°C és +55°C közötti üzemi hőmérséklettartománya szélsőséges körülmények között is megbízható működést garantál.
Schneider Electric Harmony K - K63D004HP műszaki adatok
Általános jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K63
Konvencionális szabad levegőn mért hőáram [Ith]: 63 A
Szerelési mód: Front szerelés
Rögzítési mód: 4 furattal
Fizikai tulajdonságok
Bütykös kapcsolófej típusa: 64 x 64 mm-es előlappal
Kezelőszerv típusa: Fekete fogantyú
Forgó fogantyú lakatolhatóság: Nincs
Feliratozás megjelenítése: Fém alapú felirattal, fekete OFF-ON jelöléssel
Bütykös kapcsoló funkció: Kapcsoló
Visszatérés: Nincs
Kikapcsolt állapot: Van kikapcsolt állapot
Pólusok leírása: 4P
Kapcsolási pozíciók: Jobb: 0° - 90°
IP védettségi fokozat: IP40 az IEC 60529 szabvány szerint
Villamos paraméterek
Kapcsolási szög: 90°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 80 A olvadóbiztosíték, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN 947-1 szerint, 6 kV az IEC 947-1 szerint
Érintkezők működése: Lassú bontás
Pozitív nyitás: Van
Csatlakoztatás és méret
Elektromos csatlakozás: Rugalmas vezetékek csavaros sorkapcsokkal, befogadóképesség: 2 x 10 mm²
Tömör vezetékek csavaros sorkapcsokkal, befogadóképesség: 2 x 16 mm²
Meghúzási nyomaték: 2,5 N.m
Mechanikai élettartam: 300000 ciklus
CAD teljes szélesség: 64 mm
CAD teljes magasság: 64 mm
CAD teljes mélység: 111 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: CULus 120 V 3 hp 1 fázis, CULus 480 V 25 hp 3 fázis, CULus 240 V 7,5 hp 1 fázis, CULus 240 V 10 hp 3 fázis
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 és NF C 20-030 szerint
