A Schneider Electric Harmony K termékvonalba tartozó K30H004UP komplett bütykös kapcsoló egy rendkívül sokoldalú és megbízható elektromechanikus kapcsolóeszköz, amely számos ipari alkalmazásban kiválóan használható. Ez a 32A névleges áramerősségű, 4 pólusú változat ideális választás különféle áramkörök átkapcsolására, vezérlésére, ahol fontos a robosztus kivitel és a hosszú élettartam.

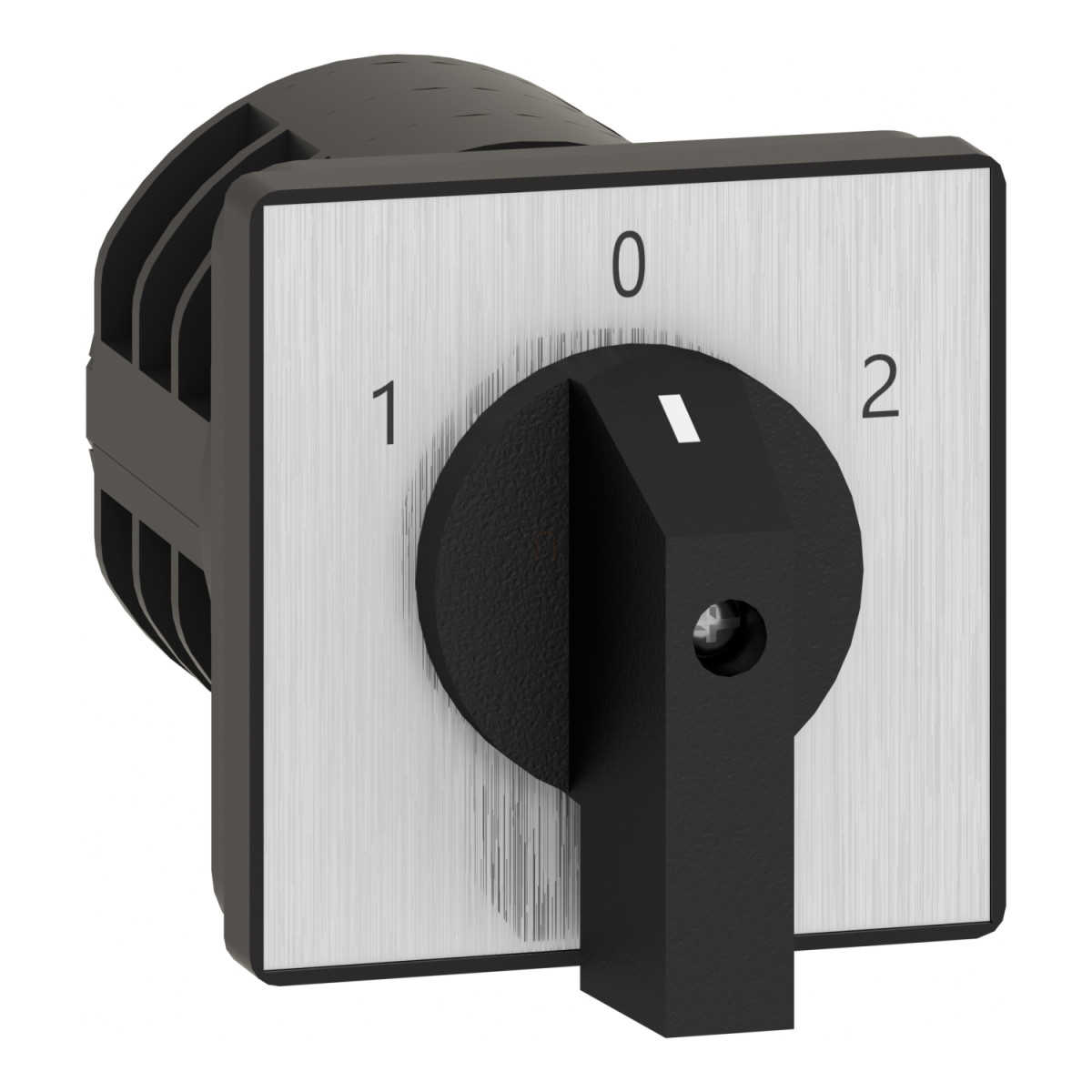

A K30H004UP modell egy három pozíciós (1-0-2) átkapcsoló, melynek fekete műanyag kezelőkarja egyértelmű és biztonságos működtetést tesz lehetővé. A kapcsoló 64x64 mm-es előlappal rendelkezik, amely frontra szerelhető 4 rögzítő furattal. A fém előlapon látható 1-0-2 jelölés egyértelművé teszi a kapcsoló aktuális állását. A termék 60 fokos kapcsolási szöggel rendelkezik, a kapcsolási pozíciók bal oldalon 0°-300°, jobb oldalon 0°-60° között helyezkednek el. A kapcsoló IP40-es védettségi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, így védett a 1 mm-nél nagyobb szilárd testek behatolása ellen.
A K30H004UP bütykös kapcsoló villamos szempontból is kiemelkedő paraméterekkel rendelkezik. 690V szigetelési feszültséggel bír (3-as szennyezettségi fok mellett) az IEC 60947-1 szabvány szerint, rövidzárlati árama 5000A. Rövidzárlati védelem esetén 50A-es gG típusú olvadóbiztosíték alkalmazása szükséges. A lökőfeszültség-állósága 6 kV az EN/IEC 947-1 szabvány szerint. A működési kontaktusok lassú bontásúak, és rendelkeznek pozitív nyitással. Az elektromos csatlakoztatás csavaros kapocslécekkel történik, amelyek rugalmas vezetékek esetén 2x4 mm², tömör vezetékek esetén 2x6 mm² rögzítésére alkalmasak, 1,2 Nm meghúzási nyomatékkal. A kapcsoló mechanikai élettartama kiemelkedően magas, 300.000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít.
A K30H004UP kapcsolót számos alkalmazásban lehet használni, többek között motorvezérléshez, átkapcsolási feladatokhoz, áramkörök be- és kikapcsolásához. Igazoltan alkalmas különböző teljesítményű motorok vezérlésére is, amit a CULus tanúsítványok is bizonyítanak: 120V esetén 2 LE 1 fázis, 240V esetén 5 LE 1 fázis vagy 5 LE 3 fázis, illetve 480V esetén 20 LE 3 fázis teljesítményig. Különösen ajánlott ipari környezetben, ahol fontos a tartósság és a megbízhatóság, valamint ahol a kapcsolások közötti állapot egyértelmű jelzése szükséges.
Schneider Electric Harmony K - K30H004UP - komplett bütykös kapcsoló, 32A, 4P, 60°, 3 fokozatú átkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K30
Konvencionális szabad levegő termikus áram [Ith]: 32 A
Rögzítési hely: Elülső
Rögzítési mód: 4 furattal
Bütykös kapcsoló fej típusa: 64 x 64 mm-es előlappal
Kezelőszerv típusa: Fekete forgatókar
Forgatókar rögzíthetősége: Nincs
Felirat megjelenése: Fém jelöléssel, fekete 1 - 0 - 2 jelzéssel
Bütykös kapcsoló funkció: Átváltó kapcsoló
Visszatérítés: Nincs
Ki pozíció: Ki pozícióval
Pólusok leírása: 4P
Kapcsolási pozíciók: Bal: 0° - 300°, Jobb: 0° - 60°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kiegészítő jellemzők
Kapcsolási szög: 60°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Rövidzárlati áram: 5000 A
Rövidzárlati védelem: 50 A gG típusú olvadóbiztosíték
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN 947-1 szerint, 6 kV az IEC 947-1 szerint
Érintkező működés: Lassú bontás
Pozitív nyitás: Van
Elektromos csatlakozás: Csavaros kapocslécek, rugalmas vezetékhez, rögzítési kapacitás: 2 x 4 mm²
Csavaros kapocslécek, tömör vezetékhez, rögzítési kapacitás: 2 x 6 mm²
Meghúzási nyomaték: 1,2 Nm
Mechanikai jellemzők
Mechanikai élettartam: 300000 ciklus
CAD teljes szélesség: 64 mm
CAD teljes magasság: 64 mm
CAD teljes mélység: 119 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CULus 120 V 2 LE 1 fázis
CULus 240 V 5 LE 1 fázis
CULus 240 V 5 LE 3 fázis
CULus 480 V 20 LE 3 fázis
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
II. osztály az NF C 20-030 szerint
Méretek
Front szerelés:
a: 79,1 mm (3,11 in.)
b: 58 mm (2,28 in.)
c: 64 mm (2,52 in.)
D1: 4,1 mm (0,16 in.)
Panel kivágás:
D2: 4,5 mm (0,18 in.)
D3: 10 mm (0,39 in.)
G1: 48 mm (1,89 in.)
Panel vastagság: 0,5-5,5 mm (0,02-0,22 in.)
