A Schneider Electric Harmony K termékcsaládba tartozó K30E003WP komplett bütykös kapcsoló egy rendkívül megbízható, ipari alkalmazásokra tervezett irányváltó kapcsoló, amely sokoldalú felhasználhatóságával tűnik ki a piacon. Ez a 32A névleges áramerősségű eszköz ideális választás motorvezérlési alkalmazásokhoz, ahol irányváltásra és biztonságos leállításra egyaránt szükség van.

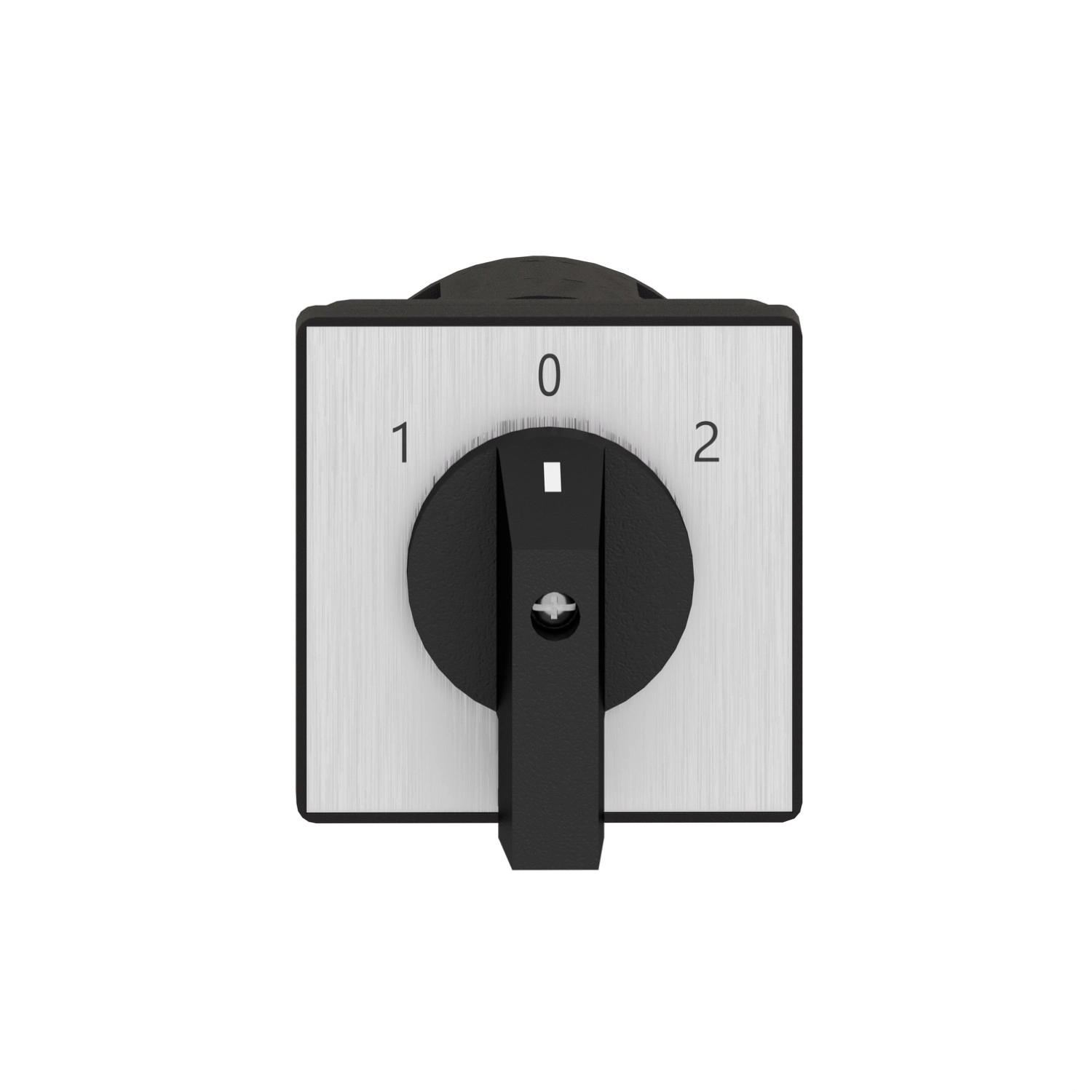

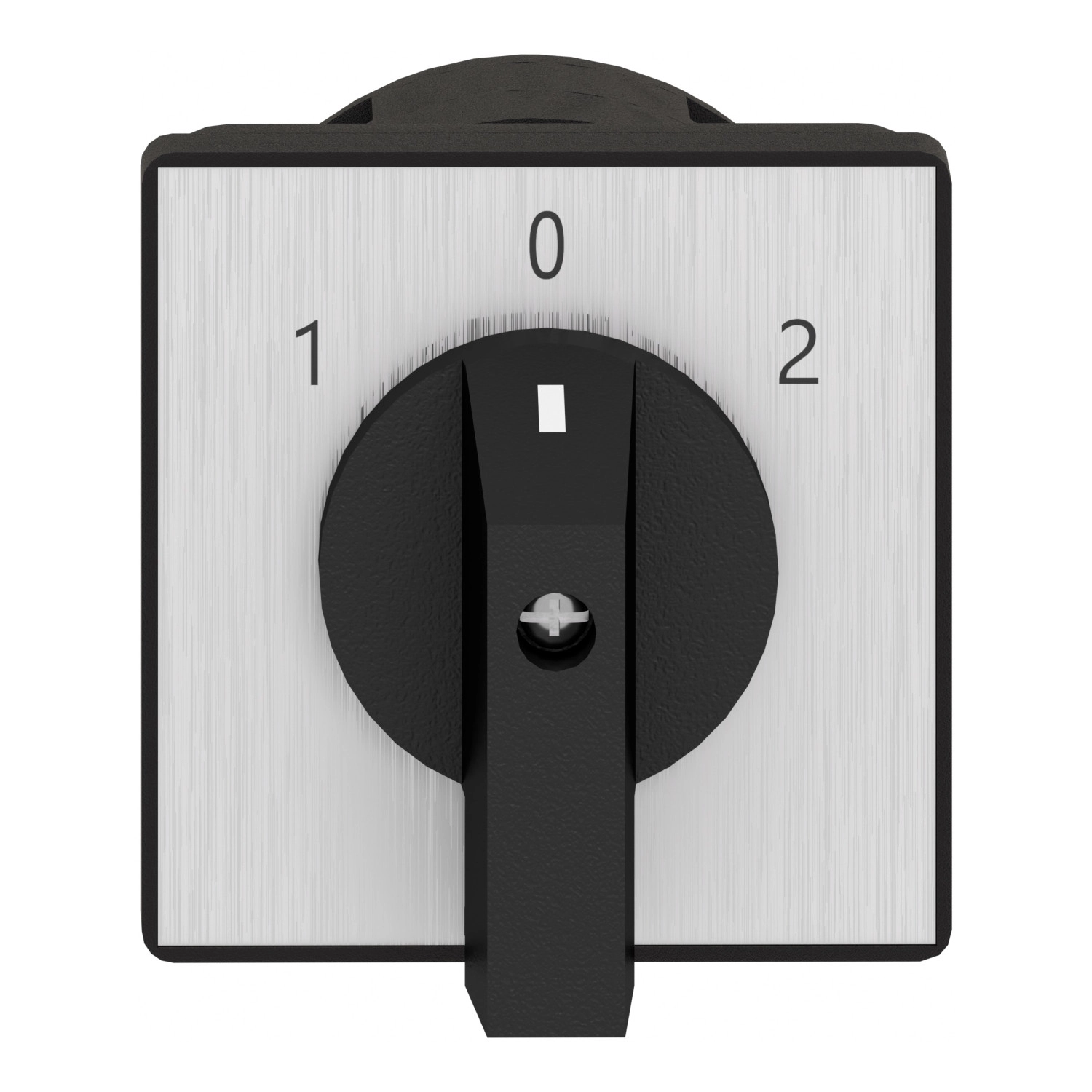

A K30E003WP három pólusú (3P) kivitelben készült, és kiválóan alkalmazható háromfázisú motorok irányításához. A kapcsoló fekete műanyag fogantyúja ergonomikus kialakítású, amely kényelmes kezelést biztosít. Az előlapján elhelyezett fém jelölőtábla egyértelmű 1-0-2 jelöléssel segíti a kezelőt a pozíció azonosításában. A kapcsolási szög 60°, amely precíz és határozott kapcsolást tesz lehetővé.
A K30E003WP front szerelhető kivitelben készül, a 64x64 mm-es előlapjával szabványos méretű kapcsolószekrény nyílásokba illeszkedik. A rögzítés 4 furattal történik, ami stabilitást és biztonságot nyújt ipari környezetben is. A kapcsoló védettsége IP40, amely megfelelő belső téri alkalmazásokhoz, ahol nem kell számolni jelentős por vagy nedvesség bejutásával.
A termék műszaki paraméterei lenyűgözőek: 690V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV lökőfeszültség-állóság, valamint 5000A rövidzárlati áram jellemzi. A rövidzárlati védelmet 50A gG típusú olvadóbiztosítékkal kell biztosítani. A kapcsoló mechanikai élettartama kiemelkedően magas, 300000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.

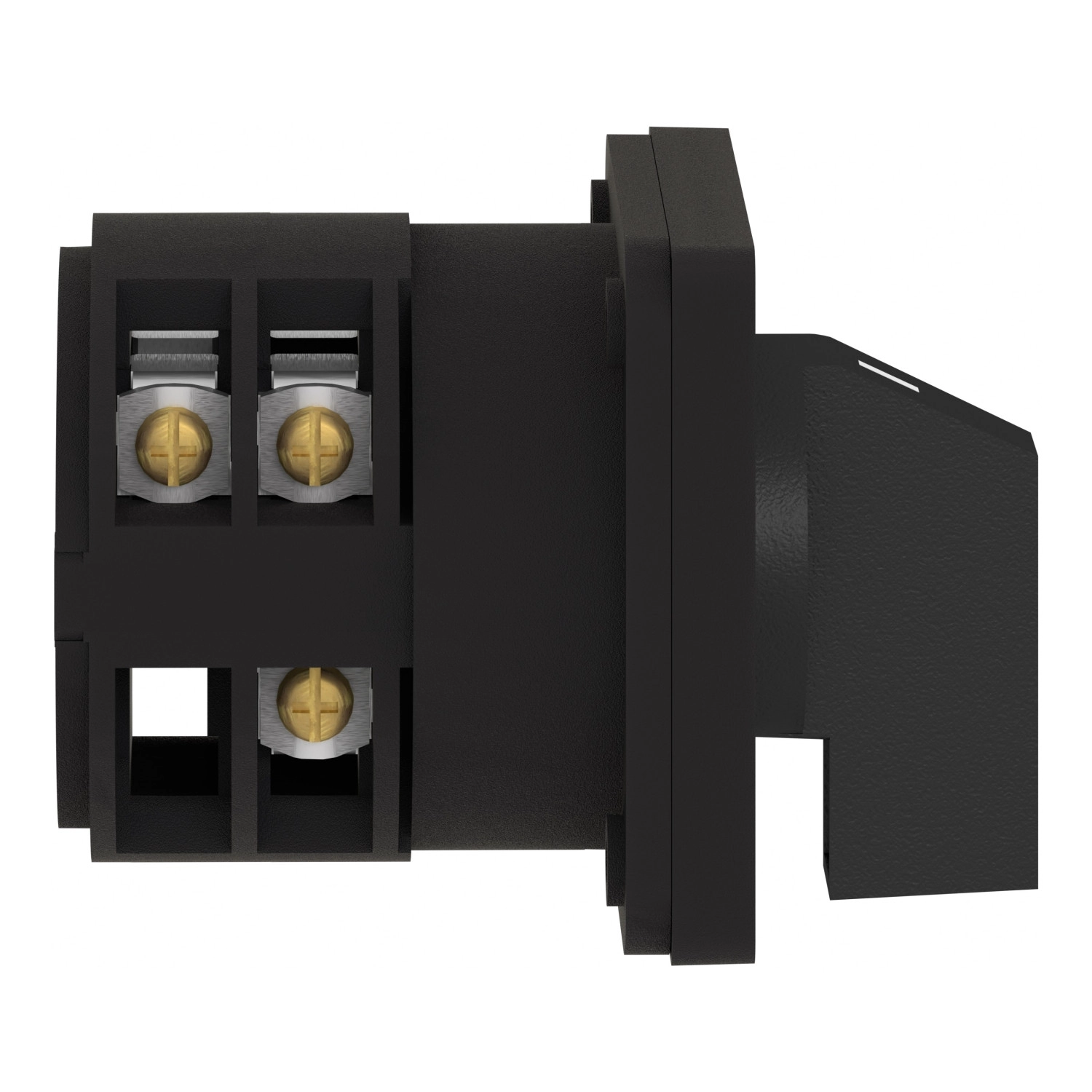

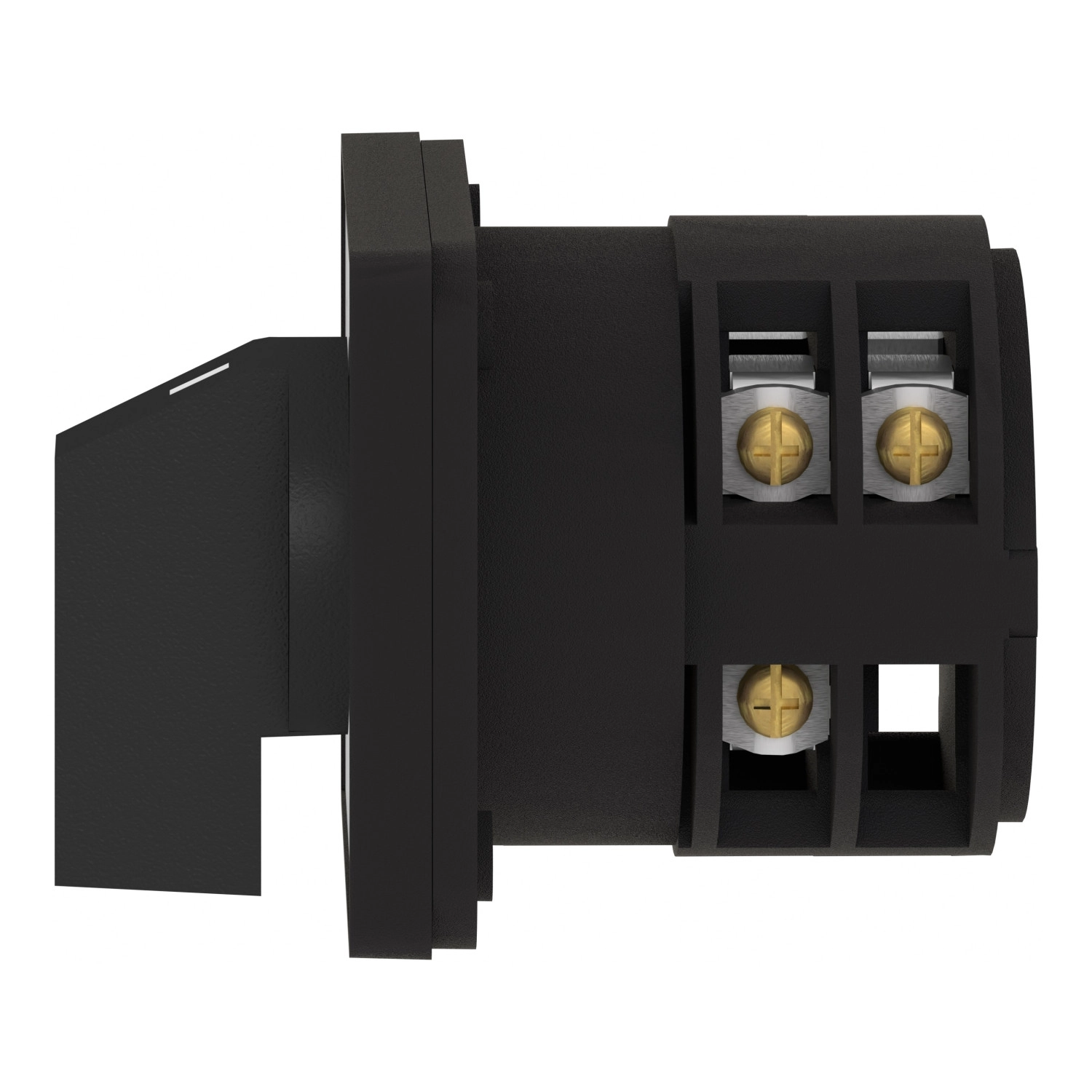

A K30E003WP előnye a pozitív nyitású érintkező kialakítás és a lassú bontás, amelyek együttesen biztosítják a biztonságos működést még kritikus körülmények között is. Az elektromos csatlakozás fogva tartó csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2x4 mm², tömör vezetékek esetén pedig 2x6 mm² keresztmetszetet képesek befogadni. A csavarok meghúzási nyomatéka 1,2 Nm, ami megfelelő rögzítést és jó elektromos érintkezést biztosít.
A kapcsolási kapacitás tekintetében a K30E003WP számos konfigurációban használható: egyenáramú alkalmazásoknál is kiváló teljesítményt nyújt különböző feszültség és terhelés mellett. Az üzemi hőmérséklet-tartomány -25°C és +55°C között van, míg tárolásra -40°C és +70°C között alkalmas, ami széles körű felhasználási lehetőségeket biztosít különböző környezeti feltételek mellett.
A Schneider Electric K30E003WP kapcsolót a gyártó számos szabványnak és tanúsítványnak megfelelően alakította ki, beleértve az IEC 60947-3 szabványt és a CULus tanúsítványt különböző teljesítményű és fázisú motorokhoz. Egyfázisú alkalmazásokban 120V-on 2 lóerőig, illetve 240V-on 5 lóerőig, míg háromfázisú felhasználásnál 240V-on 5 lóerőig és 480V-on 20 lóerőig tanúsított. Ez a széles tanúsítási spektrum alkalmassá teszi különböző nemzetközi piacokon történő felhasználásra is.
A K30E003WP kapcsoló pontos méretei: szélesség 64 mm, magasság 64 mm, mélység 106 mm. A termék nettó súlya 0,385 kg. A kialakítás lehetővé teszi a 0,5-5,5 mm vastag panelre történő szerelést. A kapcsolási program és a kapcsoló szöghelyzeteinek részletes ábrázolása biztosítja a pontos tervezést és kivitelezést.
Schneider Electric Harmony K - K30E003WP - komplett bütykös kapcsoló, 32A, 3P, 60°, irányváltó kapcsoló műszaki adatok
Fő jellemzők
Terméktípus: Komplett bütykös kapcsoló
Termékcsalád: Harmony K
Alkatrész megnevezés: K30
Névleges áramerősség: 32 A
Felszerelés: Front szerelés
Rögzítési mód: 4 furat
Kapcsolófej típus: 64 x 64 mm előlappal
Működtető típusa: Fekete fogantyú
Forgófogantyú rögzíthetőség: Nincs
Jelölés: Fém jelölőtábla, 1 - 0 - 2 fekete jelöléssel
Kapcsoló funkció: Irányváltó kapcsoló
Visszatérítés: Nincs
Kikapcsolt pozíció: Van
Pólusok leírása: 3P
Kapcsolási pozíciók: Jobb: 0° - 60°, Bal: 0° - 300°
IP védettség: IP40 az IEC 60529 szerint
Kiegészítő adatok
Kapcsolási szög: 60°
Névleges szigetelési feszültség: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Rövidzárlati áram: 5000 A
Rövidzárlati védelem: 50 A olvadóbiztosíték, gG típus
Névleges lökőfeszültség-állóság: 6 kV az EN 947-1 és IEC 947-1 szerint
Érintkező működés: Lassú bontás
Pozitív nyitás: Van
Elektromos csatlakozás: Fogvatartó csavaros kapcsok rugalmas vezetékhez, 2 x 4 mm² befogadóképességgel
Fogvatartó csavaros kapcsok tömör vezetékhez: 2 x 6 mm² befogadóképességgel
Meghúzási nyomaték: 1,2 Nm
Mechanikai élettartam: 300000 ciklus
Teljes szélesség (CAD): 64 mm
Teljes magasság (CAD): 64 mm
Teljes mélység (CAD): 106 mm
Nettó súly: 0,385 kg
Környezeti paraméterek
Szabványok: IEC 60947-3
Terméktanúsítványok: CULus 120 V 2 LE 1 fázis
CULus 240 V 5 LE 1 fázis
CULus 240 V 5 LE 3 fázis
CULus 480 V 20 LE 3 fázis
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 60536 és NF C 20-030 szerint
Panel kivágás
Panel vastagság: 0,5-5,5 mm
Furattávolság (G1): 48 mm
Furatok átmérője (D2): 4,5 mm
Középső furat távolsága szélen lévő furatoktól (D3): 10 mm
Teljes méret (a): 66,4 mm
Teljes méret (b): 58 mm
Teljes méret (c): 64 mm
