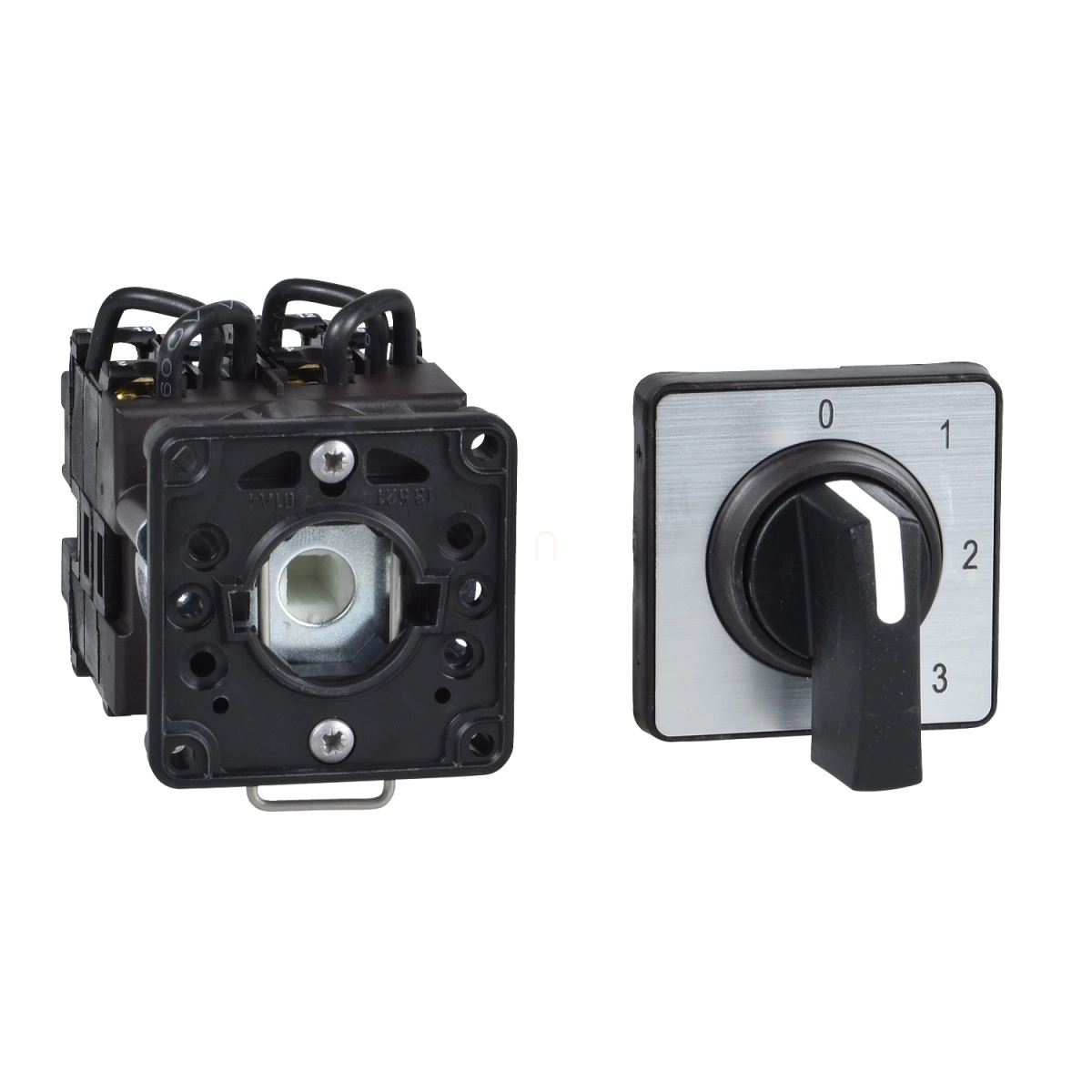

Schneider Electric Harmony K - K1E005QCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 5 fokozatú +0 léptetőkapcsoló

Szélesség méret: 65 mm

Hosszúság méret: 165 mm

Magasság méret: 65 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony K - K1E005QCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 5 fokozatú +0 léptetőkapcsoló

Name: Schneider Electric Harmony K - K1E005QCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 5 fokozatú +0 léptetőkapcsoló
Brand: Schneider Electric
SKU: 3389110978780
Price: 11856 HUF
Availability: InStock

11 856 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony K

Terheléskapcsoló

A Schneider Electric Harmony K termékcsaládjából származó K1E005QCH típusú komplett bütykös kapcsoló egy professzionális minőségű, 5 lépcsős+kikapcsolt pozícióval rendelkező kapcsolóeszköz, amely számos ipari alkalmazásban megállja a helyét. Ez a 22 mm átmérőjű, műanyag kivitelű, egypólusú kapcsoló kiválóan használható többfokozatú vezérlési feladatokhoz, ahol a precíz kapcsolási program és a megbízható működés elengedhetetlen.

A K1E005QCH modell kiemelkedő tulajdonsága a 45 fokos kapcsolási szöggel rendelkező, 5 lépcsős kialakítás, amely a 0-1-2-3-4-5 számokkal ellátott fémes jelölőgyűrűn keresztül egyértelműen jelzi az aktuális pozíciót. A kapcsolási pozíciók jobb oldalon helyezkednek el: 0° - 45° - 90° - 135° - 180° - 225° szögben. A fekete, 35 mm hosszúságú fogantyú kényelmes kezelést biztosít, miközben az IP65-ös védettségi szint garantálja a megbízható működést még poros vagy nedves környezetben is. A kapcsoló elülső szerelésű, és szabványos, 22 mm átmérőjű furatba illeszthető, 45 x 45 mm-es előlappal rendelkezik.

Műszaki paramétereit tekintve a K1E005QCH 12 A-es konvencionális szabad levegőáramú termikus árammal és 10 A-es zárt termikus árammal rendelkezik. Névleges szigetelési feszültsége 690 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően. A kapcsoló különböző terhelési kategóriákban is megbízhatóan teljesít, például AC-21 terhelésben 8300 W (400 V, 3 fázis) vagy AC-3 kategóriában 1500 W (400 V, 3 fázis) teljesítményt képes kapcsolni. Elektromos élettartama kiemelkedő: 1 000 000 kapcsolási ciklus AC-15 és AC-21 kategóriákban, valamint 500 000 ciklus AC-23 és AC-3 kategóriákban. A mechanikai élettartam szintén 1 000 000 ciklus, ami tartós használat mellett is hosszú távú megbízhatóságot biztosít.

Schneider Electric Harmony K - K1E005QCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 5 fokozatú +0 léptetőkapcsoló műszaki adatok

Fő jellemzők

Termékcsalád: Harmony K

Terméktípus: Komplett bütykös kapcsoló

Komponens neve: K1

Konvencionális szabad levegőáramú termikus áram [Ith]: 12 A

Szerelési hely: Elülső

Rögzítési mód: Ø 22 mm-es furaton keresztül

Bütykös kapcsolófej típusa: 45 x 45 mm előlappal

Kezelőszerv típusa: Fekete fogantyú, hossz = 35 mm

Forgófogantyú lakatolhatóság: Nincs

Jelölés: Fémes jelölőgyűrű, 0 - 1 - 2 - 3 - 4 - 5 fekete jelöléssel

Bütykös kapcsolófunkció: Léptetőkapcsoló

Visszatérítés: Nincs

Kikapcsolt pozíció: Kikapcsolt pozícióval

Pólusok leírása: 1P

Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135° - 180° - 225°

IP védettségi fokozat: IP65 az IEC 60529 szerint

Kiegészítő jellemzők

Lépések száma: 5

Kapcsolási szög: 45°

Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint

Konvencionális zárt termikus áram [Ithe]: 10 A

Névleges üzemi áram [Ie] AC: 1,8 A 690 V AC-3 3 fázis esetén az IEC 947-3 szerint

Névleges üzemi áram [Ie] AC: 2,8 A 500 V AC-3 3 fázis esetén az IEC 947-3 szerint

Névleges üzemi áram [Ie] AC: 3,3 A 400 V AC-3 3 fázis esetén az IEC 947-3 szerint

Elektromos élettartam: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3

Maximális működési gyakoriság: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15

Rövidzárlati áram: 10000 A

Rövidzárlat elleni védelem: 16 A-es gG típusú olvadóbiztosító

Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerint

Érintkezőműködés: Lassú bontás

Pozitív nyitás: Van

Elektromos csatlakozás: Fogva tartó csavaros sorkapcsok, hajlékony vezetékekhez, kapacitás: 2 x 1,5 mm²

Fogva tartó csavaros sorkapcsok, tömör vezetékekhez, kapacitás: 1 x 2,5 mm²

Mechanikai élettartam: 1000000 ciklus

CAD teljes szélesség: 45 mm

CAD teljes magasság: 50 mm

CAD teljes mélység: 69 mm

Környezeti feltételek

Szabványok: IEC 60947-3 erősáramú áramkörökre, IEC 60947-5-1 vezérlőáramkörökre, CENELEC EN 50013

Védőkezelés: TC

Környezeti működési hőmérséklet: -25...55 °C

Környezeti tárolási hőmérséklet: -40...70 °C

Ütésállóság: 30 gn az IEC 68-2-27 szerint

Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)

Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint

Termék adatok

Szélesség méret

65 mm

Hosszúság méret

165 mm

Magasság méret

65 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110978780

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Kivitel

fokozatkapcsoló

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

199 g/db

Cikkszám

3389110978780
