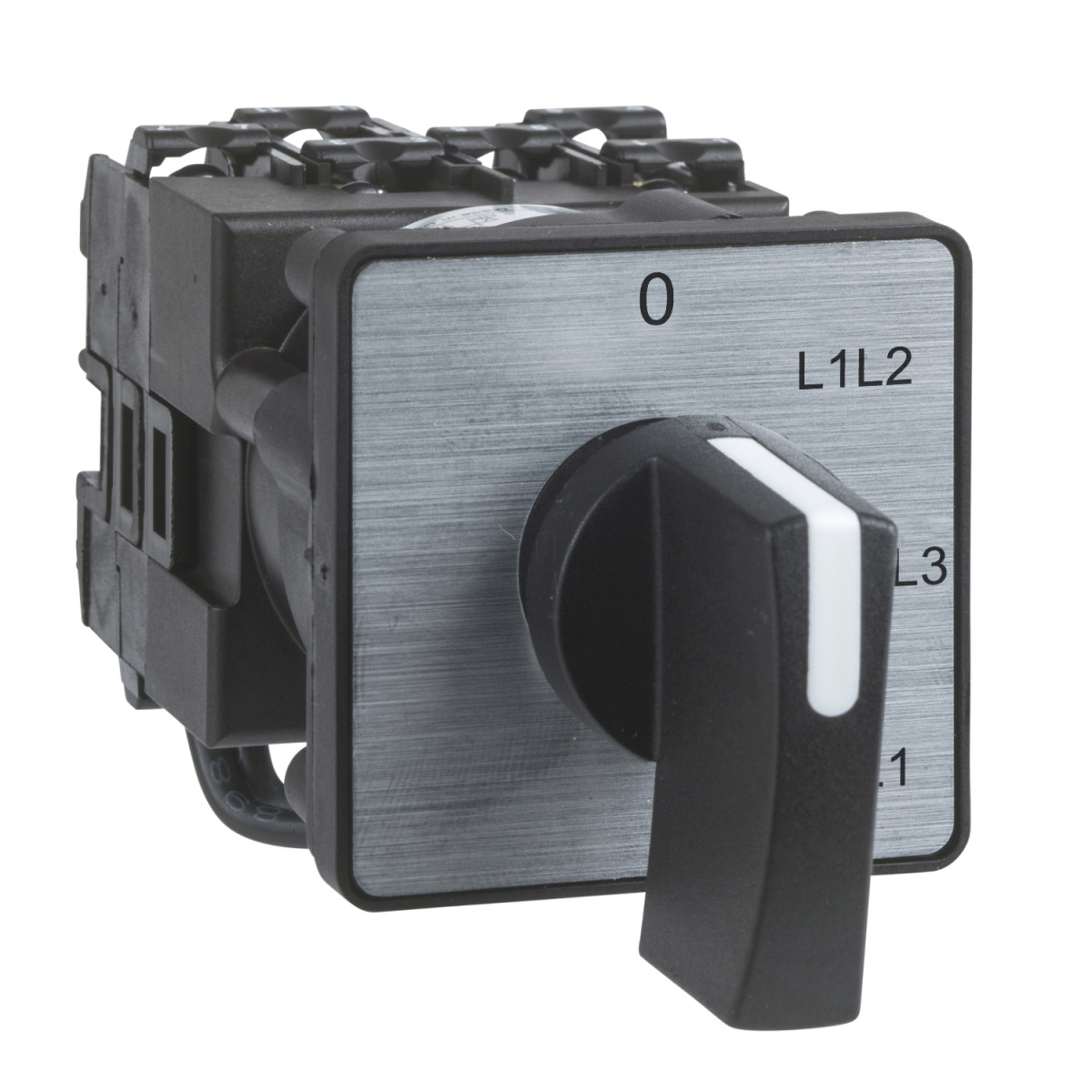

A Schneider Electric Harmony K termékcsaládhoz tartozó K1D024MLH típusú bütykös voltmérő kapcsoló kiváló választás ipari és kereskedelmi elektromos rendszerekhez. Ez a 12A-es, 3 fázisú voltmérő kapcsoló a megbízható teljesítményével és a sokoldalú felhasználási lehetőségeivel kiemelkedik a piacon. A K1 sorozat részeként gyártott komplett bütykös kapcsoló négy pozícióban használható, és rendelkezik 0 (kikapcsolt) állással is, ami további biztonságot nyújt a felhasználás során.
A K1D024MLH modell multifixing rögzítési technológiával készül, ami rendkívül rugalmas beépítési lehetőségeket biztosít különböző vezérlőpanelekbe. A készülék előlapi felszerelésű, és a 45x45 mm-es homloklappal, valamint 35 mm hosszú fekete fogantyúval rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem ergonomikus használatot is lehetővé tesz. A kapcsolási szög 45 fok, a kapcsolási pozíciók jobbra forgatva 0°, 45°, 90° és 135° állásúak. A fém jelölőtárcán tisztán láthatók a 0-L1L2-L2L3-L3L1 jelölések fekete jelzéssel, amely segíti a felhasználót a pontos mérési pont kiválasztásában.
A Schneider Electric K1D024MLH voltmérő kapcsoló kiváló elektromos paraméterekkel rendelkezik. Az IP40-es védettségi besorolása megfelel az IEC 60529 szabványnak, míg a 690V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) az IEC 60947-1 előírásainak tesz eleget. A kapcsoló hagyományos zárt termikus árama 10A, míg a konvencionális szabad levegő termikus árama 12A. Lenyűgöző elektromos élettartama az alkalmazási kategóriától függően 500.000-1.000.000 ciklus között mozog. A készülék 10.000A rövidzárlati áramot képes elviselni, rövidzárlat elleni védelméről 16A-es gG típusú olvadóbiztosító gondoskodik.
A K1D024MLH bütykös kapcsoló rendkívül sokoldalú és különböző alkalmazási kategóriákban magas névleges üzemi teljesítményekkel büszkélkedhet: például AC-21 kategóriában akár 10.500W teljesítményt is kapcsolhat 500-660V 3 fázisú hálózaton. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-3-at a teljesítmény áramkörökre, az IEC 60947-5-1-et a vezérlő áramkörökre és a CENELEC EN 50013-at. Rendelkezik CSA és UL tanúsítványokkal is, ami bizonyítja a termék kiváló minőségét és megbízhatóságát. A kapcsoló -25°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, és ellenáll a 30g-s ütésnek és az 5g-s vibrációnak is. A termék TC védőkezeléssel van ellátva, ami tovább növeli élettartamát még kedvezőtlen környezeti körülmények között is.
Schneider Electric Harmony K - K1D024MLH - komplett bütykös kapcsoló, 12A, multifix, 3 fokozatú +0 voltmérő műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Termék típusa: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegő termikus áram [Ith]: 12 A
Szerelési hely: Elölről
Rögzítési mód: Multifix
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Működtető típusa: Fekete fogantyú, hossza = 35 mm
Forgó fogantyú lakatolás: Nélküle
Jelölés: Fém jelölőtárcával, 0 - L1L2 - L2L3 - L3L1 fekete jelölés
Bütykös kapcsoló funkció: Voltmérő kapcsoló
Visszatérés: Nélkül
Mérés típusa: 3 fázis között
Off pozíció: Off pozícióval
Kapcsolási pozíciók: Jobbra: 0° - 45° - 90° - 135°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kiegészítő jellemzők
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500...660 V 3 fázis; 8300 W AC-21, 400 V 3 fázis; 4800 W AC-21, 230 V 3 fázis
Névleges üzemi áram AC [Ie]: 1,8 A 690 V AC-3 3 fázis; 2,8 A 500 V AC-3 3 fázis; 3,3 A 400 V AC-3 3 fázis; 4,6 A 230 V AC-3 3 fázis
Elektromos élettartam: 1000000 ciklus AC-15; 1000000 ciklus AC-21; 500000 ciklus AC-23; 500000 ciklus AC-3
Maximum működési gyakoriság: 2,5 ciklus/perc AC-21; 2,5 ciklus/perc AC-23; 2,5 ciklus/perc AC-3; 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV leválasztó funkcióban; 6 kV az IEC 947-1 szerint
Érintkező működés: Lassú bontás
Pozitív nyitás: Igen
Elektromos csatlakozás: Csavaros, rugalmas vezeték esetén max. 2 x 1,5 mm²; tömör vezeték esetén max. 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 45 mm
CAD teljes mélység: 87 mm
Nettó tömeg: 0,14 kg
Környezet
Szabványok: IEC 60947-3 teljesítmény áramkörökre; IEC 60947-5-1 vezérlő áramkörökre; CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 1 LE 1 fázis; CSA 240 V 3 LE 3 fázis 2 pólus; UL 240 V 1 LE 3 fázis; UL 240 V 0,33 LE 1 fázis 2 pólus
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültségi kategória: II. osztály az IEC 536 szerint; II. osztály az NF C 20-030 szerint
