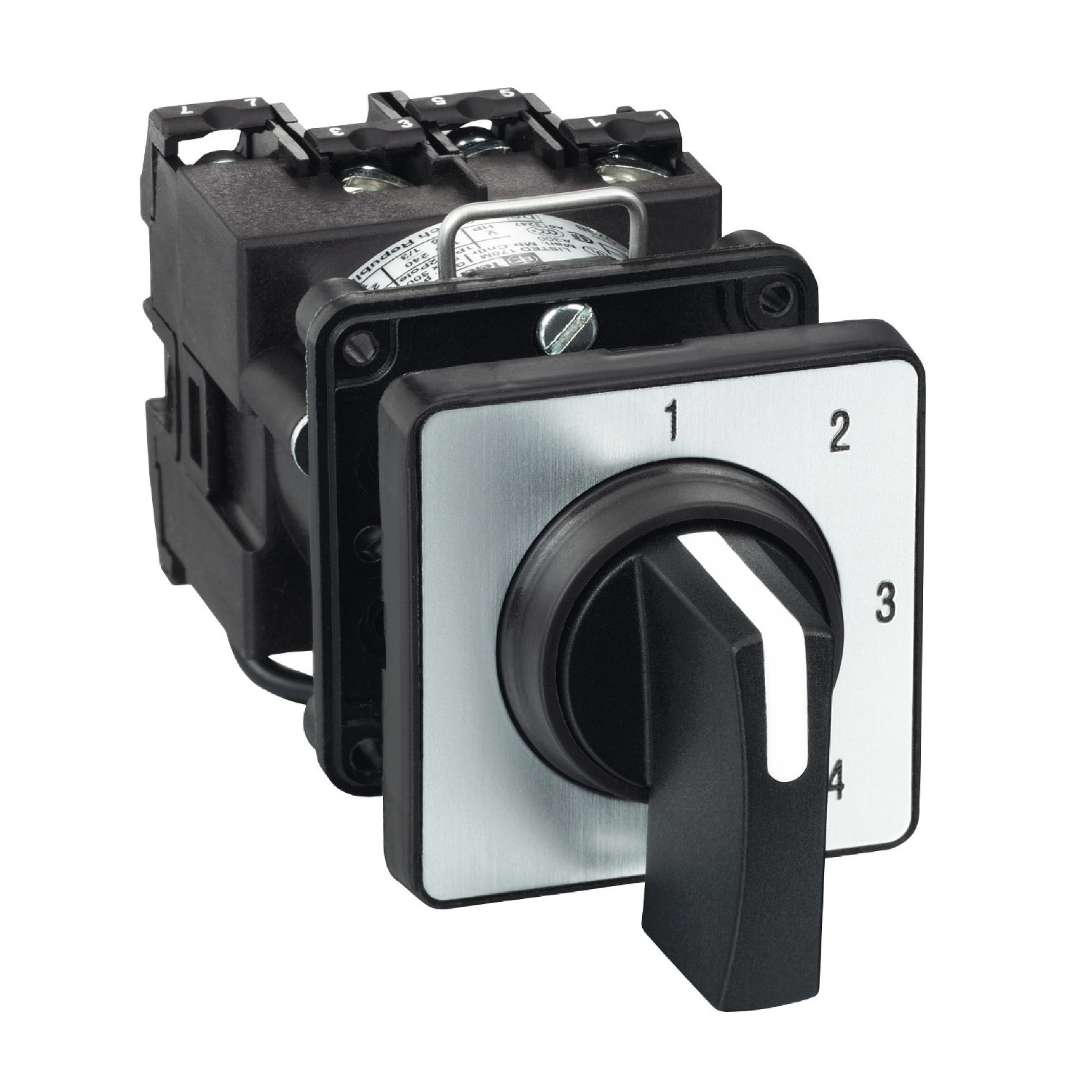

A Schneider Electric Harmony K termékvonalába tartozó K1D004NCH típusú komplett bütykös kapcsoló egy sokoldalú, megbízható és tartós kapcsolóelem, mely ideális ipari környezetben való használatra. Ez az 1 pólusú, 4 fokozatú léptetőkapcsoló a jól átgondolt konstrukciójának köszönhetően széles körben alkalmazható különböző vezérlési feladatokhoz, például motorvezérléshez, világításirányításhoz vagy gépvezérléshez.
A K1D004NCH léptetőkapcsoló 22 mm átmérőjű furatba szerelhető elölről, műanyag alappal és 45x45 mm-es frontlappal rendelkezik. A fekete, 35 mm hosszú működtető kar kiváló fogást biztosít, a kezelőfelületen pedig az 1-2-3-4 fekete jelölésű fém jelölőtárcsa segíti a pontos és egyértelmű pozicionálást. A kapcsoló 45°-os kapcsolási szöggel rendelkezik, és a kapcsolási pozíciók jobbra mutatnak: 0° - 45° - 90° - 135° értékeken. Az IP65-ös védettségnek köszönhetően a kapcsoló por és vízsugár ellen védett az IEC 60529 szabvány szerint, így ideális ipari környezetben történő alkalmazáshoz.
A K1 komponens kiemelkedő elektromos jellemzőkkel rendelkezik: a hagyományos szabad levegőben mérhető termikus áram (Ith) 12A, a zárt környezetben mérhető hagyományos termikus áram (Ithe) pedig 10A. A névleges szigetelési feszültség (Ui) 690V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően. A kapcsoló különféle terhelési kategóriákban használható: például AC-3, AC-15, AC-21 és AC-23A üzemmódokban, különböző feszültségszinteken és fázisszámoknál. A kapcsoló tartós használatra tervezett, amit a kiemelkedő mechanikai élettartam is bizonyít: 1.000.000 kapcsolási ciklus. Az elektromos élettartam is figyelemre méltó: AC-15 és AC-21 üzemmódban 1.000.000 ciklus, míg AC-23 és AC-3 üzemmódban 500.000 ciklus. A maximális működtetési gyakoriság AC-21, AC-23 és AC-3 üzemmódban 2,5 ciklus/perc, AC-15 üzemmódban pedig 8,333 ciklus/perc.
A K1D004NCH rövidzárlati árama 10.000A, rövidzárlat elleni védelméről pedig 16A-es gG típusú olvadóbiztosító gondoskodik. A kapcsoló lassú szakítású kontaktusokkal rendelkezik és pozitív nyitású kialakítással készül, ami a biztonságkritikus alkalmazásokban előnyös. Az elektromos csatlakoztatás fogvatartott csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén pedig 1 x 2,5 mm² keresztmetszetig alkalmasak. A kapcsoló méretei kompaktak: 45 mm szélesség, 50 mm magasság, 59 mm mélység, nettó tömege mindössze 0,16 kg. Széles környezeti hőmérséklet-tartományban használható: üzemi hőmérséklet -25...55 °C, tárolási hőmérséklet -40...70 °C. Ütésállósága 30 gn az IEC 68-2-27 szerint, rezgésállósága 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz). A K1D004NCH kapcsoló megfelel a II. túlfeszültségi kategóriának az IEC 536 és az NF C 20-030 szabványok szerint. A termék CE jelöléssel rendelkezik, valamint CSA és UL tanúsítványokkal is el van látva.
Schneider Electric Harmony K - K1D004NCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 4 fokozatú léptetőkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Komponens típusa: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 12 A
Szerelési hely: Elölről
Rögzítési mód: Ø 22 mm-es furaton keresztül
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Működtető típusa: Fekete kar, hossza = 35 mm
Forgató fogantyú lakatolása: Nincs
Jelölés: Fém jelölőtárcsa, 1 - 2 - 3 - 4 fekete jelöléssel
Bütykös kapcsoló funkció: Léptetőkapcsoló
Visszatérítés: Nincs
Kikapcsolt helyzet: Nincs kikapcsolt helyzet
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobbra: 0° - 45° - 90° - 135°
IP védettségi fokozat: IP65 az IEC 60529 szerint
Kiegészítő jellemzők
Lépések száma: 4
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Konvencionális zárt környezetben mérhető termikus áram [Ithe]: 10 A
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működtetési gyakoriság: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A-es olvadóbiztosító, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Kontaktus működése: Lassú szakítású
Pozitív nyitás: Van
Elektromos csatlakozás: Fogvatartott csavaros kapcsok rugalmas vezetékhez, kapocstartomány: 2 x 1,5 mm²; Fogvatartott csavaros kapcsok tömör vezetékhez, kapocstartomány: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 59 mm
Nettó tömeg: 0,16 kg
Környezet
Szabványok: IEC 60947-3 az erősáramú áramkörre, IEC 60947-5-1 a vezérlő áramkörre, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 3 LE 3 fázisú 2 pólusú, UL 240 V 0,33 LE 1 fázisú 2 pólusú, CSA 240 V 1 LE 1 fázisú, UL 240 V 1 LE 3 fázisú
Védőkezelés: TC
Környezeti levegő hőmérséklete működés közben: -25…55 °C
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültségi kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
