A Schneider Electric Harmony K sorozatú K1D002ULH komplett bütykös kapcsoló egy sokoldalúan alkalmazható, kiváló minőségű kapcsolóeszköz, amely tökéletes megoldást nyújt ipari környezetben használt berendezések, gépek és vezérlőrendszerek kapcsolására. Ez a 12A terhelhetőségű, multifixing rögzítési móddal rendelkező eszköz a megbízhatóság és a praktikum tökéletes ötvözete.

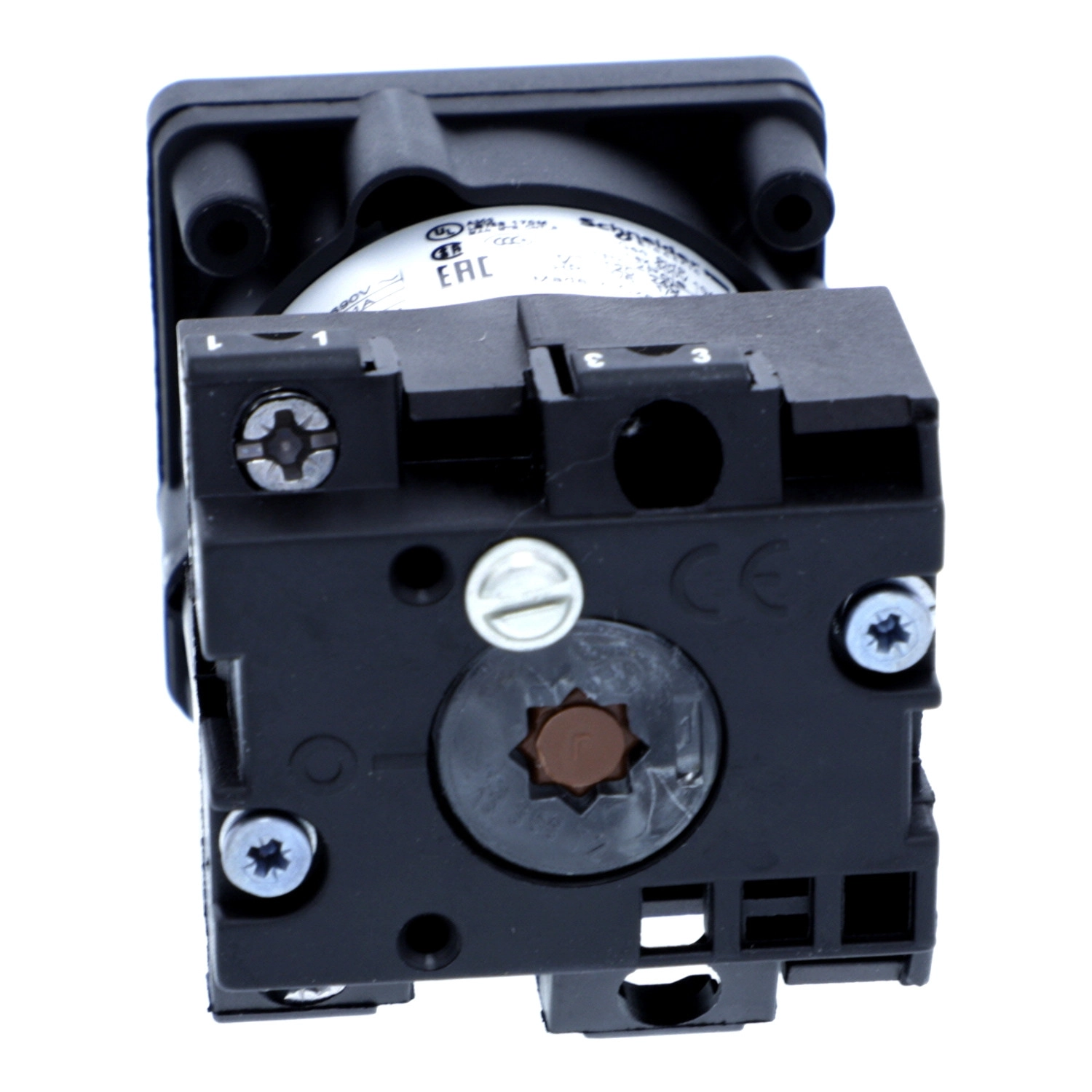

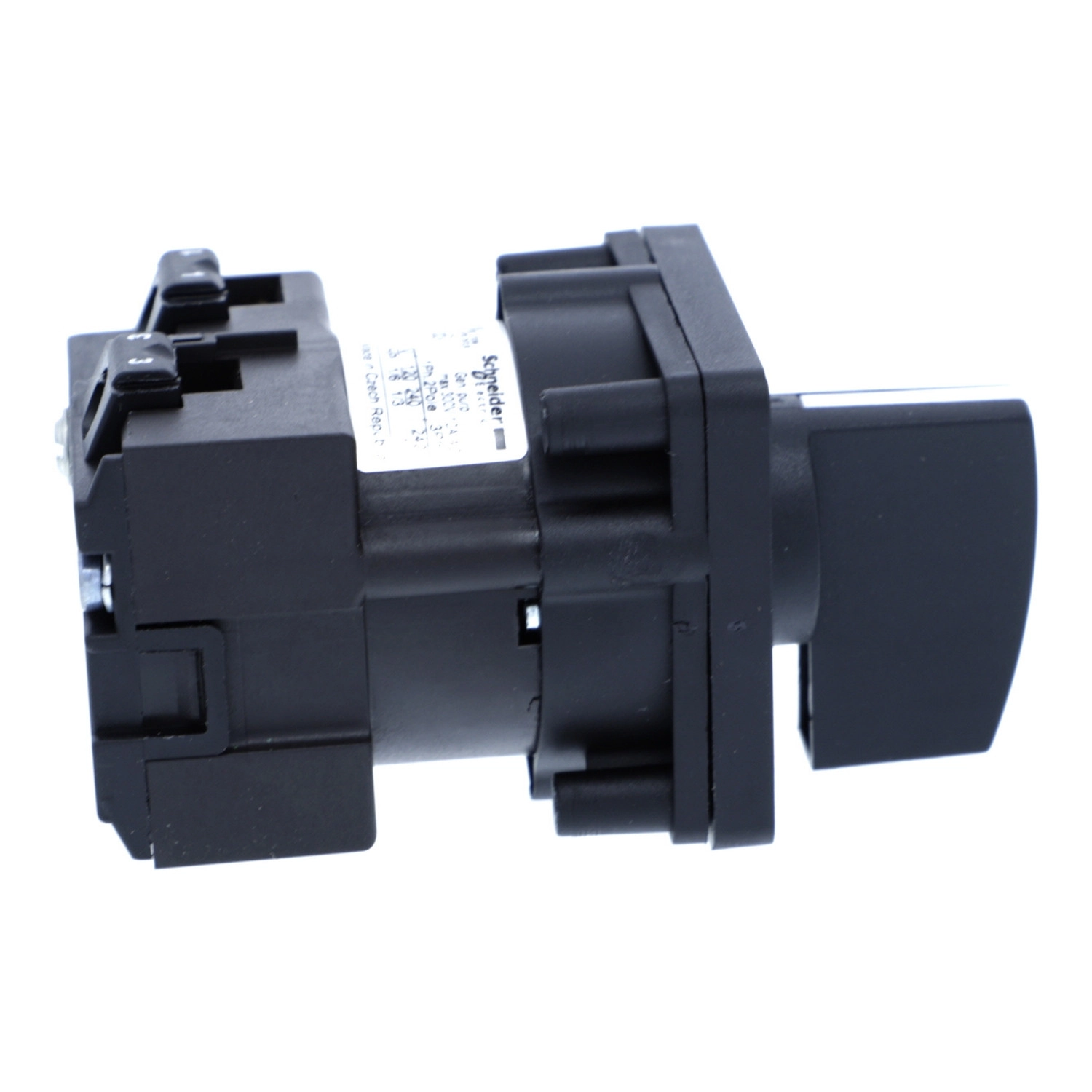

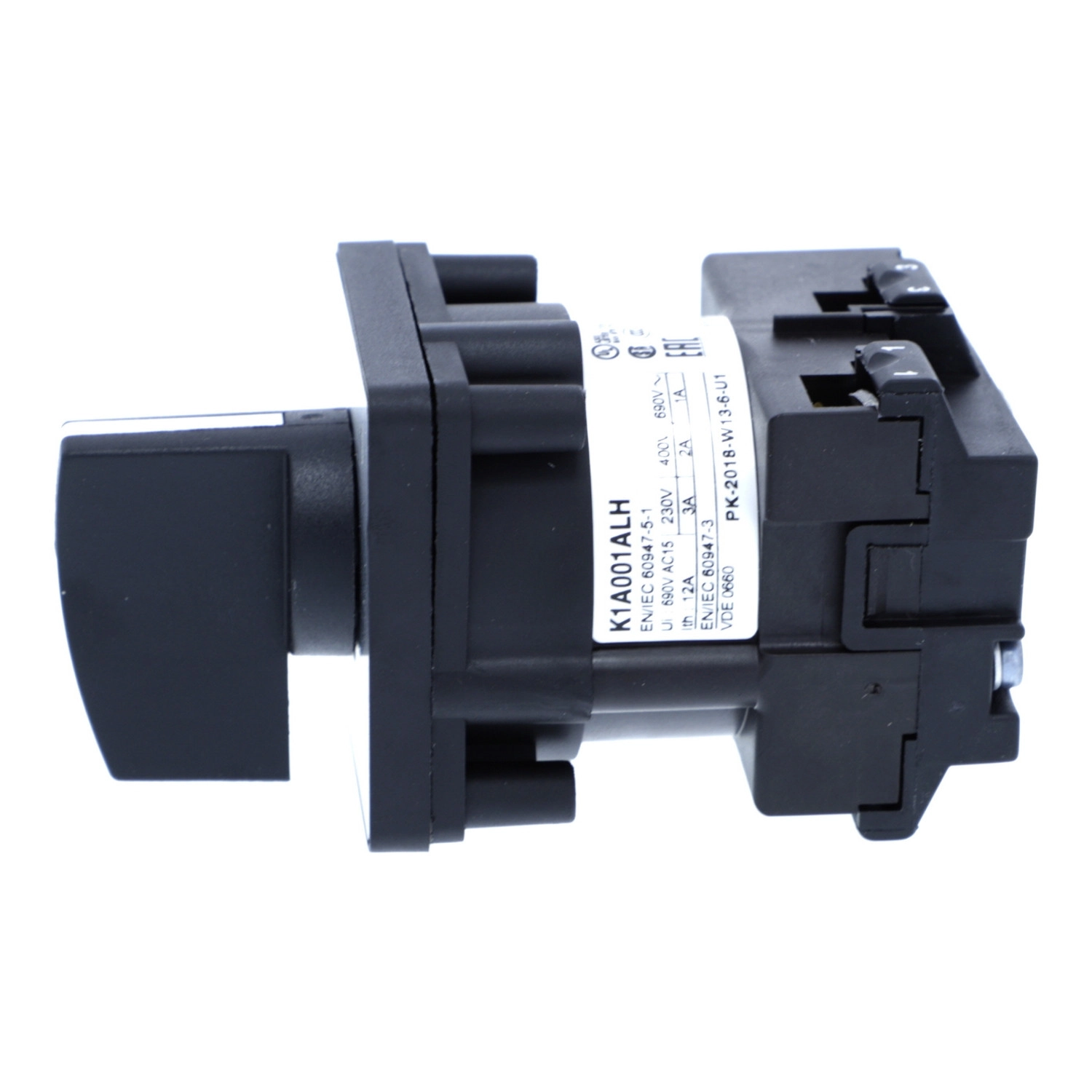

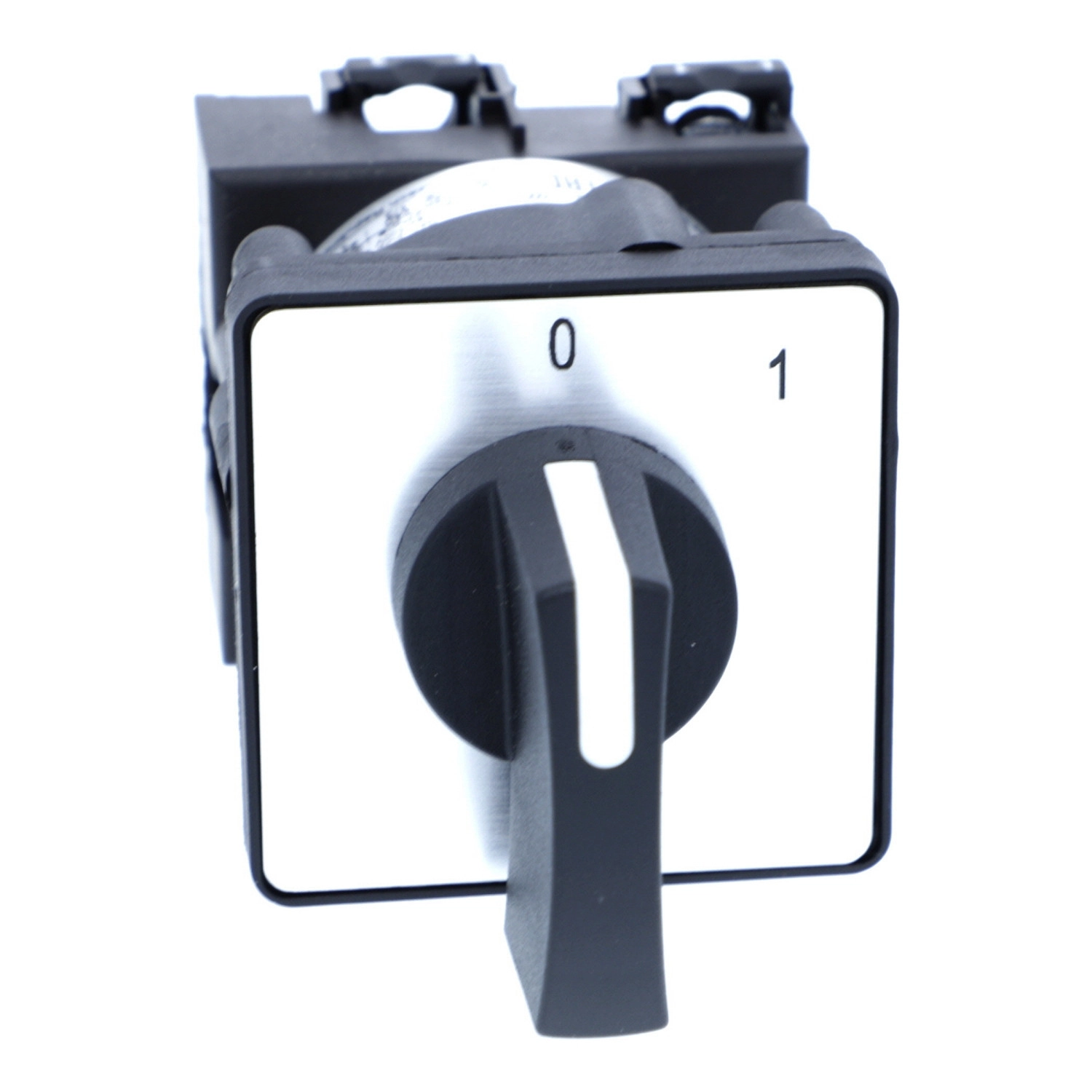

A K1D002ULH egy 2 pólusú bütykös kapcsoló, amely 45 fokos kapcsolási szöggel és három kapcsolási helyzettel rendelkezik (2-0-1 jelölés a fémes feliraton). A kapcsoló egy 35 mm hosszúságú fekete fogantyúval van felszerelve, amely kényelmes kezelést biztosít a felhasználók számára. A frontoldalon található 45 x 45 mm-es előlap és a 0 fokos kikapcsolt pozíció tovább növeli a termék használati értékét. A kapcsolási pozíciók bal oldalon 0-315 fok, jobb oldalon 0-45 fok között állíthatók be, maximális rugalmasságot biztosítva a felhasználáshoz.
A K1D002ULH műszaki paraméterei lenyűgözőek: az [Ith] hagyományos, szabad levegős termikus áram 12A, míg a zárt [Ithe] hagyományos termikus áram 10A. A kapcsoló IP40-es védelemmel rendelkezik az IEC 60529 szabványnak megfelelően, ami megvédi a készüléket a 1 mm-nél nagyobb szilárd tárgyak behatolásától. A névleges szigetelési feszültség [Ui] 690V (3-as szennyezettségi fokozat) az IEC 60947-1 szabvány szerint, a lökőfeszültség-állóság [Uimp] pedig 4 kV szigetelő funkcióban és 6 kV az IEC 947-1 szabványnak megfelelően. A kapcsoló slow-break működésű és pozitív nyitással rendelkezik, amely a biztonsági alkalmazásoknál különösen fontos tulajdonság.
Elektromos tartóssága kiemelkedő: 1000000 ciklus AC-15 és AC-21, valamint 500000 ciklus AC-23 és AC-3 üzemmódban. A mechanikai tartóssága szintén lenyűgöző, 1000000 kapcsolási ciklus. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-3 (erőáramú áramkör), IEC 60947-5-1 (vezérlő áramkör) és CENELEC EN 50013 szabványoknak. Nemzetközi tanúsítványokkal is rendelkezik, mint például CSA és UL, ami bizonyítja, hogy a Schneider Electric K1D002ULH kapcsoló globálisan alkalmazható különböző teljesítményszintű áramkörökben. A termék rövidzárlati áramerőssége 10000A, rövidzárlat elleni védelme pedig 16A-es gG típusú olvadóbiztosítóval biztosítható.
A K1D002ULH bütykös kapcsoló kompakt méretekkel rendelkezik: 45 mm szélesség, 45 mm magasság és 87 mm mélység, nettó súlya mindössze 0,14 kg. A készülék rögzítése front oldalról történik, és a támasztó panel vastagsága 1 mm-től 6 mm-ig terjedhet. Az elektromos csatlakozás csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén pedig 1 x 2,5 mm² vezetékerősségig használhatók. A termék széles üzemi hőmérséklet-tartományban, -25 és +55 °C között működőképes, tárolási hőmérséklete pedig -40 és +70 °C között van. Ellenáll a mechanikai igénybevételeknek is, 30 gn ütésállósággal rendelkezik az IEC 68-2-27 szabvány szerint, és 5 gn rezgésállósággal bír az IEC 68-2-6 szabvány alapján (f = 10-150 Hz). A K1D002ULH a II-es érintésvédelmi osztályba tartozik az IEC 536 szabvány szerint, ami fokozott védelmet biztosít az elektromos áramütés ellen.
Schneider Electric Harmony K - K1D002ULH műszaki adatok
Általános jellemzők
Termékcsalád: Harmony K
Termék típusa: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegős termikus áram [Ith]: 12 A
Rögzítési mód: Front rögzítés, multifixing
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Működtető típusa: Fekete fogantyú, hossz = 35 mm
Forgó fogantyú lakattal zárása: Nincs
Jelölés: Fémes jelölés, 2 - 0 - 1 fekete jelöléssel
Bütykös kapcsoló funkció: Átkapcsoló
Visszatérés: Nincs
Kikapcsolt pozíció: Van
Pólusok leírása: 2P
Kapcsolási pozíciók: Bal: 0° - 315°, Jobb: 0° - 45°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Elektromos jellemzők
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi áram [Ie]:
1,8 A 690 V AC-3 3 fázis esetén az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis esetén az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis esetén az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis esetén az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis esetén az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis esetén az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis esetén az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis esetén az IEC 947-3 szerint
1 A 500 V AC-15 esetén az IEC 947-5-1 szerint
2 A 400 V AC-15 esetén az IEC 947-5-1 szerint
3 A 230 V AC-15 esetén az IEC 947-5-1 szerint
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximum működési gyakoriság: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Érintkező működés: Slow-break
Pozitív nyitás: Van
Elektromos csatlakozás: Rögzített csavaros kapocs rugalmas vezetékekhez, kapacitás: 2 x 1,5 mm²
Rögzített csavaros kapocs tömör vezetékekhez, kapacitás: 1 x 2,5 mm²
Mechanikai jellemzők
Mechanikai tartósság: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 45 mm
CAD teljes mélység: 87 mm
Nettó tömeg: 0,14 kg
Környezeti jellemzők
Szabványok: IEC 60947-3 erőáramú áramkörre, IEC 60947-5-1 vezérlő áramkörre, CENELEC EN 50013
Termék tanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólusú, UL 240 V 0,33 LE 1 fázis 2 pólusú, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis
Védő kezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 536 szerint
