A Schneider Electric Harmony K termékcsalád K1A001ALH típusú bütykös kapcsolója kiváló minőségű, többcélú ipari vezérlőelem, amely ideális választás különböző kapcsolási feladatokhoz az automatizálás és energiaelosztás területén. Ez a komplett bütykös kapcsoló egy igazán sokoldalú eszköz, amely megbízható és tartós működést biztosít ipari környezetben is.
A K1A001ALH modell egy 1-pólusú, 2 állású kapcsoló, amely 45 fokos kapcsolási szöggel rendelkezik. Műszaki kialakítását tekintve 12A-es konvencionális szabadlevegős termikus áramterhelhetőséggel büszkélkedhet, míg zárt térben ez az érték 10A. A készülék elülső felszerelésű, multifixing rögzítési móddal, ami rugalmas beépítési lehetőségeket kínál. A kapcsolófej 45×45 mm-es előlappal rendelkezik, és fekete színű, 35 mm hosszúságú fogantyúval működtethető. A kapcsolón fémes feliratú, fekete 0-1 jelölés segíti a pozíciók azonosítását. IP40-es védettségének köszönhetően megfelelően ellenáll a por és a nedvesség behatolásának az IEC 60529 szabvány szerint.
Műszaki szempontból a K1A001ALH imponáló paraméterekkel rendelkezik. A névleges szigetelési feszültsége 690V (3-as szennyezettségi fok mellett) az IEC 60947-1 előírásainak megfelelően. Lenyűgöző névleges üzemi teljesítménytartománnyal büszkélkedhet: 10500W AC-21 esetén 500...660V 3 fázison, valamint különböző teljesítményszintek AC-3 és AC-23A kategóriában a különböző feszültségszinteken és fázisszámokon. A kapcsoló névleges üzemi árama is figyelemre méltó tartományt fed le, például 4,6A 230V AC-3 3 fázison, vagy 2,8A 500V AC-3 3 fázison. Az elektromos tartósság kategóriától függően 500.000-1.000.000 ciklus között mozog, ami rendkívül hosszú élettartamot biztosít még gyakori kapcsolások esetén is. A mechanikai tartósság pedig eléri az 1.000.000 ciklust, igazolva a termék kiemelkedő minőségét és megbízhatóságát.
A K1A001ALH kapcsoló lassú bontású érintkezőkkel és pozitív nyitással rendelkezik, ami növeli a biztonságot kritikus alkalmazásoknál. Az elektromos csatlakoztatás foglyos csavarszorítós kapcsokkal történik, amelyek rugalmas vezetékek esetén 2×1,5 mm², tömör vezetékek esetén pedig 1×2,5 mm² keresztmetszetig használhatók. A készülék rövidzárlati árama 10000A, rövidzárlati védelméről pedig 16A-es gG típusú olvadóbiztosító gondoskodik. A kapcsoló rendelkezik 4kV-os névleges lökőfeszültség-állósággal szigetelési funkcióban, illetve 6kV-os értékkel az IEC 947-1 szabványnak megfelelően. A készülék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-3 (energiaáramköri), az IEC 60947-5-1 (vezérlőáramköri), a CENELEC EN 50013, valamint a GB/T 14048.5 és GB/T 14048.3 előírásoknak. Különböző nemzetközi tanúsítványokkal rendelkezik, beleértve a CSA és UL minősítéseket, amelyek igazolják, hogy a termék 240V-on különböző teljesítményszinteken és fázisszámokon használható.

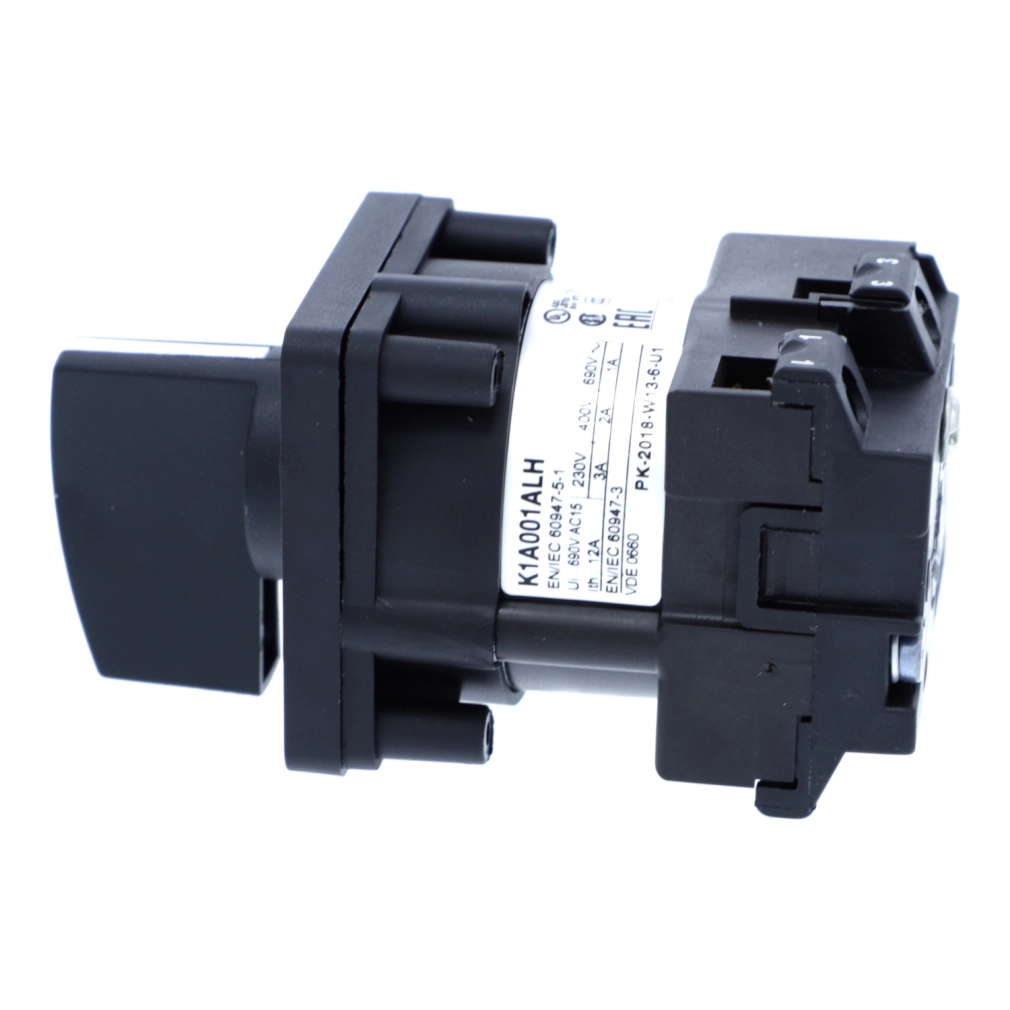

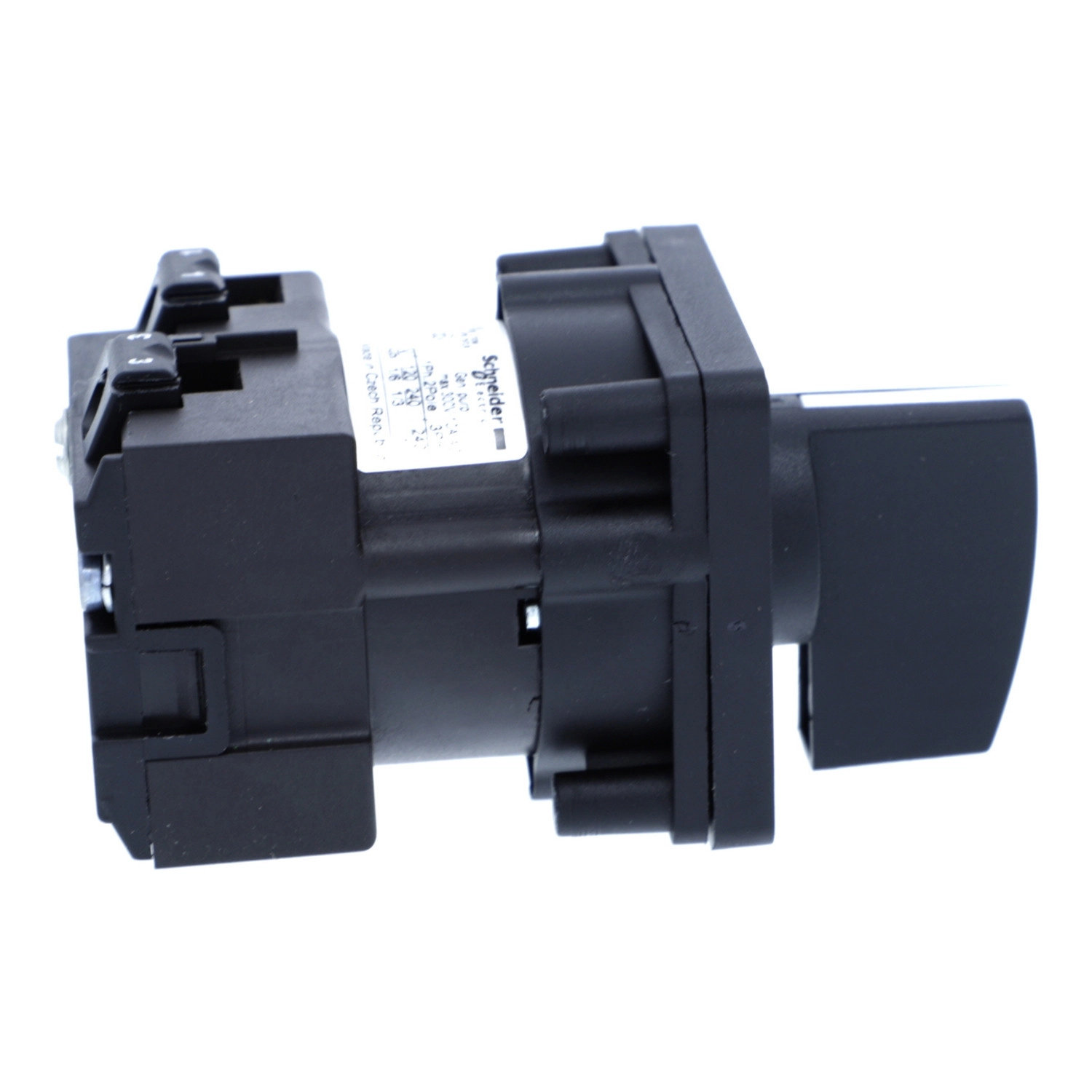

Schneider Electric Harmony K - K1A001ALH - komplett bütykös kapcsoló, 12A, multifix, 1P, 45°, be - ki kapcsoló műszaki adatok
Általános adatok
Termékcsalád: Harmony K
Termék vagy alkatrész típusa: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabadlevegős termikus áram [Ith]: 12 A
Felszerelési hely: Elülső
Rögzítési mód: Multifixing
Bütykös kapcsolófej típusa: 45 x 45 mm előlappal
Kezelőszerv típusa: Fekete fogantyú, hosszúsága = 35 mm
Forgó fogantyú lakatolása: Nélkül

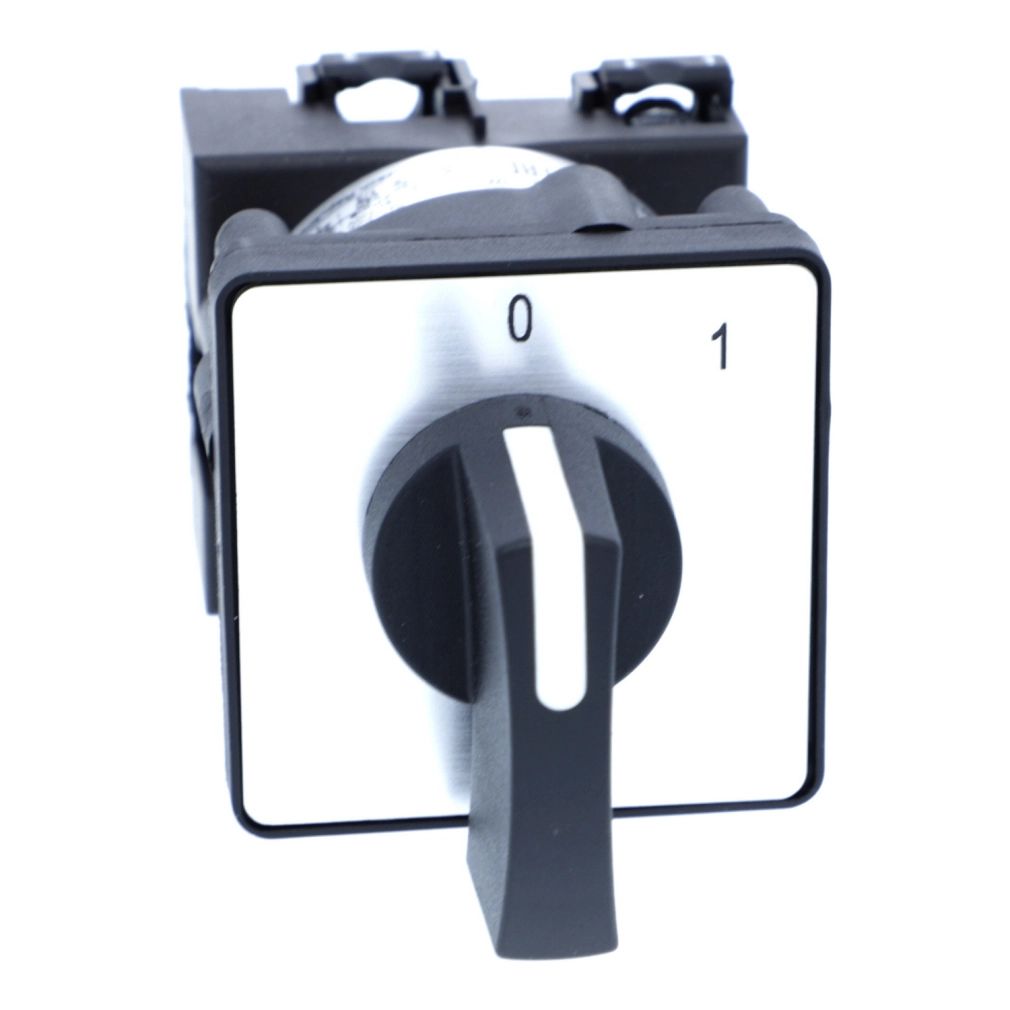

Jelölés megjelenítése: Fém jelöléssel, 0 - 1 fekete jelöléssel
Bütykös kapcsoló funkció: Kapcsoló
Visszatérítés: Nélkül
Ki pozíció: Ki pozícióval
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobb: 0° - 45°
IP védelmi fokozat: IP40 az IEC 60529 szerint
Kiegészítő
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500...660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint
Névleges üzemi áram AC [Ie]: 1,8 A 690 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V AC-15 az IEC 947-5-1 szerint
2 A 400 V AC-15 az IEC 947-5-1 szerint
3 A 230 V AC-15 az IEC 947-5-1 szerint
Elektromos tartósság: 1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3
Maximális működési sebesség: 8333 ciklus/perc AC-15
2,5 ciklus/perc AC-21
2,5 ciklus/perc AC-23
2,5 ciklus/perc AC-3
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A olvadóbiztosító, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelési funkcióban
6 kV az IEC 947-1 szerint
Érintkezőműködés: Lassú bontású
Pozitív nyitás: Van

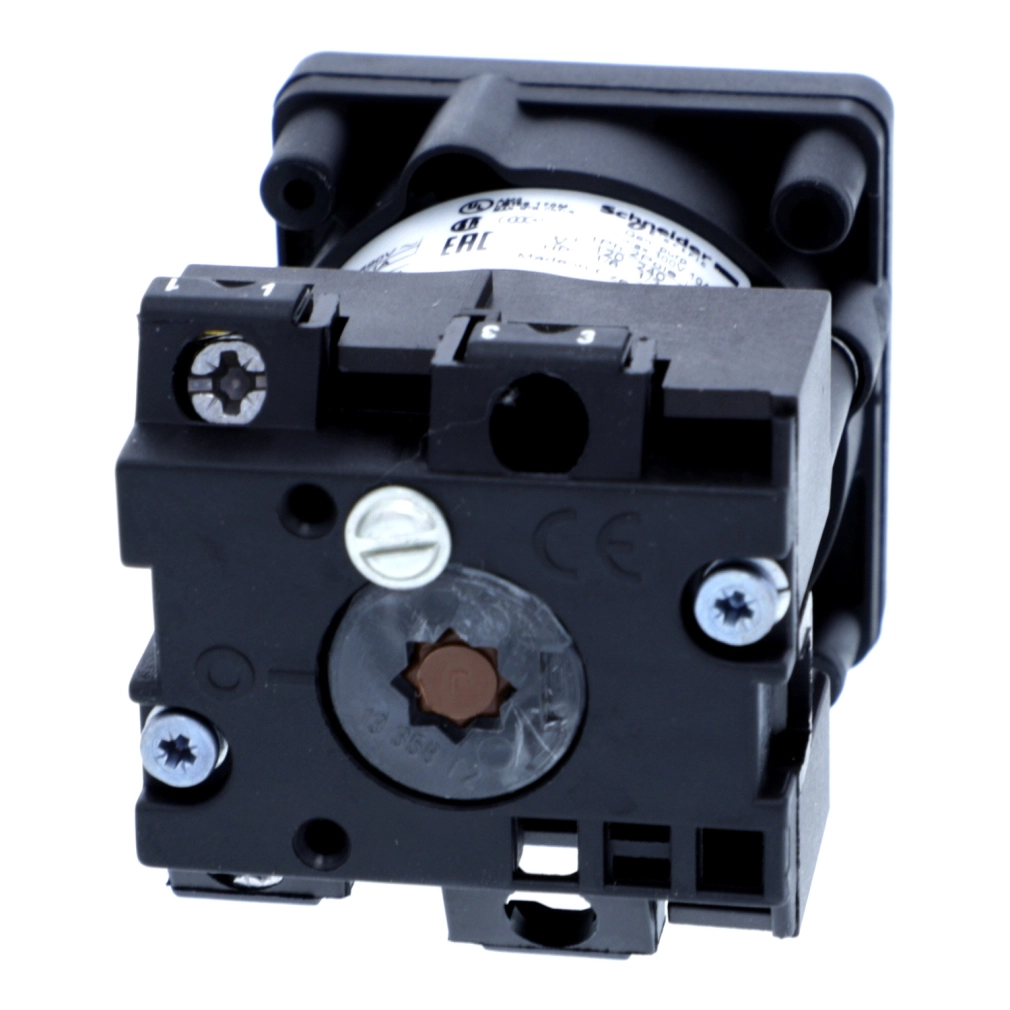

Elektromos csatlakozás: Foglyos csavarszorítós kapcsok hajlékony, befogási kapacitás: 2 x 1,5 mm²
Foglyos csavarszorítós kapcsok tömör, befogási kapacitás: 1 x 2,5 mm²
Mechanikai tartósság: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 45 mm
CAD teljes mélység: 77 mm
Környezet
Szabványok: IEC 60947-3 energiaáramkörhöz
IEC 60947-5-1 vezérlőáramkörhöz
CENELEC EN 50013
GB/T 14048.5 vezérlőáramkörhöz
GB/T 14048.3 energiaáramkörhöz
Termék tanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólusú
UL 240 V 0,33 LE 1 fázis 2 pólusú
CSA 240 V 1 LE 1 fázis
UL 240 V 1 LE 3 fázis
CCC
Védőkezelés: TC
Környezeti levegőhőmérséklet üzemeléshez: -25...55 °C
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Vibrációállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültségi kategória: II. osztály az IEC 536 szerint
II. osztály az NF C 20-030 szerint
