Schneider Electric Harmony K

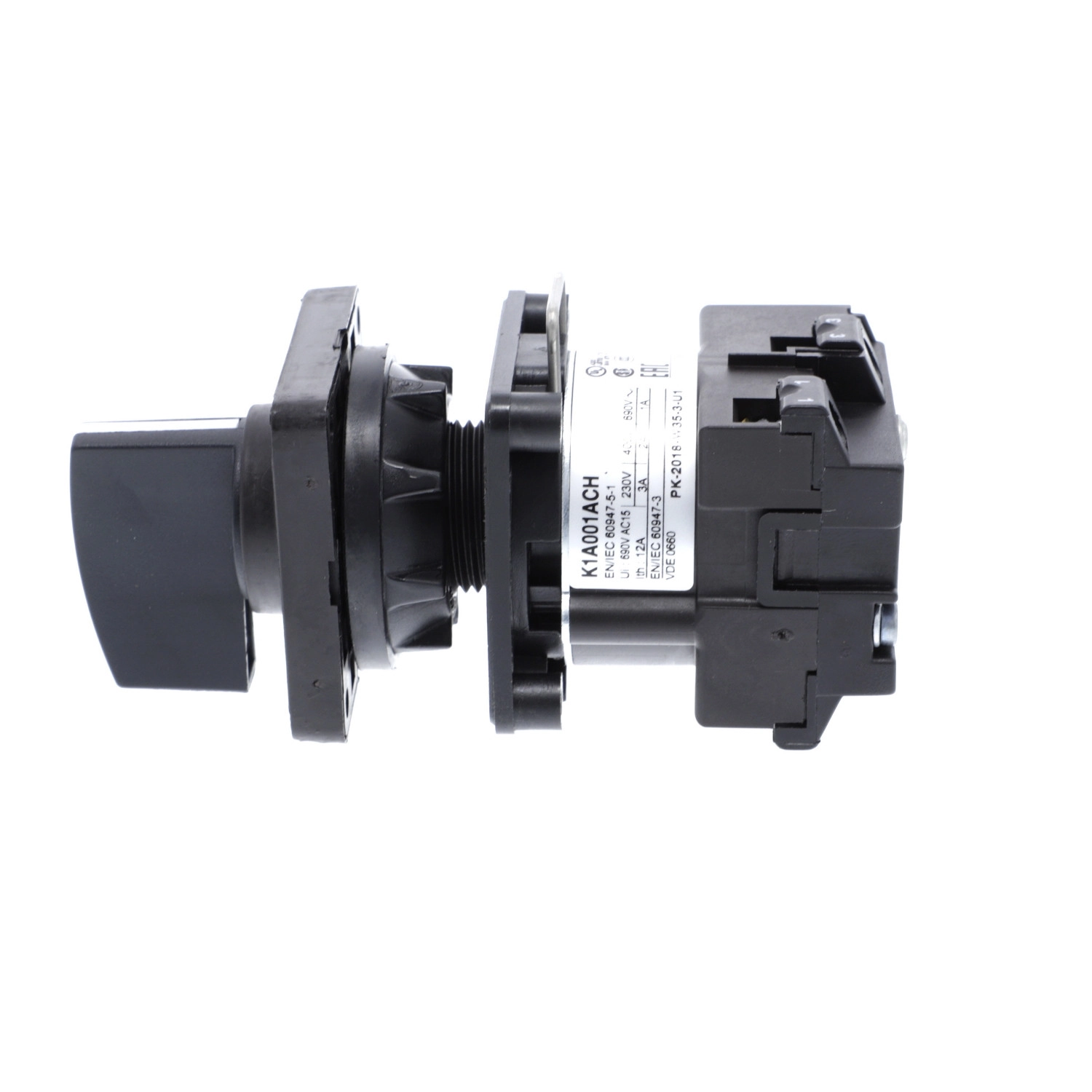

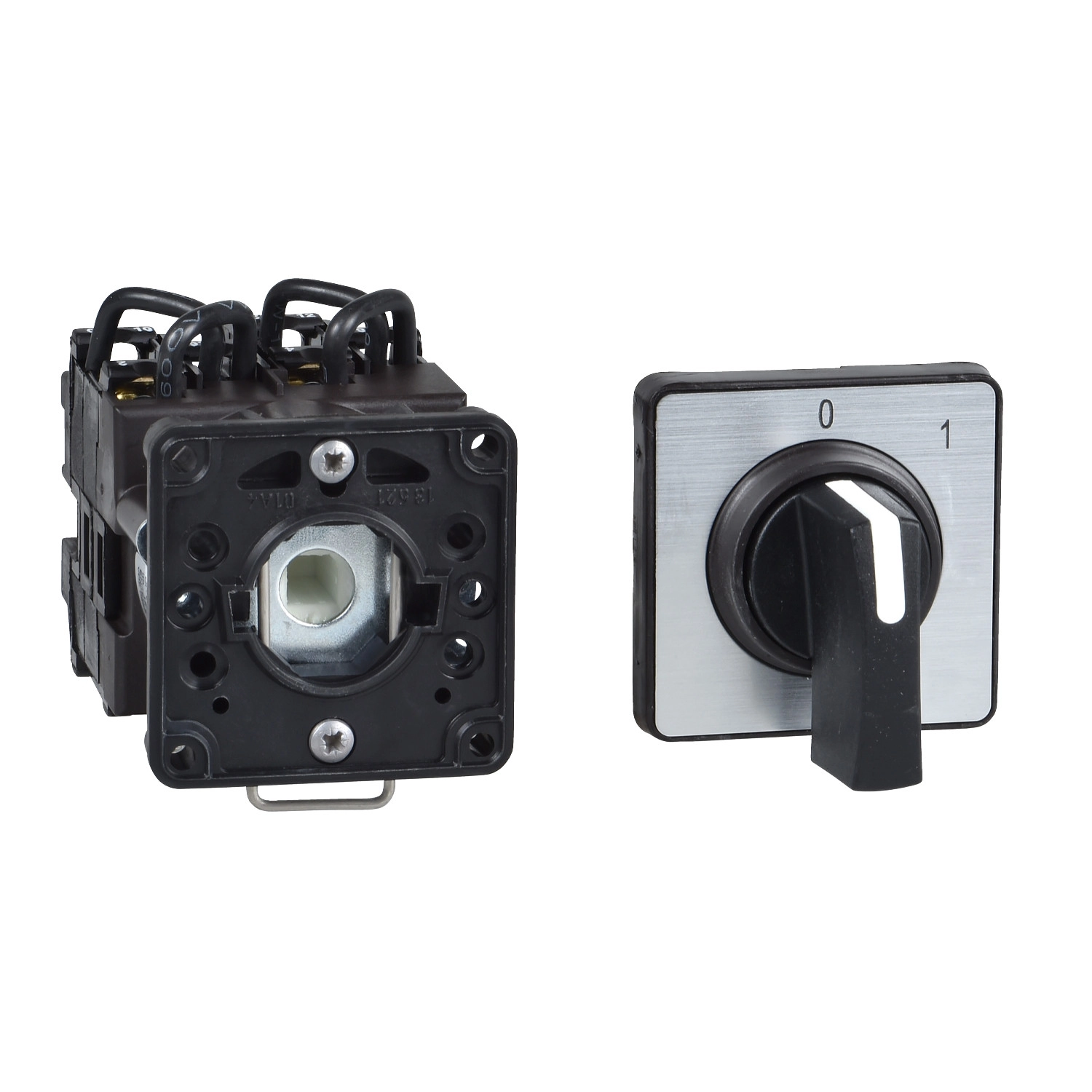

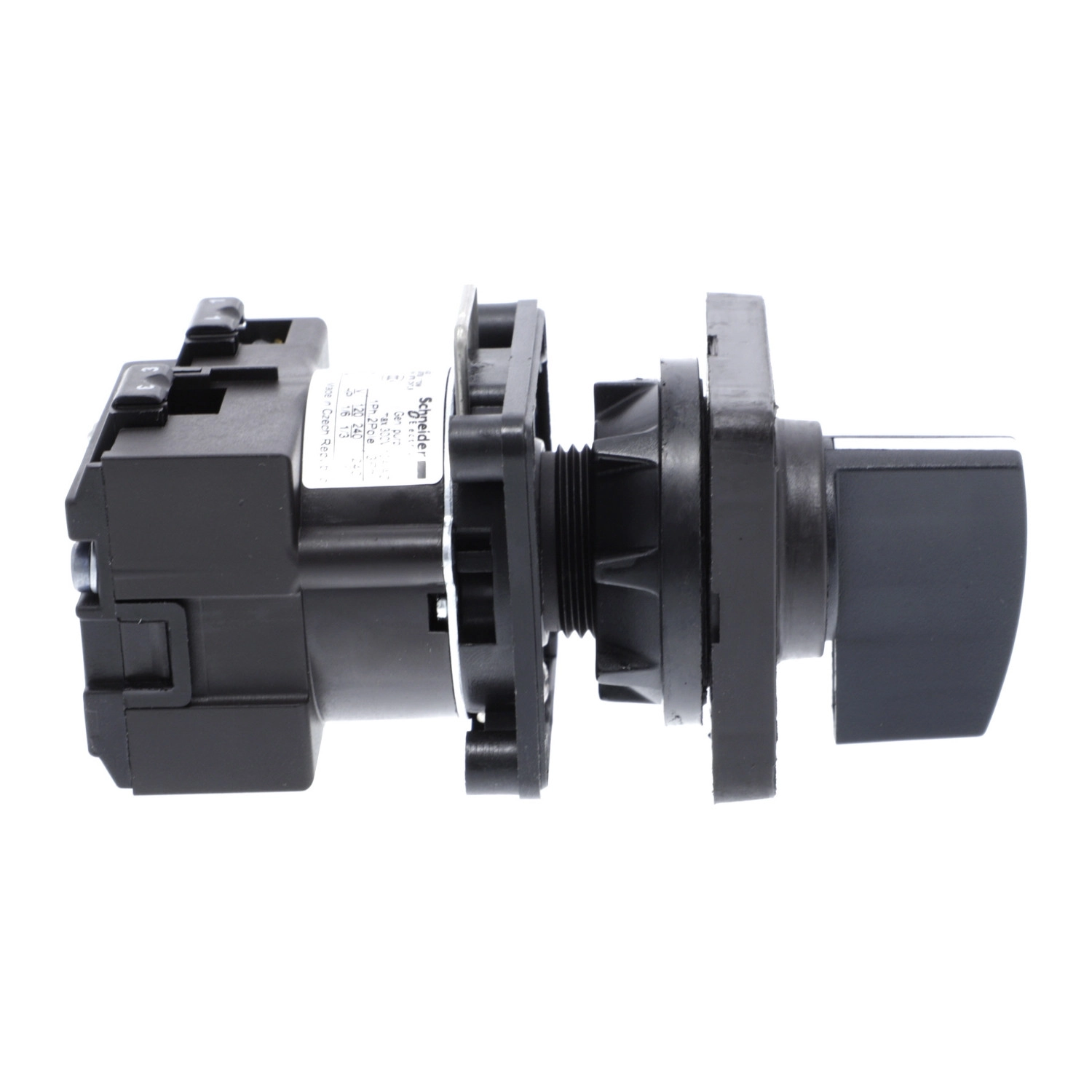

Name: Schneider Electric Harmony K - K1A001ACH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 45°, be - ki kapcsoló
Brand: Schneider Electric
SKU: 3389110079302
Price: 7600 HUF
Availability: InStock

A Schneider Electric Harmony K termékcsaládba tartozó K1A001ACH típusú komplett bütykös kapcsoló egy megbízható és sokoldalú ipari vezérlőelem, amely elsősorban gépek, berendezések és automatizálási rendszerek kapcsolására szolgál. Ez a 22 mm átmérőjű, műanyag alapú kapcsoló 1 pólusú kivitelben készült, és két stabil pozícióval (0-1) rendelkezik, amelyek között 45 fokos a kapcsolási szög.

A K1A001ACH bütykös kapcsoló robusztus kialakítással és kiváló elektromos paraméterekkel büszkélkedhet. A kapcsoló konvencionális szabad levegős termikus áramerőssége 12A, míg a zárt térben mért konvencionális termikus áramerőssége 10A. A névleges szigetelési feszültség 690V (3-as szennyezettségi fokozat szerint), amely megfelelő védelmet biztosít a túlfeszültségekkel szemben. A kapcsoló védettségi szintje IP65, ami teljes porállóságot és kisnyomású vízsugár elleni védelmet jelent, így kiválóan alkalmazható olyan ipari környezetben is, ahol a por vagy nedvesség jelenléte problémát okozhat.

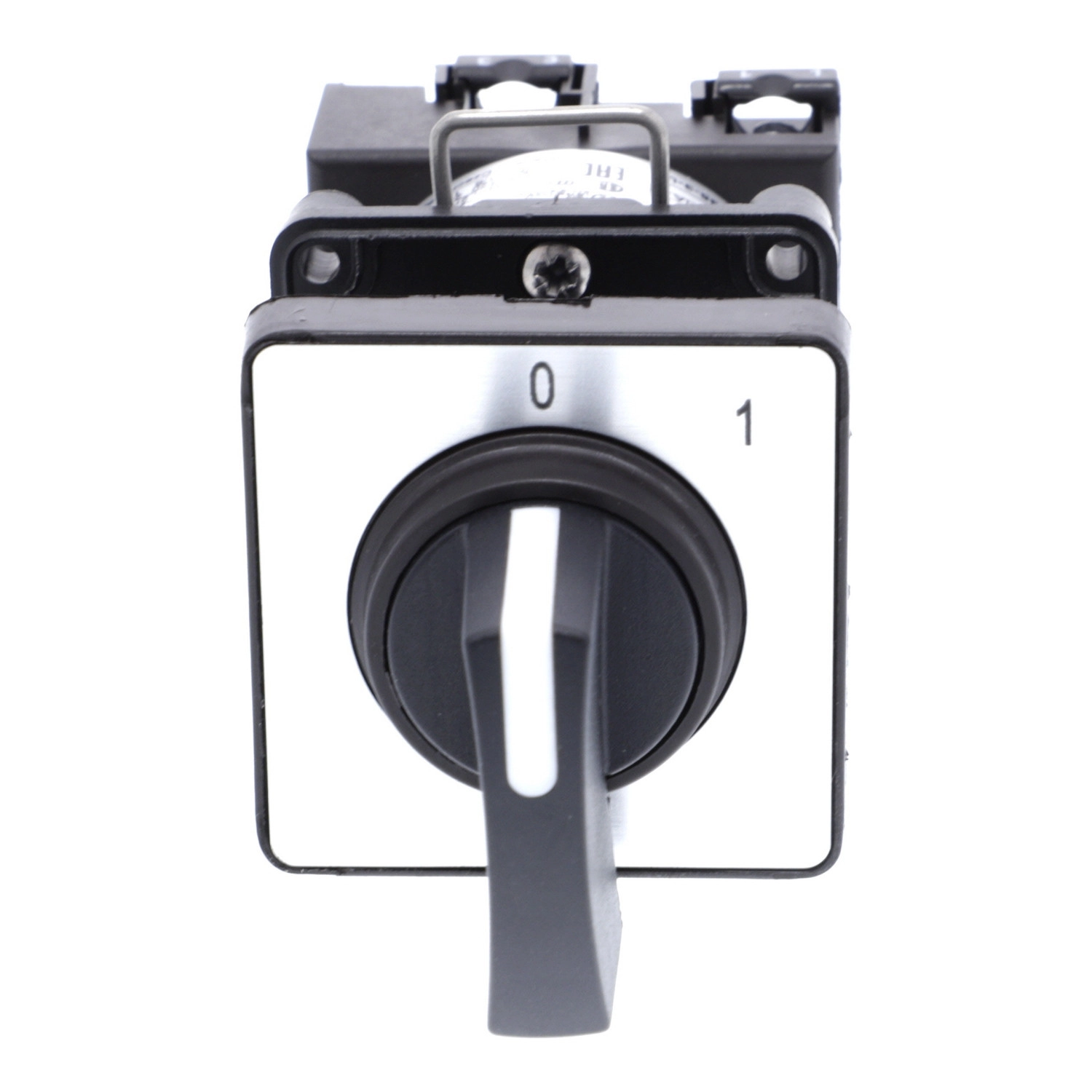

A K1A001ACH kapcsoló fekete, 35 mm hosszúságú kezelőkarral van felszerelve, és a 45x45 mm-es előlapja fémes 0-1 jelöléssel rendelkezik, ami egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról. A termék előlapról szerelhető, rögzítése Ø 22 mm-es furatba történik. Az elektromos csatlakozást csavaros sorkapocs biztosítja, amely 2 x 1,5 mm² hajlékony vagy 1 x 2,5 mm² tömör vezeték bekötését teszi lehetővé. A kapcsoló mechanikai élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír.

A Harmony K kapcsoló különböző alkalmazási területekhez megfelelő teljesítményszintekkel rendelkezik. Az AC-3 kategóriában (motorkapcsolás) háromfázisú rendszeren akár 1500W teljesítményű motorok kapcsolására alkalmas 400-690V feszültségtartományban, míg egyfázisú rendszerben 600W (230V) vagy 1500W (400V) teljesítményig terhelhető. Az AC-23A kategóriában (motorok és más nagy induktív terhelések) háromfázisú rendszeren 2200W teljesítményig használható 400-690V tartományban. Ohmos terhelés esetén (AC-21) háromfázisú rendszeren akár 10500W (500-660V) teljesítményig is alkalmazható.

A termék nemzetközi szabványoknak megfelelően készült, többek között az IEC 60947-3 (erősáramú kapcsolóberendezések), IEC 60947-5-1 (vezérlőáramköri készülékek) és számos más előírásnak megfelel. Rendelkezik CSA, UL és CCC tanúsítványokkal is, ami biztosítja a globális használhatóságot különböző piacokon és alkalmazásokban. A kapcsoló környezetvédelmi szempontból is megfelel a korszerű követelményeknek.

Schneider Electric Harmony K - K1A001ACH műszaki adatok

Fő jellemzők

Termékcsalád: Harmony K

Terméktípus: Komplett bütykös kapcsoló

Komponens neve: K1

Konvencionális szabad levegős termikus áram [Ith]: 12 A

Szerelési hely: Elülső

Rögzítési mód: Ø 22 mm-es furatba

Bütykös kapcsoló fejének típusa: 45 x 45 mm-es előlappal

Működtetőelem típusa: Fekete kar, hossza = 35 mm

Forgófogantyú lezárása: Nincs

Jelölés megjelenítése: Fémes jelöléssel, 0 - 1 fekete jelöléssel

Bütykös kapcsoló funkciója: Kapcsoló

Visszaállítás: Nincs

Kikapcsolt helyzet: Kikapcsolt helyzettel

Pólusok leírása: 1P

Kapcsolási helyzetek: Jobb: 0° - 45°

IP védettségi fokozat: IP65 az IEC 60529 szerint

Kiegészítő információk

Kapcsolási szög: 45 °

Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint

Konvencionális zárt termikus áram [Ithe]: 10 A

Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500...660 V 3 fázis az IEC 947-3 szerint

1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint

1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint

1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint

1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint

1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint

1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint

2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint

2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint

2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint

4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint

600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint

8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint

Névleges üzemi áram AC [Ie]: 1,8 A 690 V AC-3 3 fázis az IEC 947-3 szerint

2,8 A 500 V AC-3 3 fázis az IEC 947-3 szerint

2,8 A 690 V AC-23A 3 fázis az IEC 947-3 szerint

3,3 A 400 V AC-3 3 fázis az IEC 947-3 szerint

3,8 A 500 V AC-23A 3 fázis az IEC 947-3 szerint

4,6 A 230 V AC-3 3 fázis az IEC 947-3 szerint

4,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint

5,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint

1 A 500 V AC-15 az IEC 947-5-1 szerint

2 A 400 V AC-15 az IEC 947-5-1 szerint

3 A 230 V AC-15 az IEC 947-5-1 szerint

Elektromos élettartam: 1000000 ciklus AC-15

1000000 ciklus AC-21

500000 ciklus AC-23

500000 ciklus AC-3

Maximális működési gyakoriság: 8333 ciklus/perc AC-15

2,5 ciklus/perc AC-21

2,5 ciklus/perc AC-23

2,5 ciklus/perc AC-3

Rövidzárlati áram: 10000 A

Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító

Névleges lökőfeszültség-állóság [Uimp]: 4 kV leválasztási funkcióban

6 kV az IEC 947-1 szerint

Érintkező működése: Lassú bontású

Pozitív nyitás: Van

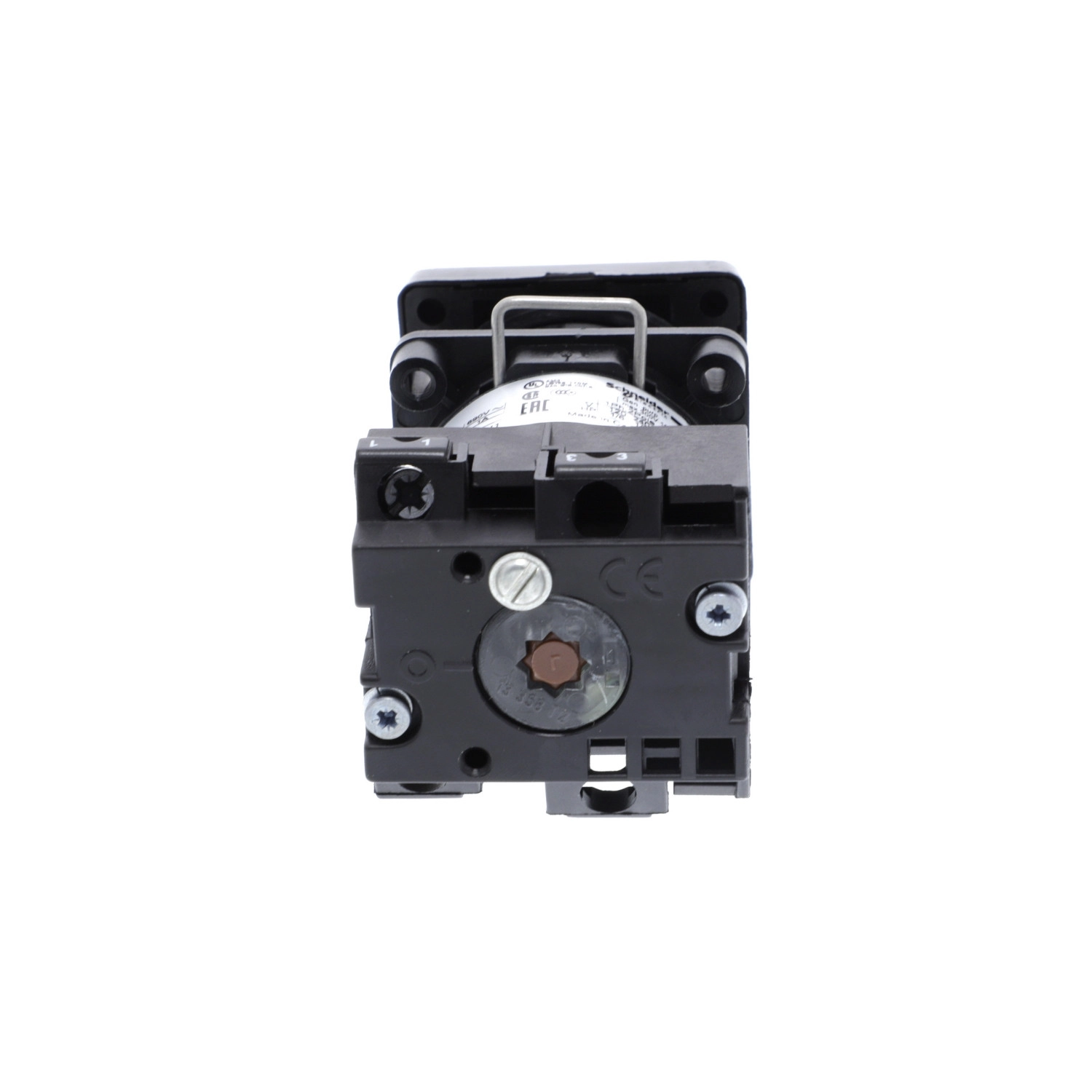

Elektromos csatlakozás: Zárókapcsos csavaros sorkapcsok hajlékony, kapacitás: 2 x 1,5 mm²

Zárókapcsos csavaros sorkapcsok tömör, kapacitás: 1 x 2,5 mm²

Mechanikai élettartam: 1000000 ciklus

CAD teljes szélesség: 45 mm

CAD teljes magasság: 50 mm

CAD teljes mélység: 49 mm

Környezeti feltételek

Szabványok: IEC 60947-3 erősáramú áramkörökhöz

IEC 60947-5-1 vezérlőáramkörökhöz

CENELEC EN 50013

GB/T 14048.5 vezérlőáramkörökhöz

GB/T 14048.3 erősáramú áramkörökhöz

Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus

UL 240 V 0,33 LE 1 fázis 2 pólus

CSA 240 V 1 LE 1 fázis

UL 240 V 1 LE 3 fázis

CCC

Védelmi kezelés: TC

Környezeti hőmérséklet üzemeléskor: -25…55 °C

Környezeti hőmérséklet tároláskor: -40…70 °C

Ütésállóság: 30 gn az IEC 68-2-27 szerint

Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)

Túlfeszültségi kategória: II. osztály az IEC 536 szerint

II. osztály az NF C 20-030 szerint

Termék adatok

Szélesség méret

65 mm

Hosszúság méret

110 mm

Magasság méret

65 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110079302

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Kivitel

be-/kikapcsoló

Pólusszám

1

Gyártó/Márka

Schneider Electric

Tömeg

143,1 g/db

Cikkszám

3389110079302
