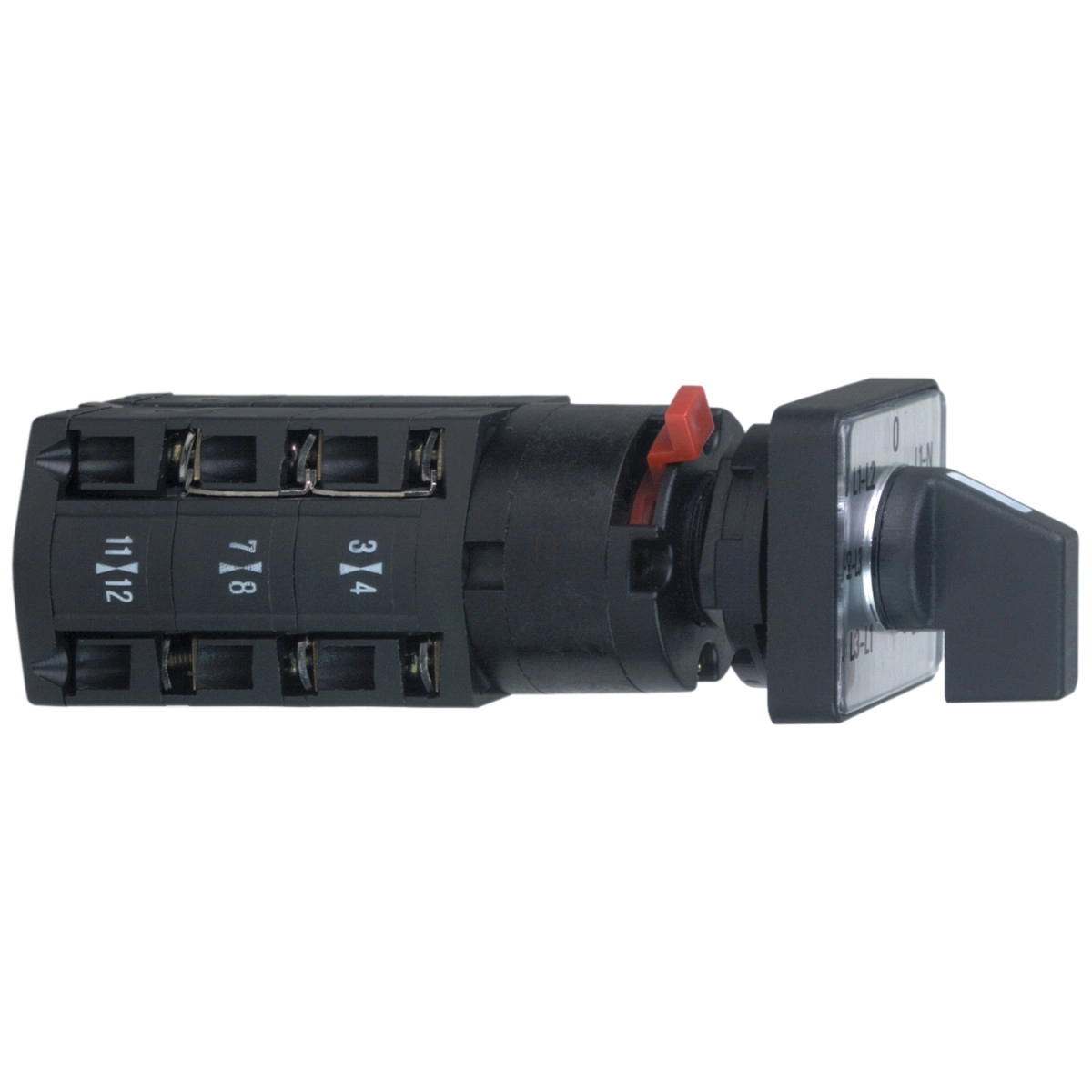

A Schneider Electric Harmony K termékcsaládjába tartozó K10D024MCH egy professzionális, nagy teljesítményű fázisok közötti voltmérő választókapcsoló, amely ideális három fázisú rendszerek feszültségeinek ellenőrzésére. Ez a komplett bütykös kapcsoló 10A-es névleges árammal rendelkezik, négy kapcsolási pozícióval, amelyek között megtalálható a 0 pozíció és a három fázis közötti mérési állások (L1-L2, L2-L3, L3-L1). A kapcsoló fekete fogantyúval és fém jelölőtárcsával rendelkezik, amelyen jól láthatóan szerepelnek a kapcsolási pozíciók.
A K10D024MCH kapcsoló elülső szerelésű, 16 mm vagy 22 mm átmérőjű furatba illeszthető, ami rugalmas beépítési lehetőségeket biztosít különböző eszközökbe és kapcsolótáblákba. A K10 komponens 30x30 mm méretű előlappal rendelkezik, ami szabványos méretezést jelent az ipari alkalmazások során. A kapcsoló 45 fokos kapcsolási szöggel működik, jobbra forgó pozíciókkal (270° - 315° - 0° - 45°).
Műszaki szempontból a K10D024MCH kiemelkedő paraméterekkel rendelkezik: 440V szigetelési feszültséget bír el (3-as szennyezettségi fokozat mellett), az IEC 60947-1 szabványnak megfelelően. A termék alkalmas különböző teljesítményszintekre: 1800W AC-23A (220/240V, 3 fázis), 370W AC-23A (110/120V, 1 fázis) és 750W AC-23A (220/240V, 1 fázis). Lóerőben kifejezve ez 1 LE 220/240V AC háromfázisú, illetve 0,33-0,75 LE egyfázisú és háromfázisú alkalmazásokra, különböző feszültségszinteken. Üzemi áramerőssége AC-1 alkalmazásnál 10A 400V-on, AC-21A esetén 10A 400V-on, míg AC-15 kapcsolásnál 3A 240V-on vagy 6A 120V-on. DC alkalmazásban 10A 24V, 0,7A 110V vagy 0,3A 220V ellenállás terhelésnél.
A K10D024MCH kapcsoló IP20 védettséggel rendelkezik az érintkezőblokkban, míg a működtető fej IP65 védelemmel bír az IEC 60529 szabvány szerint, ami kiváló védettséget biztosít por és víz ellen a front oldalon. A termék rövidzárlat elleni védelmét 10A-es, gG típusú olvadóbiztosíték biztosítja. Az elektromos csatlakozás rögzítő csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² keresztmetszetű vezetékek befogadására képesek. A K10D024MCH kapcsoló figyelemre méltó tartóssággal rendelkezik: mechanikai élettartama 1.000.000 ciklus, míg elektromos élettartama kiemelkedően magas, 100.000.000 kapcsolási ciklus. A működési hőmérséklet-tartománya -20°C és +55°C között van, tárolási hőmérséklete pedig -40°C és +70°C közötti lehet.
Schneider Electric Harmony K - K10D024MCH műszaki adatok
Főbb adatok
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K10
Hőáramerősség: 10 A
Szerelés módja: Elülső szerelés
Rögzítési mód: Ø 16 vagy 22 mm furat
Kapcsolófej típusa: 30 x 30 mm előlappal
Kezelőszerv típusa: Fekete fogantyú
Forgó fogantyú zárhatóság: Nincs
Jelölés: Fém jelölőtárcsával, 0 - L1L2 - L2L3 - L3L1 fekete jelöléssel
Kapcsoló funkció: Voltmérő kapcsoló
Visszatérés: Nincs
Mérés típusa: 3 fázis között
Ki pozíció: Ki pozícióval rendelkezik
Kapcsolási pozíciók: Jobbra: 270° - 315° - 0° - 45°
IP védettségi fokozat: Érintkezőblokk: IP20, Működtető fej: IP65 az IEC 60529 szerint
Kiegészítő adatok
Kapcsolási szög: 45°
Szigetelési feszültség: 440 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges üzemi teljesítmény W-ban:
1800 W AC-23A, 220/240 V 3 fázis
370 W AC-23A, 110/120 V 1 fázis
750 W AC-23A, 220/240 V 1 fázis
Névleges teljesítmény LE-ben:
1 LE 220/240 V AC, 3 fázis
0,33 LE 110/120 V AC, 1 fázis
0,75 LE 110/120 V AC, 3 fázis
0,75 LE 220/240 V AC, 1 fázis
Névleges üzemi áramerősség AC:
10 A 400 V AC-1
10 A 400 V AC-21A
3 A 240 V AC-15
6 A 120 V AC-15
Névleges üzemi áramerősség DC:
10 A 24 V ellenállás terhelésnél
0,3 A 220 V ellenállás terhelésnél
0,7 A 110 V ellenállás terhelésnél
Elektromos élettartam: 100000000 ciklus
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Érintkezők működése: Lassú bontás
Elektromos csatlakozás: Rögzítő csavaros kapcsok, befogóképesség: 2 x 1,5 mm²
Mechanikai élettartam: 1000000 ciklus
Méretek
Szélesség: 30 mm
Magasság: 30 mm
Mélység: 88 mm
Környezeti feltételek
Szabványok: CENELEC EN 50013, EN/IEC 60947-3, EN/IEC 60947-5-1
Tanúsítványok: CULus
Védőkezelés: TC
Működési környezeti hőmérséklet: -20...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
