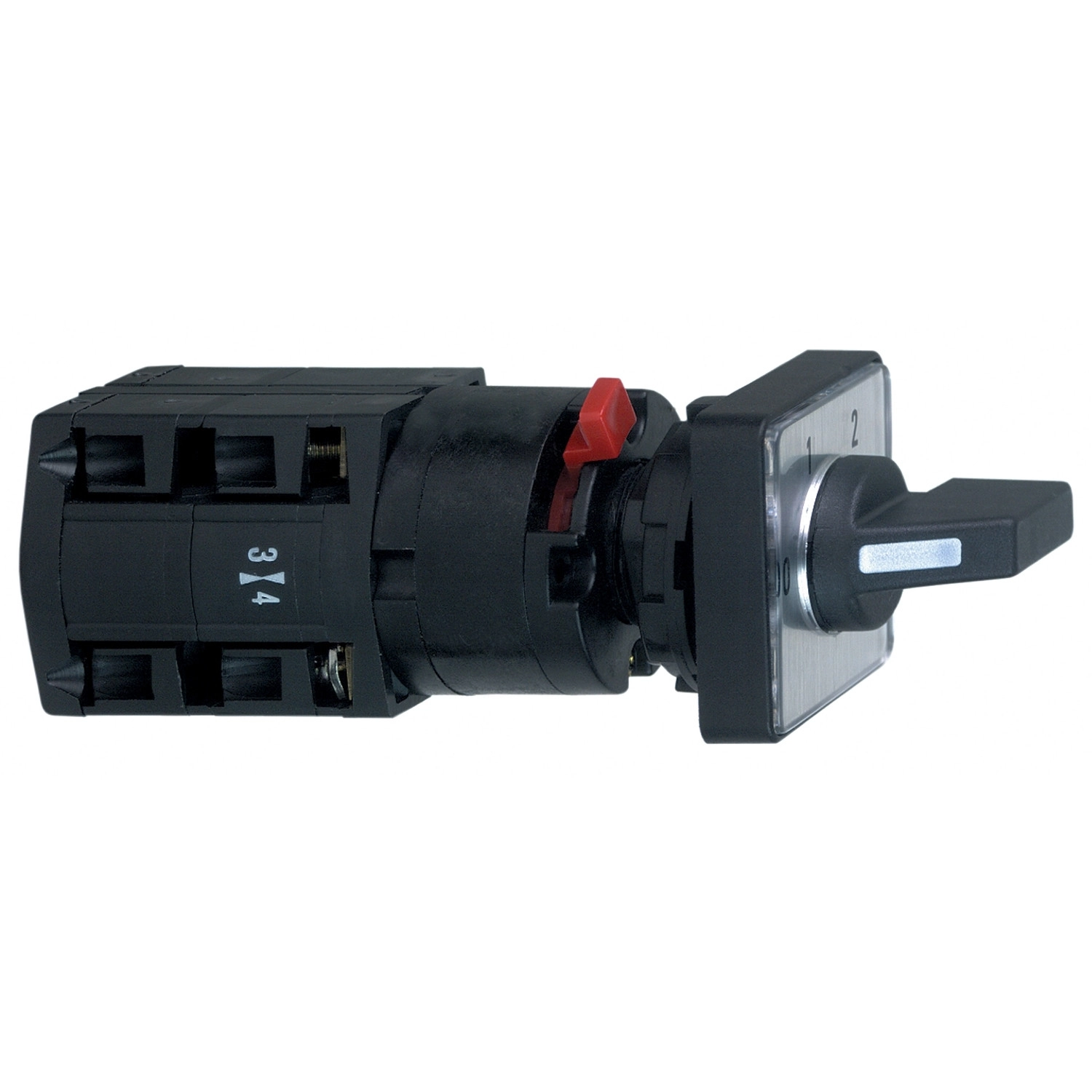

A Schneider Electric Harmony K sorozatból származó K10D012UCH egy komplett bütykös kapcsoló, amely ideális választás ipari alkalmazásokhoz és gépvezérlésekhez. Ez a 2 pólusú, 10A-es bütykös átkapcsoló kapcsoló kiváló megoldást nyújt különböző elektromos rendszerek megbízható vezérléséhez, különösen olyan környezetben, ahol fontos a hosszú élettartam és a stabil működés.
A termék könnyen felszerelhető előlapi rögzítéssel, 16 mm vagy 22 mm átmérőjű furatba. A 30x30 mm-es előlappal rendelkező működtetőfej fekete fogantyúval van ellátva, és fém jelzéstáblával rendelkezik 1-2 fekete jelöléssel. A kapcsoló két kapcsolási pozícióval rendelkezik (bal: 330°, jobb: 30°), összesen 60° kapcsolási szöggel. A termék nem rendelkezik kikapcsolt pozícióval és nincs visszatérő funkciója.
A K10D012UCH termék különböző védelmi osztályokkal büszkélkedhet: az érintkezőblokk IP20, míg a működtetőfej IP65 védettségi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, így por és víz elleni védelmet biztosít. A névleges szigetelési feszültség 440 V (3. szennyezettségi fokozat) az IEC 60947-1 szabvány szerint, a névleges lökőfeszültség-állóság pedig 4 kV.
A kapcsoló lenyűgöző teljesítményadatokkal rendelkezik. AC-23A alkalmazásban 3 fázisú 220/240 V mellett 1800 W, egyfázisú 110/120 V mellett 370 W, valamint egyfázisú 220/240 V mellett 750 W névleges üzemi teljesítményt biztosít. Lóerőben kifejezve 220/240 V AC, 3 fázis esetén 1 LE, 110/120 V AC, 1 fázis esetén 0,33 LE, 110/120 V AC, 3 fázis esetén 0,75 LE, és 220/240 V AC, 1 fázis esetén is 0,75 LE teljesítményt képes kapcsolni. Az AC névleges üzemi áram 400 V AC-1 esetén 10 A, 400 V AC-21A esetén 10 A, 240 V AC-15 esetén 3 A és 120 V AC-15 esetén 6 A. DC alkalmazásoknál a névleges üzemi áram 24 V ellenállásos terhelésnél 10 A, 220 V ellenállásos terhelésnél 0,3 A, és 110 V ellenállásos terhelésnél 0,7 A.
A termék kimagasló tartóssággal rendelkezik, elektromos élettartama 100 millió ciklus, mechanikai élettartama pedig 1 millió ciklus. A rövidzárlat elleni védelem 10 A-es, gG típusú olvadóbiztosítóval biztosítható. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² vezetékek befogadására alkalmasak. Az érintkezők működése lassú megszakítású.
A CAD méretek szerint a termék 30 mm széles, 30 mm magas és 88 mm mély. A K10D012UCH számos szabványnak megfelel, beleértve a CENELEC EN 50013, EN/IEC 60947-3 és EN/IEC 60947-5-1 szabványokat, és CULus tanúsítvánnyal rendelkezik. A termék TC védőkezeléssel van ellátva, és az IEC 60536 szabvány szerint II. érintésvédelmi osztályba tartozik. A működési hőmérséklet-tartománya -20°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között található.
Schneider Electric Harmony K - K10D012UCH - komplett bütykös kapcsoló, 10A, Ø16 - 22mm furat, 2P, 60°, 2 fokozatú átkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Termék vagy komponens típusa: Komplett bütykös kapcsoló
Komponens neve: K10
Konvencionális szabad levegőáramú termikus áram [Ith]: 10 A
Termék felszerelés: Előlapi szerelés
Rögzítési mód: 16 vagy 22 mm átmérőjű furat
Bütykös kapcsoló fejének típusa: 30 x 30 mm-es előlappal
Működtető típusa: Fekete fogantyú
Forgó fogantyú lakattal való lezárása: Nincs
Jelzés megjelenítése: Fém jelzéstáblával, 1-2 fekete jelöléssel
Bütykös kapcsoló funkció: Átkapcsoló kapcsoló
Visszatérés: Nincs
Kikapcsolt állapot: Nincs kikapcsolt pozíció
Pólusok leírása: 2P
Kapcsolási pozíciók: Bal: 330°, Jobb: 30°
IP védettségi fokozat: Érintkezőblokk: IP20, Működtetőfej: IP65 (IEC 60529 szerint)
Kiegészítő jellemzők
Kapcsolási szög: 60°
Névleges szigetelési feszültség [Ui]: 440 V (3. szennyezettségi fok) az IEC 60947-1 szerint
Névleges üzemi teljesítmény W-ban: 1800 W AC-23A, 220/240 V 3 fázis, 370 W AC-23A, 110/120 V 1 fázis, 750 W AC-23A, 220/240 V 1 fázis
Névleges teljesítmény LE-ben: 1 LE 220/240 V AC, 3 fázis esetén, 0,33 LE 110/120 V AC, 1 fázis esetén, 0,75 LE 110/120 V AC, 3 fázis esetén, 0,75 LE 220/240 V AC, 1 fázis esetén
Névleges üzemi áram AC [Ie]: 10 A 400 V AC-1 esetén, 10 A 400 V AC-21A esetén, 3 A 240 V AC-15 esetén, 6 A 120 V AC-15 esetén
Névleges üzemi áram DC [Ie]: 10 A 24 V ellenállásos terhelésnél, 0,3 A 220 V ellenállásos terhelésnél, 0,7 A 110 V ellenállásos terhelésnél
Elektromos élettartam: 100000000 ciklus
Rövidzárlat elleni védelem: 10 A-es, gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Érintkező működés: Lassú megszakítású
Elektromos csatlakoztatás: Csavaros kapcsokkal, befogási kapacitás: 2 x 1,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 88 mm
Környezeti feltételek
Szabványok: CENELEC EN 50013, EN/IEC 60947-3, EN/IEC 60947-5-1
Terméktanúsítványok: CULus
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -20…55 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
