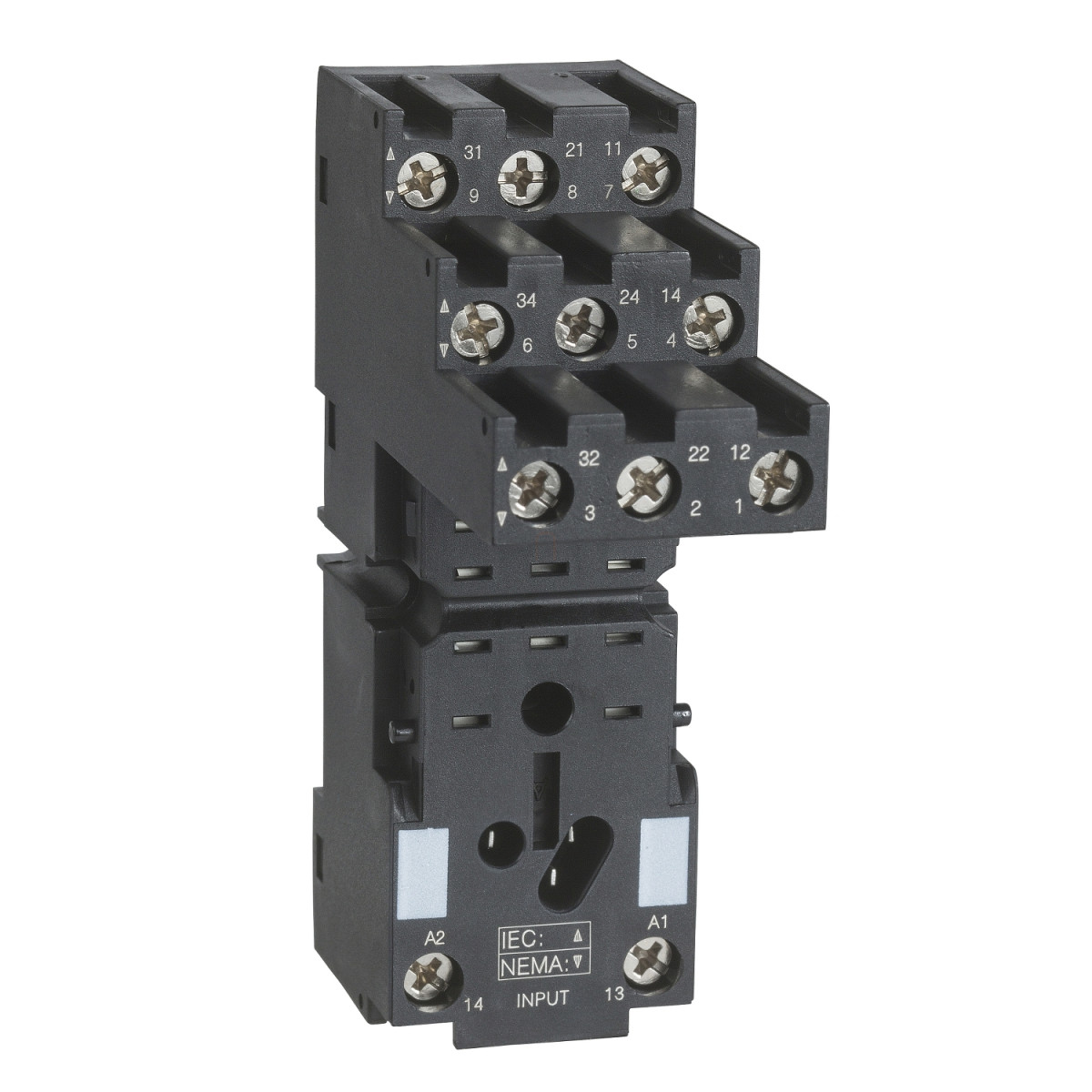

A Schneider Electric Harmony Electromechanical Relays termékcsaládba tartozó RXZE2S111M típusú foglalat egy megbízható és sokoldalú elektromechanikai reléfoglalat, amelyet kifejezetten a 3 váltóérintkezős RXM3 relék befogadására terveztek. Ez a termék ideális választás ipari automatizálási rendszerekhez, vezérlőszekrényekhez és olyan alkalmazásokhoz, ahol elengedhetetlen a biztonságos és megbízható elektromos kapcsolat.
A RXZE2S111M foglalat különleges kialakítással rendelkezik, amely szeparált elrendezésű érintkezőket biztosít, ezzel növelve a kapcsolási biztonságot és csökkentve a nemkívánatos áthatások lehetőségét. A termék 10 A-es névleges termikus áramerősséggel rendelkezik, és tervezési paraméterei lehetővé teszik, hogy akár 250 V (IEC szabvány szerint) vagy 300 V (UL szabvány szerint) feszültségszinteken is megbízhatóan működjön. A csavaros csatlakozókkal ellátott foglalat több vezeték-keresztmetszet kombinációt is támogat, rugalmas felhasználást téve lehetővé különböző telepítési helyzetekben.
A foglalat rögzítése többféleképpen is lehetséges - akár panelre csavarozással, akár 35 mm-es szimmetrikus DIN sínre pattintással, így tökéletesen illeszkedik a legtöbb vezérlőszekrény kialakításhoz. A lapos érintkezőcsapok biztosítják a stabil elektromos kapcsolatot, míg az IP20-as védettségi szint megfelelő védelmet nyújt a normál üzemi körülmények között. A termék -40°C és +55°C közötti üzemi hőmérséklet-tartományban használható, rendkívüli megbízhatóságot biztosítva még szélsőséges környezeti feltételek mellett is. A RXZE2S111M foglalat számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CSA és Lloyd's minősítésekkel, valamint CE jelöléssel, ami igazolja a termék magas minőségét és megfelelőségét a nemzetközi szabványoknak.
A 4 kV-os névleges lökőfeszültség állóság és a 2500 V-os dielektromos szilárdság kiváló védelmet biztosít túlfeszültség ellen, míg a kompakt 27 mm-es szélesség és a praktikus kialakítás helytakarékos telepítést tesz lehetővé. A RXZE2S111M foglalat ideális választás olyan ipari környezetekben, ahol kritikus fontosságú a megbízható elektromos kapcsolat és a hosszú élettartam. A termék kiegészíthető RXZS2 típusú busz jumperekkel is, amelyek lehetővé teszik több foglalat összekötését, egyszerűsítve ezzel a kábelezést és növelve a telepítés átláthatóságát.
Schneider Electric Harmony Electromechanical Relays - RXZE2S111M - foglalat, RXM3 relékhez, szeparált elrendezésű, csatlakozós műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Termék kompatibilitás: Plug-in relé RXM 3 C/O érintkezővel
Eszköz rövid neve: RXZ
Konvencionális szabad levegős termikus áram [Ith]: 10 A
Termék vagy komponens típusa: Foglalat
Érintkezők típusa és összetétele: 3 C/O
Kiegészítő jellemzők
Névleges üzemi feszültség [Ue]: < 250 V az IEC szerint, < 300 V az UL szerint
Csatlakozások - terminálok: Csavaros csatlakozók, 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csavaros csatlakozók, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csavaros csatlakozók, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csavaros csatlakozók, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Csatlakozó alakja: Lapos
Meghúzási nyomaték: < 1 N.m M3 csavar(ok)hoz
Rögzítési mód: Csavarral (panel), Rápattintható (35 mm-es szimmetrikus DIN sín)
Vezeték csupaszítási hossz: 8 mm
Érintkező terminál elrendezés: Szeparált
Névleges lökőfeszültség állóság [Uimp]: 4 kV
Túlfeszültség kategória: III
Szennyezési fok: 3
Értékesítési mennyiség: 10
Szélesség: 27 mm
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Dielektromos szilárdság: 2500 V
Szabványok: IEC 61984
Termék tanúsítványok: UL, Lloyd's, CSA
Jelölés: CE
Környezeti levegő hőmérséklet tároláshoz: -40...85 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...55 °C
Méretek
A terméken található az alábbi komponensek: relék, védőmodul, tartó kapocs, 2 nyújtott lyuk Ø 3,5 mm x 6,5 mm, és 2 buszösszekötő.
