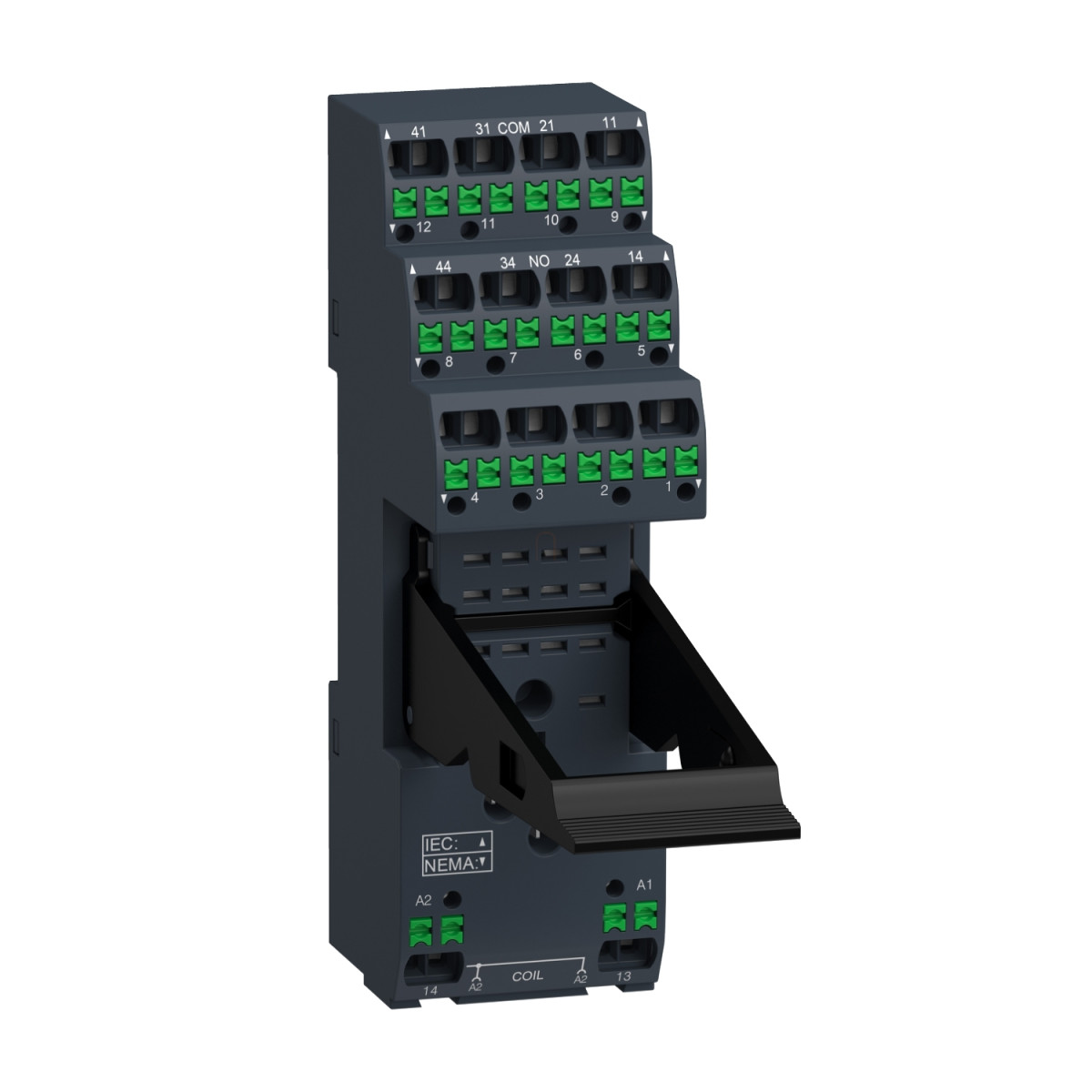

A Schneider Electric RXZE14P push in aljzat egy innovatív megoldás az ipari automatizálás területén, kifejezetten a Harmony Electromechanical Relays és Harmony Timer Relays termékcsaládokhoz tervezve. Ez az aljzat kompatibilis a plug-in relé RXM modellekkel, amelyek 2 vagy 4 C/O (váltó) érintkezővel rendelkeznek, így rugalmas felhasználási lehetőséget biztosít különböző alkalmazásokhoz.
Az RXZE14P számos előnyös tulajdonsággal rendelkezik, amelyek megkönnyítik a használatát és növelik megbízhatóságát. A modern push in (nyomd be) csatlakozási technológiának köszönhetően rendkívül gyors és egyszerű a vezetékek bekötése, nincs szükség csavarhúzóra a bekötéshez, elegendő a vezeték betolása. A rugós szorító terminálok (push 'n stay technológia) biztosítják a stabil elektromos kapcsolatot, és elfogadnak mind rugalmas (érvéghüvelyes), mind tömör vezetékeket 0,5-1,5 mm² keresztmetszetben, ami megfelel az AWG 20-16 méreteknek. A különálló érintkező elrendezés további előnyt jelent a vezérlőáramkörök tervezésekor.
Műszaki paraméterei kifejezetten meggyőzőek: 12 A hagyományos, szabad levegőben mért termikus áramerősség a 2 C/O relékhez, illetve 6 A a 4 C/O relékhez. A névleges szigetelési feszültség (Ui) 250 V, míg a névleges üzemi feszültség (Ue) 250 V az IEC szabvány szerint, illetve 300 V az UL szabványnak megfelelően. A termék impulzus-állósági szintje 4 kV, ami megfelelő védelmet biztosít az átmeneti túlfeszültségekkel szemben. A III-as túlfeszültség kategória és a 3-as szennyezettségi fok jól mutatja, hogy ipari környezetben történő használatra tervezték.
A Schneider Electric RXZE14P szerelése rendkívül egyszerű a 35 mm-es szimmetrikus DIN sínre történő pattintással. A kompakt méreteknek köszönhetően – 98 mm hosszúság, 31 mm szélesség és 85 mm magasság – kis helyet foglal, ami fontos szempont lehet szűkös kapcsolószekrényekben. Az IP20 védettségi fokozat biztosítja a megfelelő érintésvédelmet és védelmet a közepes méretű szilárd idegen testek behatolása ellen. A termék 2500 V dielektromos szilárdságot kínál, és megfelel az IEC 61984 szabványnak. A széles működési hőmérséklet-tartomány (-40...55 °C) lehetővé teszi a változatos környezeti körülmények közötti alkalmazást.
A terméket számos nemzetközi minősítés és tanúsítvány támogatja, köztük a CSA, Lloyd's, UL és EAC, valamint rendelkezik CE jelöléssel. Az RXZE14P kiválóan alkalmazható ipari automatizálási rendszerekben, különösen olyan környezetekben, ahol fontos a gyors szerelés és a megbízható működés. A lapos csatlakozó kialakítás és a különálló érintkező elrendezés rugalmasságot biztosít a különböző vezérlési megoldások tervezésekor.
Schneider Electric Harmony Electromechanical Relays - RXZE14P - RXZ push - in socket with clamp, separate contact, 12A/6A, for RXM2/RXM4 relés műszaki adatok
Általános jellemzők
Terméktípus: Aljzat
Termékcsalád: Harmony Electromechanical Relays, Harmony Timer Relays
Rövid név: RXZ
Kompatibilitás: Plug-in relé RXM 2 C/O érintkezővel, Plug-in relé RXM 4 C/O érintkezővel
Elektromos jellemzők
Konvencionális, szabad levegőben mért termikus áramerősség [Ith]: 12 A a 2 C/O relékhez, 6 A a 4 C/O relékhez
Névleges szigetelési feszültség [Ui]: 250 V
Névleges üzemi feszültség [Ue]: 250 V az IEC szerint, 300 V az UL szerint
Névleges impulzus-állóság [Uimp]: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Dielektromos szilárdság: 2500 V
Mechanikai jellemzők
Csatlakozók - terminálok: Rugós szorító terminálok (push 'n stay), 1 x 0,5...1 x 1,5 mm² (AWG 20...AWG 16) rugalmas érvéghüvellyel, vagy 1 x 0,5...1 x 1,5 mm² (AWG 20...AWG 16) tömör vezeték érvéghüvely nélkül
Csatlakozó alakja: Lapos
Rögzítési mód: Pattintható (35 mm-es szimmetrikus DIN sín)
Érintkező típus és összetétel: 4 C/O
Érintkező terminál elrendezés: Különálló
Méretek
Hosszúság: 98 mm
Szélesség: 31 mm
Magasság: 85 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Környezeti hőmérséklet tárolás során: -40...85 °C
Környezeti hőmérséklet üzemeltetés során: -40...55 °C
Szabványok és tanúsítványok
Szabványok: IEC 61984
Terméktanúsítványok: CSA, Lloyd's, UL, EAC
Jelölés: CE
