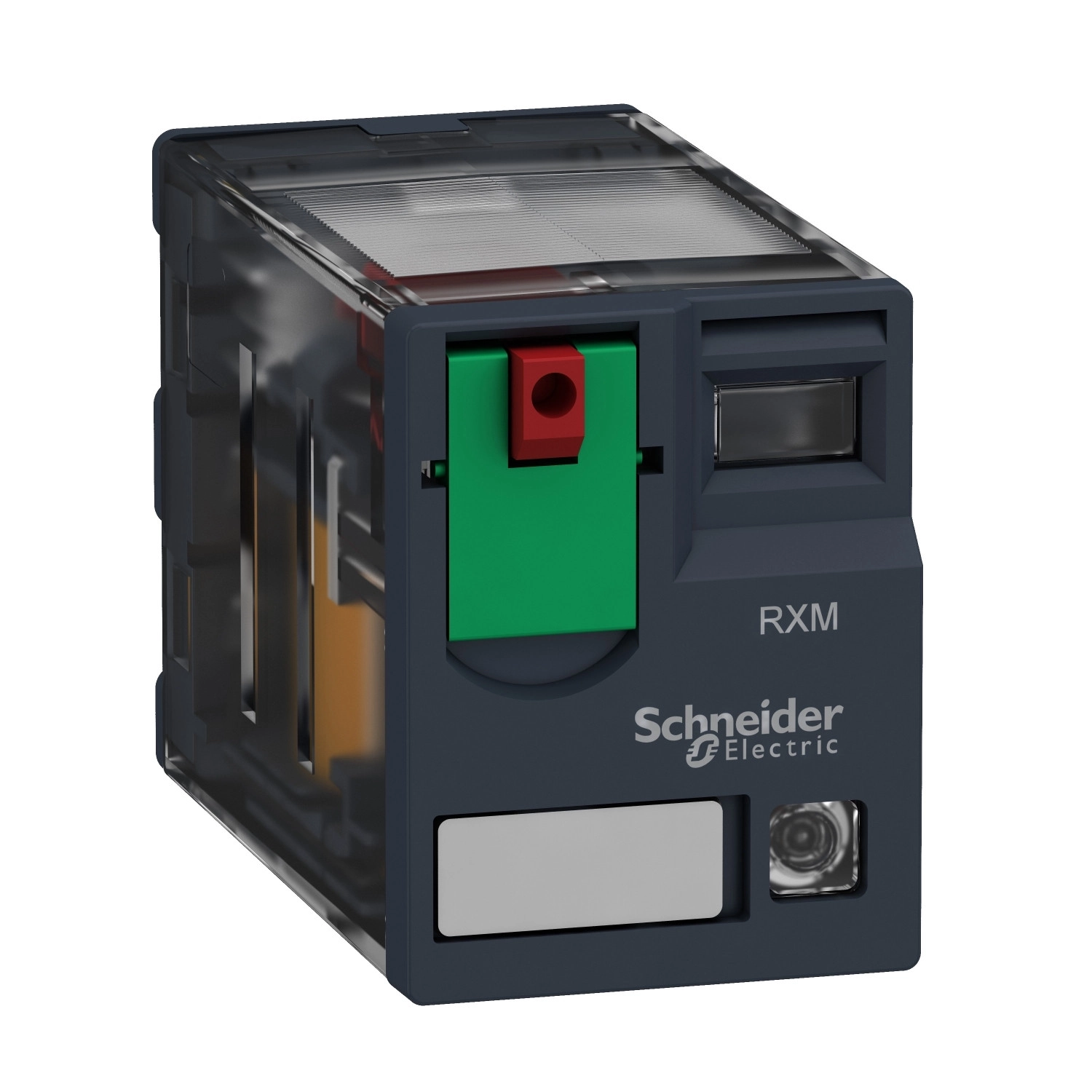

A Schneider Electric RXM4GB2U7 típusú miniatűr plug-in relé a Harmony Electromechanical Relays termékcsalád professzionális tagja, amely kompakt mérete ellenére kiváló teljesítményt és megbízhatóságot nyújt. Ez a 240V AC vezérlőfeszültséggel működő modell tökéletes választás olyan ipari alkalmazásokhoz, ahol korlátozott a rendelkezésre álló hely, mégis szükség van magas kapcsolási teljesítményre és tartósságra.
A relé 4 CO (váltóérintkezős) kialakítással rendelkezik, amely maximális rugalmasságot biztosít a különböző vezérlési feladatokhoz. A beépített állapotjelző LED azonnal láthatóvá teszi a működési állapotot, míg a zárható tesztgomb lehetővé teszi a relé manuális működtetését és ellenőrzését, megkönnyítve a karbantartást és a hibaelhárítást. A csatlakozók flat (faston) típusúak, amely gyors és megbízható elektromos csatlakozást tesz lehetővé.
A RXM4GB2U7 relé kiemelkedő elektromos paraméterekkel rendelkezik. Konvencionális zárt termikus árama 3A a -40...55 °C hőmérséklettartományban. Névleges szigetelési feszültsége 250V az IEC szerint, míg az UL és CSA szabványok alapján 300V. A relé névleges lökőfeszültség-állósága 2,5 kV 1,2/50 μs időtartamra, amely megfelelő védelmet biztosít a túlfeszültségekkel szemben. A névleges üzemi áram 2A 28V DC és 250V AC esetén NO érintkezőknél, 1A 28V DC és 250V AC esetén NC érintkezőknél (IEC szerint), míg az UL szabvány szerint mind DC, mind AC esetben 3A. A minimális kapcsolási kapacitás 15 mW 3 mA, 5V esetén, maximális kapcsolási kapacitása pedig 750 VA/84 W, ami széleskörű alkalmazást tesz lehetővé különböző terhelések esetén.
A relé kiemelkedő mechanikai és elektromos élettartammal büszkélkedhet - a mechanikai élettartama akár 10 millió kapcsolási ciklus, míg elektromos élettartama rezisztív terhelésnél 100 000 ciklus, a szerelési pozíciótól és a munkakörnyezettől függően. A működési frekvenciája terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig 18000 ciklus/óra lehet, amely intenzív használat esetén is hosszú élettartamot biztosít. Működési ideje mindössze 20 ms, a visszaállási idő szintén 20 ms, ami gyors kapcsolási folyamatokat tesz lehetővé.
A Schneider Electric RXM4GB2U7 relé számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 61810-1, CSA C22.2 No 14, UL 508 szabványokat, valamint rendelkezik UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme tanúsítványokkal. IP40 védettségi szinttel rendelkezik az IEC 60529 szerint, ami megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen. A relé RT I védelmi kategóriába tartozik, szennyezettségi foka 2, ami azt jelenti, hogy normál ipari környezetben biztonságosan használható. A magas dielektromos szilárdság (1300V AC az érintkezők között mikro-megszakítással, 2000V AC a tekercs és az érintkezők között, valamint 2000V AC a pólusok között) tovább növeli a működési biztonságot és a megbízhatóságot. Az érintkezők anyaga aranyozott, bifurkált ezüst, ami kiváló elektromos tulajdonságokat és hosszú élettartamot biztosít.
Schneider Electric Harmony Electromechanical Relays - RXM4GB2U7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RXM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlés típusa: Zárható tesztgomb
Vezérlőáramkör feszültsége [Uc]: 240 V AC 50/60 Hz
Konvencionális zárt termikus áram [Ithe]: 3 A -40...55 °C hőmérsékleten
Kiegészítő adatok
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV 1,2/50 μs időtartamra
Névleges üzemi áram [Ie]:
- 2 A 28 V (DC) NO, IEC szerint
- 2 A 250 V (AC) NO, IEC szerint
- 1 A 28 V (DC) NC, IEC szerint
- 1 A 250 V (AC) NC, IEC szerint
- 3 A 28 V (DC), UL szerint
- 3 A 277 V (AC), UL szerint
Minimális kapcsolási kapacitás: 15 mW 3 mA, 5V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél, a szerelési pozíciótól és munkakörnyezettől függően
Átlagos tekercsfogyasztás VA-ban: 1,2 VA 60 Hz-en
Névleges üzemi feszültséghatárok: 192...264 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint, 300 V CSA és UL szerint
Átlagos fogyasztás: 1,2 VA 60 Hz-en
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc
Terhelési áram: 3 A 250 V AC, 3 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 750 VA/84 W
Átlagos ellenállás: 17720 Ohm 20 °C-on +/- 15 %
Mechanikai élettartam: 10000000 ciklus
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1300 V AC az érintkezők között mikro-megszakítással, 2000 V AC a tekercs és érintkező között, 2000 V AC a pólusok között
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezettségi fok: 2
Működési pozíció: Bármely pozíció
Tesztszintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: Aranyozott bifurkált ezüst
Csatlakozó alakja: Lapos (faston típus)
Környezeti jellemzők
Környezeti működési hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40 IEC 60529 szerint
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40...85 °C
Vibrációállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben, 30 gn nem működő állapotban
