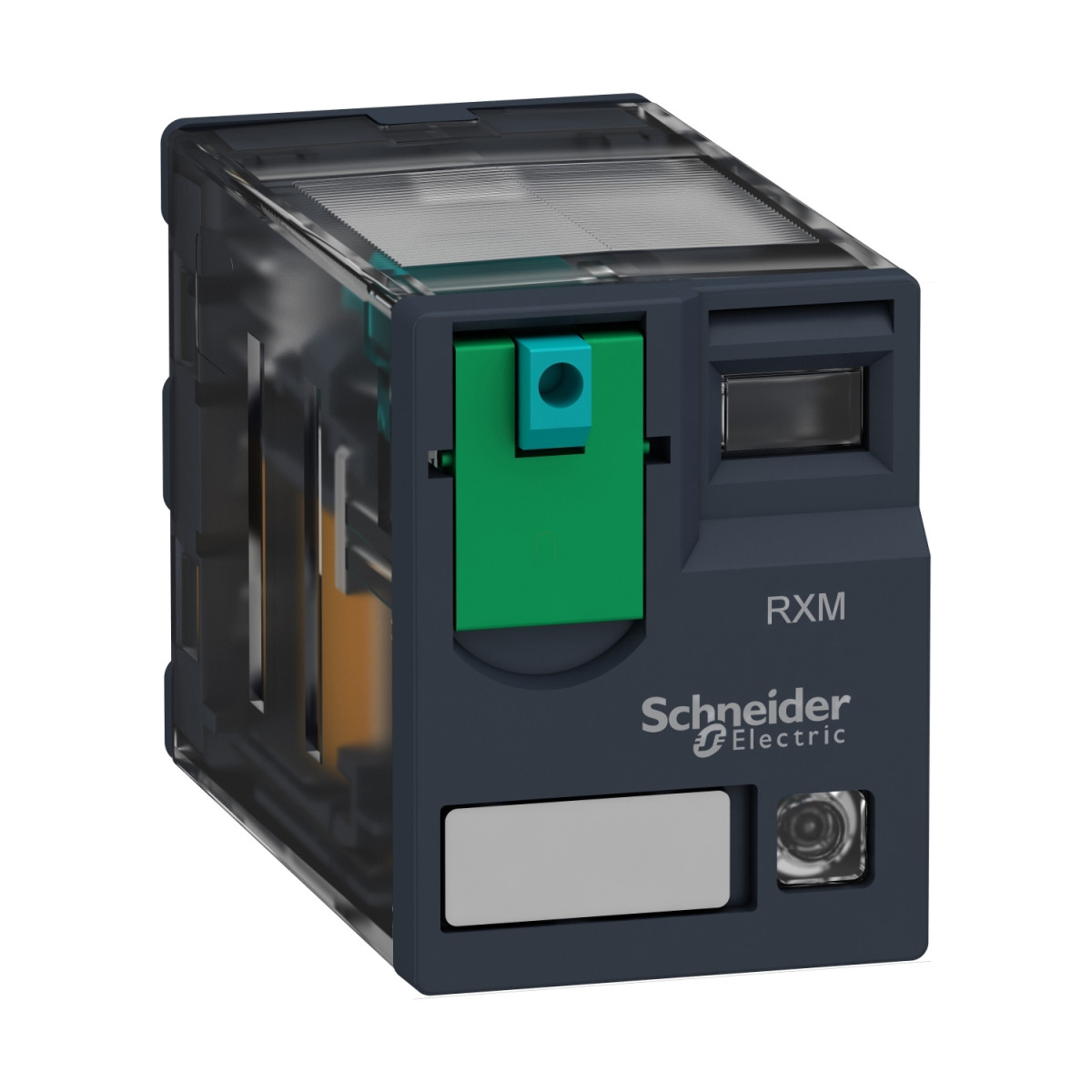

A Schneider Electric RXM4GB2MD egy kompakt és sokoldalú miniatűr dugaszolható relé a Harmony Electromechanical Relays termékcsaládból, amely tökéletes megoldást kínál ipari automatizálási és vezérlési alkalmazásokhoz. Ez a 220 V DC vezérlésű relé 4 váltóérintkezővel (C/O) rendelkezik, állapotjelző LED-del és zárható tesztgombbal, amely megkönnyíti a működés ellenőrzését és a karbantartást.
A termék kiemelkedő műszaki jellemzői között szerepel a 3 A névleges áram -40°C és 55°C közötti hőmérséklet-tartományban, valamint a 100 000 ciklusos elektromos élettartam ellenállásterhelésnél. Az RXM4GB2MD 2,5 kV impulzus állósági feszültséggel rendelkezik, ami kiváló védelmet biztosít túlfeszültségek ellen. A 4 váltóérintkező maximális kapcsolási kapacitása 750 VA/84 W, míg a minimális kapcsolási teljesítmény rendkívül alacsony, mindössze 15 mW 3 mA, 5 V esetén. A relé mechanikai élettartama kiemelkedően magas, akár 10 millió ciklus, így hosszú távú, megbízható működést garantál ipari környezetben is.
A Schneider Electric RXM4GB2MD relé névleges szigetelési feszültsége 250 V az IEC szabvány szerint, illetve 300 V a CSA és UL szabványok alapján. A relé működési ideje mindössze 20 ms, és a kiejtési feszültség küszöbértéke a vezérlőfeszültség legalább 10%-a. Az átlagos tekercsfogyasztás rendkívül alacsony, mindössze 0,9 W, ami energiahatékony működést biztosít. A lapos (faston típusú) csatlakozók megkönnyítik a telepítést és a cserét, míg az aranyozott, kétágú ezüst érintkezők kiváló vezetőképességet és hosszú élettartamot garantálnak.
A relé működési sebessége terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra lehet. Az IP40-es védettségi szint megfelelő védelmet nyújt a por és egyéb szilárd részecskék ellen. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme minősítéseket, így a világszerte történő alkalmazása biztosított. Az RXM4GB2MD rezgésállósága 3 gn (f = 10-150 Hz) működés közben és 5 gn nem működő állapotban, míg ütésállósága 10 gn működés közben és 30 gn nem működő állapotban, ami kiváló mechanikai robusztusságot biztosít ipari környezetben.
Schneider Electric Harmony Electromechanical Relays - RXM4GB2MD - Miniatűr dugaszolható relé műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXM sorozat
Termék vagy komponens típusa: Dugaszolható relé
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O
Állapotjelző LED: Van
Vezérlés típusa: Zárható tesztgomb
Vezérlőáramkör feszültsége [Uc]: 220 V DC
Hagyományos zárt termikus áram [Ithe]: 3 A (-40...55 °C)
Kiegészítő jellemzők
Névleges impulzus-állósági feszültség [Uimp]: 2,5 kV 1,2/50 µs alatt
Névleges üzemi áram [Ie]:
2 A 28 V DC (NO) az IEC szerint
2 A 250 V AC (NO) az IEC szerint
1 A 28 V DC (NC) az IEC szerint
1 A 250 V AC (NC) az IEC szerint
3 A 28 V DC az UL szerint
3 A 277 V AC az UL szerint
Minimális kapcsolási teljesítmény: 15 mW 3 mA, 5 V esetén
Elektromos élettartam: 100000 ciklus ellenállásterhelésnél (szerelési pozíciótól és munkakörnyezettől függően)
Névleges üzemi feszültségtartomány: 176...242 V DC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint, 300 V a CSA és UL szerint
Maximális kapcsolási feszültség: 250 V az IEC szerint
Kiejtési feszültség küszöbértéke: >= 0,1 Uc
Terhelőáram: 3 A 250 V AC, 3 A 28 V DC
Működési idő: 20 ms
Visszaállítási idő: 20 ms
Maximális kapcsolási teljesítmény: 750 VA/84 W
Átlagos ellenállás: 48400 Ohm 20 °C-on +/- 10%
Átlagos tekercsfogyasztás: 0,9 W
Mechanikai élettartam: 10000000 ciklus
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20%
Dielektromos szilárdság:
1300 V AC érintkezők között mikro-leválasztással
2000 V AC tekercs és érintkező között
2000 V AC pólusok között
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezési fokozat: 2
Működési pozíció: Bármilyen pozíció
Tesztszintek: A szint csoportos szerelés
Készülék bemutatása: Teljes termék
Érintkezők anyaga: Aranyozott kétágú ezüst
Érintkezők formája: Lapos (faston típusú)
Nettó tömeg: 0,037 kg
Környezeti feltételek
Környezeti hőmérséklet működés közben: -40...55 °C
IP védettségi szint: IP40 az IEC 60529 szerint
Szabványok: IEC 61810-1, UL 508, CSA C22.2 No 14
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Környezeti hőmérséklet tárolás során: -40...85 °C
Rezgésállóság:
3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben, 30 gn nem működő állapotban
