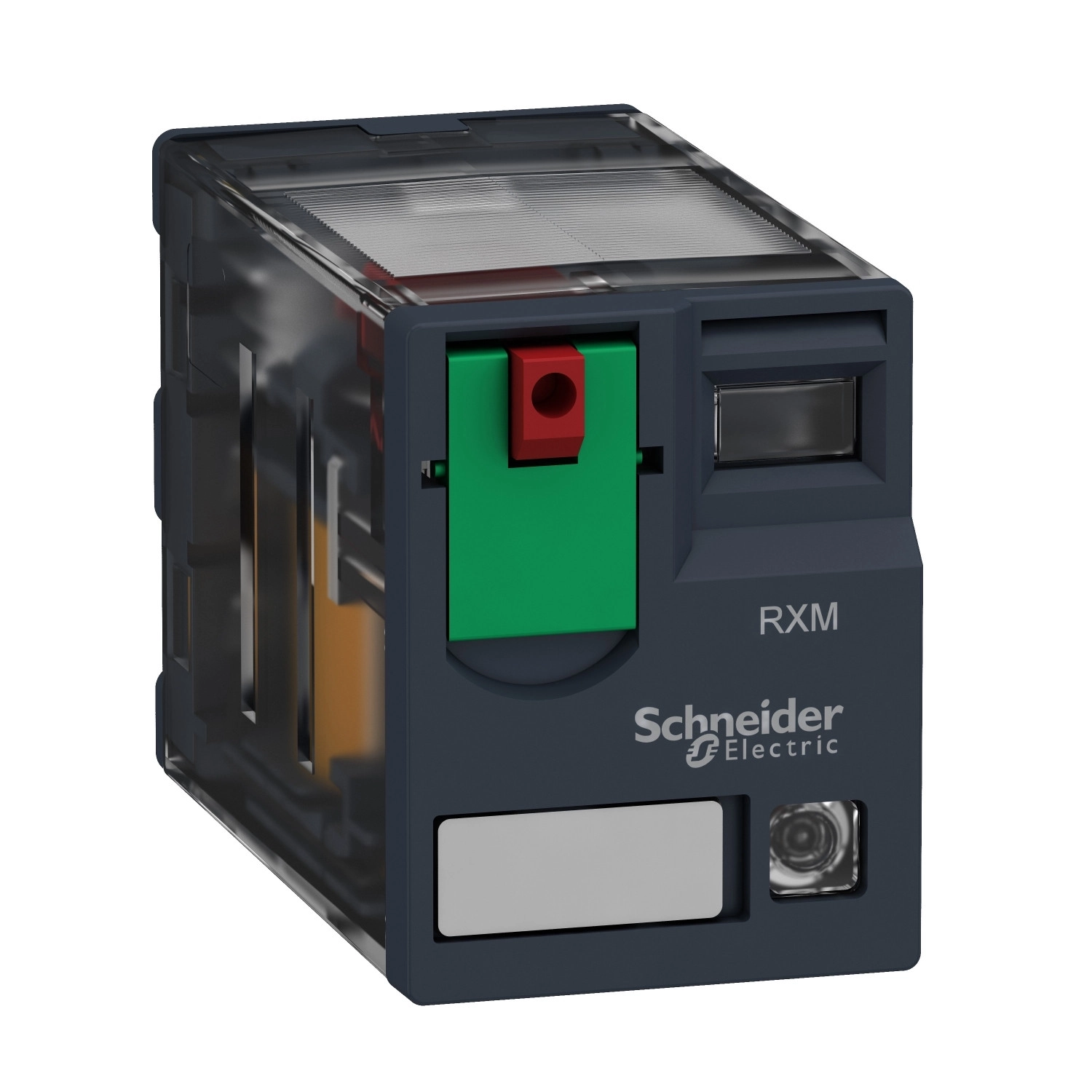

A Schneider Electric Harmony RXM4GB2F7 miniatűr plug-in relé a megbízható ipari automatizálási és vezérlési rendszerek ideális komponense. Ez a kompakt elektromechanikus relé a Harmony Electromechanical Relays termékcsalád része, amely évtizedek óta bizonyít a legkülönfélébb ipari alkalmazásokban.
A RXM sorozatba tartozó RXM4GB2F7 relé 4 váltóérintkezővel (4CO) rendelkezik, amely maximális rugalmasságot biztosít a különböző vezérlési feladatokhoz. Névleges áramerőssége 3A -40°C és 55°C közötti üzemi hőmérsékleten, így ideális választás közepes teljesítményigényű alkalmazásokhoz. A 120V AC 50/60 Hz vezérlőáramkör feszültség biztosítja a megfelelő működést a legtöbb ipari környezetben, míg a beépített állapotjelző LED azonnali vizuális visszajelzést ad a relé működési állapotáról. A zárható tesztgomb lehetővé teszi a működés manuális ellenőrzését, így megkönnyíti a rendszerdiagnosztikát és a karbantartást. A lapos (faston típusú) csatlakozás gyors és egyszerű telepítést tesz lehetővé.
A termék számos figyelemre méltó műszaki paraméterrel rendelkezik. A 2,5 kV névleges impulzus-állósági feszültség 1,2/50 μs mellett kiváló védettséget nyújt a feszültségtranziensek ellen. Az érintkezők névleges üzemi árama változik a különböző konfigurációkban: 2A 28V (DC) és 250V (AC) NO (záró) kontaktusok esetén az IEC szabványnak megfelelően, valamint 1A 28V (DC) és 250V (AC) NC (nyitó) kontaktusok esetén szintén az IEC szabvány szerint. Az UL szabványnak megfelelően a relé 3A áramerősséget képes kapcsolni 28V (DC) és 277V (AC) feszültségen. A minimális kapcsolási teljesítmény 15 mW 3 mA és 5V mellett, ami rendkívül alacsony szintű vezérlési feladatok megvalósítását is lehetővé teszi. Az elektromos élettartam 100000 ciklus ellenállásos terhelés mellett, amely a beépítési pozíciótól és a működési környezettől függ. A mechanikai élettartam kiemelkedően hosszú, 10000000 ciklus, ami hosszú távú, megbízható működést biztosít.
A relé további fontos jellemzői közé tartozik a 96-132V AC közötti névleges üzemi feszültségtartomány, a 250V névleges szigetelési feszültség az IEC szabvány szerint (300V a CSA és UL szabványoknak megfelelően), valamint az átlagos fogyasztás, amely mindössze 1,2 VA 60 Hz-en. A maximális kapcsolási feszültség 250V az IEC szabványnak megfelelően. A kiejtési feszültség küszöbértéke nagyobb vagy egyenlő, mint 0,15 Uc. A terhelőáram 3A 250V AC és 28V DC feszültségen. A működési idő 20 ms, a visszaállási idő szintén 20 ms. A maximális kapcsolási kapacitás 750 VA/84 W, az átlagos ellenállás pedig 4430 Ohm 20°C-on ±15% tűréssel. Az üzemeltetési arány terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra. A kihasználtsági együttható 20%. A relé IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme tanúsítványokat.
Schneider Electric Harmony Electromechanical Relays - RXM4GB2F7 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXM series
Termék vagy komponens típus: Plug-in relé
Relé típus: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Beépített
Vezérlési mód: Zárható tesztgomb
Vezérlőáramkör feszültsége: 120 V AC 50/60 Hz
Konvencionális zárt hőáram: 3 A -40...55 °C tartományban
Kiegészítő információk
Névleges impulzus-állósági feszültség: 2,5 kV 1,2/50 µs mellett
Névleges üzemi áram:
2 A 28 V (DC) NO az IEC szerint
2 A 250 V (AC) NO az IEC szerint
1 A 28 V (DC) NC az IEC szerint
1 A 250 V (AC) NC az IEC szerint
3 A 28 V (DC) az UL szerint
3 A 277 V (AC) az UL szerint
Minimális kapcsolási teljesítmény: 15 mW 3 mA, 5 V mellett
Elektromos élettartam: 100000 ciklus ellenállásos terhelés esetén (beépítési pozíciótól és működési környezettől függően)
Átlagos tekercsfogyasztás: 1,2 VA 60 Hz-en
Névleges üzemi feszültség határértékek: 96...132 V AC
Névleges szigetelési feszültség:
250 V az IEC szerint
300 V a CSA szerint
300 V az UL szerint
Átlagos fogyasztás: 1,2 VA 60 Hz-en
Maximális kapcsolási feszültség: 250 V az IEC szerint
Kiejtési feszültség küszöbérték: >= 0,15 Uc
Terhelőáram:
3 A 250 V AC
3 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 750 VA/84 W
Átlagos ellenállás: 4430 Ohm 20 °C-on +/- 15%
Mechanikai élettartam: 10000000 ciklus
Üzemeltetési arány:
<= 1200 ciklus/óra terhelés mellett
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20%
Visszaállási idő: 20 ms
Dielektromos szilárdság:
1300 V AC érintkezők között mikro megszakítással
2000 V AC tekercs és érintkező között
2000 V AC pólusok között
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40 az IEC 60529 szerint
Szabványok:
IEC 61810-1
CSA C22.2 No 14
UL 508
Termék tanúsítványok:
UL
Lloyd's
CE
CSA
GOST
IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság:
3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzem közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelő állapotban
Ütésállóság:
10 gn üzem közben
30 gn nem üzemelő állapotban
Fizikai jellemzők
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezési fokozat: 2
Üzemi pozíció: Bármilyen pozíció
Tesztelési szintek: A szintű csoportos szerelés
Eszköz megjelenítés: Teljes termék
Érintkezők anyaga: Aranyozott, elágazó ezüst
Csap alakja: Lapos (faston típusú)
Nettó tömeg: 0,037 kg
