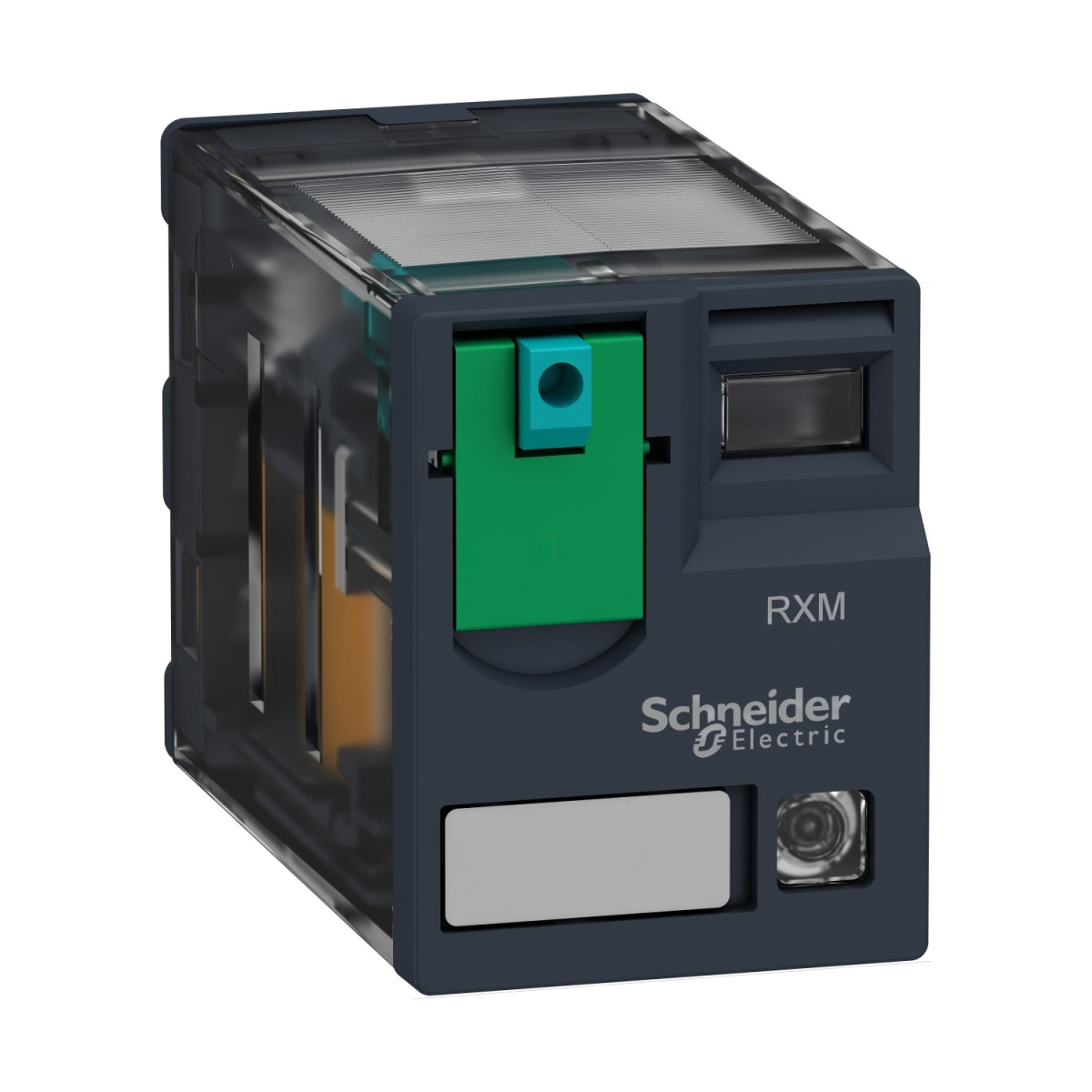

Schneider Electric Harmony Electromechanical Relays - RXM4GB2BD - RXM miniatűr relé, 4CO, 3A, 24VDC, tesztgomb, LED, alacsony szintű
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

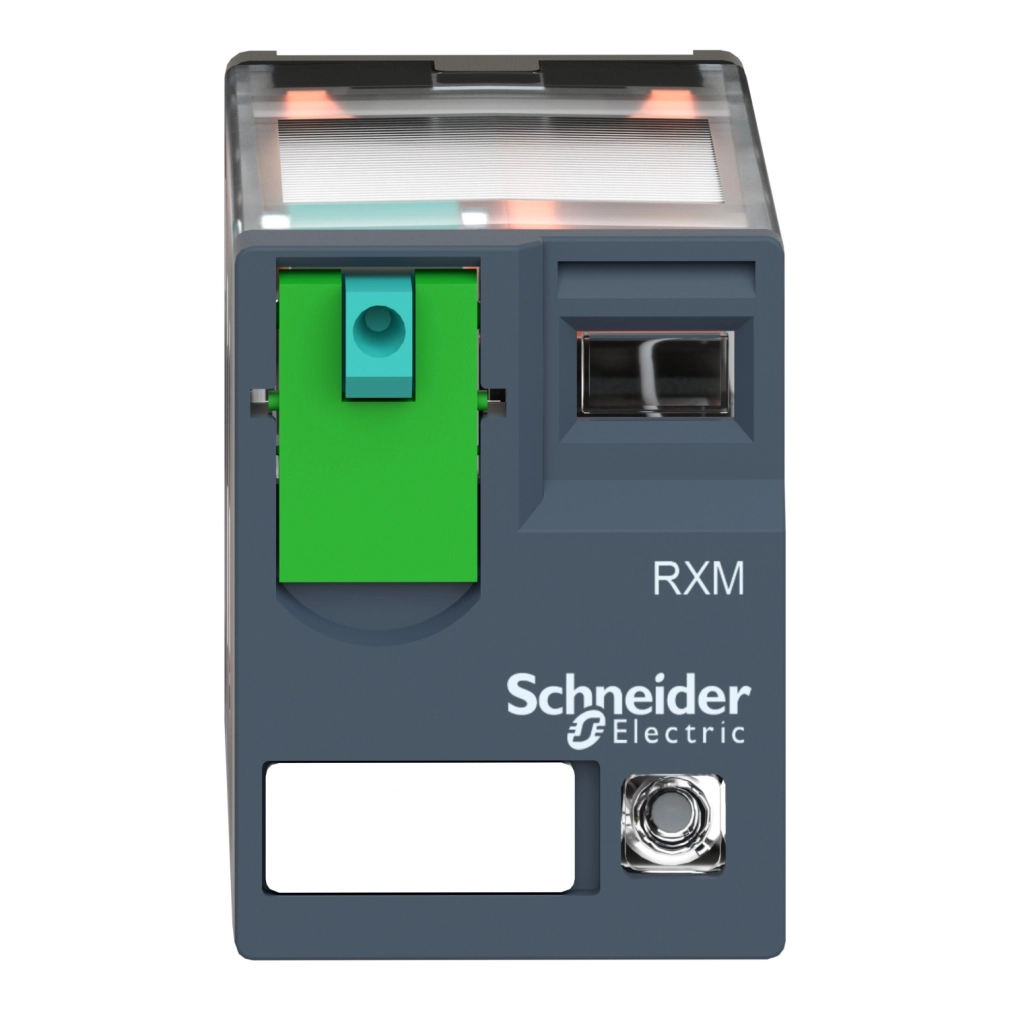

A termék különleges jellemzője a beépített állapotjelző LED, amely egyértelmű visszajelzést ad a relé működési állapotáról, megkönnyítve ezzel a hibadiagnosztikát és a rendszer működésének ellenőrzését. A relé továbbá rendelkezik egy rögzíthető tesztgombbal is, amely lehetővé teszi a kézi működtetést és tesztelést üzembehelyezéskor vagy karbantartáskor. A csatlakozás típusa lapos (faston), ami gyors és megbízható bekötést biztosít.
A Schneider Electric RXM4GB2BD relé kiemelkedő műszaki paraméterekkel rendelkezik. A névleges zárt hőáram (conventional enclosed thermal current) 3A -40...55°C környezeti hőmérsékleten. A névleges üzemi áram 2A 28V DC vagy 250V AC feszültségen NO érintkezők esetén, illetve 1A 28V DC vagy 250V AC feszültségen NC érintkezők esetén, az IEC szabványnak megfelelően. UL szerinti minősítéssel 3A 28V DC vagy 3A 277V AC terhelhetőség jellemzi. A minimális kapcsolási teljesítmény 15 mW 3 mA, 5V esetén, ami lehetővé teszi kis teljesítményű jelzések megbízható kapcsolását is. A relé átlagos tekercs fogyasztása mindössze 0,9 W, ami energiahatékony működést biztosít. Az eszköz átlagos ellenállása 650 Ohm 20°C ±10% mellett. A relé mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, míg az elektromos élettartam 100.000 ciklus ellenállás jellegű terhelés esetén, a szerelési pozíciótól és a munkakörnyezettől függően. A működési gyakoriság terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra is lehet. A relé működési ideje 20 ms, a reset idő szintén 20 ms.
Schneider Electric Harmony Electromechanical Relays - RXM4GB2BD - RXM miniatűr relé, 4CO, 3A, 24VDC, tesztgomb, LED, alacsony szintű műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RXM sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlés típusa: Rögzíthető tesztgomb
Vezérlőáramkör feszültsége: 24 V DC
Hagyományos zárt hőáram: 3 A -40...55 °C környezeti hőmérsékleten
Műszaki adatok
Névleges impulzus-állóképesség: 2,5 kV 1,2/50 µs során
Névleges üzemi áram: 2 A 28 V (DC) NO - IEC szabvány szerint
2 A 250 V (AC) NO - IEC szabvány szerint
1 A 28 V (DC) NC - IEC szabvány szerint
1 A 250 V (AC) NC - IEC szabvány szerint
3 A 28 V (DC) - UL szabvány szerint
3 A 277 V (AC) - UL szabvány szerint
Minimális kapcsolási képesség: 15 mW 3 mA, 5 V esetén
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél, a szerelési pozíciótól és munkakörnyezettől függően
Névleges üzemi feszültség határértékei: 19,2...26,4 V DC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbértéke: >= 0,1 Uc
Terhelőáram: 3 A 250 V AC, 3 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási képesség: 750 VA/84 W
Átlagos ellenállás: 650 Ohm 20 °C ±10 % mellett
Átlagos tekercsfogyasztás: 0,9 W
Mechanikai élettartam: 10000000 ciklus
Működési gyakoriság: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Elektromos jellemzők
Kihasználási együttható: 20 %
Visszaállítási idő: 20 ms
Dielektromos szilárdság: 1300 V AC érintkezők között mikro megszakítással
2000 V AC tekercs és érintkező között
2000 V AC pólusok között
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40 IEC 60529 szerint
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Termék tanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = ±1 mm (f = 10...150 Hz) 5 ciklus üzem közben
5 gn, amplitúdó = ±1 mm (f = 10...150 Hz) 5 ciklus nem üzemelve
Ütésállóság: 10 gn üzem közben, 30 gn nem üzemelve
Fizikai jellemzők
Kompatibilitási kód: RXM
Védettségi kategória: RT I
Szennyezési fokozat: 2
Üzemi pozíció: Bármilyen pozíció
Tesztszint: A szint csoportos szerelés
Érintkezők anyaga: Aranyozott kétágú ezüst

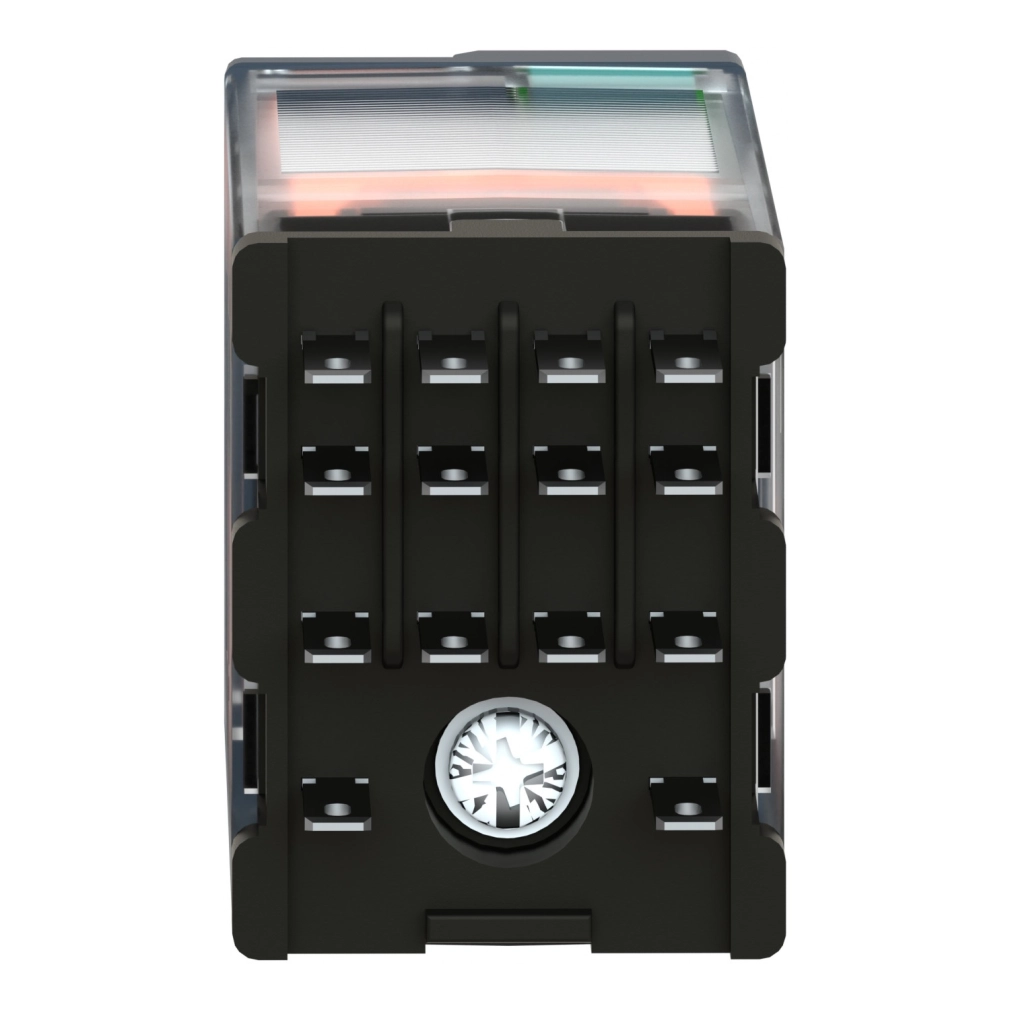

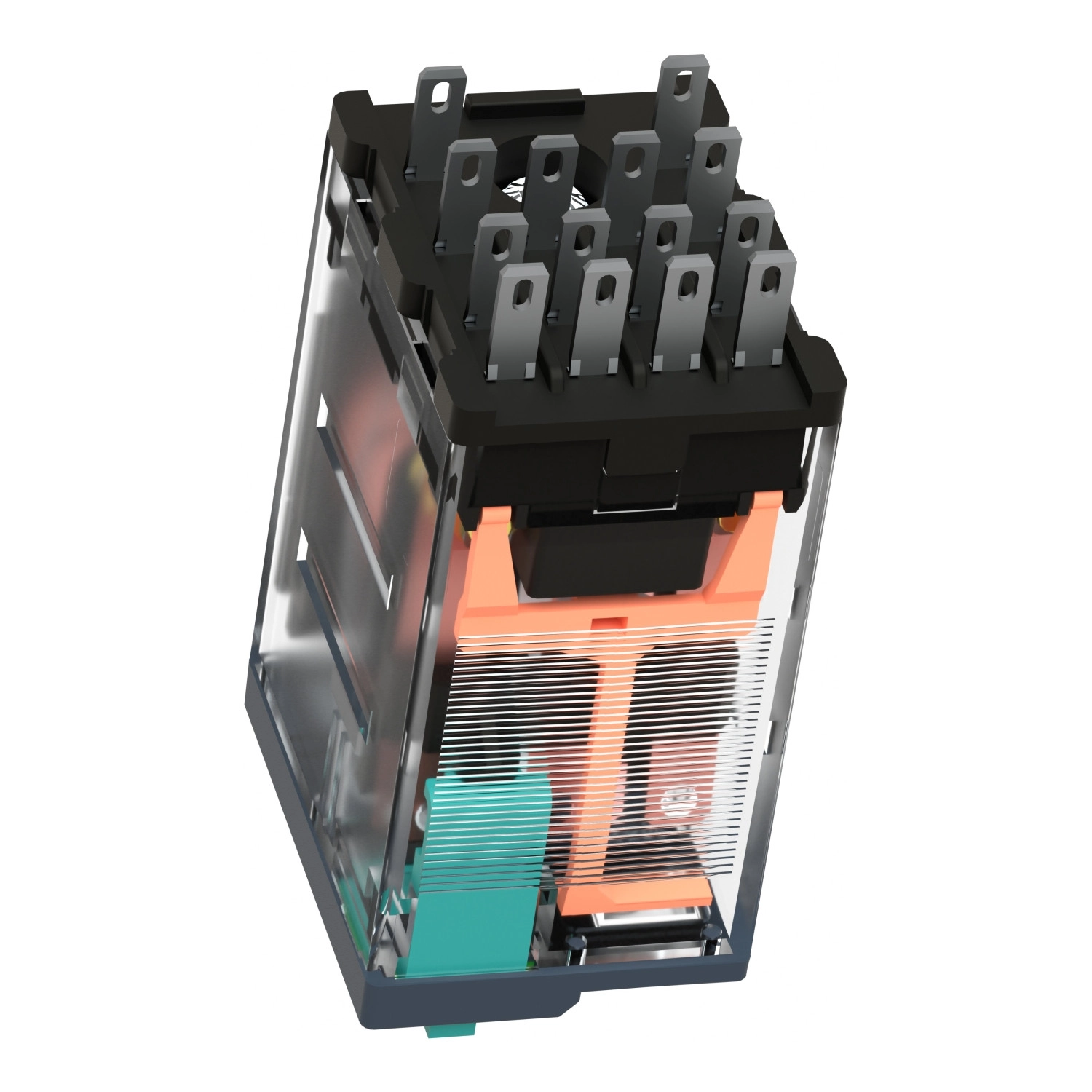

Csatlakozó alakja: Lapos (faston típus)
